NXTR |FUJI מכונת איסוף ומקום מלא אוטומטית מיצרן סין

FUJI NXTR מכונת בחירה אוטומטית מלאה

מבוא

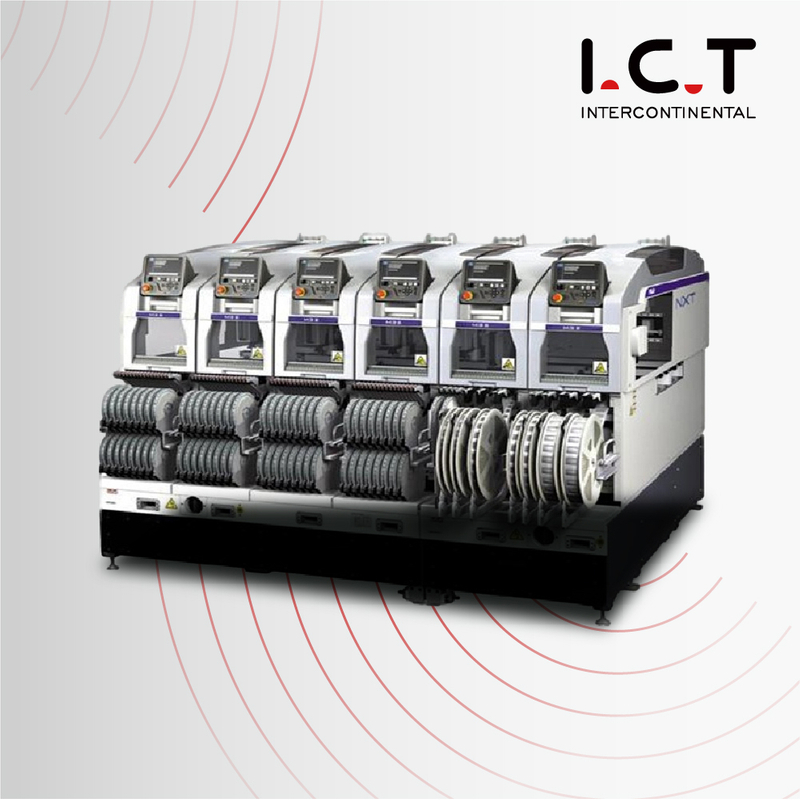

FUJI-NXTR-SMT-Placement

מכונת פיק והמקום אוטומטית מלאה של FUJI

NXTR מציע עיצוב מודולרי באמת עבור תצורת הקו האופטימלית המתאימה לייצור שלך.

מיקום חישה בזמן אמת, פעולות מיקום אופטימליות ובדיקות טיפול בחלקים לאחר מיקום הם רק כמה דוגמאות.מכונה זו מדגם גבוה תומכת בפונקציות חדשות המשמרות רמה גבוהה של ביצועי QCD.NXTR הוא השלב הבא לעבר המפעל החכם של העתיד.

מערכת החלפת ההזנה האוטומטית החדשה שפותחה משחררת את המפעילים מעבודות החלפה ואספקה ומציעה פונקציות נוספות המבטיחות שמירה על איכות ופרודוקטיביות גבוהה.

1. החלפת מזין אוטומטית

מכיוון שהמטעין החכם מטפל בהחלפה ובאספקת החלפים בהתאם ללוח הזמנים, ניתן להפחית את עומס העבודה על הקו ולהגיע לייצור יעיל.

2. טען כמויות גדולות של חלקים

באמצעות שימוש בסוגים חדשים של מזינים ומאגרים בסיסיים, מספר החלקים שניתן לטעון גדל במידה ניכרת.ניתן לתמוך במגוון רחב של ייצור על ידי המעמיס החכם.

3. פרודוקטיביות ברמה עולמית

משיג מהירות מיקום מהשורה הראשונה עם טכנולוגיית ראש האקדח הייחודית של Fuji.זה תורם לפריון גבוה עוד יותר.

4. תמיכה גמישה בשינויים בייצור

שלושת הראשים החדשים שפותחו מציעים טיפול מעולה בחלקים וגמישות מבלי להפחית את קצב הייצור, גם אם בייצור הבא נעשה שימוש במגוון אחר של חלקים.

5. מיקום אמין עם טכנולוגיית חיישנים

מאיסוף חלקים ועד למיקום, טכנולוגיית חיישנים משמשת לביצוע בדיקות שונות.

זה מאפשר מיקום יציב עם איכות גבוהה.

מכונת פיק ומקום של FUJI

מתקדם להרכבת שבבים

מכונת בחירה ומהירה וגמישה

מיקום SMT רב תכליתי

מכונת בחירה גמישה ומהירה

בסיסי מפרטים
גודל PCB (LXW)	48 על 48 מ'מ עד 774 על 610 מ'מ (מסוע כפול)* 48 על 48 מ'מ עד 774 על 710 מ'מ (מסוע יחיד) *מסעים כפולים יכולים להתמודד עם PCB עד 330 (W) מ'מ.יש לייצר מעגלים גדולים מ-330 (W) מ'מ על ידי שינוי המסוע הכפול למצב ייצור בנתיב יחיד.
קיבולת מזין	עד 130 (סרט 8 מ'מ)
דיוק מיקום (הפניה מבוססת סימן נאמן)	H24G: +/-0.025 מ'מ (מצב סטנדרטי) / +/-0.038 מ'מ (מצב עדיפות פרודוקטיביות, בפיתוח) (3sigma) cpk≥1.00 H08M: +/-0.040 מ'מ (3σ) cpk≥1.00 OF: +/-0.050 מ'מ (3σ) cpk≥1.00 H02F: +/-0.025 מ'מ (3σ) cpk≥1.00 H01: +/-0.030 מ'מ (3σ) cpk≥1.00
מידות המכונה	L: 1280 מ'מ, רוחב: 2656 מ'מ, H: 1556 מ'מ

הַצָבָה ראשים
	H24G	H08M	H02F	H01	שֶׁל
כמות זרבובית	24	8	2	1	1
תפוקה (cph)	37,000 cph (מצב עדיפות פרודוקטיביות, בפיתוח) 35,000 cph (מצב רגיל)	13000	7300	4200	3000
גודל חלק (מ'מ)	03015 מ'מ עד 5 x 5 גובה: עד 2.0 מ'מ	0603 (0201')to45 x 45 גובה: עד 13.0 מ'מ	1608 (0603') עד 74 x 74 (32 x 180) גובה: עד 25.4 מ'מ		1608 (0603') עד 74 x 74 (32 x 180) גובה: עד 38.1 מ'מ
בדיקת נוכחות חלקית	○	○ (H08MQ)	○		x
אספקת חלקים סרט הדבקה	○	○	○		○
מקל	x	○	○		○
מַגָשׁ	x	○	○		○

DynaHead(DX)
זרבובית כַּמוּת		12	4	1
תפוקה (cph)		פונקציית נוכחות של 27,000 חלקים פועלת: 26,000	12000	5800
גודל חלק (מ'מ)		0402 (01005') עד 12.5 מ'מ באלכסון ו-Y הוא 7.5 מ'מ או פחות גובה: עד 3.0 מ'מ	1608 (0603') עד 15 x 15 גובה: עד 6.5 מ'מ	1608 (0603') עד 74 x 74 (32 x 100) גובה: עד 25.4 מ'מ
דיוק מיקום (Fiducial סימן התייחסות מבוססת)		+/-0.038 (+/-0.050) מ'מ (3σ) cpk≥1.00	+/-0.040 מ'מ (3σ) cpk≥1.00	+/-0.030 מ'מ (3σ) cpk≥1.00
בדיקת נוכחות חלקית		o	x	o
חלקים לְסַפֵּק	סרט הדבקה	o	o	o
	מקל	x	o	o
	מַגָשׁ	x	o	o

*צור קשר עם I.C.T לתנאי הפעלה ספציפיים ומפרטים מפורטים.

שאלות נפוצות:

ש: מהי מכונת NXT?

בהקשר של ייצור אלקטרוניקה וטכנולוגיית הרכבה על פני השטח (SMT), 'מכונת NXT' מתייחסת לעתים קרובות לסדרה של מכונות בחירה ומקום המיוצרות על ידי Fuji Corporation.מכונות אלו מיועדות להצבת רכיבים אוטומטית על גבי לוחות מעגלים מודפסים (PCB) והן ידועות בדייקנות וביעילות שלהן.סדרת NXT כוללת דגמים שונים עם יכולות שונות כדי לעמוד בדרישות של הרכבה SMT מודרנית.

ש: מה זה NXT ב-SMT?

'NXT' ב-SMT מייצג את סדרת פוג'י NXT של מכונות הבחירה והמקום.מכונות אלו הן חלק ממערך ציוד ה-SMT של Fuji ומשמשות לאיסוף מדויק של רכיבים אלקטרוניים והצבתם על גבי PCB במהלך תהליך ההרכבה.מכונות Fuji NXT ידועות בטכנולוגיה המתקדמת שלהן ובביצועים מהירים ודיוק גבוהים.

ש: מהם המפרטים של Fuji AIM?

Fuji AIM, או Fuji Automatic Inspection Machine, הוא סוג של ציוד המשמש לבדיקה אופטית אוטומטית (AOI) בתהליך הרכבת PCB.המפרטים של מכונת Fuji AIM יכולים להשתנות בהתאם לדגם ולתצורה הספציפיים.כדי לקבל מפרט מפורט עבור מכונת Fuji AIM מסוימת, מומלץ לבקר באתר הרשמי של Fuji Corporation או ליצור קשר עם צוות התמיכה של I.C.T.
