KE-3020VA |JUKI מתקן SMT שבב באיכות גבוהה מיצרן סין

KE-3020VA |מתקן שבבי JUKI באיכות גבוהה SMT

מבוא

JUKI KE-3010

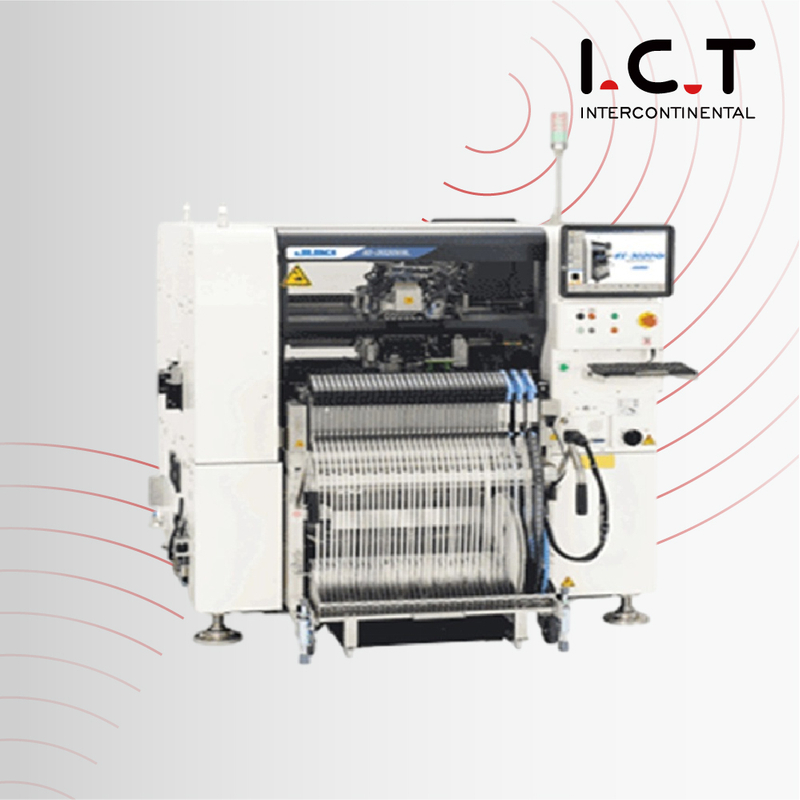

KE-3020VA מתקין שבבי SMT באיכות גבוהה

~ שבב 20,900CPH (מרכז לייזר/אופטימלי)

~17,100CPH שבב (מרכז לייזר / IPC9850)

~ 9,470CPH IC (מרכז ראייה/MNVC)

~ מ-0402(01005) לרכיבים מרובעים בגודל 74 מ'מ או 50×150 מ'מ

~ מערכת ריכוז ראייה (הכוללת תאורת תחתית, צד ואחורית, כל זיהוי כדור וזיהוי מפוצל)

~ גודל PWB נתמך: גודל M/L

※ גודל PWB XL יהיה KE-3020V

KE-3020VA

◎ ראש לייזר רב חרירי אחד (6 חרירים) בתוספת ראש IC אחד עם חיישן CDS (חריר אחד)

תכונה

מתקן שבב JUKI SMT

המשך התפתחות של סדרת KE

שְׁבָב	שבב 20,900CPH (מרכז לייזר / אופטימלי) 17,100CPH (מרכז לייזר / IPC9850)
IC	9,470CPH (אפשרות מרכז ראייה / MNVC)

מ-0402(01005) לרכיבים מרובעים בגודל 74 מ'מ או 50×150 מ'מ
KE-3020VA
ראש לייזר רב חרירי אחד (6 חרירים) פלוס
ראש IC אחד עם חיישן CDS (זרבובית אחת)
השימוש במזיני סרט כפול אלקטרוני מאפשר הרכבה של עד 160 סוגי רכיבים.
MNVC הוא סטנדרטי
ריכוז ראייה במהירות גבוהה תוך כדי טיסה
(בשימוש גם במצלמה ברזולוציה גבוהה וגם ב-MNVC)
הזנה במהירות גבוהה של רכיבי מגש (אופציה)
PWB בגודל ארוך יותר בציר X (אופציה)
מיקום PoP (אופציה)

מִפרָט

גודל לוח	גודל M (330×250 מ'מ)	כן
	גודל L (410×360 מ'מ)	כן
	גודל L-רוחב (510×360 מ'מ) *1	כן
	גודל XL (610×560 מ'מ)	כן
	יישום על PWB ארוך (גודל L)*2	800×360 מ'מ
	יישום על PWB ארוך (גודל L-Wide)*2	1,010×360 מ'מ
	יישום על PWB ארוך (גודל XL)*2	1,210×560 מ'מ
גובה רכיב	12 מ'מ	כן
	20 מ'מ	כן
	25 מ'מ (גודל XL)*2	כן
גודל הרכיב	זיהוי בלייזר	0402(01005) ~ 33.5 מ'מ x33.5 מ'מ
	זיהוי חזון	3 מ'מ ~ 74 מ'מ × 74 מ'מ או 50 × 150 מ'מ
	זיהוי חזון	1.0×0.5 מ'מ*3 ~ 48 מ'מ × 48 מ'מ או 24 × 72 מ'מ
מהירות מיקום	מֵיטָב	20,900 CPH
	IPC9850	17,100 CPH
	IC *4	9,470 CPH*5
דיוק מיקום	זיהוי בלייזר	±0.05 מ'מ (±3σ)
דיוק מיקום	זיהוי חזון	±0.03 מ'מ (MNVC ±0.04 מ'מ)
כניסות מזין		מקסימום 160 במקרה של סרט 8 מ'מ (על מזין סרט כפול חשמלי)*6

*גודל L-Wide 1 הוא אופציונלי *2 היישום על PWB ארוך הוא אופציונלי.*3 KE-3020VA ： בעת שימוש במצלמה ברזולוציה גבוהה.(אופציה) *4 טקט אפקטיבי: מהירות מיקום ה-IC מציינת ערך משוער המתקבל כאשר המכונה מניחה 36 QFP (100 פינים או יותר) או רכיבי BGA (256 כדורים או יותר) על לוח בגודל M.(CPH=מספר הרכיבים שהוצבו במשך שעה אחת) *5 ערך משוער בעת שימוש ב-MNVC ואיסוף רכיבים בו-זמנית עם כל החרירים..MNVC הוא סטנדרטי ב-KE-3020VA.*6 בעת שימוש במזין קלטת כפול חשמלי EF08HD.* גודל PWB XL יהיה KE-3020V.

שאלות נפוצות:

ש: עד כמה מדויקת מכונת בחירה ומקום?

מכונות בחירה ומקום הן מדויקות ביותר ומסוגלות להציב רכיבים בדיוק.רמות דיוק אופייניות למכונות בחירה מודרניות נעות בין 20 ל-50 מיקרומטר (מיקרומטר), בהתאם למפרטי המכונה ולכיול.

ש: כמה מהיר רובוט הבחירה והמקום?

המהירות של רובוט בחירה ומקום יכולה להשתנות בהתאם לדגם וליצרן הספציפיים.מכונות איסוף-ומקום מודרניות יכולות להגיע למהירויות הנעות בין 10,000 ל-120,000 רכיבים המוצבים בשעה (CPH).המהירות תלויה בגורמים כמו עיצוב המכונה, מורכבות ה-PCB וגודל הרכיבים הממוקמים.

ש: כמה מהירה מכונת איסוף ומקום?

מהירויות המכונה של איסוף ומקום יכולות להשתנות במידה רבה בהתבסס על היכולות והתצורה של המכונה.למכונות ברמת הכניסה עשויות להיות מהירויות בסביבות 10,000 עד 20,000 CPH (רכיבים לשעה), בעוד שמכונות מתקדמים יכולות להגיע למהירויות העולה על 120,000 CPH.המהירות המדויקת תלויה בגורמים כמו דגם המכונה, מספר ראשי המיקום ומורכבות תהליך ההרכבה.
