I.C.T-LV733
I.C.T
| כַּמוּת: | |
|---|---|

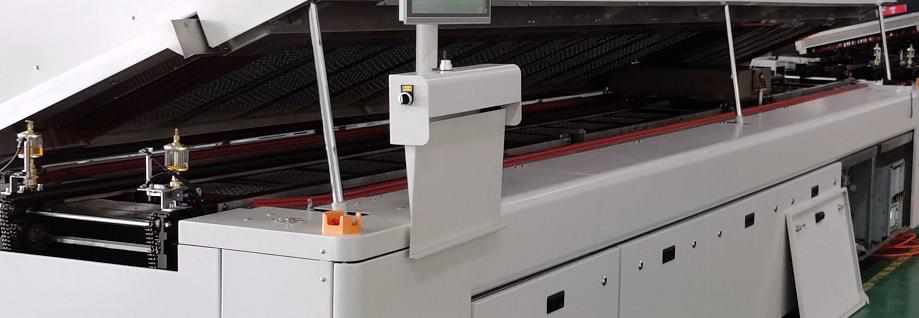

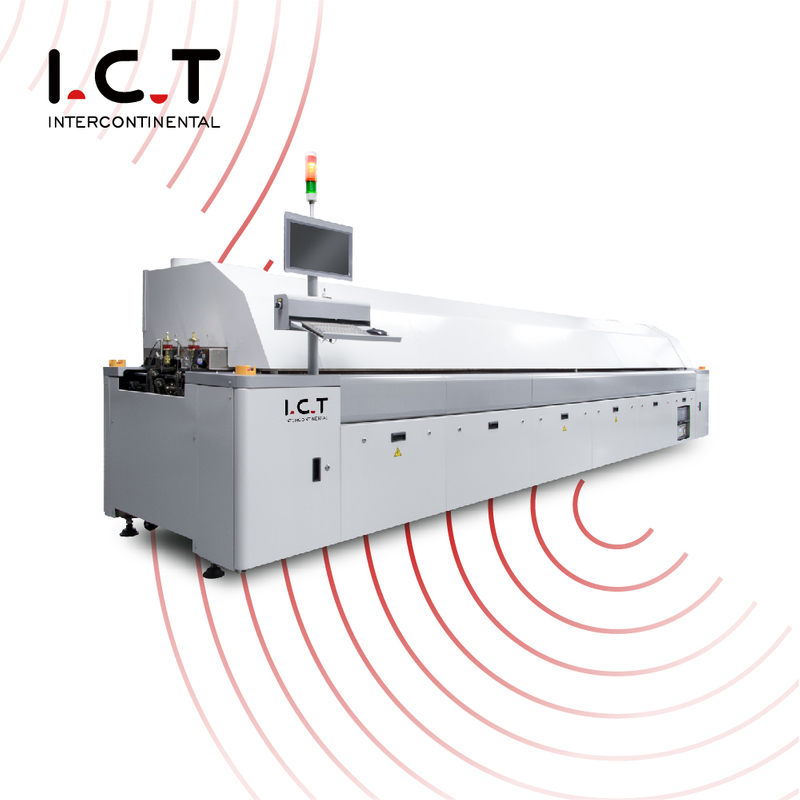

תנור זרימת ואקום מסדרת I.C.T LV ביצועי חימום ללא תחרות ומערכת בקרת טמפרטורה עומדת בדרישות של הלחמות שונות תהליכים, LV Series Vacuum Reflow Oven הוא מוצרי זרימה חוזרת מתקדמים המחויבים לעמוד בקצב הביקוש בשוק כדי לשפר התחרותיות של הלקוחות. קונספט העיצוב החדש שלה עונה באופן מלא על הצרכים של תהליכים מגוונים יותר ויותר, ובהתחשב בכיוון העתידי של התעשייה, מתאים לחלוטין לתקשורת, אלקטרוניקה לרכב, מכשירי חשמל ביתיים, מחשבים ואלקטרוניקה אחרת מוצרים.
1. מערכת בקרה: PC + מערכת בקרת PLC של סימנס, בקרת טמפרטורה מדויקת ויציבה יותר, מבטיחה שקצב יציבות הטמפרטורה יהיה
יותר מ-99.99%.
2. מערכת ואקום: PCB נכנס ישירות ליחידת הוואקום מאזור ההלחמה. התחל את תהליך הוואקום כדי להפחית את לחץ הוואקום ל
100mbar-5mbar. הגז הפנימי כגון נקבוביות וחללים עולה על גדותיו ממפרק ההלחמה המותכת, מה שיכול להפחית את קצב החללים
מ-2%.
3. מערכת אוויר חם: מודול חימום מהשורה הראשונה, עיצוב מרווח אזורי הטמפרטורה הטוב ביותר גורם לאחידות טמפרטורה אופטימלית ולחזור.
ניצול יעיל ויעילות פיצוי תרמי, הוא זקוק פחות מ-20 דקות מדיוק בקרת הטמפרטורה ± 1 ℃ הסביבה
טמפרטורה לייצוב טמפרטורה.
4. תוכנת ניטור: ממשק Windows, מתג מקוון מקוון חינם בסינית ואנגלית מסורתית ומפושטת, וסיסמת מפעיל
ניהול, קל לתפעול. רשומות תפעול, מדידת עקומת טמפרטורה ופונקציות ניתוח, סימולציה וירטואלית, תקלות
אבחון עצמי, ניטור תהליכים, הפקה ושמירה אוטומטית של מסמכי בקרת תהליכים, תצוגה דינמית של הובלת מצע.

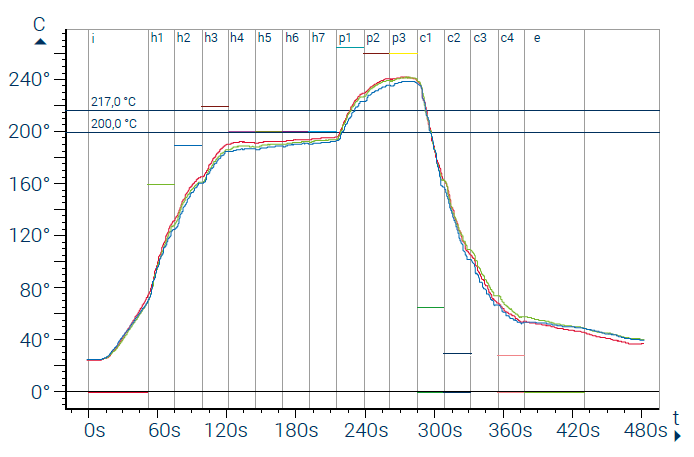

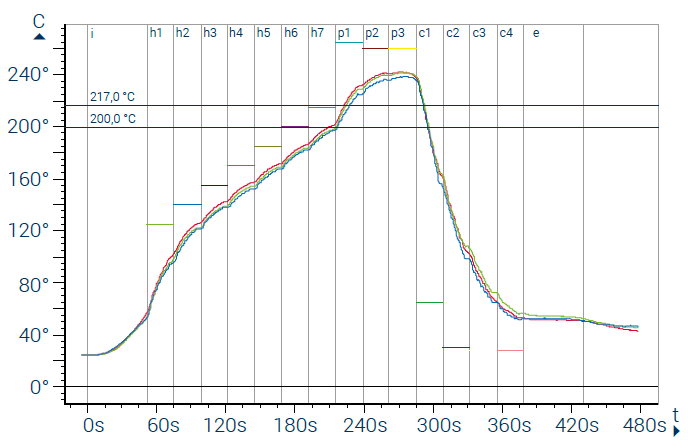

מאפס עד 240 מעלות צלזיוס עקב העברת חום מיטבית
לכל מוצר דרישות משלו בתהליך הייצור. העברת חום אופטימלית על פני כל תהליך ההלחמה היא הבסיס
התוצאות הטובות ביותר האפשריות.
סדרת LV מציעה אזורי חימום מראש הניתנים לשליטה גמישה שבתוכם ה-PCB שלך מחומם מראש ומוכן לתהליך ההלחמה בפועל.
ניתן לשלוט על האזורים הבודדים ללא תלות זה בזה באמצעות תדר מאוורר, ולהבטיח את התהליכים הטובים ביותר האפשריים.

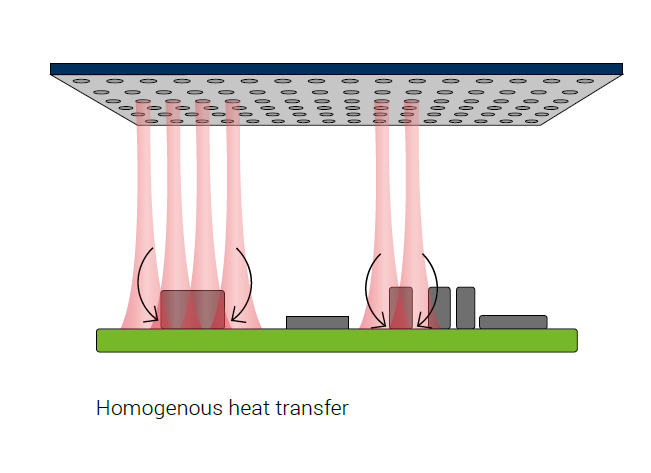

סדרת LV מצוידת ביריעות זרבובית מיוחדות להעברת חום אופטימלית באמצעות זרימת אוויר אחידה על גבי ה-PCB. מהירויות זרימה ב
אזורי חום עליונים ותחתונים ניתנים לשליטה בנפרד, מה שמבטיח שה-PCB שלך מחומם.
| I.C.T-LV733 | I.C.T-LV733N | |
| מימדים ומשקלים | ||
| Dimensions | 7000*1430*1530 מ'מ | |
| אזור נדרש | 10.05 מ'ר | |
| מִשׁקָל | כ. 3200 ק'ג | כ. 3300 ק'ג |
| עומס ליחידת שטח 400 ק'ג/מ'ר | 400 ק'ג/מ'ר | |
| תהליך חימום תא | ||
| אורך אזורי החימום | 3730 מ'מ | |
| כמות אזורי חימום מראש | 7 | |
| אורך אזורי החימום מראש | 2675 מ'מ | |
| כמות אזורי השיא | 3 | |
| זמן חימום | כ. 20 דקות | |
| אזור ואקום | ||
| שואב לחץ מקסימלי | 0.1-12kpa | |
| זרימת משאבת ואקום | 1500/דקה | |
| זמן הפגת לחץ | ≦10S | |
| זמן המוצר | ≧40S | |
| אזור קירור | ||
| כמות אזורי קירור | 3 (3 העליון/תחתון 3) | |
| אורך אזורי קירור | 1460 מ'מ | |
| מַסוֹעַ | ||
| רמת תחבורה | 900 ±20 מ'מ | |
| רוחב PCB | L500 - W400 מ'מ | |
| בקרת מסוע | בקרה עצמאית תלת-שלבית | |
| מספר מסוע | 1 | |
| מהירות מסוע מתכווננת | 300 - 1800 מ'מ לדקה | |
| ממשקים | ||
| סוּג | SMEMA | |
| אספקת מתח | מערכת 5 חוטים 3P,N,PE 380 VAC ± 5% 50 הרץ מתחים אחרים לפי בקשה | |
| עומס מחובר | 65KW | |
| יכולת הפעלה | 16 קילוואט | |
| מכיוון שיעילות הפעולה תלויה בהגדרות של פרמטרי התהליך, הערכים שהושגו בפועל יכולים להיות שונים מהערכים המצוינים כאן. | ||
