ICT X-9200 |מכונות בדיקת רנטגן SMT ברזולוציה גבוהה עבור PCB

שתף עם:

I.C.T X-9200 |מכונות בדיקת רנטגן SMT ברזולוציה גבוהה עבור PCB

ה-X-9200 נועד לספק הדמיית רנטגן ברזולוציה גבוהה לתעשיית האלקטרוניקה.מערכת רב-תכליתית זו יעילה עבור יישומים רבים בתהליך ייצור PCB.ניתן להשתמש בו כדי לזהות שבבי מעגלים משולבים ומוליכים למחצה, כולל BGA, IGBT, ריתוך רכיבי Flip ו-PCBA, LED, אריזות IC ותעשיות אחרות לבדיקות דיוק גבוה.

דֶגֶם:
X-9200
מותג:
I.C.T
קוד:
X-ray inspection machine

מצב זמינות:

כַּמוּת:



לשאול להוסיף לסל

I.C.T X-9200 |מכונות בדיקת רנטגן SMT ברזולוציה גבוהה עבור PCB

סקירה כללית

ICT X-Ray x-9300

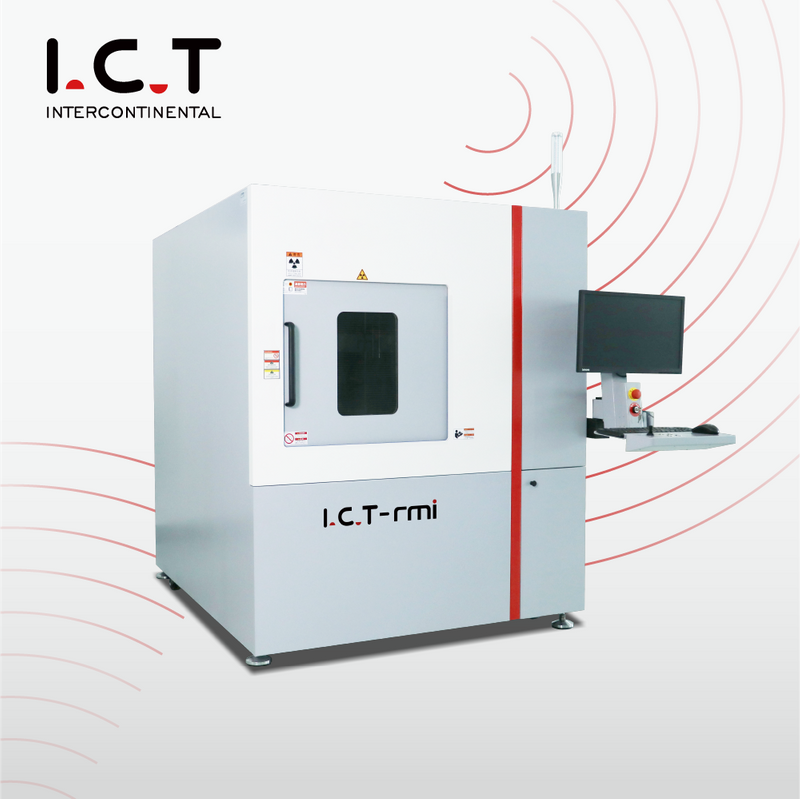

SMT Offline X-ray X-9200

מאפיינים של מכונת בדיקת רנטגן עבור PCBs:

1. תוכנית CNC: זיהוי אצווה אוטומטי של מיקומים שונים של דגימות;

2. פונקציית מערך: זיהוי אצווה אוטומטי של דגימות עם מיקומים קבועים ואותו מרווח;

3. מדידת אורך ורוחב: למדוד את האורך והרוחב של חלק מאזור הזיהוי;

4. ממשק ניווט חזותי: מיקום מדויק, XY להשגת תזוזה מדויקת של הג'ויסטיק;

5. הדמיית צבע: התבונן טוב יותר בתמונת הבדיקה;

6. מדידת בועות: מדידת מפתח אחד של גודל הבועות, שיעור הריק וגובה הטיפוס של הפח;

7. אוטומטית ON/OFF צינור אור X-RAY כדי לזהות דגימות בקבוצות;

8. מצויד בצינור אור רנטגן יפני, דיוק הזיהוי יכול להגיע ל-1um;

9. פאנל שטוח רנטגן דיגיטלי ברזולוציה גבוהה;

10. הבמה יכולה להכיל מספר רב של דוגמאות בגדלים שונים;

11. סיבוב אופציונלי של 360° של הבמה לזיהוי דגימות;

12. אפשר התבוננות בהטיה של 60°;

13. ניווט Windows, מעקב מטרה נוח;

14. עיצוב ארגונומי, ממשק אדם-מכונה ידידותי;

15. בטיחות גבוהה, עם תעודת CE של האיחוד האירופי, מערכת ניהול איכות בינלאומית ISO, ותעודת AERB לצילום רנטגן.

יישום של מכונת בדיקת רנטגן עבור PCB:

SMT, BGA, CSP, LGA, POP, SIP, Flip Chip, LED, IGBT, מוליכים למחצה, רכיבי אריזה, סוללה, רכיבים אלקטרוניים, חלקי רכב,

מודול תצוגה LCM, תעשיות מיוחדות אחרות.

יישום PCB X-RAY

מִפרָט של מכונת בדיקת רנטגן עבור PCB:

פריט	דֶגֶם	תקשוב X-9200
צינור רנטגן	סוּג	צינור אור מעביר
	מתח	100kv/110kv, 200μA/300μA
	רזולוציה מרחבית	1 מיקרומטר
פאנל שטוח	שיטת לכידת תמונה	הדמיה דיגיטלית שטוחה
	דיוק הדמיה	76 מיקרומטר
	ערך צפיפות כמותי של המרת A/D	16 ביט
	פתרון הבעיה	1648*1644 פיקסלים
	קצב פריימים לרכישה	30 FPS
מערכת	הַגדָלָה	2500x
	מערכת הפעלה	חלונות 10
	כּוֹחַ	AC110-220V, 50-60HZ, 1800W
	בדיקת בטיחות קרינה	<1 uSV/H
מִבְנֶה	מקסימוםגודל טעינה	690*685 מ'מ
	מקסימוםאזור בדיקה	670*665 מ'מ
	מקסימוםמשקל טעינה	≤20 ק'ג
	זווית סיבוב פלטפורמה	60°
	מֵמַד	151017701850 מ'מ
	מִשׁקָל	1800 ק'ג
	תנועת פלטפורמה	ידני/אוטומטי
