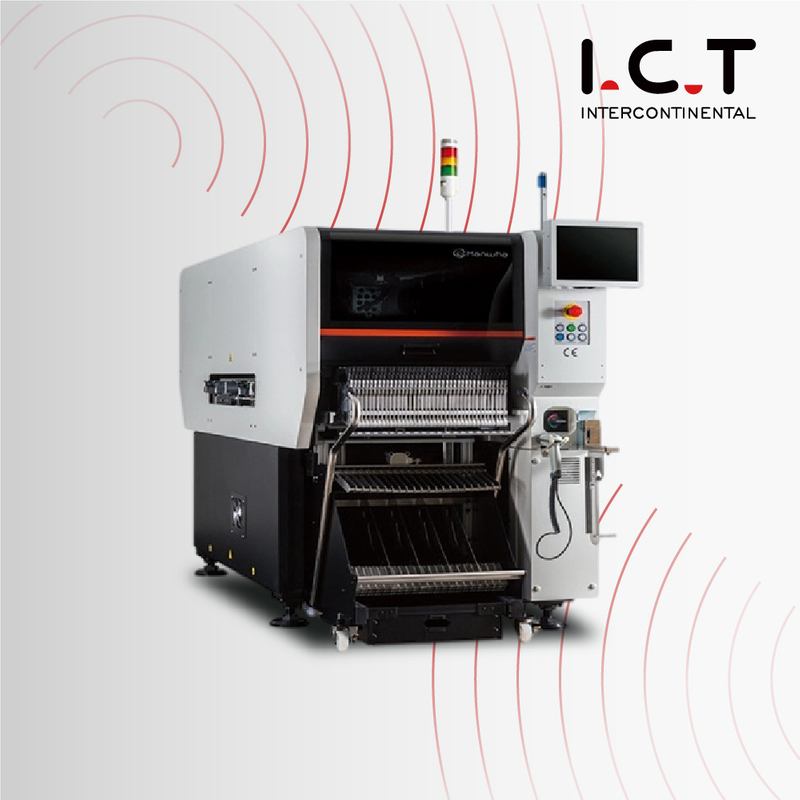

HM520 |סמסונג משומש SMT Line PCB Mounter שבב

סמסונג משומש HM520 SMT Line PCB Mounter שבב.
מתקדם להרכבת שבבים
מכונת בחירה ומהירה וגמישה
מיקום SMT רב תכליתי
מכונת בחירה גמישה ומהירה
  • HM520

  • Samsung

מצב זמינות:
כַּמוּת:

סמסונג משומשת HM520 SMT Line PCB PCB Mounter

סקירה כללית

מכונת בחירה והנחת SAMSUNG SMT משומשת, יורה שבבי PCB, הרכבה של שבבי SMT, מיקום SMD, מכונת בחירה ומקום SMT, מכונת pick n place רב-פונקציונלית, יצרנית מכונת בחירה והנחת LED SMT במהירות גבוהה, עבור מפעל חכם SMT.

מתקן שבב PCB

מתקן שבב HM520 SMT

ה-Mos מסדרת HM520 הם מודולריים חדישים במהירות גבוהה עם גמישות יתרה.

· הפרודוקטיביות בפועל היא הגבוהה ביותר בקרב מכונות מאותה מעמד · מותאם לייצור באיכות גבוהה · בלתי מאויש, ללא הפסקה ואפס פגם באמצעות Smart Factory S/W Solution

מכונת פיק והמקום משומשת של SAMSUNG

מתקדם להרכבת שבבים

מכונת בחירה ומהירה וגמישה

מיקום SMT רב תכליתי

מכונת בחירה גמישה ומהירה

Hanwha HM520 מתקן מודולרי חדשני

▶ מהירות: 80,000 CPH (אופטימלי) ▶ ציר/גב: 2 ציר/גב 20.6 ▶ חלקים: 0201~□6mm/~□55mm (H15mm) ▶ דיוק: ±25 מיקרומטר @ Cpk ≥ 1.0/שבב                  ±30 מיקרומטר @ Cpk ≥ 1.0/IC ▶ גודל PCB: 510 x 580 (נתיב יחיד)                 510 x 310 (נתיב כפול)                 מקסימום750 x 580, 750 x 310 ▶ הפרודוקטיביות בפועל היא הגבוהה ביותר בקרב מכונות מאותה מעמד והיא מותאמת לייצור באיכות גבוהה ▶ מגדיר קו ייצור גמיש על ידי יישום ראש מודולרי ומצבי ייצור שונים ▶ מימוש ייצור בלתי מאויש, ללא הפסקה ואפס פגמים באמצעות פתרון Smart Factory S/W

     מאפיינים

이미지

  • מהירות גבוהה

    • ראש ציר 20 (סוג סיבובי)

    • מזהה 20 צירים במהירות עם מצלמת התיקון על ידי עיצוב הראש שיהיה וקל.

  • 이미지

    אמינות גבוהה

    • מונע אי-החדרה על ידי מצלמת מבט מהצד

    • בודק קיומה של זרבובית ויציבה של רכיב שנקטף במהלך הייצור, ובודק את המצב לפני ואחרי הנחת הרכיב כדי למנוע אי הנחת הרכיב.

  • 이미지

    ייצור גמיש

    • שינוי עבודה משפחתי

    • ממזער את השינויים המוליכים על-ידי סידור המזינים והחרירים המשותפים בעת ייצור מוס משפחתי.

  • 이미지

    ניתוח קל

    • דירוג LED / אקראי

    • אפשר לרשום רכיבים שונים לפי דירוג LED ולסדר נקודות מיקום באקראי לפי LED או.

שאלות נפוצות:

1. מהו מתקן שבב?

מתקן להרכיב שבבים, הידוע גם כמכונת איסוף-ומקום, הוא מרכיב חיוני בהרכבה של טכנולוגיית משטחים (SMT).זה ממכן את המיקום המדויק של רכיבים אלקטרוניים, כולל שבבים, על גבי לוחות מעגלים מודפסים (PCB) במהלך תהליך הייצור.

2. מהו שבב להתקנה על פני השטח?

שבב הרכבה משטח מתייחס לרכיב אלקטרוני, לרוב מעגל משולב או רכיב פסיבי כמו נגד או קבל, המיועד להרכבה משטח על גבי PCB.לשבבים אלה יש מובילים או מסופים קטנים ושטוחים היוצרים מגע ישיר עם פני ה-PCB, ומבטלים את הצורך בחורים דרך.

3. מהי הרכבה משטחית בחשמל?

הרכבה משטחית בהנדסת חשמל מתייחסת לשיטה של ​​הרכבה של רכיבים אלקטרוניים ישירות על פני השטח של לוח מעגלים מודפסים (PCB) ללא צורך בחורים דרך מסורתיים.טכנולוגיה זו מציעה יתרונות כגון גורמי צורה קטנים יותר, צפיפות רכיבים גבוהה יותר וביצועים חשמליים משופרים.

4. מהם היתרונות של שימוש בטכנולוגיית הרכבה משטחית (SMT)?

טכנולוגיית הרכבה על פני השטח (SMT) מציעה מספר יתרונות, כולל:

  • עיצוב קומפקטי: רכיבי SMT קטנים יותר, ומאפשרים מכשירים אלקטרוניים קומפקטיים וקלים יותר.

  • ביצועים משופרים: לרכיבי SMT יש נתיבים חשמליים קצרים יותר, מפחיתים את עיוות האות ומשפרים את הביצועים.

  • יעילות עלות: הרכבה אוטומטית של SMT מפחיתה את עלויות העבודה ומגבירה את יעילות הייצור.

  • צפיפות רכיבים גבוהה: SMT מאפשר צפיפות גבוהה יותר של רכיבים על גבי PCB, מה שמאפשר יותר פונקציונליות בחלל קטן יותר.

5. מהם היישומים הנפוצים של טכנולוגיית הרכבה משטחית (SMT)?

טכנולוגיית הרכבה על פני השטח מוצאת שימוש נרחב בתעשיות שונות, כולל:

  • מוצרי אלקטרוניקה: כגון סמארטפונים, טאבלטים ומחשבים ניידים.

  • אלקטרוניקה לרכב: ליחידות בקרת מנוע ומערכות מידע בידור.

  • תעופה וחלל והגנה: במערכות מכ'ם, ציוד תקשורת ואוויוניקה.

  • מכשירים רפואיים: כולל ציוד אבחון ומכשירי בריאות לבישים.

  • תאורת LED: SMT חיוני לגופי תאורת LED יעילים וקומפקטיים.

6. במה שונה טכנולוגיית הרכבה על פני השטח (SMT) מטכנולוגיית דרך-חור (THT)?

טכנולוגיית הרכבה משטחית (SMT) וטכנולוגיית חור דרך (THT) הן שתי שיטות הרכבה של PCB.SMT כולל הרכבה של רכיבים על פני ה-PCB, בעוד THT כולל הכנסת רכיבים דרך חורים ב-PCB והלחמתם בצד השני.SMT מציע יתרונות במונחים של מזעור, אוטומציה וחסכוניות, בעוד ש-THT עשוי להיות מועדף עבור יישומים קשים או בעלי זרם גבוה.

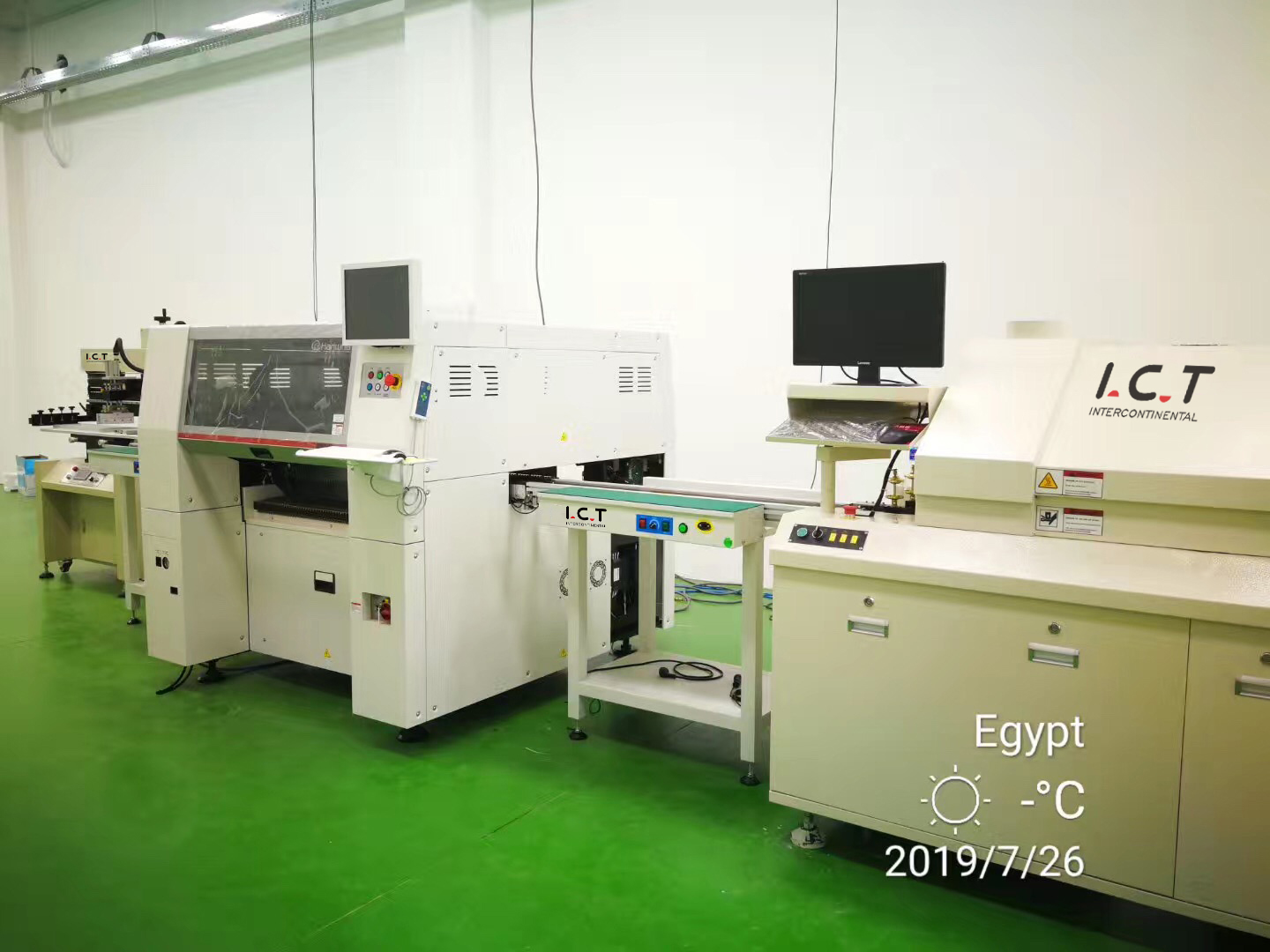

קו ייצור SMT LED ללקוח I.C.T מצרים

SMT Chip Mounter

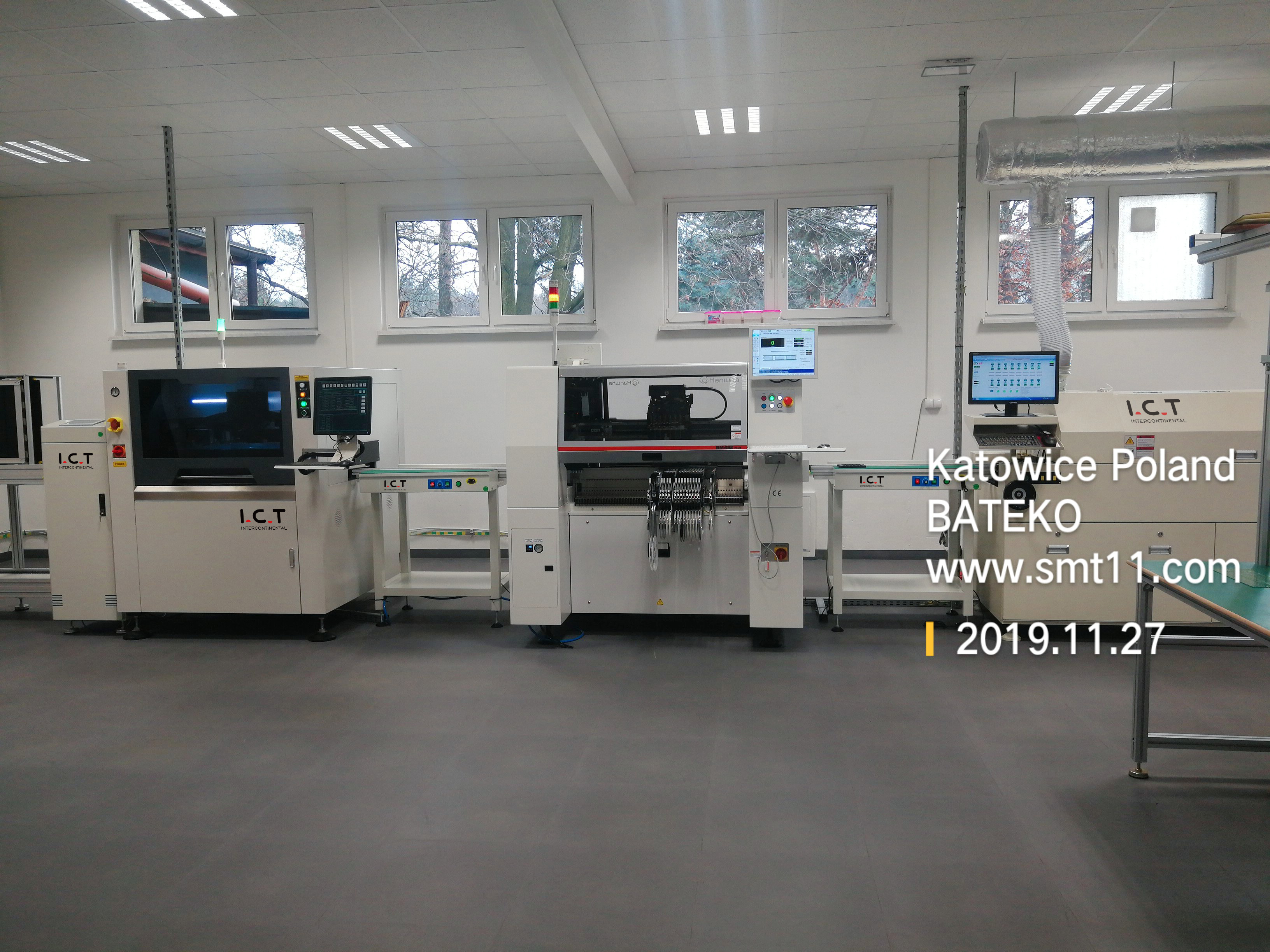

I.C.T Poland לקוח SMT LED קו ייצור

קו הרכבת שבבים

1. יש לנו יותר מ-20 שנות ניסיון בשירות טכני SMT ורשת שירות גלובלית עם מתן תמיכה סופר איכותית בשירות לאחר המכירה באופן מקומי.

2. אנחנו יכולים לספק ייעוץ מקצועי מקדם המכירה ועד לאחר המכירה

3. אנחנו יכולים לעזור ללקוחות לספק שירות מלא משימוש במכונה, התקנה והפעלה ועד להשלמת המוצר.

4. יש לנו מחסני חלפים גלובליים, שיכולים לספק תמיכה בשירות חלקי חילוף במהירות.

5. אנחנו יכולים להציע הכשרה מקצועית יותר עבור כל הלקוחות.

מתקן שבב Pcb
