DECAN F2 |משומשת SAMSUNG Cheap Smt Pcb Auto Pick and Place Machine

שתף עם:

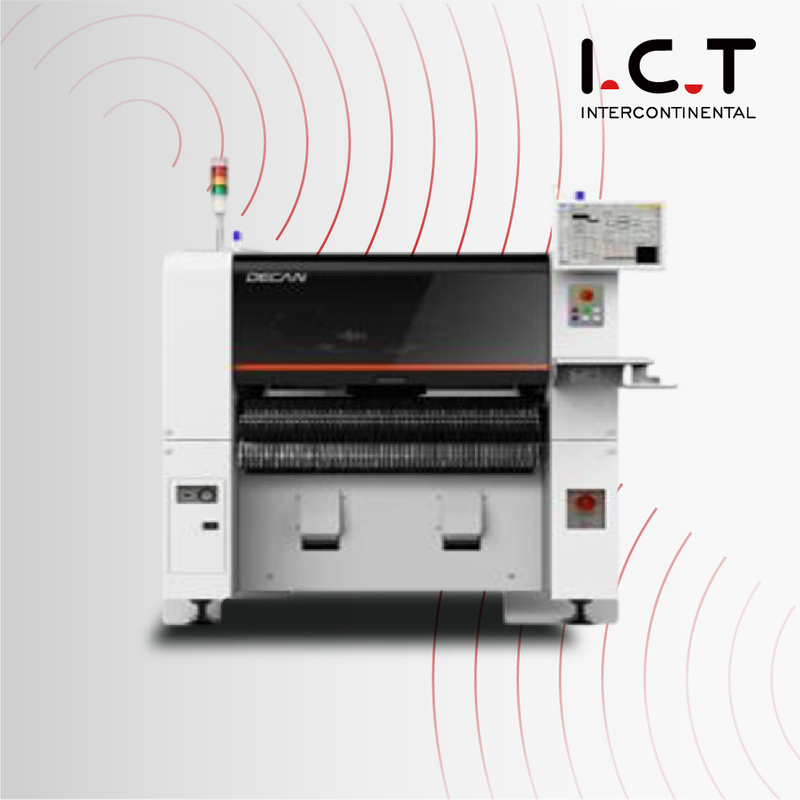

DECAN F2 |משומשת SAMSUNG Cheap Smt Pcb Auto Pick and Place Machine

סמסונג DECAN F2 Advanced Chip יורה
ה-Decan Line ממקסם את הפרודוקטיביות בקשר ל-T-solution, תוכנה מותאמת לניהול משולב, ומציג איכות יציבה.
DECAN F2 ישים למגוון רחב של חלקים ומיקום במהירות גבוהה הזמינים בו זמנית!

דֶגֶם:
DECAN F2
מותג:
SAMSUNG DECAN F2

מצב זמינות:

כַּמוּת:



לשאול להוסיף לסל

משומש SAMSUNG DECAN F2 Cheap Smt Pcb Automatic Pick And Place Machine

מבוא

מכונת בחירה ומקום

DECAN F2 Samsung Pick and Place Machine

יורה צ'יפים מתקדם

ה-Decan Line ממקסם את הפרודוקטיביות בקשר ל-T-solution, תוכנה מותאמת לניהול משולב, ומציג איכות יציבה.

DECAN F2 ישים למגוון רחב של חלקים ומיקום במהירות גבוהה הזמינים בו זמנית!

מכונת פיק והמקום של SAMSUNG

מתקדם להרכבת שבבים

מכונת בחירה ומהירה וגמישה

מיקום SMT רב תכליתי

מכונת בחירה גמישה ומהירה

DECAN F2 יורה צ'יפים מתקדם

▶ מהירות: 80,000 CPH (אופטימלי) ▶ מבנה: 2 גב x 10 צירים/ראש ▶ דיוק: ±40μm Cpk≥1.0 (שבב 0402) ±30μm Cpk≥1.0 (IC) ▶ גודל חלקים: 0402~□55mm (H15mm) ▶ גודל PCB: L510xW460mm (סטנדרטי) L1,200xW460mm (אופציה) ▶ יכולת טיפול רחבה בחלקים ▶ מערכות העברת PCB שונות ▶ פתרון ניהול היסטוריית ייצור מאומת ▶ מיקום במהירות גבוהה

דֶגֶם	DECAN S2	DECAN F2	DECAN L2
של צירים	2 גנטריקס 10 ספידל / ראש	2 גנטריקס 10 ספידל / ראש	2 גנטריקס6 ספידל / ראש
מהירות מיקום	92,000 CPH (אופטימלי)	80,000 CPH (אופטימלי)	56,000 CPH (ראיית טיסה, אופטימלית)
ויזון	חזון מעופף	חזון מעופף ראיית במה (אופטימון)
דיוק מיקום	±28μm Cpk≥1.0	±40μm Cpk≥1.0
טווח רכיבים	03015 ~ 12 מ'מ (H10 מ'מ)	0402(01005) ~ 16 מ'מ (H10 מ'מ)	0402(01005) ~ 21 מ'מ (H12 מ'מ)
גודל PCB	50x40~510x460 מ'מ (תֶקֶן) ~610x460 מ'מ (אופציה), ~740x460 (אופציה) ~810x460 מ'מ (אופציה), ~1200x460 (אופציה)
תצורות מסועים	סטנדרטי: 1-2- אפשרות אחת: 1-2-2/2-2-2/2-2-1/1-1-1 אפשרות מפעל: מסוע יחיד (מגש Jedec 2ea)
קיבולת מזין	120ea (8 מ'מ)
כּוֹחַ	מתח: תלת פאזי AC200/208/220/240/380/415V ±10% תדר: 50/60 הרץ צריכת חשמל: מקסימום.5.0kVA
צריכת אוויר	50Nl/min
מִשׁקָל	בערך 1,800 ק'ג

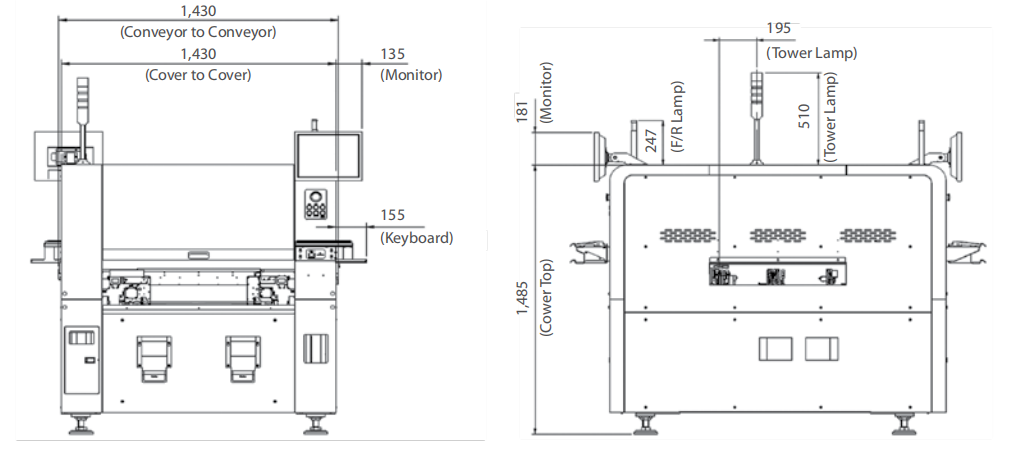

מידות חיצוניות (מ'מ)	1,430(L) x 1,740(D) x 1,485(H)

* בתנאים אופטימליים לפי הוראות HANWHA TECHWIN.

מכונת פיק והמקום של Hanwha

שאלות נפוצות:

1. היתרונות של SMT (טכנולוגיית הר משטח):

יעילות שטח: רכיבי SMT קטנים יותר, מה שמאפשר עיצובי PCB קומפקטיים יותר.
חסכוני: SMT מפחית בזבוז חומר ועלויות עבודה בייצור.
ביצועים משופרים: SMT יכול להציע ביצועים חשמליים טובים יותר בשל אורכי עקבות קצרים יותר.
צפיפות רכיבים גבוהה יותר: SMT מאפשר צפיפות רכיבים גבוהה יותר על גבי PCB.
הרכבה אוטומטית: SMT מתאים היטב להרכבה אוטומטית, ומגביר את היעילות.

2. חסרונות של SMT:

אתגרי הלחמה: רכיבי SMT דורשים טכניקות הלחמה מדויקות.
רגישות רכיבים: רכיבי SMT יכולים להיות רגישים ללחות ולחשמל סטטי.
מורכבות עיבוד מחדש: עיבוד מחדש של רכיבי SMT יכול להיות מאתגר יותר מאשר רכיבים דרך חור.

3. הגבלת SMT:

גודל רכיב: רכיבים גדולים במיוחד או כאלה שדורשים הספק גבוה עשויים שלא להתאים ל-SMT.

4. ההבדל בין SMD ל-SMT:

SMD (Surface Mount Device): מתייחס לרכיבים האלקטרוניים עצמם, המיועדים להרכבה על פני השטח.
SMT (טכנולוגיית הרכבה משטחית): מתייחס לתהליך ההרכבה של הרכבת רכיבי SMD על גבי PCB.

5. האם מכונות פיק והמקום מלחמות?
