DECAN S2 |SAMSUNG השתמשה במכונה אוטומטית Smt Smd Pick And Place באיכות גבוהה

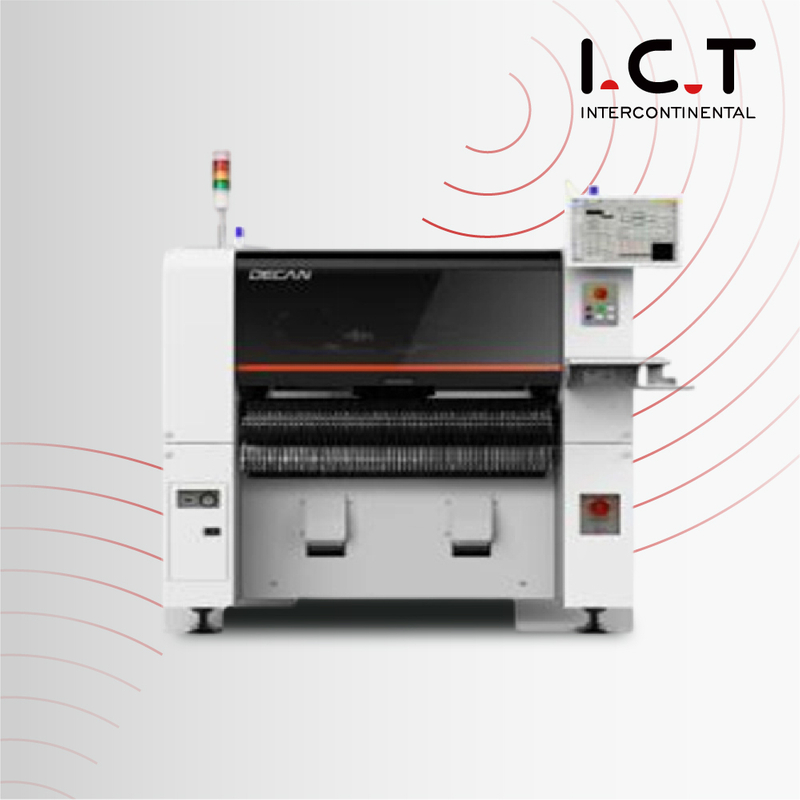

SAMSUNG DECAN S2 SMT מכונת בחירה והנחת
יורה צ'יפים מתקדם
ה-Decan Line ממקסם את הפרודוקטיביות בקשר ל-T-solution, תוכנה מותאמת לניהול משולב, ומציג איכות יציבה.
DECAN S2 מגביר את המהירות/דיוק עבור מיקום שבבים (03015)
  • DECAN S2

  • I.C.T

מצב זמינות:
כַּמוּת:

SAMSUNG DECAN S2 משומשת מכונה אוטומטית Smt Smd Pick And Place באיכות גבוהה


מָבוֹא


יורה צ'יפים מתקדם


DECAN S2 SMT מכונת בחירה ומקום


יורה צ'יפים מתקדם


ה-Decan Line ממקסם את הפרודוקטיביות בקשר ל-T-solution, תוכנה מותאמת לניהול משולב, ומציג איכות יציבה.


DECAN S2 מגביר את המהירות/דיוק עבור מיקום שבבים (03015)


Used  מכונת פיק והמקום של SAMSUNG


מתקדם להרכבת שבבים

מכונת בחירה ומהירה וגמישה

מיקום SMT רב תכליתי

מכונת בחירה גמישה ומהירה


יורה צ'יפים מתקדם

▶ מהירות: 92,000 CPH (אופטימלי)
▶ מבנה: 2 גב x 10 צירים/ראש
▶ דיוק: ±28μm Cpk≥1.0 (03015 שבב)
                    ±25μm Cpk≥1.0 (IC)
▶ גודל חלקים: 03015~□55 מ'מ (H15 מ'מ)
▶ גודל PCB: L510xW460mm (סטנדרטי)
                    L1,200xW460 מ'מ (אופציה)
▶ יכולת טיפול רחבה בחלקים
▶ מערכות העברת PCB שונות
▶ פתרון ניהול היסטוריית ייצור מאומת
▶ מיקום במהירות גבוהה


דֶגֶם DECAN S2 DECAN F2 DECAN L2
של צירים 2 גנטריקס 10 ספידל / ראש 2 גנטריקס 10 ספידל / ראש 2 גנטריקס6 ספידל / ראש
מהירות מיקום 92,000 CPH (אופטימלי) 80,000 CPH (אופטימלי) 56,000 CPH (ראיית טיסה, אופטימלית)
ויזון חזון מעופף

חזון מעופף

ראיית במה (אופטימון)

דיוק מיקום ±28μm Cpk≥1.0 ±40μm Cpk≥1.0
טווח רכיבים 03015 ~ 12 מ'מ (H10 מ'מ) 0402(01005) ~ 16 מ'מ (H10 מ'מ) 0402(01005) ~ 21 מ'מ (H12 מ'מ)
גודל PCB

50x40~510x460 מ'מ   (תֶקֶן)

          ~610x460 מ'מ (אופציה), ~740x460 (אופציה)

           ~810x460 מ'מ (אופציה), ~1200x460 (אופציה)

תצורות מסועים

סטנדרטי: 1-2-

אפשרות אחת: 1-2-2/2-2-2/2-2-1/1-1-1

אפשרות מפעל: מסוע יחיד (מגש Jedec 2ea)

קיבולת מזין 120ea (8 מ'מ)
כּוֹחַ

מתח: 3 פאזי AC200/208/220/240/380/415V ±10%

תדר: 50/60 הרץ

צריכת חשמל: מקסימום. 5.0kVA

צריכת אוויר 50Nl/min
מִשׁקָל בערך 1,800 ק'ג
מידות חיצוניות (מ'מ) 1,430(L) x 1,740(D) ​​x 1,485(H)

* בתנאים אופטימליים לפי הוראות HANWHA TECHWIN.


מכונת פיק והמקום של Hanwha



שאלות נפוצות:

1. מהו תהליך הבחירה והמקום ב-SMT?

תהליך הבחירה והמקום בטכנולוגיית Mount Mount Surface (SMT) כולל מיקום אוטומטי של רכיבי הרכבה משטחים (SMDs) על גבי לוחות מעגלים מודפסים (PCB).איסוף והצב מכונות במדויק לאסוף רכיבים ולמקם אותם על ה-PCB לפני ההלחמה.

2. מהם השלבים של זרימת SMT מחדש?

הלחמת זרימה חוזרת של SMT כוללת בדרך כלל מספר שלבים: חימום מוקדם להסרת לחות, עליית טמפרטורה הדרגתית, שלב טמפרטורת שיא שבו הלחמה נמסה, ולבסוף, קירור כדי לגבש את מפרקי ההלחמה.

3. מהי הטמפרטורה של זרימת SMT מחדש?

הטמפרטורה של הלחמת SMT reflow משתנה בהתאם למשחת ההלחמה המשמשת ולרכיבים על ה-PCB.בדרך כלל, טמפרטורות שיא נעות בין 215°C ל-260°C (419°F עד 500°F).

4. כיצד אוכל לשפר את תהליך ה-SMT שלי?

כדי לשפר את תהליך ה-SMT שלך, שקול לבצע אופטימיזציה של יישום משחת הלחמה, הבטחת מיקום רכיבים מדויק, ניטור פרופילי טמפרטורה, ביצוע תחזוקה שוטפת של ציוד ויישום אמצעי בקרת איכות כמו בדיקות אוטומטיות.

I.C.T - החברה שלנו


מדפסת סטנסיל SMT

על I.C.T:


I.C.T היא ספקית מובילה של פתרונות תכנון מפעלים.יש לנו 3 מפעלים בבעלות מלאה, מספקים  ייעוץ ושירותים מקצועיים ללקוחות גלובליים.יש לנו יותר מ-22 שנים של אלקטרוניקה  פתרונות כוללים.אנחנו לא רק מספקים סט שלם של ציוד, אלא גם מספקים מגוון רחב של ציוד טכני  תמיכה ושירותים, ולתת ללקוחות ייעוץ מקצועי סביר יותר.אנו עוזרים ללקוחות רבים  להקים מפעלים ב-LED, טלוויזיה, טלפון נייד, DVB, EMS ותעשיות אחרות בכל רחבי העולם.אנחנו  להקים מפעלים ב-LED, טלוויזיה, טלפון נייד, DVB, EMS ותעשיות אחרות בכל רחבי העולם.אנחנו  אָמִין.

מדפסת סטנסיל SMT


תערוכה


מדפסת סטנסיל SMT

עבור הגדרת מפעל SMT, אנחנו יכולים לעשות בשבילך:

1.   אנו מספקים עבורך פתרון SMT מלא

2.   אנו מספקים טכנולוגיית ליבה עם הציוד שלנו

3.   אנו מספקים את השירות הטכני המקצועי ביותר

4.   יש לנו ניסיון עשיר בהגדרת מפעל SMT

5.   אנחנו יכולים לפתור כל שאלה לגבי SMT


מדפסת סטנסיל SMT
