| מכונת SMT SMD Pick and Place מוכחת
מכונת SMT SMD Pick and Place שנבנתה על ידי Hanwha ממשיכה לפעול חזק במפעלי אלקטרוניקה ברחבי העולם. דגמים חולקים תכונות חזקות על פני הקו: חזון שתופס חלקים בתנועה ללא הפסקות, מזינים הממזגים חשמליים ופנאומטיים לשימוש חוזר בקיימים וקיצוץ בעלויות, בתוספת תוכנה קלה לשימוש לעריכה מהירה. הם מטפלים בלוחות ורכיבים מגוונים בסטנדרטים מדויקים. ICT מספקת את מכונות ה-SMT SMD Pick and Place האמינות הללו, ומנהלת תכנון קו מלא, עבודת התקנה והדרכה ישירה כך שלקוחות יזניקו פעולות חלקות בכל מקום.
| מבוא דגם
מוביל ווליום גבוה: SM471Plus
SM471Plus מגיע עם גב אחד ועשרה צירים לכל ראש, כשהוא מגיע ל-78,000 CPH בתנאים מעולים. ראיית מעוף ממקמת שבבי 0402 ב-±40 מיקרומטר ו-ICs ב-±50 מיקרון. מפעלים המייצרים טלפונים ופריטי צריכה בוחרים במכונת SMT SMD Pick and Place זו לתפוקה יומית כבדה. לוחות מתאימים ל-510x460 מ'מ סטנדרטיים, עם שדרוגים לגדלים גדולים יותר לפי הצורך.
מאוזן כל יום: SM481Plus
גב אחד נושא שישה צירים ב-SM481Plus עבור 40,000 CPH תוך ניהול חלקים ל-42 מ'מ. ראיית במה מעלה את דיוק ה-IC ל-±30 מיקרומטר. יצרני רכב ומכשירי חשמל משתמשים במודל זה כאשר עבודות מערבבות גדלי רכיבים. טיפול חד-נתיב מגיע ללוחות ארוכים של עד 1,500 מ'מ לריצות מגוונות.
מטפל מיוחד: SM482Plus
ה-SM482Plus משתמש בשישה צירים על גב אחד כדי לשמור על 30,000 CPH בחלקים ולוחות יוצאי דופן עד 1,200x510 מ'מ. ראיית במה מבטיחה ±30 מיקרומטר על ICs. קווי תאורה וקווי תעשייה בוחרים במכונת בחירה ומקום SMT SMD זו עבור מיקומים מסובכים השומרים על יציבות הייצור.
כוח רב-יכול: DECAN L2
DECAN L2 כולל שני גבלים עם שישה צירים כל אחד, משיג 56,000 CPH ברכיבים עד 55 מ'מ. ראיית טיסה מאבטחת ±28 מיקרומטר עבור שבבים קטנים. יצרני LED ויצרני לוחות גדולים בוחרים בו עבור מהירות דו-מסלולית ולוחות מורחבים של 1,200 מ'מ בעבודה תובענית.
| מִפרָט
| פרמטר | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| מהירות מיקום (אופטימלית) | 78,000 CPH | 40,000 קמ'ש | 30,000 CPH | 56,000 CPH |
| מספר צירים | 10 צירים/ראש (גב אחד) | 6 צירים/ראש (גב אחד) | 6 צירים/ראש (גב אחד) | 6 צירים/ראש (2 גבלים) |
| דיוק מיקום (שבב) | ±40 מיקרומטר (0402) | ±40 מיקרומטר (0402) | ±40 מיקרומטר (0402) | ±28 מיקרומטר (03015) |
| דיוק מיקום (IC) | ±50 מיקרומטר | ±30 מיקרומטר | ±30 מיקרומטר | ±25 מיקרומטר |
| טווח רכיבים | 0402 ~ □14 מ'מ (H12 מ'מ) | 0402 ~ □42 מ'מ (H15 מ'מ) | 0402 ~ □55 מ'מ (H15 מ'מ) | 0402 ~ □21 מ'מ (H12 מ'מ, עד □55 מ'מ אופטימלי) |
| גודל PCB מקסימלי (סטנדרטי) | 510 x 460 מ'מ | 460 x 400 מ'מ | 740 x 460 מ'מ | 510 x 460 מ'מ |
| גודל PCB מקסימלי (אופציה) | 610 x 460 מ'מ | 1,500 x 460 מ'מ | 1,200 x 510 מ'מ | עד 1,200 x 460 מ'מ |
| קיבולת מזין (8 מ'מ) | 120ea | 120ea | 120ea | 120ea |
| מערכת ראייה | חזון מעופף | חזון במה | חזון במה | חזון מעופף |

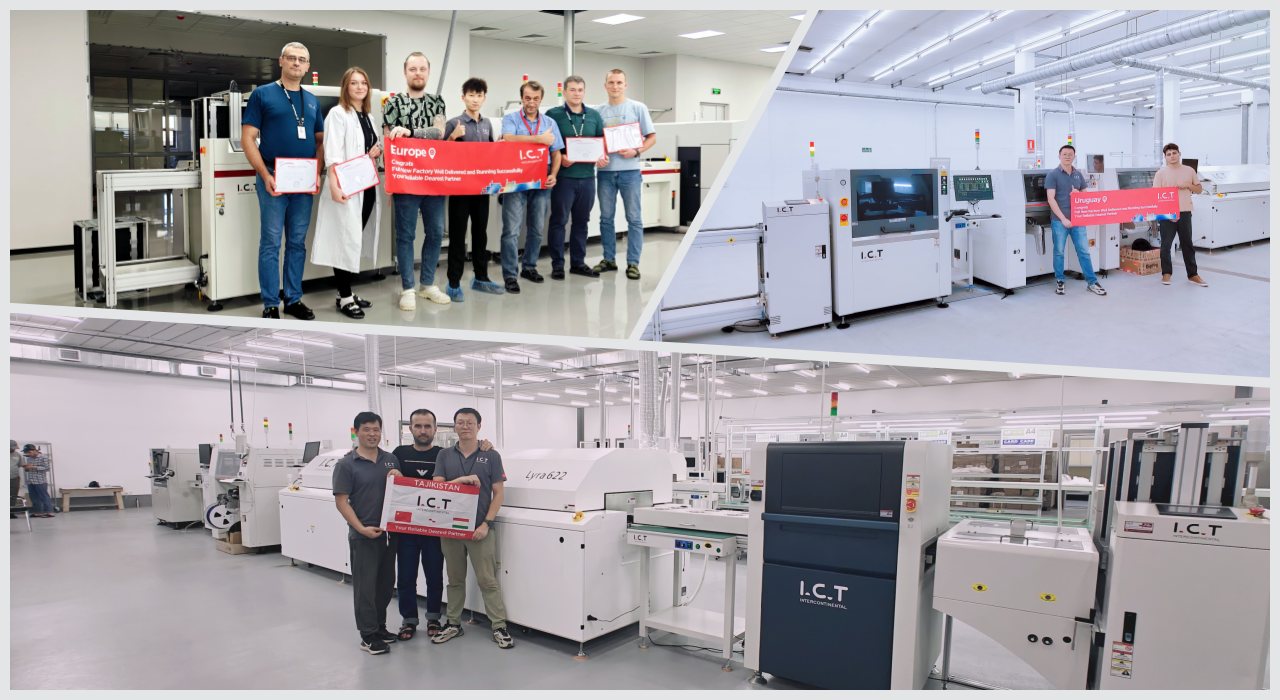

| עוד מוצרים הקשורים ל-SMT
ICT יוצר קווי SMT שלמים כדי להשלים את ה-SMT SMD Pick and Place Machine, כולל מעמיסי ואקום שמנקים לוחות, מדפסות אוטומטיות המריחות דבק במדויק, תנורים מרובים-אזוריים בונים מפרקים יציבים, ומערכות AOI שמוצאות בעיות מוקדם. כל היחידות מתחברות לתנועה ללא הפסקה. הגדרה זו מגבירה את התפוקה האיכותית, מפחיתה את הפסולת ומתפקדת היטב במפעלי רכב, רפואה, תאורה וצרכנות. לוחות מלאים מגיעים מוכנים לשימוש, כשהצוות שלנו מטפל בתכנון ותמיכה שוטפת לאורך כל הדרך.
| שם המוצר | ייעוד בקו SMT |
|---|---|
| קו SMT | טורקיה אוטומטי לחלוטין קו SMT High-End הניתן למעקב. |
| מטען PCB | טוען אוטומטית PCB חשופים לקו. |
| מדפסת הדבק הלחמה | מדפיס משחת הלחמה על רפידות PCB בצורה מדויקת. |
| מכונת בחירה ומקום | הרכבת רכיבים על גבי PCB במדויק. |
| התנור מחדש | ממיס הלחמה ליצירת מפרקים מוצקים. |
| מכונת פיקוח | מכשירי בדיקת SMT כמו מכונה אוטומטית-אופטית-בדיקה , SPI, רנטגן ובודק סטנסיל. |
| ציוד למעקב | מתעד ועוקב אחר נתוני ייצור כמו PCB-Laser-Making-Machine |
| סרטון הצלחת לקוחות
מהנדסי ICT נסעו לטג'יקיסטן כדי להשיק מערך LED של לקוח. הציוד כיסה שני קווי SMT מלאים עם מספר מכונות SMT SMD Pick and Place, קו DIP אחד, קו ציפוי, קו מחלק וקו ייצור של נורות LED. הסרטון מצלם פריקה, שלבי הרכבה, מפגשי הדרכה לצוות המקומי, וייצור מוקדם של מוצרי LED שונים. הקווים עברו חלק זמן קצר לאחר מכן. הלקוח שיתף הערות חיוביות ברורות על התקנה מהירה ותוצאות חזקות
| תמיכה בשירות והדרכה
ICT מספקת שירות והדרכה מלאים עבור כל מכונת SMT SMD Pick and Place. התהליך שלנו מתחיל בבדיקת צרכים ובתכנון קו, ולאחר מכן מסירה, הגדרה באתר והוראה מעשית. מהנדסים מבקרים ברחבי העולם לקבלת תמיכה והתאמות. אנו ממשיכים עם שיפורים ועדכונים כדי לשמור על יעילות גבוהה וזמן השבתה נמוך.
| המלצות של לקוחות
לקוחות מרבים להדגיש את מהנדסי ICT על גישתם המיומנת והמועילה במהלך ביקורים. הם תלויים ב-SMT SMD Pick and Place Machine לצורך פעולה עקבית. אריזה מאובטחת מגנה במהלך ההובלה, ושאלות זוכות לתשובות מהירות. האימון מאפשר התחלות מהירות לייצור איכותי עם הפסד מינימלי.
| הסמכות ותקנים
ICT מחזיקה באישורים בינלאומיים חיוניים המוכיחים תקנים: CE לבטיחות ציוד, RoHS לתאימות חומרים, ISO9001 לאיכות ניהול. פטנטים מגנים על הפיתוחים הייחודיים שלנו בטכנולוגיית SMT. אלה מבטיחים שכל מכונה ושירות SMT SMD Pick and Place עוקב אחר כללים מחמירים לגבי ביצועים, הגנה וטיפול סביבתי.
| אודות חברת ICT ומפעל
ICT מחזיקה במתקני מחקר, פיתוח וייצור משלו בסין, המעסיקה 89 אנשי צוות כולל 20 מהנדסים. התרחבות מהירה התרחשה מאז היווסדה ב-2012. כעת אנו תומכים ביותר מ-1600 לקוחות ב-72 מדינות עם פתרונות אלקטרוניקה מקיפים. תהליכי המפעל כוללים בדיקות קפדניות ובקרות איכות לאספקת מכונות אמינות ברחבי העולם.
