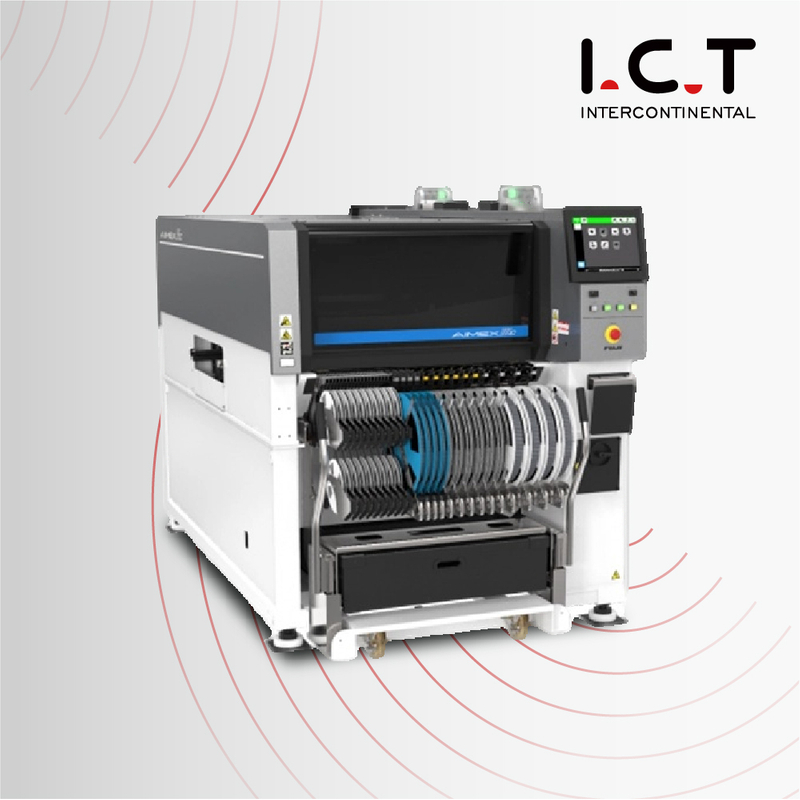

AIMEX III
I.C.T
| כַּמוּת: | |
|---|---|
זוהי מכונת הכל-ב-על עם מדרגיות ורמה אולטימטיבית של צדדיות הנחוצה להגברת הפרודוקטיביות לייצור במיקס גבוה.הוא כולל פונקציות לביצוע פעולה חלקה תוך זמן קצר עבור העבודה שמגיעה עם הצגת ייצור חדש ושינוי דגמי המוצר לייצור.המכונה תומכת באופן גמיש בייצור מגוון עבור משתמשים במגוון מגזרים כולל EMS, תעשיית הרכב ועוד.
מכונת פיק ומקום של FUJI
3 גורמי מפתח בבחירת המכונה הטובה ביותר לייצור ה-high-mix שלך
צדדיות - תומך במיקום מהיר של חלקי שבבים וייצור של חלקים בתערובת גבוהה מחלקים גדולים וחלקים רבים עם צורות מוזרות.
איכות גבוהה - מספר סוגי בדיקות מונעים התרחשות שגיאות
פשוט - הזמן והמאמץ הנדרשים מצטמצמים על ידי יתרונות כמו הפחתת ההחלפות.הפעולה פשוטה, והתחלת הייצור מתנהלת בצורה חלקה
+ חיסכון במקום -> עיצוב קומפקטי עם אורך מופחת
+ ביצועים גבוהים -> תומך בייצור של מעגלים מודפסים גדולים וייצור בו-זמני של שני מוצרים
| בסיסי מפרטים | |
| גודל PCB (LXW) | 48 על 48 מ'מ עד 774 על 610 מ'מ (מסוע כפול)* 48 על 48 מ'מ עד 774 על 710 מ'מ (מסוע יחיד) *מסעים כפולים יכולים להתמודד עם PCB עד 330 (W) מ'מ.יש לייצר מעגלים גדולים מ-330 (W) מ'מ על ידי שינוי המסוע הכפול למצב ייצור בנתיב יחיד. |
| קיבולת מזין | עד 130 (סרט 8 מ'מ) |
| דיוק מיקום (הפניה מבוססת סימן נאמן) | H24G: +/-0.025 מ'מ (מצב סטנדרטי) / +/-0.038 מ'מ (מצב עדיפות פרודוקטיביות, בפיתוח) (3sigma) cpk≥1.00 H08M: +/-0.040 מ'מ (3σ) cpk≥1.00 OF: +/-0.050 מ'מ (3σ) cpk≥1.00 H02F: +/-0.025 מ'מ (3σ) cpk≥1.00 H01: +/-0.030 מ'מ (3σ) cpk≥1.00 |
| מידות המכונה | L: 1280 מ'מ, רוחב: 2656 מ'מ, H: 1556 מ'מ |
| הַצָבָה ראשים | |||||
| H24G | H08M | H02F | H01 | שֶׁל | |
| כמות זרבובית | 24 | 8 | 2 | 1 | 1 |
| תפוקה (cph) | 37,000 cph (מצב עדיפות פרודוקטיביות, בפיתוח) 35,000 cph (מצב רגיל) | 13000 | 7300 | 4200 | 3000 |
| גודל חלק (מ'מ) | 03015 מ'מ עד 5 x 5 גובה: עד 2.0 מ'מ | 0603 (0201')to45 x 45 גובה: עד 13.0 מ'מ | 1608 (0603') עד 74 x 74 (32 x 180) גובה: עד 25.4 מ'מ | 1608 (0603') עד 74 x 74 (32 x 180) גובה: עד 38.1 מ'מ | |
| בדיקת נוכחות חלקית | ○ | ○ (H08MQ) | ○ | x | |
אספקת חלקים סרט הדבקה | ○ | ○ | ○ | ○ | |
| מקל | x | ○ | ○ | ○ | |
| מַגָשׁ | x | ○ | ○ | ○ | |
| DynaHead(DX) | ||||
| זרבובית כַּמוּת | 12 | 4 | 1 | |
| תפוקה (cph) | פונקציית נוכחות של 27,000 חלקים פועלת: 26,000 | 12000 | 5800 | |
| גודל חלק (מ'מ) | 0402 (01005') עד 12.5 מ'מ באלכסון ו-Y הוא 7.5 מ'מ או פחות גובה: עד 3.0 מ'מ | 1608 (0603') עד 15 x 15 גובה: עד 6.5 מ'מ | 1608 (0603') עד 74 x 74 (32 x 100) גובה: עד 25.4 מ'מ | |
| דיוק מיקום (Fiducial סימן התייחסות מבוססת) | +/-0.038 (+/-0.050) מ'מ (3σ) cpk≥1.00 | +/-0.040 מ'מ (3σ) cpk≥1.00 | +/-0.030 מ'מ (3σ) cpk≥1.00 | |
| בדיקת נוכחות חלקית | o | x | o | |
| חלקים לְסַפֵּק | סרט הדבקה | o | o | o |
| מקל | x | o | o | |
| מַגָשׁ | x | o | o | |
* צור קשר עם צוות I.C.T לתנאי הפעלה ספציפיים ומפרטים מפורטים.
