AIMEX III
I.C.T
| כַּמוּת: | |
|---|---|

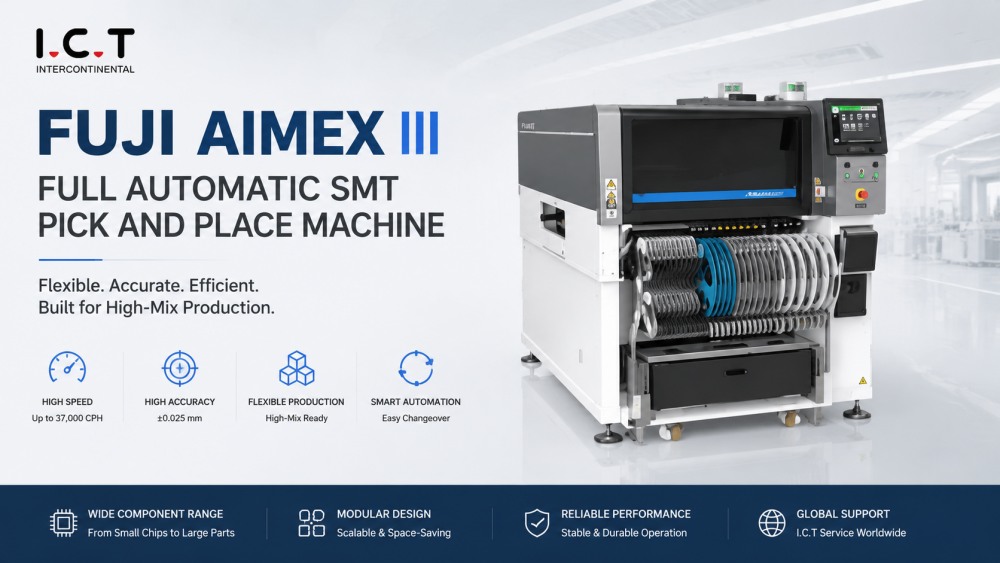

| FUJI AIMEX III פלטפורמת SMT חכמה
מכונת ה-FUJI AIMEX III Smt Pick And Place מיועדת לסביבות ייצור SMT בשילוב גבוה וגמישות גבוהה. הוא נמצא בשימוש נרחב בתעשיות הדורשות החלפת מוצרים תכופה והרכבת PCB מורכבת, כגון EMS, אלקטרוניקה לרכב ומערכות בקרה תעשייתיות. מערכת זו מספקת ביצועים יציבים ובקרת ייצור חכמה עבור מפעלים מודרניים.
כמכונת פיק והמקום מרכזית של FUJI, מכונת הבחירה והמקום של FUJI AIMEX III Smt משלבת ארכיטקטורה מודולרית מתקדמת, המאפשרת ליצרנים להגדיר קווי ייצור בהתבסס על דרישות המפעל האמיתיות. זה עובד בצורה חלקה בתוך קו ייצור SMT מלא כולל מדפסת, SPI, תנור זרימה חוזרת ומערכות AOI. ICT מספקת תמיכה מלאה בפתרון SMT, כולל התקנה, הדרכה ושירות לאחר המכירה.
| תכונות המוצר
ה-FUJI AIMEX III Smt Pick And Place Machine נבנה עבור סביבות ייצור בשילוב גבוה, שבהן דגמי המוצר משתנים לעתים קרובות. הוא תומך במעבר מהיר בין סוגי PCB שונים ופריסות רכיבים. גמישות זו הופכת אותו לאידיאלי עבור מפעלי EMS וייצור אלקטרוניקה מותאם אישית. המערכת מפחיתה את זמן ההשבתה ומשפרת את ההיענות לייצור, ועוזרת ליצרנים להסתגל במהירות לדרישות השוק תוך שמירה על איכות פלט יציבה.
ה-FUJI AIMEX III Smt Pick And Place Machine כולל מבנה מודולרי המאפשר למפעלים להתאים את כושר הייצור בקלות. ניתן להגדיר מודולים שונים בהתאם לדרישות הייצור, מה שהופך אותו למתאים גם לייצור קטן וגם לייצור בקנה מידה גדול. עיצוב מודולרי זה משפר את יכולת ההרחבה ומאפשר שדרוגים עתידיים מבלי להחליף את המערכת כולה, מה שמפחית את עלות ההשקעה לטווח ארוך ללקוחות.
ה-FUJI AIMEX III Smt Pick And Place Machine מבטיח מיקום רכיבים יציב ומדויק אפילו עבור עיצובי PCB מורכבים. עם זיהוי ראייה מתקדם ומערכות בקרה חכמות, זה מפחית שגיאות מיקום ומשפר את קצב התפוקה. מכונת פיק והמקום של FUJI נועדה לשמור על דיוק גבוה במהלך פעולה רציפה, מה שהופך אותה למתאימה לאלקטרוניקה מתקדמת כגון רכב ומכשירי תקשורת.
ה-FUJI AIMEX III Smt Pick And Place Machine משתלב בצורה חלקה בקו ייצור SMT שלם. זה עובד עם מדפסות שבלונות, מערכות בדיקת SPI, תנורי זרימה חוזרת ומכונות AOI כדי ליצור מערכת ייצור אוטומטית לחלוטין. אינטגרציה זו משפרת את יעילות הייצור ומפחיתה התערבות ידנית. המערכת מבטיחה זרימת נתונים חלקה וניטור בזמן אמת עבור יישומי מפעל חכמים.
ה-FUJI AIMEX III Smt Pick And Place Machine תוכנן לפעולה תעשייתית ארוכת טווח עם אמינות גבוהה. הוא שומר על ביצועים יציבים גם בתנאי ייצור מתמשכים. מכונה זו של FUJI SMT Pick And Place מפחיתה את דרישות התחזוקה ומבטיחה איכות פלט עקבית. זהו פתרון אמין עבור יצרני אלקטרוניקה גלובליים המחפשים יכולת ייצור SMT יציבה.
| מִפרָט
מפרט בסיסי | |
גודל PCB (LXW) | 48 על 48 מ'מ עד 774 על 610 מ'מ (מסוע כפול)* |
קיבולת מזין | עד 130 (סרט 8 מ'מ) |
דיוק מיקום | H24G: +/-0.025 מ'מ (מצב סטנדרטי) / +/-0.038 מ'מ (מצב עדיפות פרודוקטיביות, בפיתוח) (3sigma) cpk≥1.00 |
מידות המכונה | L: 1280 מ'מ, רוחב: 2656 מ'מ, H: 1556 מ'מ |
הנחת ראשים | |||||
H24G | H08M | H02F | H01 | שֶׁל | |
כמות זרבובית | 24 | 8 | 2 | 1 | 1 |
תפוקה (cph) | 37,000 cph (מצב עדיפות פרודוקטיביות, בפיתוח) | 13000 | 7300 | 4200 | 3000 |
גודל חלק (מ'מ) | 03015 מ'מ עד 5 x 5 | 0603 (0201')to45 x 45 | 1608 (0603') עד 74 x 74 (32 x 180) | 1608 (0603') עד 74 x 74 (32 x 180) | |
בדיקת נוכחות חלקית | ○ | ○ (H08MQ) | ○ | x | |
אספקת חלקים סֶרֶט | ○ | ○ | ○ | ○ | |
מַקֵל | x | ○ | ○ | ○ | |
מַגָשׁ | x | ○ | ○ | ○ | |
DynaHead(DX) | ||||
כמות זרבובית | 12 | 4 | 1 | |
תפוקה (cph) | פונקציית נוכחות של 27,000 | 12000 | 5800 | |
גודל חלק (מ'מ) | 0402 (01005') עד 12.5 מ'מ באלכסון ו-Y הוא 7.5 מ'מ או פחות | 1608 (0603') עד 15 x 15 | 1608 (0603') עד 74 x 74 (32 x 100) | |
דיוק מיקום | +/-0.038 (+/-0.050) מ'מ (3σ) cpk≥1.00 | +/-0.040 מ'מ (3σ) cpk≥1.00 | +/-0.030 מ'מ (3σ) cpk≥1.00 | |
בדיקת נוכחות חלקית | o | x | o | |
אספקת חלקים | סֶרֶט | o | o | o |
מַקֵל | x | o | o | |
מַגָשׁ | x | o | o | |
*צור קשר עם ICT לתנאי הפעלה ספציפיים ומפרטים מפורטים.
| רשימת ציוד קו SMT
פס הייצור SMT שלנו כולל ציוד מתקדם להרכבת PCB יעילה ומדויקת. קו ה-SMT האוטומטי לחלוטין כולל מעמיס, מדפסת אוטומטית ליישום הלחמה מדויקת, מכונת בחירה ומקום למיקום מדויק של רכיבים, תנור זרימה חוזרת להלחמה אמינה ומערכת AOI לבדיקת פגמים יסודית. קו ייצור PCBA באיכות גבוהה זה מבטיח פעולה חלקה, אמינות גבוהה והרכבת SMT בעלות נמוכה, העומדת בדרישות התעשייה המגוונות.
ה-FUJI AIMEX III Smt Pick And Place Machine הוא חלק מרכזי ממערכת ייצור SMT שלמה. זה עובד יחד עם מעמיס SMT, מדפסת משחת הלחמה, מערכת בדיקת SPI, תנור זרימה חוזרת, מערכת בדיקת AOI וציוד לטיפול ב-PCB. שילוב זה מבטיח זרימת ייצור אוטומטית לחלוטין מהעמסת PCB ועד לבדיקה סופית. ICT מספקת פתרונות SMT מלאים ללקוחות גלובליים, ומסייעת בבניית מפעלים יעילים וחכמים.
| סרטון הצלחת לקוחות
ICT השלימה בהצלחה את ההתקנה וההכשרה של קו ייצור SMT מלא באלג'יריה לייצור טלפונים ניידים. קו הייצור כולל מעמיס SMT, מדפסת שבלונות ICT-4034, ICT-S400 SPI, FUJI AIMEX III Smt Pick And Place Machine, תנור זרימה חוזר של Lyra 733, מערכת AI-5146 AOI וציוד לטיפול ב-PCB.
במהלך חודש אחד של תמיכה באתר, המהנדסים שלנו סיפקו התקנה, איתור באגים והדרכה למפעילים. מכונת ה-FUJI AIMEX III Smt Pick And Place מילאה תפקיד מפתח בהשגת ביצועי ייצור יציבים במיקס גבוה. הלקוח החל בהצלחה בייצור המוני ונתן משוב חיובי על יציבות הציוד ותמיכה טכנית ICT.
| תמיכה בשירות והדרכה
ICT מספקת תמיכה גלובלית מלאה עבור FUJI AIMEX III Smt Pick And Place Machine כולל התקנה, תכנות, איתור באגים והדרכת מפעילים. המהנדסים שלנו תומכים בלקוחות באתר ובאינטרנט כדי להבטיח הפעלה מהירה של ייצור. ההדרכה מכסה תפעול מכונה, תחזוקה ואופטימיזציה של תהליך SMT. זה עוזר ללקוחות לשלוט במהירות ב-FUJI AIMEX III Smt Pick And Place Machine ולהשיג יעילות ייצור יציבה בסביבות מפעל אמיתיות.
| שבחי לקוחות
לקוחות מזהים מאוד את FUJI AIMEX III Smt Pick And Place Machine בשל הגמישות והביצועים היציבים שלה. לקוחות רבים מדגישים את יכולתו להתמודד עם ייצור במיקס גבוה ביעילות החלפה מהירה. הם גם מעריכים את ההתקנה וההכשרה המקצועית שמספקים מהנדסי ICT. אריזה בטוחה, שירות תגובה מהיר ותמיכה טכנית אמינה משפרים עוד יותר את אמון הלקוחות בפתרונות FUJI SMT ויכולת שירות גלובלית של ICT.
| ההסמכה שלנו
ציוד ICT כולל FUJI AIMEX III Smt Pick And Place Machine עומד בסטנדרטים בינלאומיים כגון CE, RoHS, ISO9001 וטכנולוגיות מרובות פטנטים. כל מכונת פיק והמקום של FUJI עוברת בדיקות קפדניות לפני המשלוח כדי להבטיח ביצועים יציבים. אישורים אלה מבטיחים בטיחות, אמינות ושימוש תעשייתי לטווח ארוך ללקוחות יצרני אלקטרוניקה עולמי.
| על ICT ומפעל
ICT היא ספקית פתרונות SMT גלובלית עם למעלה מ-20 שנות ניסיון בתעשייה. שירתנו יותר מ-1,700 לקוחות ב-80+ מדינות. החברה שלנו משלבת מו'פ, ייצור ושירות טכני כדי לספק פתרונות שלמים של קו ייצור SMT. עם יכולת הנדסית חזקה, אנו עוזרים ללקוחות לבנות מפעלי SMT חכמים, גמישים ויעילים באמצעות ציוד כגון FUJI AIMEX III Smt Pick And Place Machine.
