RX-7R
JUKI
| כַּמוּת: | |
|---|---|

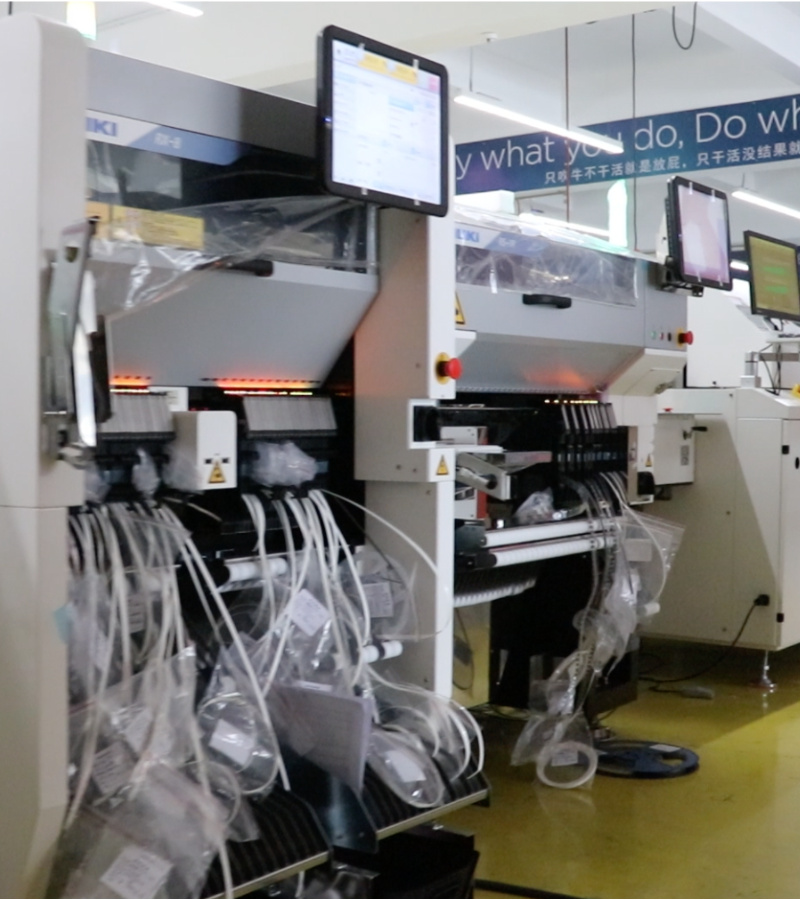

| מכונת SMT של לוח ראשי
במפעלים שבהם אנשים בונים מעגלים, מכונה טובה מקלה על עבודה קשה. ה-SMT Chip Mounter for PCB מבית Juki עושה את העבודה הזו היטב. הוא מגדיר חלקי הרכבה משטח על גבי PCB במהירות ובמדויק. עיצוב מודולרי מאפשר לחנויות לצמוח צעד אחר צעד. מצלמות בודקות כל מיקום בזמן שהוא קורה. תוכנה פשוטה פירושה שהמפעילים לומדים מהר. המסגרת הדקה מתאימה לרצפות צפופות ללא בעיות. ICT עוזר לתכנן, להתקין ולשמור על קווים חלקים. החל מחלקי רכב ועד מוצרי צריכה, מכונות אלו הופכות לוחות גולמיים למוצרים מוגמרים שאנשים תלויים בהם מדי יום.
| מאפייני דגם המכונה JUKI Pick and Place
תכונות סדרת RS-1R / RS-1XL
עובדים הזקוקים למגוון פונים למודלים הללו. ה-RS-1R מציב 47,000 חלקים לשעה בדיוק של ±35 מיקרומטר. הוא מטפל בלוחות עד 650×370 מ'מ, בעוד שה-RS-1XL מתרחב ל-650×560 מ'מ עבור לוחות גדולים. ראש Takumi משנה קצב עבור רכיבים שונים. עד 112 מזינים שומרים על הגדרות קצרות. מערכות ראייה תופסות בעיות מוקדם. בקרת כוח עדינה שומרת על לוחות דקים. יחידות אלה מצטרפות לקווים בקלות, תוך ערבוב של ריצות בנפח גבוה עם עבודות מותאמות אישית. המפעלים נשארים גמישים ושומרים על תשואה טובה באמצעות משמרות ארוכות.
תכונות RX-7R / RX-8
עבור חנויות שרודפות אחרי מהירות טהורה, אלה עומדים חזק. ה-RX-7R מגיע ל-75,000 CPH, וה-RX-8 מטפס ל-100,000 עם ראש ה-P20. שניהם מתאימים ברוחב של 998 מ'מ בלבד - פלט עליון לכל רגל מרובע. הם מניחים שבבי 03015 זעירים בלי להיכשל. ראשים עובדים יחד בצורה חלקה. תאורה חדשה מעניקה למצלמות תצוגות חדות. מיקום רך מגן על חלקים עדינים. מכונות חולקות נתונים על סימנים ומניה. אידיאלי לריצות גבוהות של רכיבים קטנים בטלפונים או בלוחות בקרה. העובדים מסיימים עוד לוחות לפני שהיום מסתיים.
| מִפרָט
| פרמטר | RS-1R | RS-1XL | RX-7R | RX-8 |
|---|---|---|---|---|
| מהירות מיקום (CPH אופטימלית) | 47,000 | 42,000 | 75,000 | 100,000 |
| גודל לוח מקסימלי (מ'מ) | 650 × 370 (יחיד/כפול) | 650 × 560 | 510 × 450 (נתיב יחיד) | 510 × 450 (בערך) |
| גודל לוח מינימלי (מ'מ) | 50 × 50 | 50 × 50 | 50 × 50 | 50 × 50 |
| גובה רכיב (ממקסימום מ'מ) | 25 | 25 | 3-10.5 (תלוי בראש) | 3 |
| הרכיב הקטן ביותר | 0201 (מדד) | 0201 (מדד) | 03015 (מדד) | 0201 (כ-0.4×0.2 מ'מ) |
| הרכיב הגדול ביותר (מ'מ) | 74 ריבוע / 150×50 | 74 ריבוע / 150×50 | 25 ריבוע | 5 ריבוע |
| כניסות מזין (מקסימום) | 112 | 112 | 76 | 56 (בערך) |
| דיוק מיקום | ±35 מיקרומטר (Cpk ≥1) | ±35 מיקרומטר (Cpk ≥1) | ±40 מיקרומטר (בערך) | דיוק גבוה (ראייה) |
| רוחב מכונה (מ'מ) | 1,500 (בערך) | 2,109 | 998 | 998 |
| סוג ראש | ראש מוטבע של Takumi | ראש מוטבע של Takumi | ראשים סיבוביים מקבילים (P16S) | ראש סיבובי P20 |
| רשימת ציוד קו SMT
ICT בונה קווים המשרתים אנשים היטב. מעמיס מגזיני PCB מביא לוחות נקיים ומוכנים. מדפסת SMT מניחה את הדבק אפילו על פני השטח. ה- SMT Chip Mounter for PCB קובע כל שבב במקומו המתאים. רב-אזורית תנור זרימה חוזרת קושר את הלחמה. AOI נראה קרוב לכל תקלה. מסועים מזיזים לוחות באופן יציב. חוצצים מחזיקים את הזרימה אחידה. התשואה עולה, העלויות יורדות. אף חלק מהתור לא מאכזב את העובדים. הגדרות אלה מטפלות בעבודות קשות בייצור כוח רכב וייצור לוחות ראשיים. לוחות מוגמרים לעזוב חזק ואמיתי. אנחנו תומכים בכל המערכת.
| סרטון הצלחת לקוחות
מפעל לייצור ספקי כוח למכוניות מציג את הקו בפעולה. הסרטון עוקב אחר לוחות מתחילתו ועד סופו. כניסה נקייה דרך מעמיס ואקום. משחה מושלמת מהמדפסת. מתקן השבבים SMT עבור PCB ממלא עמדות מהר ונכון. תנורי זרימה חוזרת מחממים הלחמה מוצקה. AOI בודק כל חיבור. מסועים וקירור שומרים על קצב קבוע. צד DIP משתמש בהלחמת גלים לעבודה דרך חור. סנפירים הופכים לוחות לחלקים. בדיקות ICT ביצועים נכונים. העובדים מדברים על זרימה אמינה, מעט עצירות ואיכות חזקה. תמונות ברורות מציגות כל מכונה עושה את שלה. פלט עונה על צורכי רכב קפדניים מדי יום.
| תמיכה בשירות והדרכה
ICT עומד לצד לקוחותיו. מהנדסים מגיעים להתקין את ה-SMT Chip Mounter עבור PCB ולהריץ בדיקות מלאות. ההדרכה מתרחשת על הרצפה - המפעילים לומדים תכנות, טיפול ותיקונים צעד אחר צעד. קישורים מרוחקים מביאים עזרה תוך שעות. בדיקות סדירות שומרות על מכונות חזקות לאורך שנים. אנו לומדים שורות ומציעים דרכים טובות יותר. שדרוגים מתאימים פשוט. משרדים ברחבי העולם פירושם שהתמיכה מגיעה מהר. מפעלים פועלים שעות ארוכות עם הפסקות קצרות. אנשים בונים אמון באמצעות עבודה יציבה ותוצאות אמיתיות.
| משוב לקוחות
אנשים שמשתמשים בציוד שלנו מדברים פשוט. הם מעריכים מהנדסים שיודעים את העבודה ופותרים בעיות במהירות. ה-SMT Chip Mounter עבור PCB זוכה לכבוד על ביצועים יציבים ומעט תקלות. אריזה קפדנית שומרת על בטיחות המכונות בנסיעות ארוכות. שאלות מוצאות תשובות מהירות, לרוב באותו היום. התמיכה מרגישה קרובה ללא קשר למרחק. התורים נשארים יותר. התפוקה גדלה יותר. לקוחות אומרים שהמכונות והאנשים יחד הופכים את העבודה היומיומית לטובה ובטוחה יותר.
| הסמכות ותקנים
כל מתקן שבב SMT עבור PCB נושא סימנים חשובים. CE מוכיחה בטיחות לכללים אירופיים. RoHS מסיר חומרים מזיקים. ISO9001 שומר על איכות יציבה ממבנה לספינה. פטנטים מגנים על הראשים ועבודת הראייה. תקנים אלה פירושם שהמכונות בטוחות למפעילים, עדינות לאדמה ובנויות להתמודד עם שנים של שימוש קשה. לקוחות בוחרים בביטחון ברור. צרכים גלובליים נענים בכל פעם.
| אודות חברת ICT ומפעל
ICT שומר על צוותי מחקר עובדים על רעיונות חדשים שהופכים לכלים אמיתיים. מפעלים גדולים בונים הכל עם צ'קים בכל שלב. הצוות גדל עם החברה. משרדים נפתחים במקומות נוספים. למעלה מ-1600 לקוחות ב-72 מדינות מנהלים את הקווים שלנו. צמיחה מגיעה ממאמץ כנה ותוצאות מוצקות. כללי איכות קפדניים צופים בכל שלב. ה-SMT Chip Mounter עבור PCB משאיר מוכן לחיי המפעל היומיומיים. אנחנו נשארים שותפים קבועים בעבודת אלקטרוניקה ברחבי העולם.
