ICT-PP3025
I.C.T
| כַּמוּת: | |
|---|---|

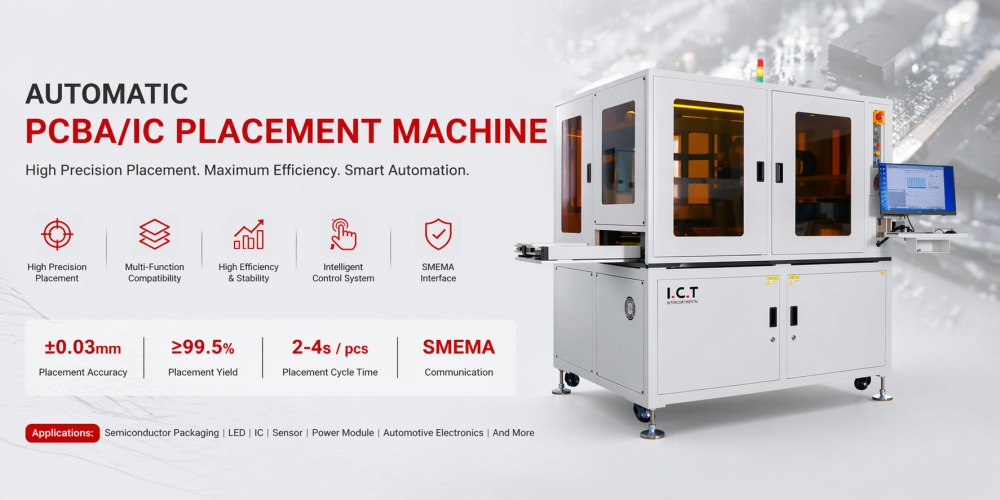

| ציוד מיקום חכם לקווי מוליכים למחצה
ציוד המיקום למוליכים למחצה יושב בסוף פתרונות חיתוך לייזר מקוונים ומשתלט מיד לאחר שהלוחות עוזבים את החותך. הוא מקבל לוחות PCBA מופרדים, סורק אותם עם CCD וממיין חלקים תקינים למגשים תוך שליחת לוחות NG לפחי אשפה. שליטה מרובה צירים וטיפול בגאנטרי מזיזים כל לוח בעדינות ובדייקנות. מפעלים אוהבים אותו כי הוא פועל מהר, כמעט שאינו זקוק לעבודה ידנית, ועומד בכללים אנטי-סטטיים קפדניים לייצור מוליכים למחצה ולוחות אם ניידים. ממשק מסך המגע מציג כל שלב בבירור. עם תמיכת AGV למשלוח מגש, המכונה שומרת על כל הקו בתנועה ללא עצירות.
| תכונות מוצר מפורטות
סריקה ומיון קודים אוטומטיים
מצלמת CCD בודקת את גודל הלוח וקוראת קודי QR ברגע שהלוח מגיע. המערכת יודעת מיידית אילו לוחות טובים ואילו NG. לוחות טובים עוברים לאזור ההצבה בעוד NG אלו נופלים לפח נפרד. בדיקה מהירה זו שומרת על איכות גבוהה ועוצרת טעויות לפני שהמגשים מתמלאים.
מיקום יניקה מרובה ראשים עדין
מערכת הגנטי עם חרירי רב ראשים קוטפת לוחות בבטחה וממקמת אותם במגשים. המצלמה מנחה כל מהלך כך שחלקים נשארים מוגנים. מרחק הזרבובית מתכוונן מ-10 מ'מ ל-35 מ'מ באופן אוטומטי. עבור מרווחים גדולים יותר, המכונה קוטפת לוחות בזה אחר זה מבלי להאט.
טעינה וערימה של מגש חכם
מגשים ריקים עולים אוטומטית למקומם בעוד שמגשים מלאים נערמים בצורה מסודרת בצד השני. חיישנים צופים בספירה וקוראים לאיסוף AGV כאשר ערימות מוכנות. מנגנון ההרמה התחתון משתמש במסילות הנחייה כפולות לפעולה יציבה ושקטה הפועלת שעה אחר שעה.
שילוב קו מלא
תקשורת סטנדרטית מקשרת את ציוד המיקום עבור מוליכים למחצה ישירות לחותך הלייזר ולמטעין במעלה הזרם. בקרת PLC שומרת על הכל לדבר כך שהלוחים זורמים ללא המתנה. המפעילים רואים את התהליך המלא על המסך ומבצעים שינויים תוך שניות בעת הצורך.
קו ביטול סמיקונדקטור מלא
ציוד ההצבה עבור מוליכים למחצה פועל בצורה הטובה ביותר בתוך פתרון מלא לסירוגין בלייזר. הוא מתחבר בצורה מושלמת עם מטעין ה-PCB האוטומטי מוליכים למחצה בחזית ומכונת חיתוך לייזר מקוונת PCBA באמצע. שלוש המכונות הללו יוצרות קו חלק אחד המטפל בהזנה, חיתוך מדויק, בדיקה ומיקום סופי של המגש ללא שלבים ידניים ביניהן.
| מִפרָט
| מפרט | פרמטר |
|---|---|
| דֶגֶם | ICT-PP3025 |
| גודל PCB | 300×250 מ'מ |
| בדיקת גודל לוח וסריקת קוד | CCD |
| זַרבּוּבִית | 6 יחידות |
| מגש אוטומטי | עם מגשים ריקים ומגשי אחסון |
| מספר מגש | 18×8 יחידות ו-19×7 יחידות |
| יְכוֹלֶת | 1800-2000 יח' לשעה |
| שיטת בקרה | PC |
| כיוון | משמאל לימין |
| מֵמַד | 1700×1350×1800 מ'מ |
| מִשׁקָל | 1500 ק'ג |
ICT ממשיך לעבוד על איכות וביצועים. המפרט והמראה עשויים להתעדכן ללא הודעה מוקדמת.
