I.C.T
| כַּמוּת: | |
|---|---|

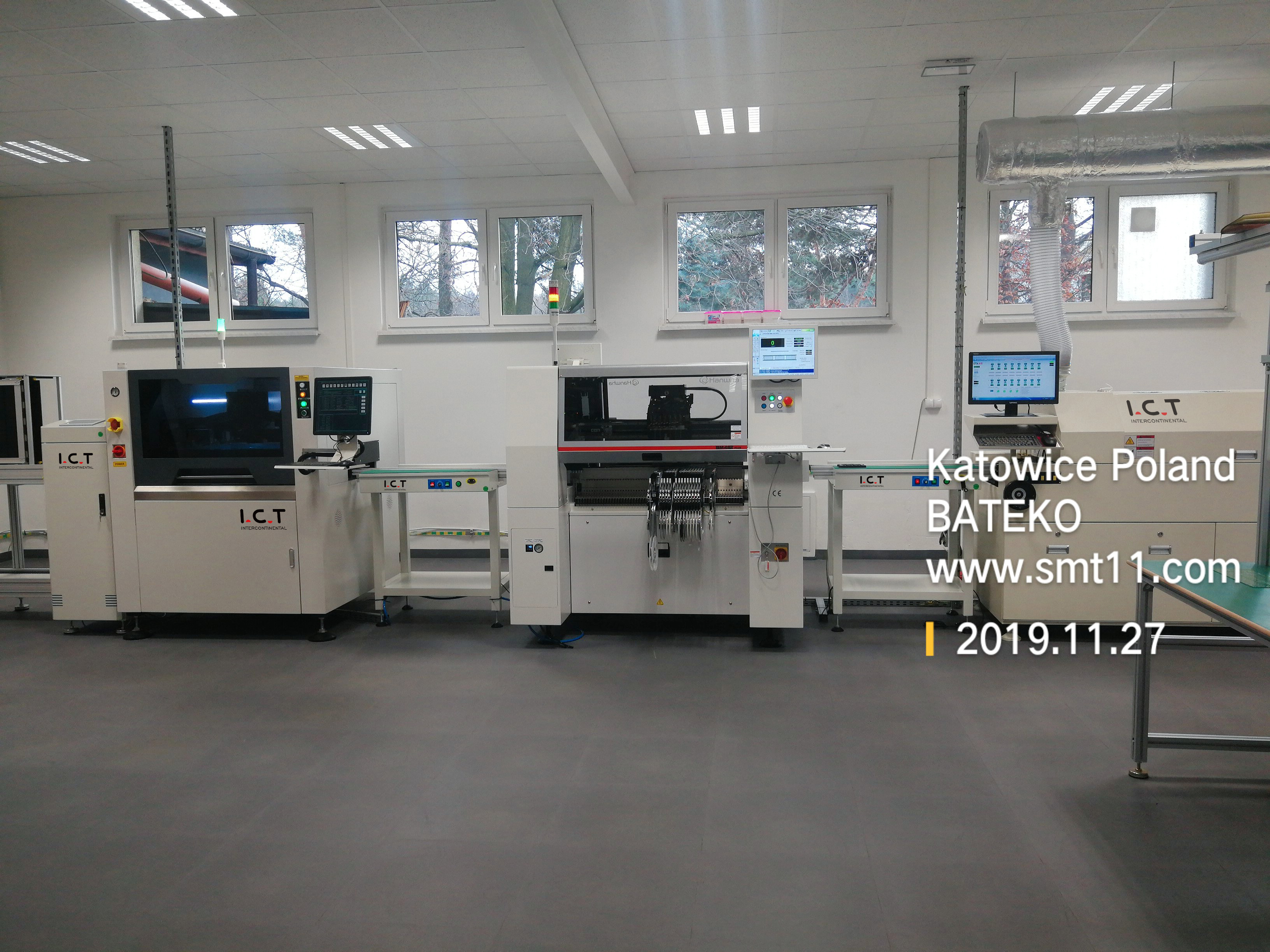

קו ייצור SMT SMD אוטומטי לחלוטין, קו ייצור SMT, קו ייצור SMT PCB סוהר, קו ייצור של נורות LED במהירות גבוהה למכירות.
1. השתמשה במכונת פיק אנד פלייס של סמסונג
מתקדם להרכבת שבבים
מכונת בחירה ומהירה וגמישה
מיקום SMT רב תכליתי
מכונת בחירה גמישה ומהירה
| דֶגֶם | SM471 פלוס | SM481 פלוס | SM482 פלוס |
| צירים | 10 צירים × 2 גאנטרי | 10 צירים × 1 גאנטרי | 6 צירים ×1 גאנטרי |
| מהירות מיקום | 78,000CPH (אופטימלי) | 40,000CPH (אופטימלי) | 30,000CPH (אופטימלי) |
| דיוק מיקום | ±40μm@μ±3σ | ±40μm@μ±3σ | ±40μm@μ±3σ |
| חלקים ישימים | 0402 ~ 14 מ'מ (גובה 12 מ'מ) | 0402 ~ 42 מ'מ (גובה 15 מ'מ) | 0402 ~ 55 מ'מ (גובה 15 מ'מ) |
| PCB ישים | מקסימום 510(L) x 460(W)(סטנדרט) | מקסימום 460(L) x 400(W)(סטנדרט) | מקסימום 460(L) x 400(W)(סטנדרט) |
| מקסימום 610(L) x 460(W)(אופציה) | מקסימום 1500(L) x 460(W)(אפשרות | מקסימום 1200(L) x 510(W)(אופציה) | |
| מימד (מ'מ) | 1650×1690×1458 | 1650×1680×1530 | 1650×1680×1458 |
2. סמדפסת הדבק ישנה יותר
דיוק מיקום גבוה, דיוק מיקום חוזר ±0.01 מ'מ; דיוק הדפסה 0.025 מ'מ
תמיכה בהדפסת דבק, בקרה אוטומטית משפרת את יעילות הייצור, בקרת איכות וחוסכת בעלויות הייצור
כיול PCB אוטומטי, מתכוונן לחץ מגב, הדפסה אוטומטית, ניקוי שבלונות אוטומטי
| דֶגֶם | I.C.T-4034 | I.C.T-5151 | I.C.T-6561 | I.C.T-1500(LED) |
| גודל מסגרת (מ'מ) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 850*850 | 470*370 ~ 1800*750 |
| גודל PCB (מ'מ) | 50*50 ~ 400*340 | 50*50 ~ 510*510 | 80*50 ~ 650*610 | 80*50 ~ 1500*350 |
| TransportDirection | שמאל-ימין; ימין-שמאל; שמאל-שמאל; ימין-ימין | |||
| מערכת תמיכה | סיכה מגנטית/שולחן למעלה למטה מותאם/גוש תמיכה | |||
| מערכת הידוק | הידוק צד, פיית ואקום, לחץ Z נשלף אוטומטי | |||
| ראש מדפסת | שני ראשי הדפסה ממונעים עצמאיים | |||
| מַגָב סוּג | נירוסטה (סטנדרטית), פלסטיק | |||
| מערכת ניקוי | יבש, רטוב, ואקום | |||
| בְּדִיקָה | בדיקת דו מימד (סטנדרטי) | |||
| ספק כוח | AC:220±10%,50/60HZ,3Kw | |||
| שיטת בקרה | שליטה במחשב | |||
| מימד (מ'מ) | 1220*1355*1500 | 1220*1530*1500 | 1330*1530*1500 | 2500*1220*1500 |
| מִשׁקָל | כ: 1250 ק'ג | כ: 1300 ק'ג | כ: 1300 ק'ג | בערך: 1800 ק'ג |
| דֶגֶם | I.C.T-5134 | I.C.T-6534 | I.C.T-1200(LED) |
| גודל מסגרת (מ'מ) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 850*850 |
| גודל PCB (מ'מ) | 50*50 ~ 400*340 | 50*50 ~ 510*510 | 80*50 ~ 650*610 |
| מימד (מ'מ) | 1220*1355*1500 | 1330*1530*1500 | 2200*1200*1500 |
| מִשׁקָל | כ: 1250 ק'ג | כ: 1300 ק'ג | כ: 1500 ק'ג |
3. תנור הלחמה מחדש
מערכת ניהול שטף אפקטיבית גבוהה
מערכת הגנת חנקן ביציבות גבוהה
מערכת קירור עם ביצועים גבוהים
| דֶגֶם | ליירה 622 | ליירה 622N | ליירה 732/733 | ליירה 732N/ 733N |
| כמות אזורי חימום מראש | 6 | 6 | 7 | 7 |
| כמות אזורי השיא | 2 | 2 | 3 | 3 |
| מקסימום טמפרטורת הלחמה | חימום מוקדם אזורי 300 מעלות צלזיוס ו אזורי שיא350 מעלות צלזיוס | |||
| כמות אזורי קירור | 2 | 2 | 2 | 3 |
| רוחב רשת | 440 מ'מ סטנדרטי (אופציה 560 & 680 מ'מ) | |||
| רוחב מסילה | מסילה בודדת: 50 - 460 מ'מ, אפשרות: 50 - 686 מ'מ רוחב אחר על פי בקשה. Duo Rail Standard: 50 - 290 מ'מ*2 | |||
| Dimensions | 5150*1400*1500 מ'מ | 5150*1400*1500 מ'מ | 5850*1400*1500 מ'מ | 6250*1400*1500 מ'מ |
| מִשׁקָל | 2400 ק'ג | 2600 ק'ג | 2800 ק'ג | 3000 ק'ג |
| דֶגֶם | ליירה 622 | ליירה 622N | ליירה 732/733 | ליירה 732N/ 733N | ליירה 933/934 | ליירה 933N/ 934N |
| כמות אזורי חימום מראש | 6 | 6 | 7 | 7 | 9 | 9 |
| כמות אזורי השיא | 2 | 2 | 3 | 3 | 3 | 3 |
| מקסימום טמפרטורת הלחמה | אזורי חימום מראש 300 מעלות צלזיוס ואזורי שיא 350 מעלות צלזיוס | |||||
| כמות אזורי קירור | 2 | 2 | 2 | 3 | 3 (אפשרות 4) | |
| רוחב רשת | 440 מ'מ סטנדרטי (אפשרות 560 ו-680 מ'מ) | |||||
| רוחב מסילה | מסילה בודדת: 50 - 460 מ'מ, אפשרות: 50 - 686 מ'מ רוחב אחר על פי בקשה. Duo Rail Standard: 50 - 290 מ'מ*2 | |||||
| Dimensions | 5150*1400*1500 מ'מ | 5150*1400*1500 מ'מ | 5850*1400*1500 מ'מ | 6250*1400*1500 מ'מ | 6950*1400*1500 מ'מ | 7350*1400*1500 מ'מ |
| מִשׁקָל | 2400 ק'ג | 2600 ק'ג | 2800 ק'ג | 3000 ק'ג | 3200 ק'ג | 3400 ק'ג |
