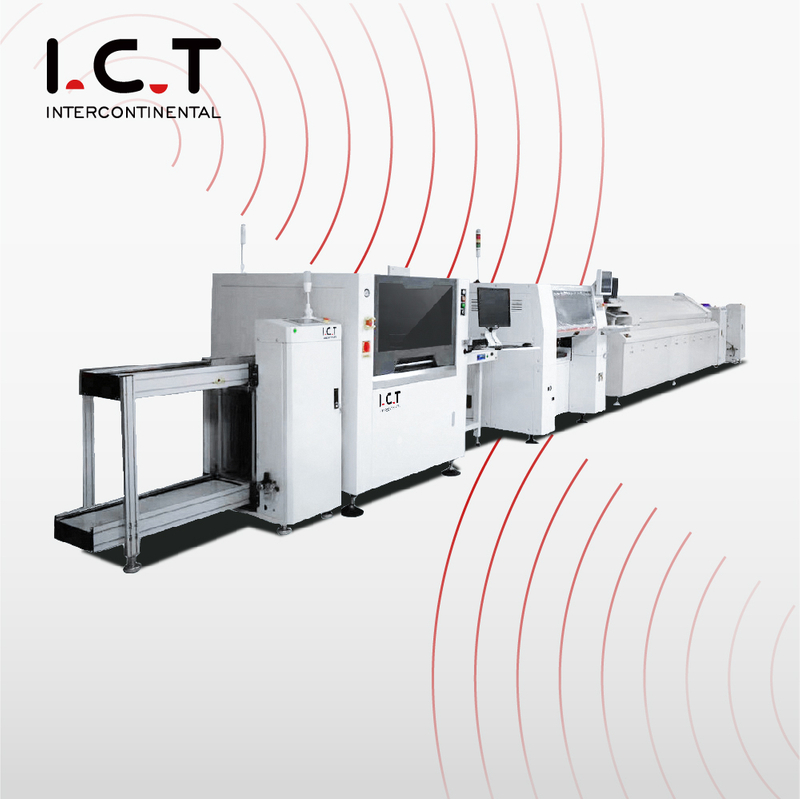

| קו ייצור SMT במהירות גבוהה
קו הייצור High Speed SMT מ-ICT פותח עבור יצרנים שמתעדפים את יעילות התפוקה מבלי להתפשר על דיוק ההרכבה. פתרון זה משלב מושגי אוטומציה מתקדמים עם קצב ייצור מאוזן, מה שהופך אותו למתאים לסביבות ייצור אלקטרוניקה בנפח גבוה. על ידי שילוב לוגיסטיקה אופטימלית, תפעול ציוד מסונכרן ובקרת תהליכים חכמה, הקו מספק תפוקה עקבית לאורך מחזורי ייצור ממושכים. במקום להתמקד אך ורק במהירות המכונה, ה-ICT מדגיש תיאום קווים כולל כדי למקסם את התפוקה האמיתית. גישה זו מציבה את המערכת כקו ייצור SMD הטוב ביותר עבור מפעלים המחפשים פרודוקטיביות בת קיימא ויציבות תפעולית לטווח ארוך.
| תכונה
ארכיטקטורת קו במהירות גבוהה
קו הייצור High Speed SMT בנוי כמערכת מסונכרנת מלאה כאשר כל שלב בתהליך פועל בתיאום עם זרימת העבודה כולה. העברת לוח, חציצה וטיפול בחומרים מותאמים לביטול זמן סרק וצווארי בקבוק. פריסת הקו תומכת בפעולה רציפה תוך מתן גמישות לשינויים במוצר. איזון קווי חכם מבטיח שביצועים מהירים נשמרים על פני עיצובי PCB שונים. גישה זו ברמת המערכת מאפשרת ליצרנים להשיג תפוקה גבוהה תוך שמירה על עקביות התהליך והתנהגות ייצור צפויה.
מערכת הדפסת הלחמה
יישום מדויק של משחת הלחמה הוא קריטי בסביבות ייצור מהירות. קטע ההדפסה מוגדר ליישור מהיר, בקרת סטנסיל יציבה ושחרור הדבקה עקבי בפורמטים שונים של לוח. אימות אוטומטי מבטיח דיוק הדפסה לפני שהלוחות ממשיכים במורד הזרם, וממזער את התפשטות הפגמים. פונקציות ניהול ההדבקה והניקוי מיועדות לפעולה ללא הפרעה, התומכות בריצות ייצור ממושכות. תצורת הדפסה זו מספקת בסיס אמין לקו הייצור הטוב ביותר של SMD על ידי הבטחת איכות יציבה במעלה הזרם בתנאי ייצור מהירים.
יכולת מיקום במהירות גבוהה
מכונות השמה הן הכוח המניע מאחורי קו הייצור של High Speed SMT. מצוידים במערכות ראייה מתקדמות ובבקרת תנועה דינמית, הם שומרים על דיוק המיקום גם במהירויות גבוהות. סידורי הזנה גמישים מאפשרים שינויים מהירים בהגדרה תוך תמיכה בתערובות רכיבים מורכבות. המערכת מספקת תוצאות מיקום עקביות על פני נפחי ייצור גדולים, מה שהופך אותה למתאימה ליצרנים המחפשים את הביצועים הטובים ביותר של מכונות smt בתוך פתרון קו שלם. איזון זה של מהירות ודיוק תומך הן בפריון והן באמינות המוצר.
תהליך הלחמה מחדש
קטע ההלחמה מחדש מתוכנן לתמוך בתפוקה במהירות גבוהה מבלי להקריב את היציבות התרמית. בקרת טמפרטורה רב-אזורית מאפשרת פרופיל מדויק עבור חומרי PCB שונים וצפיפות רכיבים. סנכרון המסוע מבטיח מחזורי חימום וקירור עקביים, הפחתת פגמי הלחמה ומתח תרמי. מערכת הזרימה החוזרת משתלבת בצורה חלקה עם מיקום במעלה הזרם ובדיקה במורד הזרם, תוך שמירה על זרימת קו חלקה. סביבת הלחמה מבוקרת זו חיונית להשגת תוצאות אמינות בקו ייצור SMD SMT במהירות הגבוהה ביותר.
בדיקה ובקרת איכות
מערכות בדיקה מוטבעות ממוקמות כדי לספק משוב מיידי במהלך הייצור. בדיקה אופטית אוטומטית מאמתת את דיוק המיקום, איכות ההלחמה וכיוון הרכיבים לאחר הזרמה מחדש. נתוני הבדיקה מקושרים לשלבי תהליך מוקדמים יותר, המאפשרים ניתוח מהיר ופעולה מתקנת. אסטרטגיית איכות בלולאה סגורה זו מסייעת ליצרנים לשמור על סטנדרטים עקביים תוך שהם פועלים במהירות גבוהה. על ידי הטמעת בדיקה ישירות בזרימת הייצור, הקו תומך הן ביעילות והן בהבטחת איכות ארוכת טווח.
| מִפרָט
| פרטי | קטגוריה | פרויקטים |
|---|---|---|
| דרישות פריסת מפעל | פריסת מעגל אוויר במפעל | השתמש במקור אוויר מהמפעל או במכונת אוויר דחוס נטולת שמן נפרדת. הלחץ צריך להיות גדול מ-7 ק'ג/סמ'ר. |
| פריסת חשמל במפעל | AC220 חד פאזי (220±10%, 50/60Hz) תלת פאזי AC 380V (380±10%, 50/60Hz) | |
| פריסת אגזוז במפעל | קצב הזרימה המינימלי של צינור הפליטה הוא 500 רגל מעוקב לדקה (14.15 מ'ק לדקה) | |
| פריסת תאורה במפעל | התאורה האידיאלית במפעל היא 800~1200LUX, לפחות לא פחות מ-300LUX. | |
| פריסת טמפרטורת המפעל | טמפרטורת הסביבה של סדנת הייצור היא 23±3°C, בדרך כלל 17~28°C, והלחות היחסית היא 45%~70%RH. | |
| הכנת חומר | רשימת BOM | רשום את כל החלקים והכמויות הדרושים להרכבת קו ייצור PCBA. |
| קובץ CAD | קובץ עיצוב דיגיטלי לתכנון פריסת PCB והגדרת מכונה. | |
| קובץ גרבר | קובץ סטנדרטי לייצור והדפסת PCB סטנסיל. | |
| הדבקת הלחמה | חומר מיושם על רפידות לפני הנחת רכיבים במדפסת. | |
| חומרי רכיב SMD | חלקי הרכבה על פני השטח כמו שבבים ונגדים למיקום. | |
| אלכוהול תעשייתי | משמש לניקוי לוחות ושבלונות במהלך תהליך ההתקנה. | |
| חגורת ספייס | סרט לחיבור סלילי הזנה מבלי לעצור את הקו. | |
| סטֶנסִיל | גיליון מתכת עם חורים להדפסת הדבקת הלחמה בצורה מדויקת. |
| רשימת ציוד קו SMT
ICT מייצר קו ייצור PCBA באיכות גבוהה אמיתי. מעמיס ואקום נותן ללוח נקי. מדפסת אוטומטית לשים הדבק נכון. Placer סט שבב נכון. אזורים רבים מזרימים מחדש הלחמה קשה. טוב AOI מוצא הכל רע. קו הישאר חזק. תשואה גבוהה. עלות נמוכה. אין משחק. הפוך עבור עבודה קשה לרכב בריאות אור. לוח בוא מוכן בעולם האמיתי. אנחנו חוזרים מלאים.
| שם המוצר | ייעוד בקו SMT |
|---|---|
| מטען PCB | טוען אוטומטית PCB חשופים לקו. |
| מדפסת הדבק הלחמה | מדפיס משחת הלחמה על רפידות PCB בצורה מדויקת. |
| מכונת בחירה ומקום | הרכבת רכיבים על גבי PCB במדויק. |
| התנור מחדש | ממיס הלחמה ליצירת מפרקים מוצקים. |
| מכונת AOI | בודק חיבורי הלחמה וליקויי מיקום. |
| מכונת SPI | בודק גובה ואיכות משחת הלחמה. |
| ציוד למעקב | מתעד ועוקב אחר נתוני ייצור: מכונת סימון לייזר /מתקן תוויות/מדפסת הזרקת דיו |
| מכונת ניקוי SMT | משמש לניקוי PCB, סטנסילים, מתקנים, חרירים וכו'. |
| מכונת ניתוב PCB בלייזר | חתוך את ה-PCBA למוצר הסופי |
| סרטון הצלחת לקוחות

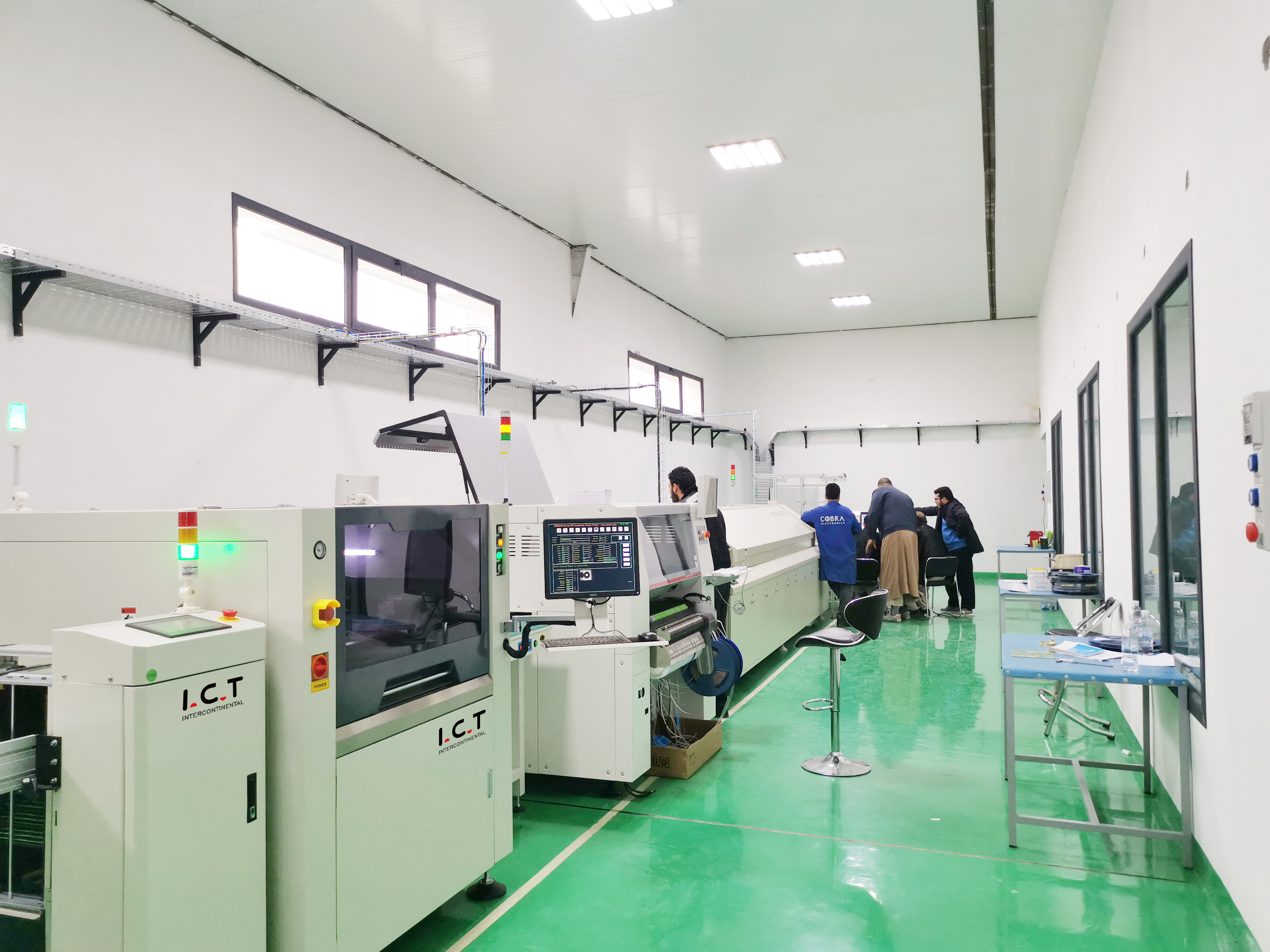

ICT תמכה בפרויקט מבוסס ארה'ב לייצור מודולי טעינת USB של מושבי מטוסים, המספקת קו ייצור SMT משולב בשילוב עם מערכת ציפוי קונפורמית. הפתרון תוכנן כדי להבטיח תפוקה יציבה ואיכות ניתנת למעקב עבור האלקטרוניקה של תא תעופה. הדפסה אוטומטית, מיקום במהירות גבוהה, הלחמת זרימה מבוקרת ובדיקה מוטבעת תואמו עם תהליכי ציפוי ואשפרה סלקטיביים. המערכת השלמה אפשרה הרכבה אמינה של מודולי כוח ובקרה המשמשים ביישומי ישיבה למטוסים, תוך עמידה בדרישות עקביות ובקרה קפדנית של תהליך.
| תמיכה בשירות והדרכה
ICT מספקת שירותי תמיכה מקיפים כדי להבטיח פעולה חלקה של קו הייצור SMT במהירות גבוהה. סיוע טכני מתמקד בהבנת תהליכים, תיאום ציוד ואופטימיזציה של ייצור. תוכניות הדרכה מדגישות תרחישי ייצור אמיתיים, ועוזרות למפעילים ומהנדסים להבין כיצד מכונות בודדות מתקשרות בתוך הקו השלם. תיעוד סטנדרטי והנחיות תפעוליות מסופקים כדי לתמוך בהעברת ידע פנימי. גישת שירות זו מסייעת ללקוחות לשמור על תפוקה יציבה תוך פיתוח יכולת תפעולית עצמאית.
| משוב לקוחות
יצרנים המשתמשים בפתרונות ICT מהירים SMT מדווחים לעתים קרובות על שיפורים בקצב הייצור ובעקביות התפוקה. משוב מדגיש תיאום קו חלק, צמצום זמן השבתה לא מתוכנן ותוצאות איכות צפויות. בפרויקטים הכוללים מודולי טעינת USB של מטוסים, הלקוחות מציינים בקרה משופרת על איכות ההלחמה ויעילות הבדיקה. קו הייצור של SMT במהירות גבוהה מוכר באספקת רווחי יעילות מדידים תוך שמירה על אמינות התהליך בסביבות ייצור תובעניות.
| הסמכות ותקנים
קו ייצור ICT High Speed SMT להתיישר עם תקני ייצור ואיכות בינלאומיים. מהדפסת משחת הלחמה ועד לבדיקה סופית, כל שלב בתהליך תומך במעקב ובבקרת איכות עקבית. שילוב הציוד פועל בהתאם להנחיות חשמל, בטיחות ותהליכים סטנדרטיים כדי להבטיח פעולה אמינה. גישת עיצוב מכוונת תקנים זו מסייעת ליצרנים לעמוד בדרישות האיכות הרגולטוריות והפנימיות תוך שמירה על ביצועי ייצור במהירות גבוהה.
| אודות חברת ICT ומפעל
ICT היא ספקית עולמית של פתרונות ייצור אלקטרוניקה, המתמחה בקווי ייצור SMT, מערכות אוטומציה וטכנולוגיות בדיקה. עם ניסיון רב בפרויקטים במגזרי תאורה, תעופה, מוצרי אלקטרוניקה ותעשייתיים, ICT מתמקד באספקת מערכות מעשיות ומוכנות לייצור. החברה שמה דגש על אמינות, גמישות ושיתוף פעולה ארוך טווח, ועוזרת ללקוחות לבנות קווי ייצור יעילים התומכים בצמיחה מתמשכת ובצורכי ייצור מתפתחים.
