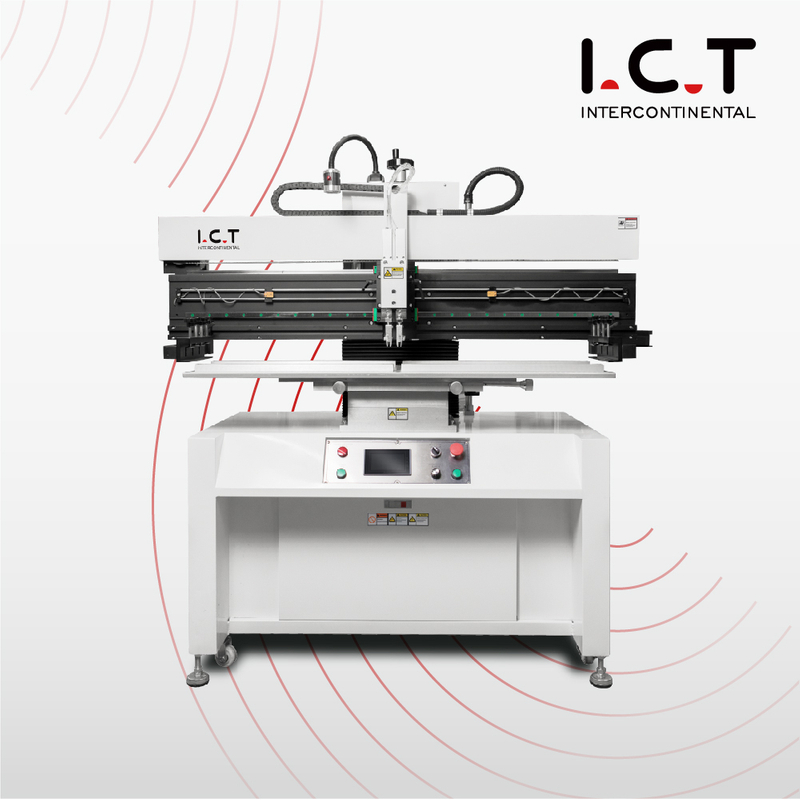

| מכונת הדפסה מקצועית של משחת הלחמה לקווי PCB ארוכים בנפח גבוה
מכונת הדפסת הלחמה ידנית SMT ידנית P12 משמשת כמכונת הדפסת הלחמה חזקה בקווי SMT ארוכי לוח. מסלולי הדרכה ליניאריים של טייוואן TBI ומנוע צעד SANYO מניעים תנועה מדויקת להדבקה מושלמת על לוחות 1200 מ'מ. מערכת מגב מתלה הופכת את ההדפסה לאחידה יותר. מד לחץ מדויק ותצוגת בקר מהירות מאפשרים למפעילים להגדיר כוח ומהירות אידיאליים. ספסל אוניברסלי מודולרי עם התקן יישור ללוח ומסגרת PCB תומך במעגלים חד צדדיים או דו צדדיים בעובי 0.2-6 מ'מ. זרועות מסגרת סטנסיל מתכווננות מ-370×470 מ'מ ל-1750×650 מ'מ. הדפסה אוטומטית; איכות הדפסה יציבה ויעילה. רק מחזור של 220W ו-≤12 שניות הופכים את מדפסת הסטנסיל מסך ההרכבה המלאה Smd לאידיאלית עבור תחנות בסיס 5G, קירות LED או לוחות אם תעשייתיים.
| תכונה
הסיכה ובלוק התמיכה יתאימו ל-PCB חד-צדדיים ודו-צדדיים שונים, והפין בגודל שונה יהיה מתאים לחורים שונים של PCB. פעולה פשוטה, המיקום מדויק, והמיקום הקבוע גמיש ומתכוונן. מנוע צעד מיובא של טייוואן מסילה מנחה מדויקת מבטיחה יציבות, ניתן להרים את מערכת המגב על ידי המרה ידנית להוספת הדבקת הלחמה ופעולת ניקוי, הגבלת התאמה גמישה של החיישן כדי להפחית את נסיעות התחבורה. זה מאפשר למדפסת הסטנסיל החצי אוטומטית Pcb להחזיק לוחות ארוכים מוצקים בסלע בקווי ייצור PCB ומונע מעבר הדבק למניחים.
מבנה מגב חיבור ישיר. המגב נשלט באופן עצמאי על ידי שני צילינדרים בעלי דיוק גבוה כדי להבטיח לחץ מדויק ויציב. מסילות המיקום הכפולות מבטיחות את הדיוק והיציבות של המגב. תפעול מסך מגע. ממשק MMI באנגלית ידידותי, פונקציית הוראה וניווט. מצב פעולה: ידני, חצי אוטומטי ואוטומטי מלא. חלקי הבקרה הליבה מאמצים מותגים מיובאים באיכות גבוהה כדי להבטיח את היציבות והתפעול של מדפסת SMT הידנית. הדפסה אוטומטית, איכות הדפסה יציבה ויעילה. זה מספק משחה ללא רבב למקטעים ארוכים של זרימה חוזרת בקווי ייצור PCB כמעט ללא חיבורים קרים.
| מִפרָט
| דֶגֶם | P3 | P6 | P12 | P15 |
| דִיוּק | +/- 0.05 מ'מ | +/- 0.05 מ'מ | +/- 0.05 מ'מ | +/- 0.05 מ'מ |
| גודל PCB | 300 x 350 מ'מ | 600 x 350 מ'מ | 1200 x 350 מ'מ | 1500 x 350 מ'מ |
| גודל הפלטפורמה | 320 x 400 מ'מ | 700 x 400 מ'מ | 1350 x 400 מ'מ | 1650 x 400 מ'מ |
| גודל סטנסיל (מ'מ) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| עובי PCB | 0.2 - 6 מ'מ | 0.2 - 6 מ'מ | 0.2 - 6 מ'מ | 0.2 - 6 מ'מ |
| מיקום סטנסיל | יָדָנִי | יָדָנִי | יָדָנִי | יָדָנִי |
| זמן מחזור | < 10 שניות | < 10 שניות | < 12 שניות | < 12 שניות |
| צריכת חשמל | 200 W | 200 W | 220 W | 220 W |
| ספק כוח | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ |
| לחץ אוויר | 4.5-6 ק'ג/ס'מ | 4.5-6 ק'ג/ס'מ | 4.5-6 ק'ג/ס'מ | 4.5-6 ק'ג/ס'מ |
| מהירות מגב | 0-200 מ'מ/שנייה | 0-1200 מ'מ/שנייה | 0-200 מ'מ/שנייה | 0-200 מ'מ/שנייה |
| מֵמַד | 850x750x1650 מ'מ | 1050x750x1650 מ'מ | 1660x750x1650 מ'מ | 2100x750x1650 מ'מ |
| מִשׁקָל | 280 ק'ג | 300 ק'ג | 356 ק'ג | 430 ק'ג |
| אורך מגב | 250 מ'מ | 250 מ'מ | 250 מ'מ | 250 מ'מ |
| גובה הפלטפורמה | 950 מ'מ | 950 מ'מ | 950 מ'מ | 950 מ'מ |
| אפשרות: ניתן להתאים גודל מיוחד | ||||
* ICT ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להיות מעודכנים ללא הודעה מוקדמת.
| רשימת ציוד קו SMT

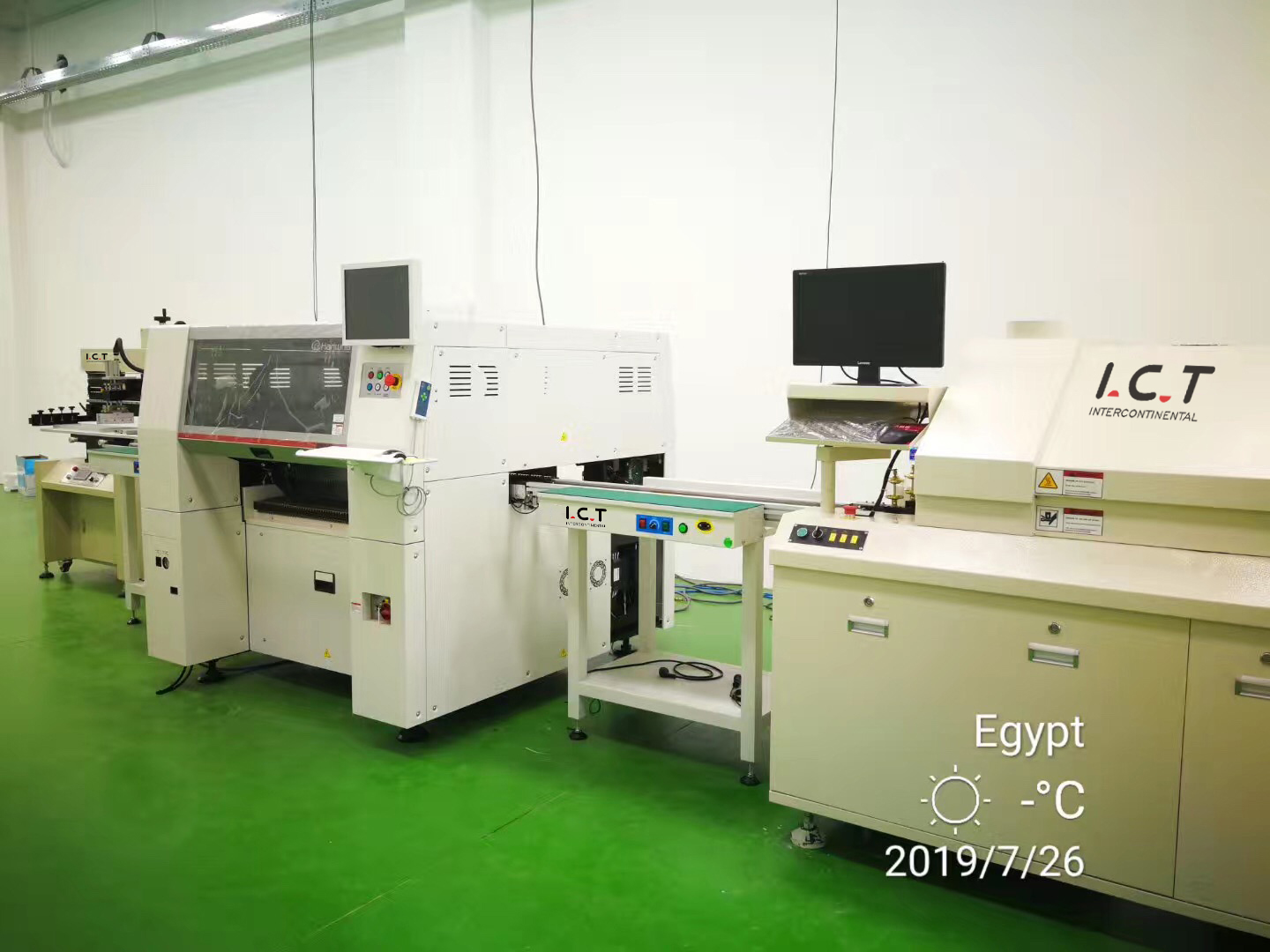

קו ייצור PCBA באיכות גבוהה כולל ציוד מתקדם להרכבת PCB יעילה ומדויקת. קו ה-SMT האוטומטי לחלוטין כולל מעמיס, מדפסת אוטומטית ליישום הלחמה מדויקת, מכונת בחירה ומקום למיקום מדויק של רכיבים, תנור זרימה חוזרת להלחמה אמינה ומערכת AOI לבדיקת פגמים יסודית. קו ייצור PCBA באיכות גבוהה זה מבטיח פעולה חלקה, אמינות גבוהה והרכבת SMT בעלות נמוכה, העומדת בדרישות התעשייה המגוונות.
| שם המוצר | ייעוד בקו SMT |
|---|---|
| מטען PCB | טוען אוטומטית PCB חשופים לקו. |
| מדפסת הדבק הלחמה | מדפיס משחת הלחמה על רפידות PCB בצורה מדויקת. |
| מכונת בחירה ומקום | הרכבת רכיבים על גבי PCB במדויק. |
| התנור מחדש | ממיס הלחמה ליצירת מפרקים מוצקים. |
| מכונת AOI | בודק חיבורי הלחמה וליקויי מיקום. |
| מכונת SPI | בודק גובה ואיכות משחת הלחמה. |
בודק את תקינות מפרק הלחמה פנימי ומזהה פגמים נסתרים. | |
| מכונת ניקוי SMT | משמש לניקוי PCB, סטנסילים, מתקנים, חרירים וכו'. |
| מכונת חיתוך PCB | חתוך את ה-PCBA למוצר הסופי |
| ציוד למעקב | מתעד ועוקב אחר נתוני ייצור: מכונת סימון לייזר /מתקן תוויות/מדפסת הזרקת דיו |
| תיאור מקרה להצלחת הלקוח - מפעל LED של ערב הסעודית
יצרנית ציוד 5G סעודי הזמינה את קו ה-SMT עם לוח גדול-מפתח מ-ICT הכולל את מכונת ההדפסה של הלחמה, מכשירי JUKI במהירות גבוהה ותנור L12 עבור לוחות תקשורת בקוטר 1200 מ'מ. המהנדסים שלנו נסעו לריאד, שילבו את המדפסת עם מסועי SMEMA רחבים, אופטימיזו את ההדבקה לפאנלים ארוכים וערכו שבעה ימים של הדרכה על הגדרות בפורמט גדול ואופטימיזציה של קווים. פס הייצור של PCB השיג קיבולת מלאה במשמרת הבאה עם כיסוי הדבקה מלא עד המיקום ואפס כשלים מוקדמים. הלקוח חגג את התמיכה הגלובלית המהירה, הארגזים הכבדים וההדרכה המומחית שהפעילו את כל קו הייצור של SMT באופן מיידי.
| גלובלית בהדרכה שירות ותמיכה
ICT מספקת תמיכה מלאה בקו ייצור SMT עם לוח ארוך: סכימות SMEMA רחבות בחינם, וידאו יישון של 48 שעות לפני אספקה, אינטגרציה של מסוע בשטח, שיעורי מפעילי פאנלים גדולים של 7-10 ימים, חבילת חלקי חילוף לשנה, אבחון מרחוק ללא הגבלה באמצעות אפליקציה או וידאו וביקורות ביצועים תקופתיות. 20 המהנדסים שלנו מסייעים ל-72 מדינות עם תגובה ראשונית של 4 שעות ועזרה חירום 24/7. כל מכונת הדפסה להדבקת הלחמה מפעילה סימולציה מורחבת של קו מלא ובדיקה של 100% במפעל שלנו בגודל 12,000 מ'ר ISO9001. לקוחות מאבטחים קווי ייצור PCB בעלי תפוקה גבוהה, החזר מהיר ושותפויות שמתרחבות יחד.
| ביקורות לקוחות
1600+ קווי SMT בפורמט גדול ב-72 מדינות מסתמכים על ICT הם משבחים עיצובים מותאמים אישית עם חגורות רחבות לרצפות מרווחות, ארגזים מחוזקים להובלה ימית בטוחה, הכשרה ארוכת לוח שהופכת צוותים למומחים, התאמות מרחוק מיידיות המונעות זמן השבתה וביקורים קבועים שמגדילים את ה-UPPH ב-20%. מפעלים מתרחבים בצורה חלקה מכיוון שתמיכה מלאה פירושה פגמים מינימליים, עלויות נמוכות יותר ושיתוף פעולה מתמשך.
| הסמכות ותקנים
כל מכונות הדפסת הלחמה כוללות CE, RoHS, ISO9001:2015 ופטנטים. בדיקות תאימות של פאנלים גדולים ובדיקות של 100% עומדות בתקנים של האיחוד האירופי, ארה'ב ובעולם עבור פסי ייצור PCB. אלה מבטיחים יישום משחה בטוח, עגינה רחבה חלקה, רכיבים עמידים ותפעול ידידותי לסביבה - אמינות מלאה מהלוח הארוך הראשון.
| אודות חברת ICT והמפעל שלנו
טכנולוגיית המידע החלה ב-2012 וכיום מנהלת מפעל מודרני בשטח של 12,000 מ'ר בדונגגוואן, סין, עם 89 צוות עובדים מסור ו-20 מהנדסים מנוסים. אנו מתכננים, מייצרים ובודקים קווי ייצור SMT שלמים תחת תקני ISO9001 מחמירים. יותר מ-1600 קווי SMT ב-72 מדינות מוכיחים את האיכות והשירות האמינים שלנו. שמונה משרדים גלובליים ומחסנים מקומיים מבטיחים חלקים ותמיכה מהנדסים תוך 48 שעות בכל מקום. לקוחות גדלים עם התמחור הישר שלנו, המשלוח המהיר שלנו ושדרוגי התוכנה החינמיים לכל החיים.
