| פרטי | מפרט |
|---|---|

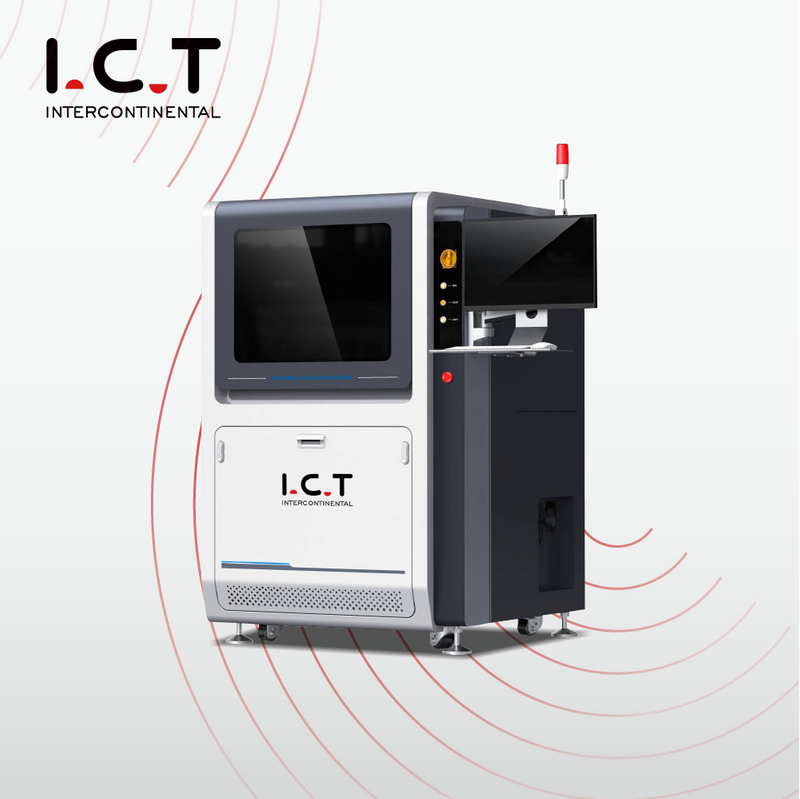

| דֶגֶם | ICT-FAI1095 |
| גודל PCB מקסימלי | 50 מ'מ x 50 מ'מ ~ 450 מ'מ x 400 מ'מ |
| גובה PCB | עד 25 מ'מ, תחתון 40 מ'מ |
| דִיוּק | 0.05% |
| טווח תצוגת מדידה | R: 0.01m אוהם ~ 99.9999M אוהם |
| L: 0.01nH ~ 9999.9H | |
| C: 0.00001pF ~ 9.9999F | |
| תדירות בדיקה | 20Hz ~ 300KHz |
| מהירות זיהוי ממוצעת | 1 שנייה/רכיב |
| זיהוי סוג כיסוי | סוג נתונים: שימוש שגוי ב-BOM, מיקומים חוזרים, הגדרה חסרה של קואורדינטות XY, הגדרות מרובות; |
| לוח מעגלים: משחות מרובות, חלקים חסרים, חלקים שגויים, הפוך, התהפכות, היסט, סיבוב וכו'. | |

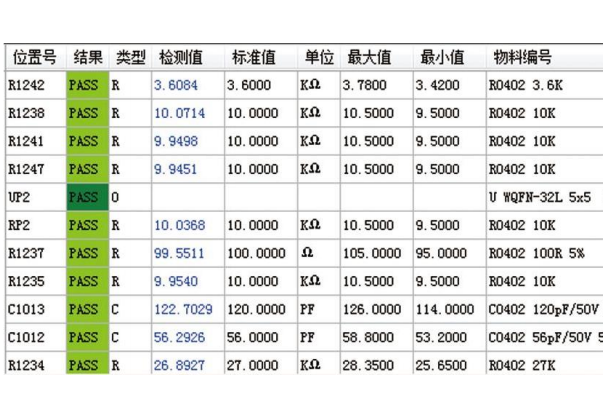

| בקרת תהליכים SPC | נתוני הבדיקה נרשמים לאורך כל התהליך, ניתן להוציא דוחות בפורמטים של Excel ו-PDF. |
| זווית רכיב | תמיכה ברכיבים של 0°, 90°, 180°, 270° ו-45°, 135°, 225° וחלקים אלכסוניים אחרים. |
| מצב שרת | באמצעות מסד נתונים מרכזי, ניתן לנהל נתונים של מספר FAIs באופן מרכזי. |
| ספק כוח | AC 220V, 50/60Hz, פחות מ-1.5KVA |
| Dimensions | 1085 מ'מ x 1122 מ'מ x 1638 מ'מ |
| מִשׁקָל | 700 ק'ג |
* ICT ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להיות מעודכנים ללא הודעה מוקדמת.
| רשימת ציוד קו SMT
ICT מספקת פתרונות קו ייצור SMT מקיפים המכסים את תהליך ייצור האלקטרוניקה המלא מתחילתו ועד סופו. המערכות שלנו משלבות טיפול בלוח, הדפסת משחת הלחמה, מיקום רכיבים במהירות גבוהה, בדיקה, הלחמה חוזרת ואפשרויות גמישות לביטול לוח, לרבות מכונת ה-PCB Manual Depaneling Router עבור צורכי ייצור קטנים יותר. אנו תומכים בלקוחות בתכנון מלא של המפעל, בחירת ציוד, התקנה מקצועית, הדרכת מפעילים ואופטימיזציה מתמשכת. גישה זו מקצה לקצה מסייעת ליצרנים בתעשיות סמארטפונים, רכב, רפואה ואלקטרוניקה צריכה להשיג יעילות גבוהה יותר, איכות עקבית ויתרון תחרותי חזק בשוק של היום.
| שם המוצר | ייעוד בקו SMT |
|---|---|
| פס ייצור PCB SMD | סוהר קו ייצור SMT מלא אוטומטי |
| מעמיס מגזינים SMT | טוען אוטומטית PCB חשופים לקו. |
| מדפסת הדבק הלחמה | מדפיס משחת הלחמה על רפידות PCB בצורה מדויקת. |
| מכונת הרכבה SMT | הרכבת רכיבים על גבי PCB במדויק. |
| תנור זרימה חוזרת של BGA | ממיס הלחמה ליצירת מפרקים מוצקים. |
| סרטון הצלחת לקוחות - משלוח קו SMT ותמיכה בפורטוגל
בשנת 2026, ICT סיפקה בהצלחה קו ייצור SMT אוטומטי לחלוטין ללקוח בפורטוגל, המתמחה באלקטרוניקה לרכב, כולל פנסי רכב ובקרים. הקו, שכלל את SMT Online First Article Inspection Machine, היה משולב בצורה חלקה עם מכונות אחרות כגון מערכות איסוף-ומקום ותנורים מזרימים. המהנדסים שלנו סיפקו הדרכה ותמיכה טכנית באתר, והבטיחו התקנה חלקה וביצועים מיטביים. הלקוח דיווח על שיפורים משמעותיים ביעילות הייצור והפחתה בזמן ההשבתה.
| תמיכה בשירות והדרכה
ב-ICT, אנו מספקים שירותים מקיפים לשילוב ה-SMT Online First Article Inspection Machine בכל קו הייצור שלך. המהנדסים שלנו מבטיחים התקנה, כיול ושילוב חלקים, תוך שהם מציעים הדרכה מעמיקה על תפעול, תחזוקה ופתרון בעיות של המכונה. עם תמיכה מרחוק 24/7, אנו עוזרים לך למקסם את זמן הפעולה ולשמור על קו ייצור תפעולי ויעיל במלואו.
| מה הלקוחות שלנו אומרים
לקוחות מדגישים בעקביות את היעילות של מכונת בדיקת המאמר הראשון SMT Online של ICT בקווי הייצור שלהם. זיהוי התקלות האוטומטי של המערכת מפחית התערבות ידנית ושגיאות בדיקה, מה שמוביל לתפוקה מוגברת ולתפוקה איכותית יותר. לקוחות מעריכים את קלות האינטגרציה של המכונה ואת הזמן הנחסך באמצעות בדיקות אוטומטיות במהירות גבוהה, מה שהופך אותה לחלק חיוני בקווי SMT מודרניים.
| הסמכות ותקנים
המכונה SMT Online First Article Inspection Machine של ICT מאושרת במלואה, עומדת בתקנים בינלאומיים כגון CE, RoHS ו- ISO9001. אישורים אלו מבטיחים שהציוד עומד בתקני האיכות, הבטיחות והסביבה הגבוהים ביותר. עם פתרונות מוסמכים עבור כל קו הייצור של SMT שלך, אנו מבטיחים ביצועים אמינים ועמידה ברגולציה בכל הציוד.
| אודות חברת ICT ומפעל
ICT היא מובילה עולמית במתן פתרונות SMT, DIP וציפויים משולבים . עם למעלה מ-20 שנות ניסיון, אנו מתמחים בתכנון ואספקה של מערכי מפעל משולבים במלואם. צוות המהנדסים שלנו עובד בשיתוף פעולה הדוק עם לקוחות כדי ליצור פתרונות מותאמים לאופטימיזציה של קווי הייצור. אנו מבטיחים פעולה חלקה, זמן השבתה מופחת ואיכות משופרת בכל שלבי הייצור, ומסייעים ללקוחות ברחבי העולם לשפר את היעילות ולשמור על סטנדרטים איכותיים.
