| סקירה כללית של מדפסת סטנסיל ICT-1200 LED
מדפסת סטנסיל LED ICT-1200 היא מדפסת משחת הלחמה אוטומטית בעלת דיוק גבוה המיועדת ל-LED ולמוצרים גדולים אחרים. עם למעלה מ-25 שנות ניסיון, ICT מספקת פתרון מלא במפעל SMT, תוך שילוב מדפסת זו עם מערכות 4.0 ו-MES תעשייתיות לייצור אפס פגמים. הוא כולל אוטומציה מתקדמת, כולל כיול PCB אוטומטי, ניקוי שבלונות ולחץ מגב מתכוונן, המבטיח הדפסה באיכות מעולה. נמכרה מעל 1900 יחידות בשנת 2021, מדורגת במקום השני בתעשיית ה-SMT, מדפסת זו משתמשת ברכיבים מיובאים של המותג המוביל לחיים ארוכים ויציבות. אידיאלי עבור יצרנים המחפשים יעילות ואמינות, הוא תומך בסוגי PCB מגוונים כמו טלוויזיות LCD ואלקטרוניקה לרכב, עם ממשק Windows 10 ידידותי למשתמש לתפעול קל.
| תכונה
מדפסת סטנסיל LED ICT-1200 מציעה דיוק מיקום גבוה עם דיוק מיקום חוזר של ±0.015 מ'מ ודיוק הדפסה של 0.03 מ'מ. זה מבטיח שכל הדפסה מדויקת, ומפחיתה שגיאות בייצור. המכונה משתמשת במערכות ראייה מתקדמות עם מקורות אור טבעת אחידים לזיהוי סימני PCB שונים, מה שהופך אותה למתאימה לציפוי פח, ציפוי נחושת ועוד. העיצוב היציב שלו עם רכיבים מיובאים כמו ברגי כדור KURODA משפר את האמינות, ועוזר ליצרנים להשיג איכות עקבית על LED ו-PCB בגודל גדול.
מדפסת זו כוללת מערכת כיול PCB אוטומטית המתאימה את מיקום הלוח במדויק. מערכת התאמת הצמדה תלת-צירית מיישרת במהירות את ה-PCB, מונעת על ידי מנוע חיבור ישיר לדיוק גבוה. תכונה זו חוסכת זמן ומשפרת את יעילות הייצור על ידי הבטחת מגע חלק בין ה-PCB והסטנסיל. זה שימושי במיוחד עבור PCBs דקים או מעוותים, מציע יציבות ומפחית התאמות ידניות, המהווה יתרון מרכזי למפעלים המייצרים תאורת LED או אלקטרוניקה לרכב.
ה-ICT-1200 משתמש בראש הדפסה תלוי עם מערכת התאמת לחץ אוטומטית. זה מאפשר משוב ואיזון לחץ בזמן אמת, ומבטיח יצירת משחת הלחמה מושלמת. נשלט על ידי מנועי דריכה בעלי דיוק גבוה, מבנה גשר הקשת מספק לחץ יציב במהלך ההדפסה. תכונה זו אידיאלית עבור פלט באיכות גבוהה על סוגי PCB מגוונים, כולל טלוויזיות LCD ואלקטרוניקה כללית, מה שמשפר את הרבגוניות והביצועים של המכונה בקווי ייצור אוטומטיים.
| מִפרָט
| דֶגֶם | ICT-4034 | ICT5134 | ICT-5151 |
| גודל מסגרת (מ'מ) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| גודל PCB (מ'מ) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| כיוון תחבורה | שמאל-ימין; ימין-שמאל; שמאל-שמאל; ימין-ימין | ||
| מערכת תמיכה | סיכה מגנטית/שולחן למעלה למטה מותאם/גוש תמיכה | ||
| מערכת הידוק | הידוק צד (זרבובית ואקום, לחץ Z נשלף אוטומציה הוא אופציה) | ||
| ראש מדפסת | שני ראשי הדפסה ממונעים עצמאיים | ||
| סוג מגב | נירוסטה (סטנדרטית), פלסטיק | ||
| מערכת ניקוי | יבש, רטוב, ואקום | ||
| בְּדִיקָה | בדיקת דו מימד (סטנדרטי) | ||
| ספק כוח | AC:220±10%,50/60HZ,3Kw | ||
| שיטת בקרה | שליטה במחשב | ||
| מימד (מ'מ) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| דֶגֶם | ICT-6534 | ICT-6561 | ICT-9060 |
| גודל מסגרת (מ'מ) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| גודל PCB (מ'מ) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| מימד (מ'מ) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להיות מעודכנים ללא הודעה מוקדמת.

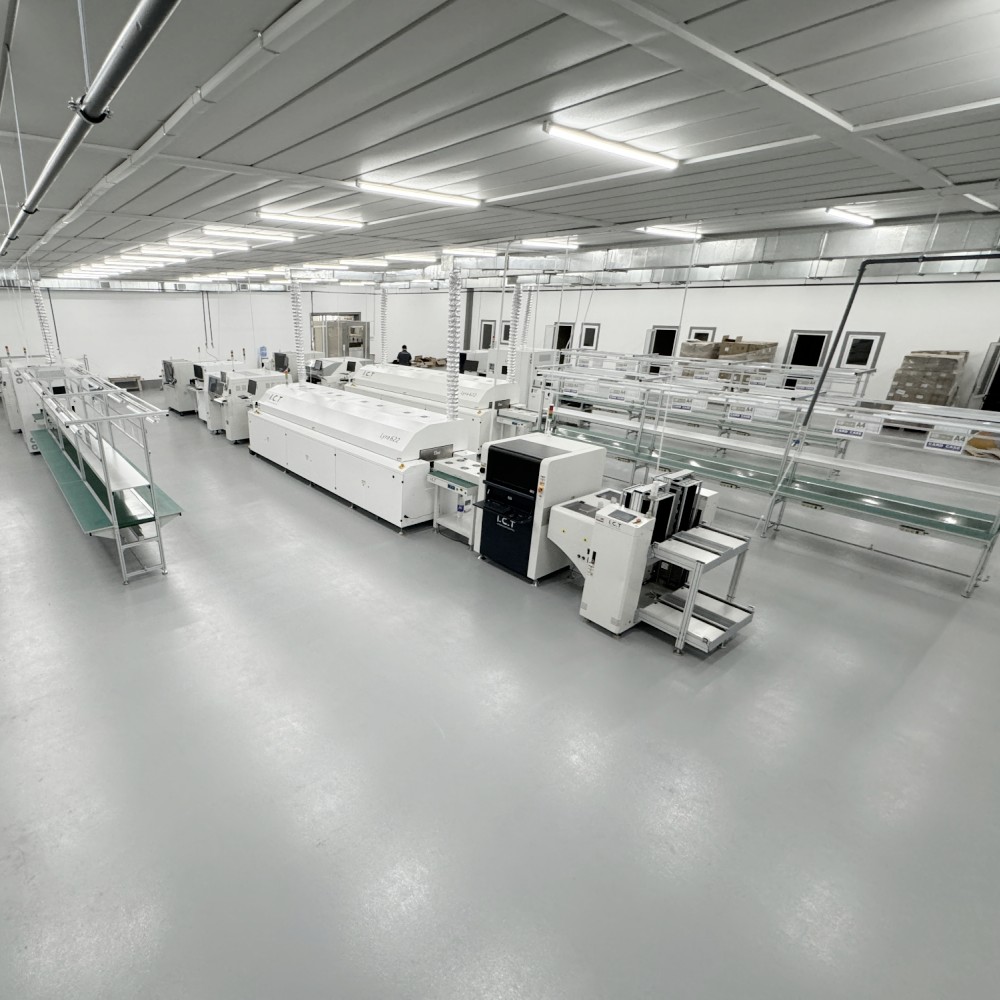

| רשימת ציוד קו SMT
קו הייצור האיכותי שלנו PCBA כולל ציוד מתקדם להרכבת PCB יעילה ומדויקת. קו ה-SMT האוטומטי לחלוטין כולל מעמיס, מדפסת אוטומטית ליישום הלחמה מדויקת, מכונת בחירה ומקום למיקום מדויק של רכיבים, תנור זרימה חוזרת להלחמה אמינה ומערכת AOI לבדיקת פגמים יסודית. קו ייצור PCBA באיכות גבוהה זה מבטיח פעולה חלקה, אמינות גבוהה והרכבת SMT בעלות נמוכה, העומדת בדרישות התעשייה המגוונות.
| שם המוצר | ייעוד בקו SMT |
|---|---|
| מטען PCB | טוען אוטומטית PCB חשופים לקו. |
| מדפסת הדבק הלחמה | מדפיס משחת הלחמה על רפידות PCB בצורה מדויקת. |
| מכונת בחירה ומקום | הרכבת רכיבים על גבי PCB במדויק. |
| התנור מחדש | ממיס הלחמה ליצירת מפרקים מוצקים. |
| מכונת AOI | בודק חיבורי הלחמה וליקויי מיקום. |
| מכונת SPI | בודק גובה ואיכות משחת הלחמה. |
| ציוד למעקב | מתעד ועוקב אחר נתוני ייצור: מכונת סימון לייזר /מתקן תוויות/ מדפסת הזרקת דיו |

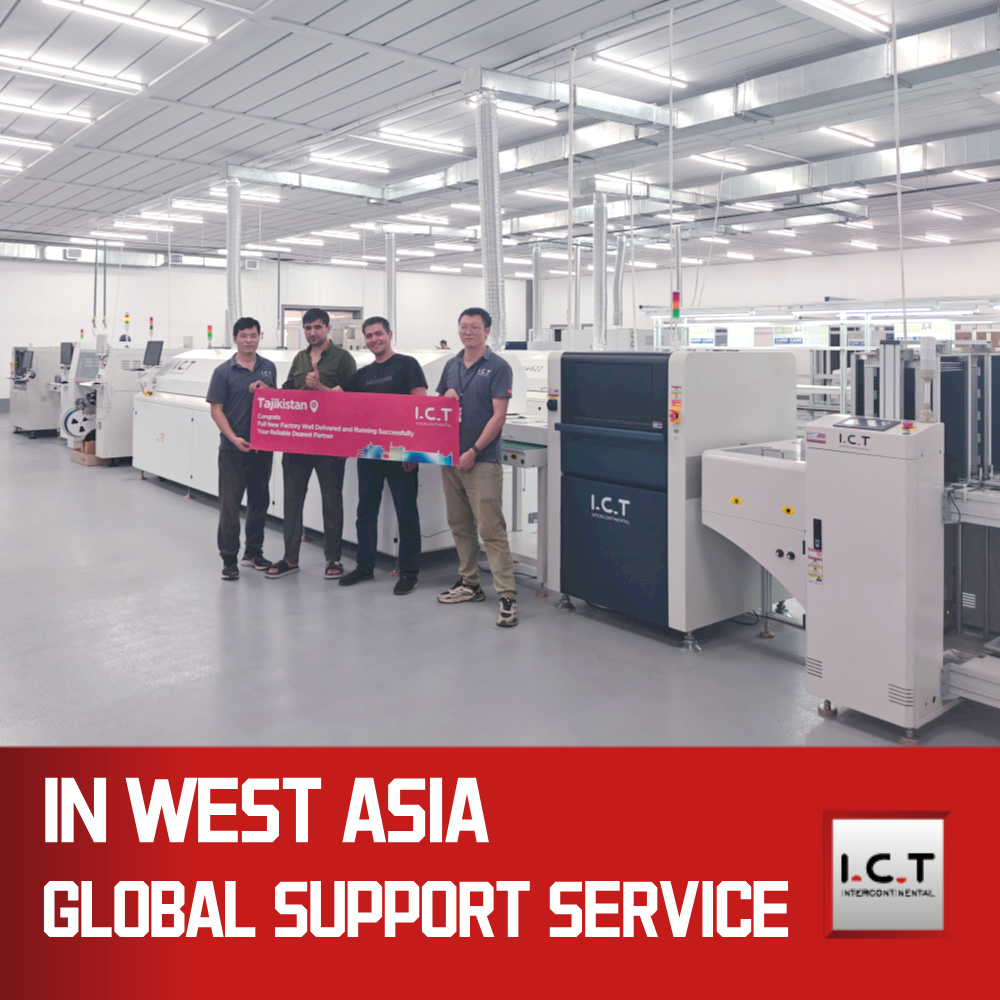

| סרטון הצלחת לקוחות
בשנת 2025, מהנדסי ICT ביקרו במפעל לקוחות באסיה, יצרנית של תאורת LED ביתית, כדי להתקין ולהתאמן על פתרון קו SMT אוטומטי מלא. הפרויקט כלל 13 מכונות באורך כולל של 29 מטר, אך הלקוח היה זקוק לה כדי להתאים לחלל באורך של 21 מ' על 5 מ' רוחב. ICT עיצב פריסה בצורת U, המתאים את הקו באורך 16 מ' על 2.7 מ' רוחב, העונה על צרכי הלקוח. לאחר יומיים של התקנה וניפוי באגים, ולאחר מכן שישה ימים של הכשרת ציוד ותמיכה טכנית, המסירה הושלמה בהצלחה, תוך שהיא מציגה את המומחיות של ICT ואת השירות הממוקד בלקוח.
| תמיכה בשירות והדרכה
ICT מציעה שירות והדרכה מקיפים כדי להבטיח ללקוחות לקבל את המיטב ממדפסת LED סטנסיל. הצוות שלנו מספק התקנה, תחזוקה ותמיכה טכנית באתר כדי לשמור על הייצור שלך בצורה חלקה. מפגשי ההדרכה מכסים תפעול מכונה, פתרון בעיות ואופטימיזציה של תהליכים, ומסייעים לצוות שלך להשתמש בציוד ביעילות. עם למעלה מ-25 שנות ניסיון, אנו מתאימים את התמיכה שלנו לצרכים שלך, מציעים שותפויות ארוכות טווח וזמני תגובה מהירים לטיפול בכל בעיה, ומבטיחים שהמפעל שלך יפעל בביטחון ובמינימום זמן השבתה.
| ביקורות לקוחות
לקוחות אוהבים את המהנדסים שלנו על התמיכה המיומנת והידידותית שלהם במהלך התקנות. הם משבחים את מדפסת LED סטנסיל על הדיוק והאמינות הגבוהה שלה בייצור. גם האריזה המוקפדת וההובלה הבטוחה של הציוד שלנו זוכות לציונים גבוהים. רבים מעריכים את התגובה המהירה שלנו לפתרון בעיות, הבטחת פעולות חלקות ובניית אמון בכל פרויקט.
| הסמכות ותקנים
ICT מחזיקה בתעודות יוקרתיות כמו CE, RoHS ו- ISO9001, מה שמבטיח שמדפסת LED סטנסיל שלנו עומדת בתקני בטיחות ואיכות גלובליים. יש לנו גם מספר פטנטים על תכונות חדשניות כמו מערכת הניקוי וטכנולוגיית ההפצה. אישורים ופטנטים אלו משקפים את המחויבות שלנו למצוינות ומספקים ללקוחות ציוד אמין ואיכותי.
| אודות חברת ICT והמפעל שלנו
ICT היא ספקית פתרונות ציוד אלקטרוני מובילה עם למעלה מ-25 שנות ניסיון, המשרתת יותר מ-1600 לקוחות ב-72 מדינות. יש לנו צוותי מחקר, פיתוח וייצור משלנו, המעסיקים 89 עובדים במתקן של 12,000 מ'ר. המפעל שלנו כולל תהליכי בדיקה קפדניים ומערכת ניהול איכות חזקה, המבטיחה מוצרים מהשורה הראשונה. עם צמיחה מהירה וקרן רשומה של 30 מיליון דולר, אנו מכסים את העולם, ומציעים פתרונות חדשניים כמו מדפסת LED סטנסיל כדי לענות על צורכי ייצור מגוונים.
