YSM10
Yamaha
| כַּמוּת: | |
|---|---|

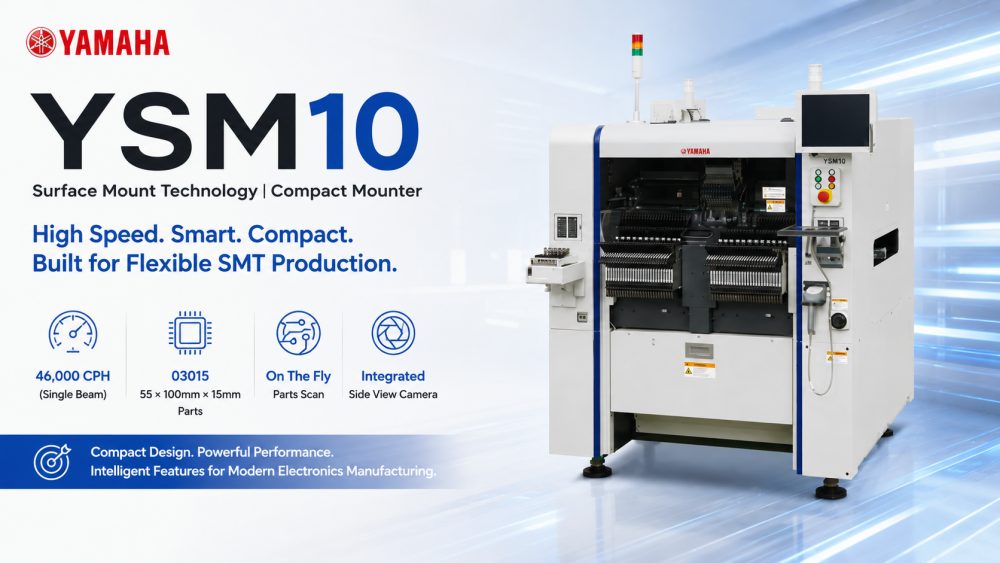

| מתקן SMT קומפקטי במהירות גבוהה
YSM10 מבית Yamaha משלב מהירות, דיוק וקומפקטיות בפתרון SMT pick-and-place אחד. עוצב עבור גדלי PCB קטנים עד בינוניים, הוא מטפל ביעילות ברכיבים החל משבבי 0201 ועד לחלקים גדולים יותר. המכונה מציעה תצורות מרובות ראש גמישות ומערכות ראייה משולבות, המבטיחות פרודוקטיביות גבוהה עם זמן הגדרה מינימלי. YSM10 אידיאלי עבור מפעלים הזקוקים להרכבת SMT אמינה מבלי לתפוס שטח ייצור גדול.
| תכונות המוצר
הרכבה במהירות גבוהה אחד על אחד
ראשי הקורה הבודדת של YSM10 בוחרים וממקמים רכיבים במהירות גבוהה, ומשיגים עד 46,000 CPH בתנאים אופטימליים. הכונן הסיבובי שלו מבטיח דיוק עקבי תוך הפחתת זמן ההשבתה במהלך החלפת חרירים.
מצלמת תצוגה משולבת
YSM10 מצוידת במצלמת צד מובנית, ומזהה אוטומטית גבהים ומיקומים של חלקים, ומבטיחה מיקום מדויק. המצלמה תומכת בבדיקת רכיבים תוך כדי תנועה להרכבה באיכות גבוהה.
מזין סופר טעינה
חדשנות מזין סופר טעינה מבטל זמן השבתה עבור מילוי מזין. מפעילים יכולים לטעון רכיבים במהירות מבלי להפריע לייצור, ולשפר את יעילות הקו הכוללת.
| מִפרָט
| דֶגֶם | YSM10 | |
| PCB ישים | L 510 x W 460 מ'מ - L 50 x W 50 מ'מ * התייעצו איתנו לגבי גדלי לוח העולים על המידות L510 | |
| יכולת הרכבה | מפרט ראש HM (10 זרבובית) | HM5 ראש (5 זרבובית) מפרט. |
| 46,000CPH (התנאים האופטימליים של החברה) | 31,000CPH (התנאים האופטימליים של החברה) | |
| רכיבים ישימים | 03015-W 55 x L 100 מ'מ (זיהוי מחולק עבור מעל W 45 מ'מ), H: 15 מ'מ או פחות * דרישה למצלמה מרובת (אופציונלי) עבור רכיבים מעל 6.5 מ'מ גובה, או מעל 12 מ'מ בגודל ריבוע | |
| דיוק הרכבה | ±0.035 מ'מ (±0.025 מ'מ) Cpk≧1.0 (3σ) | |
| מספר סוגי הרכיבים | לוח הגדרה: מקסימום 96 סוגים (המרת מזין סרטים ברוחב 8 מ'מ) מגש: 15 סוגים (ציוד sATS 15, מקס, JEDEC) | |
| ספק כוח | תלת פאזי AC 200/208/220/240/380/400/416 וולט ±10% 50/60 הרץ | |
| מקור אספקת אוויר | 0.45MPa או יותר, מצב נקי ויבש | |
| מימד חיצוני | L 1,254 x W 1,440 x H 1,445 מ'מ (לא כולל בליטות) | |
| מִשׁקָל | 1,270 ק'ג | |
* מפרטים ומראה עשויים להשתנות ללא הודעה מוקדמת.
* צור קשר עם ICT לפרטים נוספים.
| רשימת ציוד קו SMT
ה-Σ-G5SⅡ משולב בדרך כלל בקו ייצור SMT שלם הכולל מדפסת משחת הלחמה, מערכת בדיקת SPI, תנור זרימה חוזרת, מכונת בדיקת AOI וציוד לטיפול ב-PCB. ICT מספקת אינטגרציה מלאה של קווים המכסים SMT, DIP, ציפוי ופתרונות אוטומציה חכמים של מפעלים כדי לעזור ללקוחות לבנות מערכות ייצור אלקטרוניקה יעילות וניתנות להרחבה ברחבי העולם.
| סרטון הצלחת לקוחות
בקזחסטן, ICT סיפקה בהצלחה קו SMT מלא לייצור אספקת חשמל, כולל מעמיס SMT, מדפסת אוטומטית מלאה, תנור זרימה חוזרת, מסוע ו-AOI לא מקוון. מהנדסי ICT סיפקו התקנה והדרכה באתר, והבטיחו שהקו הגיע לביצועים מיטביים. הלקוח שיבח את איכות הציוד והתמיכה: 'כל המכונות הן מסין ICT איכות ומחיר טובים. תודה לכם אנדי ובילי על בניית הקו הזה והכשרת אותנו להשתמש במכונות האלה.'
| תמיכה בשירות והדרכה
ICT מספקת שירותי התקנה, הזמנה והדרכה מלאים לכל ציוד SMT. מהנדסים מנחים את הלקוחות בהגדרה, תפעול, תחזוקה ופתרון תקלות. המטרה שלנו היא להבטיח שהמפעילים יוכלו לנהל באופן עצמאי את קו SMT בביטחון ולהשיג תפוקת ייצור אופטימלית מהיום הראשון.
| שבחי לקוחות
לקוחות משבחים את ICT באופן עקבי על תמיכה טכנית מהירה, משלוחים ארוזים היטב וציוד איכותי. מהנדסים מוכרים בזכות המקצועיות וההכשרה האפקטיבית שלהם. משוב מדגיש את האמינות של מכונות ה-ICT, קלות השימוש והתגובה המהירה לאתגרי הייצור.
| ההסמכה שלנו
כל מכונות ICT Yamaha SMT, כולל YSM10, נושאות CE, RoHS, ISO9001 ופטנטים קנייניים. הסמכות אלו מבטיחות עמידה בתקני בטיחות ואיכות בינלאומיים, ומעניקות ללקוחות ביטחון הן בביצועים והן בעמידה ברגולציה.
