ICT-P3
I.C.T
| כַּמוּת: | |
|---|---|

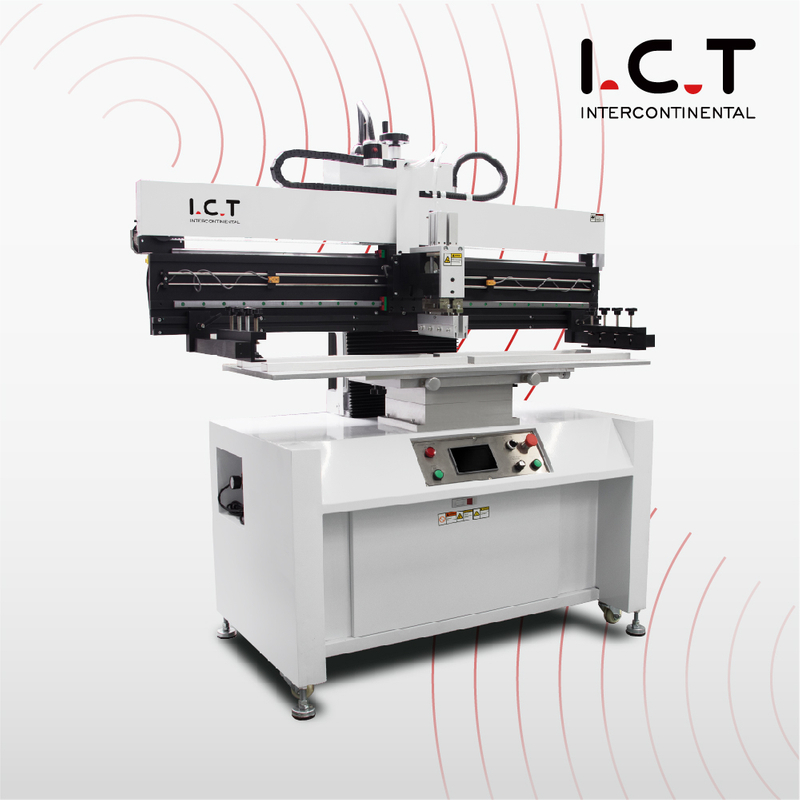

| יצרן מדפסות סטנסיל למחצה אוטומטי SMT לשילוב קווי
כיצרן מדפסות סטנסיל למחצה אוטומטי SMT מוביל, ICT מציב את ה-Pcb Printer Machine Smt Stencil בתחילת קווי הייצור של SMT. מסלולי הדרכה ליניאריים של TBI ומהירות הנעה של מנוע צעד SANYO תואמים להדבקה יציבה בקווי ייצור PCB. מערכת להבי השעיה הופכת את ההדפסה לאחידה יותר כדי למנוע דילוגים לעולים. ספסל אוניברסלי מודולרי עם התקן יישור עבור לוח PCB ומסגרת תופס PCB חד צדדי או דו צדדי. פונקציית הוראה וניווט של ממשק MMI באנגלית ידידותית פועלת חצי אוטומטית לקצב קו. מחזורי 200W ו-<10s מאפשרים למדפסת השבלונות החצי אוטומטית לתמוך בקווי SMT רפואיים או LED עם הוספה או ניקוי קלה.
| תכונה
הגדרת בלוק סיכה ותמיכה מאפשרת מיקום גמיש עבור PCB חד-צדדיים ודו-צדדיים שונים בקווי ייצור SMT. מנוע צעד מיובא ומסילת מדריך מדויקת של טייוואן מוסיפים משחת הלחמה ופעולת הניקוי מגבילים התאמה גמישה של החיישן כדי להפחית את נסיעות התחבורה. זה הופך את מדפסת השבלונות החצי-אוטומטית להמרה קלה ולתיקון מדויק בקווי הייצור של PCB כדי למנוע שינוי הדבקה שמשפיע על דיוק המיקום.
מבנה מגב חיבור ישיר. המגב נשלט באופן עצמאי על ידי שני צילינדרים בעלי דיוק גבוה כדי להבטיח לחץ מדויק ויציב. מסילות המיקום הכפולות מבטיחות את הדיוק והיציבות של המגב. תפעול מסך מגע. ממשק MMI באנגלית ידידותי, פונקציית הוראה וניווט. מצב פעולה: ידני, חצי אוטומטי ואוטומטי מלא. חלקי הבקרה הליבה מאמצים מותגים מיובאים באיכות גבוהה כדי להבטיח את היציבות והתפעול של מדפסת SMT. הדפסה אוטומטית, איכות הדפסה יציבה ויעילה. זה מספק משחה אחידה לזרימה חוזרת בקווי ייצור PCB עם תפוקה גבוהה משלב ההדפסה.
| מִפרָט
| דֶגֶם | P3 | P6 | P12 | P15 |
| דִיוּק | +/- 0.05 מ'מ | +/- 0.05 מ'מ | +/- 0.05 מ'מ | +/- 0.05 מ'מ |
| גודל PCB | 300 x 350 מ'מ | 600 x 350 מ'מ | 1200 x 350 מ'מ | 1500 x 350 מ'מ |
| גודל הפלטפורמה | 320 x 400 מ'מ | 700 x 400 מ'מ | 1350 x 400 מ'מ | 1650 x 400 מ'מ |
| גודל סטנסיל (מ'מ) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| עובי PCB | 0.2 - 6 מ'מ | 0.2 - 6 מ'מ | 0.2 - 6 מ'מ | 0.2 - 6 מ'מ |
| מיקום סטנסיל | יָדָנִי | יָדָנִי | יָדָנִי | יָדָנִי |
| זמן מחזור | < 10 שניות | < 10 שניות | < 12 שניות | < 12 שניות |
| צריכת חשמל | 200 W | 200 W | 220 W | 220 W |
| ספק כוח | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ |
| לחץ אוויר | 4.5-6 ק'ג/ס'מ | 4.5-6 ק'ג/ס'מ | 4.5-6 ק'ג/ס'מ | 4.5-6 ק'ג/ס'מ |
| מהירות מגב | 0-200 מ'מ/שנייה | 0-1200 מ'מ/שנייה | 0-200 מ'מ/שנייה | 0-200 מ'מ/שנייה |
| מֵמַד | 850x750x1650 מ'מ | 1050x750x1650 מ'מ | 1660x750x1650 מ'מ | 2100x750x1650 מ'מ |
| מִשׁקָל | 280 ק'ג | 300 ק'ג | 356 ק'ג | 430 ק'ג |
| אורך מגב | 250 מ'מ | 250 מ'מ | 250 מ'מ | 250 מ'מ |
| גובה הפלטפורמה | 950 מ'מ | 950 מ'מ | 950 מ'מ | 950 מ'מ |
| אפשרות: ניתן להתאים גודל מיוחד | ||||
* ICT ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להיות מעודכנים ללא הודעה מוקדמת.
| רשימת ציוד קו SMT
קו ייצור PCBA באיכות גבוהה כולל ציוד מתקדם להרכבת PCB יעילה ומדויקת. קו ה-SMT האוטומטי לחלוטין כולל מעמיס, מדפסת אוטומטית ליישום הלחמה מדויקת, מכונת בחירה ומקום למיקום מדויק של רכיבים, תנור זרימה חוזרת להלחמה אמינה ומערכת AOI לבדיקת פגמים יסודית. קו ייצור PCBA באיכות גבוהה זה מבטיח פעולה חלקה, אמינות גבוהה והרכבת SMT בעלות נמוכה, העומדת בדרישות התעשייה המגוונות.
| שם המוצר | ייעוד בקו SMT |
|---|---|
| מטען PCB | טוען אוטומטית PCB חשופים לקו. |
| מדפסת הדבק הלחמה | מדפיס משחת הלחמה על רפידות PCB בצורה מדויקת. |
| מכונת בחירה ומקום | הרכבת רכיבים על גבי PCB במדויק. |
| התנור מחדש | ממיס הלחמה ליצירת מפרקים מוצקים. |
| מכונת AOI | בודק חיבורי הלחמה וליקויי מיקום. |
| מכונת SPI | בודק גובה ואיכות משחת הלחמה. |
בודק את תקינות מפרק הלחמה פנימי ומזהה פגמים נסתרים. | |
| מכונת ניקוי SMT | משמש לניקוי PCB, סטנסילים, מתקנים, חרירים וכו'. |
| מכונת חיתוך PCB | חתוך את ה-PCBA למוצר הסופי |
| ציוד למעקב | מתעד ועוקב אחר נתוני ייצור: מכונת סימון לייזר /מתקן תוויות/מדפסת הזרקת דיו |
| תיאור מקרה להצלחת הלקוח - מפעל LED של ערב הסעודית
לקוח סעודי רכש את קו ה-SMT המלא מ-ICT כיצרנית SMT Semi-Auto Stencil Printer, כולל מדפסת השבלונות החצי אוטומטית, JUKI RS-1R mounter ותנור L8 עבור מנורות LED. המהנדסים שלנו טסו מעבר לים למפעל בריאד, שילבו את המדפסת עם מסועי קווים, קבעו דבק עבור לוחות 300 מ'מ וערכו שבעה ימים של הכשרה באתר בנושא סנכרון קו ובדיקות איכות. קו הייצור של PCB הגיע למהירות היעד למחרת עם הדבקה אמינה למיקום וללא כשלים ראשוניים. הלקוח העריך את תמיכת ההתקנה העולמית, הארגזים המוגנים וההנחיות המפורטות שהתחילו את קו הייצור המלא של SMT בצורה חלקה.
| גלובלית בהדרכה שירות ותמיכה
ICT כיצרן מדפסות סטנסיל למחצה אוטומטי SMT מספק סיוע כולל של קווי ייצור SMT: פריסות SMEMA חינם, ניסויים במפעל של 48 שעות, חיבור מסוע לאתר, קורסים מעשיים של 7-10 ימים, חלקים לשנה, עזרה מרחוק ללא הגבלה באמצעות צ'אט או וידאו וביקורות שוטפות. 20 המהנדסים שלנו מסייעים ל-72 מדינות עם תשובות של 4 שעות וקו חם 24/7. כל מדפסת שבלונות חצי אוטומטית עוברת הזדקנות מלאה וסורקת במרכז ISO9001 שלנו בגודל 12,000 מ'ר. לקוחות מקבלים קווי ייצור חלקים של PCB, החזר ROI מהיר ושותפויות שמתרחבות.
| ביקורות לקוחות
למעלה מ-1600 קווי ייצור SMT ב-72 מדינות בוחרים ב-ICT כיצרן מדפסות סטנסיל למחצה אוטומטיות SMT. הם משבחים עיצובים מדויקים עבור חללים צרים, אריזה מוצקה להובלה בטוחה, הפעלות מעמיקות המשפרים את הטיפול בקו, תיקונים מיידיים שמפחיתים עצירות ובדיקות שמעלות את התפוקה ב-14%. פעולות מוסיפות ציוד לעתים קרובות, תוך הדגשת פגמים נמוכים, חיסכון וזרימות קלות כמפתחות לאמון לטווח ארוך ולצמיחה משותפת.
| הסמכות ותקנים
כל מדפסת שבלונות חצי אוטומטית מבית ICT SMT Semi-Auto Stencil Printer Manufacturer נושאת CE, RoHS, ISO9001:2015 ופטנטים. בדיקות מעבדה ואימותים של 100% פועלים בהתאם לכללי האיחוד האירופי, ארה'ב והעולם עבור פסי ייצור PCB. אלה מבטיחים חומרים בטוחים, תאימות קו, תפקוד אמין ועמידות - אבטחת קו מלא מההתקנה.
| אודות חברת ICT והמפעל שלנו
ICT התחיל בשנת 2012 עם בסיס של 12,000 מ'ר בדונגגוואן, 89 עובדים ו-20 מהנדסים. אנו מתכננים, בונים ובודקים הכל תחת ISO9001. למעלה מ-1600 לקוחות ב-72 מדינות נהנים מהאיכות, המחירים ההוגנים והתמיכה האינסופית שלנו. שמונה משרדים ומניות מקומיות מספקים עזרה תוך 48 שעות.
