ICT-P6
I.C.T
| כַּמוּת: | |
|---|---|

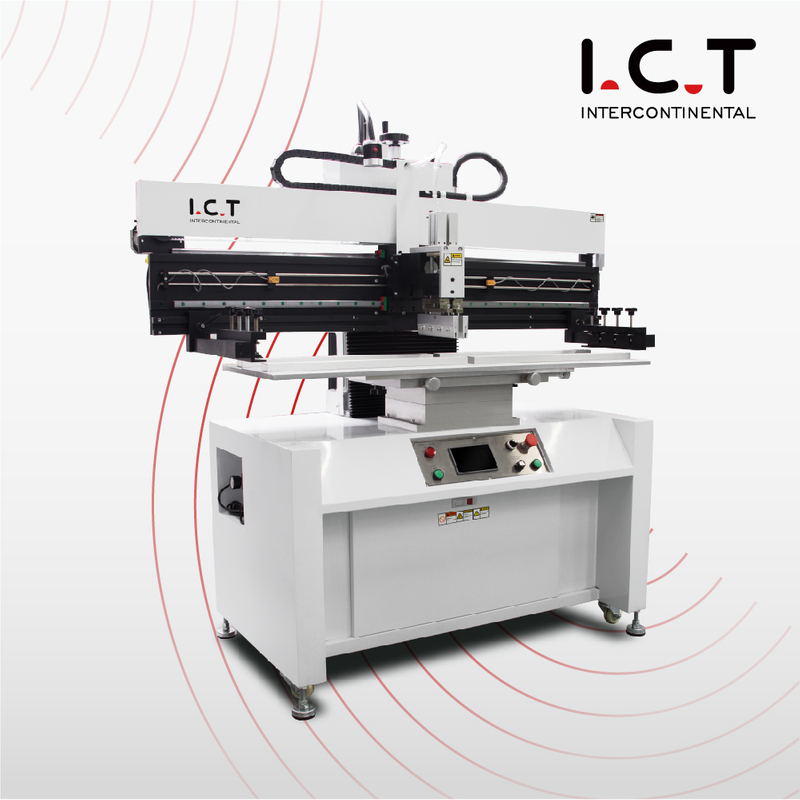

| מכונה אוטומטית להדפסת PCB SMT אמינה להגדלת הייצור
שלב הדפסת SMT דיוק גבוה המכונה האוטומטית להדפסת PCB SMT מתחילה קווי SMT בינוניים עם מסלולי הדרכה ליניאריים של טייוואן TBI ומנוע צעד SANYO לתנועה יציבה. לחץ הלהב ומהירות ההדפסה ניתנים להתאמה, מד לחץ מדויק ותצוגת בקר מהירות נותנים שליטה מיידית. מערכת מגב מתלה הופכת את ההדפסה לאחידה יותר. ספסל אוניברסלי מודולרי עם התקן יישור ללוח ומסגרת PCB מתאים ללוחות חד צדדיים או דו צדדיים. ניתן להתאים את זרועות מסגרת השבלונות לטווחי גדלים שונים מ-370470 מ'מ עד 1050650 מ'מ. הדפסה אוטומטית; איכות הדפסה יציבה ויעילה. מחזור של פחות מ-10 שניות מאפשר למדפסת השבלונה להדביק קווי SMT עם ידית דיוק גבוהה של טלפון, נתב או מכשיר רפואי בצורה חלקה.
| תכונה
הסיכה ובלוק התמיכה יתאימו ל-PCB חד-צדדיים ודו-צדדיים שונים, והפין בגודל שונה יהיה מתאים לחורים שונים של PCB. פעולה פשוטה, המיקום מדויק, והמיקום הקבוע גמיש ומתכוונן. מנוע צעד מיובא של טייוואן מסילה מנחה מדויקת מבטיחה יציבות, ניתן להרים את מערכת המגב על ידי המרה ידנית להוספת הדבקת הלחמה ופעולת ניקוי, הגבלת התאמה גמישה של החיישן כדי להפחית את נסיעות התחבורה. זה שומר על לוחות בעובי 0.2-6 מ'מ נעולים בחוזקה בקווי ייצור של PCB, כך שהדפסת smt נשארת מושלמת עבור מניחים.
מבנה מגב חיבור ישיר. המגב נשלט באופן עצמאי על ידי שני צילינדרים בעלי דיוק גבוה כדי להבטיח לחץ מדויק ויציב. מסילות המיקום הכפולות מבטיחות את הדיוק והיציבות של המגב. תפעול מסך מגע. ממשק MMI באנגלית ידידותי, פונקציית הוראה וניווט. מצב פעולה: ידני, חצי אוטומטי ואוטומטי מלא. חלקי בקרת הליבה מאמצים מותגים מיובאים באיכות גבוהה כדי להבטיח את היציבות וההפעלה של המדפסת. הדפסה אוטומטית, איכות הדפסה יציבה ויעילה. זה מספק שכבות הלחמה של מדפסת סטנסיל ברמת דיוק גבוהה לזרימה חוזרת של תנורים בקווי ייצור PCB עם כמעט אפס גשרים או מחסור.
| מִפרָט
| דֶגֶם | P3 | P6 | P12 | P15 |
| דִיוּק | +/- 0.05 מ'מ | +/- 0.05 מ'מ | +/- 0.05 מ'מ | +/- 0.05 מ'מ |
| גודל PCB | 300 x 350 מ'מ | 600 x 350 מ'מ | 1200 x 350 מ'מ | 1500 x 350 מ'מ |
| גודל הפלטפורמה | 320 x 400 מ'מ | 700 x 400 מ'מ | 1350 x 400 מ'מ | 1650 x 400 מ'מ |
| גודל סטנסיל (מ'מ) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| עובי PCB | 0.2 - 6 מ'מ | 0.2 - 6 מ'מ | 0.2 - 6 מ'מ | 0.2 - 6 מ'מ |
| מיקום סטנסיל | יָדָנִי | יָדָנִי | יָדָנִי | יָדָנִי |
| זמן מחזור | < 10 שניות | < 10 שניות | < 12 שניות | < 12 שניות |
| צריכת חשמל | 200 W | 200 W | 220 W | 220 W |
| ספק כוח | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ |
| לחץ אוויר | 4.5-6 ק'ג/ס'מ | 4.5-6 ק'ג/ס'מ | 4.5-6 ק'ג/ס'מ | 4.5-6 ק'ג/ס'מ |
| מהירות מגב | 0-200 מ'מ/שנייה | 0-1200 מ'מ/שנייה | 0-200 מ'מ/שנייה | 0-200 מ'מ/שנייה |
| מֵמַד | 850x750x1650 מ'מ | 1050x750x1650 מ'מ | 1660x750x1650 מ'מ | 2100x750x1650 מ'מ |
| מִשׁקָל | 280 ק'ג | 300 ק'ג | 356 ק'ג | 430 ק'ג |
| אורך מגב | 250 מ'מ | 250 מ'מ | 250 מ'מ | 250 מ'מ |
| גובה הפלטפורמה | 950 מ'מ | 950 מ'מ | 950 מ'מ | 950 מ'מ |
| אפשרות: ניתן להתאים גודל מיוחד | ||||
* ICT ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להיות מעודכנים ללא הודעה מוקדמת.
| רשימת ציוד קו SMT
קו ייצור PCBA באיכות גבוהה כולל ציוד מתקדם להרכבת PCB יעילה ומדויקת. קו ה-SMT האוטומטי לחלוטין כולל מעמיס, מדפסת אוטומטית ליישום הלחמה מדויקת, מכונת בחירה ומקום למיקום מדויק של רכיבים, תנור זרימה חוזרת להלחמה אמינה ומערכת AOI לבדיקת פגמים יסודית. קו ייצור PCBA באיכות גבוהה זה מבטיח פעולה חלקה, אמינות גבוהה והרכבת SMT בעלות נמוכה, העומדת בדרישות התעשייה המגוונות.
| שם המוצר | ייעוד בקו SMT |
|---|---|
| מטען PCB | טוען אוטומטית PCB חשופים לקו. |
| מדפסת הדבק הלחמה | מדפיס משחת הלחמה על רפידות PCB בצורה מדויקת. |
| מכונת בחירה ומקום | הרכבת רכיבים על גבי PCB במדויק. |
| התנור מחדש | ממיס הלחמה ליצירת מפרקים מוצקים. |
| מכונת AOI | בודק חיבורי הלחמה וליקויי מיקום. |
| מכונת SPI | בודק גובה ואיכות משחת הלחמה. |
בודק את תקינות מפרק הלחמה פנימי ומזהה פגמים נסתרים. | |
| מכונת ניקוי SMT | משמש לניקוי PCB, סטנסילים, מתקנים, חרירים וכו'. |
| מכונת חיתוך PCB | חתוך את ה-PCBA למוצר הסופי |
| ציוד למעקב | מתעד ועוקב אחר נתוני ייצור: מכונת סימון לייזר/מתקן תוויות/ מדפסת הזרקת דיו |
| תיאור מקרה להצלחת הלקוח - מפעל LED של ערב הסעודית
לקוח סעודי בנה קו SMT מלא בנפח בינוני מ-ICT באמצעות המכונה PCB SMT Printing Automatic Machine, JUKI RS-1R mounter ותנור L8 עבור לוחות רשת. המהנדסים שלנו הגיעו לריאד, חיברו את המדפסת לחגורות SMEMA, כיילו משחה לפאנלים בגודל 600×350 מ'מ והעבירו שבעה ימים של הדרכה על הגדרות וזרימת קווים מדויקים. קו הייצור של PCB הגיע ליעד UPH באותו שבוע עם מיקום האכלה של משחה ללא רבב וללא פגמים. הלקוח שיבח את התמיכה המומחה בחו'ל, האריזה המוגנת וההדרכה המפורטת שהתחילה את כל קו הייצור של SMT באופן מיידי.
| גלובלית בהדרכה שירות ותמיכה
ICT מספקת תמיכה מלאה בקו ייצור SMT: פריסות SMEMA בחינם, וידאו צריבת מפעל 48 שעות, קישור מסוע באתר, מחנה אימונים מעשי 7-10 ימים, חלקי חילוף לשנה, אבחון מרחוק ללא הגבלה בטלפון או שיתוף מסך וביקורים קבועים לשיפור התפוקה. 20 המהנדסים שלנו מכסים 72 מדינות עם תגובה ראשונה של 4 שעות וקו חירום 24/7. כל מכונה אוטומטית להדפסת PCB SMT משלימה 48 שעות יישון ובדיקה בקו מלא במפעל ISO9001 שלנו בגודל 12,000 מ'ר. לקוחות נהנים מקווי ייצור SMT ללא דאגות, החזר מהיר ושותפות ארוכת טווח.
| ביקורות לקוחות
יותר מ-1600 קווי SMT ב-72 מדינות סומכים על ICT הם אוהבים תוכניות חגורות מותאמות אישית למקומות צרים, ארגזים חזקים לתחבורה באוקיינוס, שיעורים של שבוע שגורמים למפעילים להדפיס מומחים, תיקונים מרחוק של שעתיים ששומרים על הקווים פועלים ובדיקות מעקב שמעלות את התפוקה ב-18%. המפעלים מתרחבים ללא הרף כי תמיכה כוללת פירושה תשואה גבוהה יותר, גרוטאות נמוך יותר וידידות אמיתית.
| הסמכות ותקנים
כל המכונות האוטומטיות להדפסת PCB SMT נושאות CE, RoHS, ISO9001:2015 ומספר פטנטים. בדיקות מסועים ו-100% בדיקות עומדות בתקנים של האיחוד האירופי, ארה'ב והעולמי עבור קווי ייצור PCB. אלה מוכיחים טיפול בטוח בדבק, ללא הפרעה למכונה הבאה, עגינה חזקה ופעולה ירוקה - ביטחון מוחלט מהלוח הראשון.
| אודות חברת ICT והמפעל שלנו
טכנולוגיית המידע החלה ב-2012 וכיום מנהלת מפעל מודרני בשטח של 12,000 מ'ר בדונגגוואן, סין, עם 89 צוות עובדים מסור ו-20 מהנדסים מנוסים. אנו מתכננים, מייצרים ובודקים קווי ייצור SMT שלמים תחת תקני ISO9001 מחמירים. יותר מ-1600 קווי SMT ב-72 מדינות מוכיחים את האיכות והשירות האמינים שלנו. שמונה משרדים גלובליים ומחסנים מקומיים מבטיחים חלקים ותמיכה מהנדסים תוך 48 שעות בכל מקום. לקוחות גדלים עם התמחור הישר שלנו, המשלוח המהיר שלנו ושדרוגי התוכנה החינמיים לכל החיים.
