בדיקות אלקטרוניות לרכב מערכות בדיקה במעגל לא מקוונות

In-Circuit Test Systems הוא ציוד בדיקה אוטומטי מפתח הממלא תפקיד חיוני בתהליך ייצור המוצר האלקטרוני ומבטיח איכות ואמינות המוצר.
  • I.C.T-Q518D

  • I.C.T

  • In-Circuit Test Systems

מצב זמינות:
כַּמוּת:

בדיקות אלקטרוניות לרכב מערכות בדיקה במעגל לא מקוונות


סקירה כללית

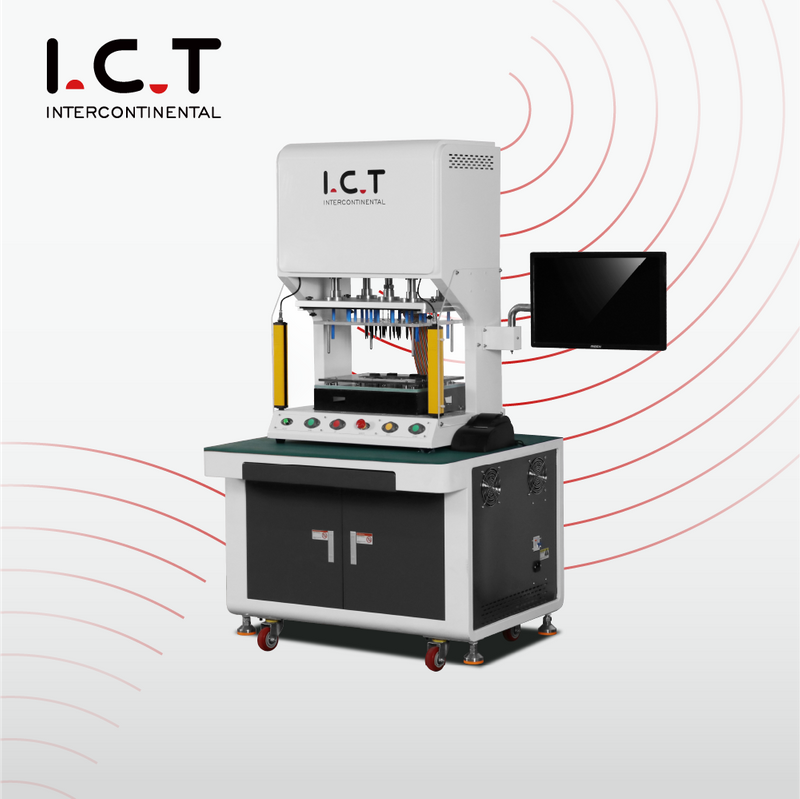

ICT-Tester-Q518D

מערכות בדיקה בתוך המעגל


הפוך את ה-PCB שלך באיכות גבוהה


Iבודק CT (בדיקה במעגל) הוא ציוד בדיקה אוטומטי המשמש בתהליך הייצור של מוצרים אלקטרוניים.הוא נמצא בשימוש נרחב בקווי ייצור PCB (Printed Circuit Board) כדי לזהות אם הריתוך, החיבור והתקנת הרכיבים בלוח המעגלים עומדים במפרט.


תכונות של מערכות בדיקה בתוך המעגל:

  1. מצויד בטכנולוגיית בדיקת סילון EC

  2. עיצוב של CMOS + כרטיס מתג הפעלה חוזרת

  3. טכנולוגיית בדיקת פס רחב אמיתית

  4. ממשק win7 הומני, תפעול פשוט וקל לשימוש

  5. נוף לוח עוצמתי

  6. טכנולוגיית בדיקת חמישה חוטים, ניתן לבדוק עד ארבעה רכיבי מסוף

  7. איתור באגים של תוכנית בדיקה אוטומטית של ATPD

  8. שפר דוחות ניתוח סטטיסטי וניטור ביעילות את איכות הייצור


מפרטים:


דֶגֶם I.C.T-Q518D
גודל PCB 500 מ'מ x 380 מ'מ (סטנדרטי)
נקודות בדיקה 256 נקודות סטנדרטי (1024 נקודות הוא אופציונלי)
כרטיס החלפה 128/סיר
נקודות מבודדות 10/עגלה
מהירות הבדיקה

0.5 שניות/1024 נקודות (פתוח/קצר)

2ms ~ 40ms/צעד (רכיב)

טווח בדיקה

התנגדות 0.1 Ω ~ 40M Ω הדיוק הוא 0.05 Ω~ 100M Ω (2 חוטים) ± 1% - 5% (ארבעה חוטים) 0.05 Ω.

קיבול 1pf ~ 40MF דיוק ± 2%-5%.

השראות 1uh ~ 50h, דיוק 2% - 5%.

דיודות 0.1 ~ 6V דיוק ± 1%-3%.

דיודת מתח מיוצבת 0.1 ~ 15V דיוק ± 1%-3%.

מדידת מתח הרוויה VCE בשלושה מסופים של ערך β של טרנזיסטור.

מבחן שלושה טרמינלים של טרנזיסטור אפקט שדה VDS, תקליטורים, RD (מופעל).

מצמד אופטי וממסר, עם ארבעה מסופים לבדיקת מתח ההולכה או ההתנגדות שלו.

ספק כוח AC:100~240,50/60HZ,3Kw
מימד (מ'מ) 830*830*1600
מִשׁקָל כ: 170 ק'ג

*  הנתונים מתקבלים תחת טמפרטורת סביבה של 25℃ ולחות של 60%

* I.C.T ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להתעדכן ללא הודעה מיוחדת.
