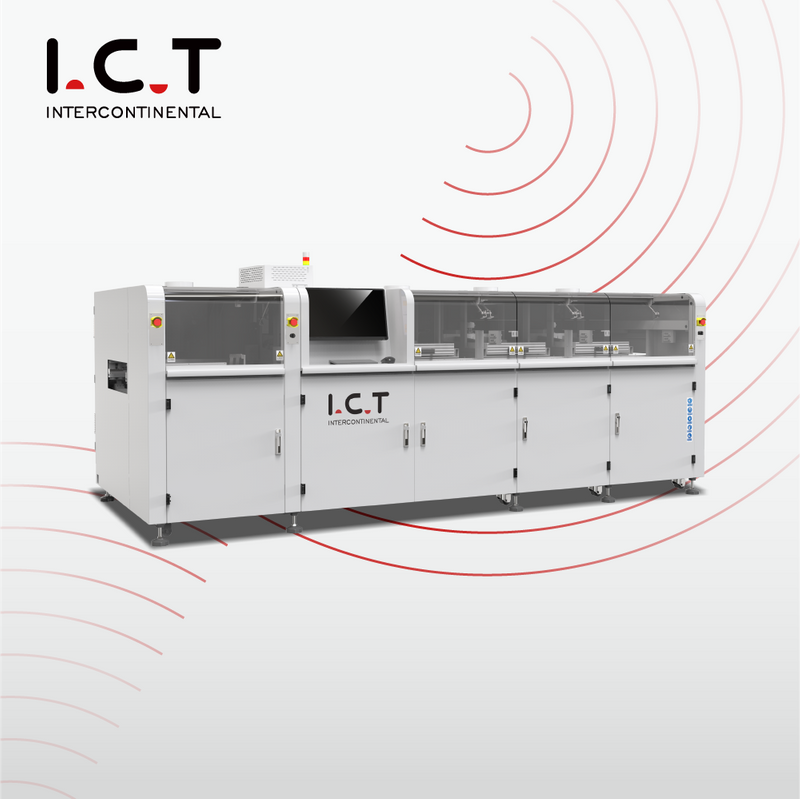

I.C.T-SS550P2 |מתקדם מקוון 3 סיר הלחמה סלקטיבי גל מכונת הלחמה מחיר מפעל

I.C.T-SS550P2 |מתקדם מקוון 3 סיר הלחמה סלקטיבי גל מכונת הלחמה מחיר מפעל
הלחמת גל סלקטיבית היא צורה מיוחדת של הלחמת גל שהומצאה כדי לעמוד בדרישות הפיתוח של הלחמת רכיבים דרך חור. הלחמת גל סלקטיבית מקוונת I.C.T SS540/550 היא ציוד בעל ביצועים גבוהים שפותח והורכב בסין.
  • I.C.T-SS550P2

  • I.C.T

מצב זמינות:
כַּמוּת:

I.C.T-SS550P2 |מתקדם מקוון 3 סיר הלחמה סלקטיבי גל מכונת הלחמה מחיר מפעל

סקירה כללית

הלחמת גל סלקטיבית היא צורה מיוחדת של הלחמת גל שהומצאה כדי לעמוד בדרישות הפיתוח של הלחמת רכיבים דרך חור.הוא מתאים בעיקר להלחמה של רכיבים חורי חור במוצרים אלקטרוניים מתקדמים.לדוגמא: מוצרי אלקטרוניקה צבאיים, אלקטרוניקה לרכב, מוצרי אספקת חשמל מיתוג ותעשיות אחרות הדורשות אמינות הלחמה גבוהה יותר.הלחמת גל סלקטיבית מקוונת I.C.T היא ציוד בעל ביצועים גבוהים שפותח והורכב בסין.לגמישות גבוהה יותר או הלחמה מרובה גלים לתהליכים בנפח גבוה.תהליך מקביל עקב הפרדת שטף, חימום מראש והלחמה, הפעלה של עד שני ראשי התזה, עד חמישה חימום מוקדם תחתון עם חימום הסעה עליון, מושלם לחיבור לעמודי הרכבה והיקפי, חיבור למערכות עקיבות לבקרת תהליך.

הלחמת גל סלקטיבית מקוונת I.C.T SS540/SS550 היא ציוד בעל ביצועים גבוהים שפותח והורכב בסין.

מכונת הלחמת גל סלקטיבית ICT SS550P1

I.C.T-SS550P1

מכונת הלחמת גל סלקטיבית ICT SS550P2

I.C.T-SS550P2

מאפיינים:

1. לוחית PCB קבועה, פלטפורמת ריסוס והלחמה נעה;

2. איכות הלחמה גבוהה, לשפר מאוד את קצב המעבר של הלחמה;

3. עיצוב מודולרי של תחבורה מקוונת SMEMA, תמיכה בלקוחות ליצירת קו גמיש;

4. שליטה מלאה במחשב.ניתן להגדיר את כל הפרמטרים במחשב ולשמור בתפריט PCB, כמו נתיב נע, טמפרטורת הלחמה, סוג שטף, סוג הלחמה, טמפרטורת N2 וכו', יכולת העקיבה הטובה ביותר וקלה לקבל איכות הלחמה חוזרת;

5. פונקציית כיול גובה גל אוטומטי, כדי לבדוק ולכייל את גובה הגל לאחר כל PCB מסוים, כדי לשמור על יציבות טובה מאוד של גל;

6. פונקציית מיקום CCD Mark, כדי לבדוק את נקודת הסימון של PCB לאחר כל PCB מסוים;

7. שולחן תנועה בעיצוב עצמי עם אלומיניום יצוק, משקל קל יותר עם מהירות תנועה מהירה;

8. מנוע סרוו ונהג של Panasonic מספקים יציב, עם בורג כדור ומעקה גילדה ליניארי, פחות רעש, תנועה יציבה;

9. עם צלחת חסינת אבק מעל שולחן התנועה, כדי למנוע שטף או נפילת הלחמה כדי לפגוע בבורג הכדור;

10. שסתום הסילון שמקורו בגרמניה נבחר עם נקודת שטף קטנה, שימו לב שתכולת מוצק השטף צריכה להיות פחות מ-10%;

11. השטף מצויד על ידי מיכל לחץ, ודא שהלחץ יציב ללא השפעה על כמות השטף;

12. סליל משאבה אלקטרומגנטית מאמץ את המותג המיובא גרמני כדי להבטיח את היציבות והאמינות של השיא;13. סיר הלחמה עשוי מפלדת אל חלד עם ציפוי אנטי קורוזיה, לא דליפה, ניתן להשתמש גם בסגסוגת טיטניום לפי דרישות הלקוח;

14. עם דוד ברזל יצוק בחוץ, חזק ומהיר להתחמם;

15. מערכת חימום מקוונת N2, כדי להרטיב את ההלחמה בצורה מושלמת ולהפחית את ספיגת ההלחמה;16. עם רולר נירוסטה למסוע, לא לביש

כולל מערכת Flux 1:

פיית שטף של מכונת הלחמת גל סלקטיבית

1. שסתום הזרקת דופק גרמני בתדר גבוה כדי לקבל תוצאת שטף יקרת ערך עם נקודת שטף קטנה, תכולת מוצק השטף צריכה להיות פחות מ-10%.פונקציית זיהוי חסימת חרירי השטף היא אופציונלית.

2. זוהי תצורה עם מגש מתחת לשסתום הסילון כדי לתפוס את שאריות השטף לתחזוקה קלה.

3. הזרבובית מותקנת על פלטפורמת XY, דיוק החזרה והמיקום יכול להגיע ל-0.02 מ'מ.

תכונות 2 מערכת חימום:

כולל 2 מערכת חימום מראש

1. המכונה מצוידת בחימום מוקדם IR תחתון כסטנדרט, וניתן להגדיר את אזור החימום מראש;למעלה חימום אוויר חם, חימום אינפרא אדום ההולכה יעילה ויציבה.

2. מבנה עיצוב למקסום שטח חימום מוקדם.

3. עיצוב כותנה בטמפרטורה גבוהה על מנת להבטיח יציבות בטמפרטורה.

4. חלקים ומנועים יוצרי חום ומוליכי חום מאמצים מותגים מובילים.

5. עיצוב תוסף תחזוקה, מצב תחזוקה ללא כלים.

כולל 3 מערכת הלחמה:

כולל 3 מערכת הלחמה



1. סליל משאבה אלקטרומגנטי מאמץ את המותג 'PRECIMETER' שבדיה כדי להבטיח את היציבות והאמינות של השיא.

2. טמפרטורת הלחמה, טמפרטורת N2, גובה גלים, כיול גל וכו', כולם יכולים להגדיר בתוכנה.

3. סיר הלחמה עשוי נירוסטה עם ציפוי נגד קורוזיה, לא נזילה.עם דוד ברזל יצוק בחוץ, חימום חזק ומהיר.

4. מערכת חימום מקוונת N2, כדי להרטיב את ההלחמה בצורה מושלמת ולהפחית את ספיגת ההלחמה.

כולל 4 מערכת הילוכים:

כולל 4 מערכת הילוכים

1. פרופילי חומר מיוחדים מבטיחים יציבות, ועיצוב רציונלי מבטיח נוחות.

2. מודול השידור מורכב מהרולר.

3. מהדק צד PCBA ומערכת מהדק העליון יכולים להבטיח את יציבות הלוח.

4. מסילה מותאמת מעובה, עומס של 20 ק'ג.

תכונות 5 מערכת בקרה:

כולל 5 מערכת בקרה

1. Keyence KV7500 PLC+מודול Keyence מערכת בקרת אפיק מתקדמת, להבטיח את היציבות וההרחבה של המערכת.

2. תואם CE ותקנים אחרים.

3. עיצוב תת רצפתי של Industry 4.0.

4. ודא את שיפור הקיבולת, הוסף את השליטה הבסיסית של מודול מכונת ההלחמה, והבטח את היציבות.

תכונות 6 מערכת הפעלה:

כולל 6 מערכת הפעלה

1. מצב תכנות מודרך.

2. פונקציית תכנות מהירה של CCD.

3. תכנות תמונות, לבצע תיקון קואורדינטות, לתאם אימות חכם.

4. הדמיית נתונים בזמן אמת של ממשק.מיתוג כפתור אחד של ממשק ניטור בזמן אמת הלחמת CCD.5. סינית, אנגלית, ניתן להחליף.

כולל 7 מערכת מודיעין:

כולל 7 מערכת מודיעין

1. תקנים והתאמה של MES, חיבור WIFI, שדרוג תוכנה מקוון, שלט רחוק, אינטליגנטי.

2. ניתן לאתר נתוני הלחמה כדי לאשר את התהליך של כל נקודת הלחמהט.

מפרטים:

מכונת הלחמת גל סלקטיבית מקוונת
דֶגֶם I.C.T SS540 I.C.T SS550 I.C.T SS550P1 I.C.T SS550P2
מודולרי מקוון ספריי + חימום מראש והלחמה ספריי + חימום + הלחמה ספריי + חימום + הלחמה   +הלחמה ספריי + חימום + הלחמה + הלחמה + הלחמה
מערכת הלחמה
כמות זרבובית 1 1 2 3
כמות סיר הלחמה 1 סט 1 סט 2 סטים 3 סטים
סיר כפול (אופציה) לא אוֹפְּצִיָה אוֹפְּצִיָה אוֹפְּצִיָה
כוח סיר הלחמה 2.35 קילוואט 2.35 קילוואט 4.70 קילוואט 7.05 קילוואט
מערכת שטף
מיכל אחסון שטף 1L 1L 2L 2L
תמיכה בשטף אזעקת שטף, אוטומטית
זרבובית ריסוס שסתום סילון גרמניה (ריסוס ספוט וקו) 1 סט
גודל פיית ריסוס 130um (אפשרות 180um, 210um)
מהירות ריסוס 0~20 מ'מ/שנייה
זרימת זרבובית ספריי  מְהִירוּת 0~400 מ'מ לשנייה
מערכת חימום מראש
מצב חימום מוקדם אוויר חם ו-IR אוויר חם ו-IR אוויר חם ו-IR אוויר חם ו-IR
אזור חימום מוקדם L500*W500mm L500*W500mm L500*W500mm L500*W500mm
אזור חימום מוקדם אוויר חם למעלה: 2, IR תחתון: 1
כוח חימום מוקדם תחתון מקסימום 12 קילוואט
כוח חימום מוקדם העליון מקסימום 6 קילוואט
זמן חימום כ-15 דקות (הגדרה 150℃)
מצב שליטה PC+PLC
מערכת תחבורה
גודל PCB (עם מתקן) 120*60~500*500 מ'מ
החלפת PCB באינטרנט
פינוי עליון PCB 120 מ'מ
גובה הובלה 900±20 מ'מ
רוחב הובלה 60~500 מ'מ
מידות: מ'מ L1850*W1850*H1480 L2560*W1750*H1480 L2560*W1950*H1480  L2600*W1950*H1480
מִשׁקָל כ: 800 ק'ג כ: 1200 ק'ג כ: 1300 ק'ג כ: 1500 ק'ג

* I.C.T ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להתעדכן ללא הודעה מיוחדת.

שאלות נפוצות:

ש: מה ההבדל בין הלחמה סלקטיבית להלחמת גל?

ת: הלחמה סלקטיבית, כפי שהדגימה ב-I.C.T, מכוונת לאזורי הלחמה או רכיבים ספציפיים בלוח מעגלים מודפסים (PCB) בדיוק.לעומת זאת, הלחמת גל מכסה את כל ה-PCB עם הלחמה במעבר אחד.הלחמה סלקטיבית מספקת שליטה ודיוק גדולים יותר בהלחמה.

ש: האם עדיין נעשה שימוש בהלחמת גל?

ת: כן, הלחמת גל עדיין נמצאת בשימוש נרחב בייצור PCB (Printed Circuit Board), במיוחד עבור רכיבים חוצים.עם זאת, הוא מתקיים במקביל לשיטות הלחמה חלופיות כדי לעמוד בדרישות המגוונות של הרכבת אלקטרוניקה מודרנית.

ש: מהי האלטרנטיבה להלחמת גלים?

ת: הלחמה סלקטיבית, כמו הפתרונות המתקדמים שמציעה I.C.T, היא אלטרנטיבה בולטת להלחמת גלים.היא מאפשרת הלחמה מדויקת של אזורים או רכיבים ספציפיים על גבי PCB, ומספקת בקרה ודיוק משופרים בתהליכי הלחמה.

ש: מהי הלחמת גל סלקטיבית?

ת: הלחמת גל סלקטיבית משלבת את הדיוק של הלחמה סלקטיבית עם הרעיון של הלחמת גל.הוא מלחם באופן סלקטיבי אזורים או רכיבים ספציפיים על גבי PCB באמצעות גל הלחמה מבוקר, ומציע את היתרונות של שתי השיטות ומציג את יכולות הייצור של I.C.T.
