FX-3RA |JUKI מכונת איסוף ומקום אוטומטית במהירות גבוהה מיצרן סין

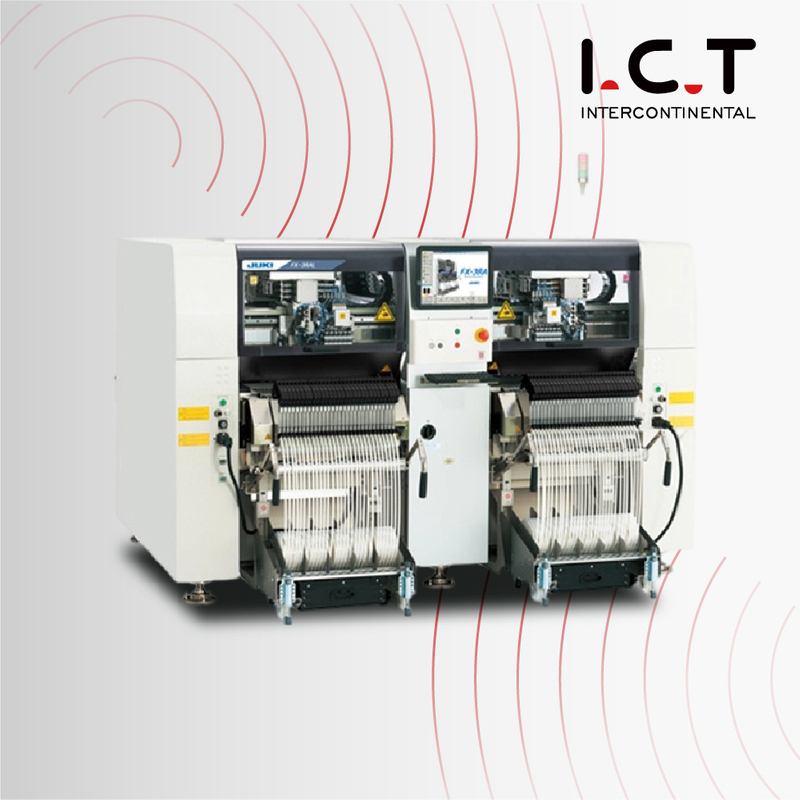

JUKI FX-3RA מכונת בחירה אוטומטית במהירות גבוהה

מבוא

JUKI FX-3RA

FX-3RA

התקנה מודולרית במהירות גבוהה

טכנולוגיה מעודנת במהירות גבוהה ודיוק גבוה.

פותחה תחת תפיסת '3E EVOLUTION' של JUKI, סדרת ה-FX המתפתחת כל הזמן עוצבה מחדש עבור קלות שימוש, יעילות, עלות אפקטיבית ויכולת הרחבה ותאימות מוגברת.שימוש במנועי סרוו לינאריים חדשים ויעילים במיוחד, הבהרה והקשחה של יחידת הראש ובחינת רצף המיקום מאפשרים טקט יעיל של 0.040 שניות/שבב (90,000 CPH) (תנאים אופטימליים).

תכונה

JUKI Pick and Place Machine

0402 מ'מ (01005 אינץ') ~ 33.5 מ'מ × 33.5 מ'מ
זיהוי לייזר: ±0.05 מ'מ (±3σ)
מרכוז תוך כדי תנועה באמצעות לייזר משולב
2 תחנות, 4 גבעולים, 4 ראשי הצבה, 24 חרירים
מנוע סרוו ליניארי XY עם שליטה מלאה בלולאה סגורה
מכיל עד 240 רכיבים
עגלת הזנה חשמלית או מכנית

פריט/דגם		Mounter מודולרי במהירות גבוהה FX-3RAL	Mounter מודולרי במהירות גבוהה FX-3RAXL
גודל לוח	גודל L (410x360 מ'מ)	כן	לא
	*גודל L-רוחב (510x360 מ'מ)1**	כן	לא
	גודל XL (610×560 מ'מ)	לא	כן
	*יישום על PWB ארוך1**	800×360 מ'מ	800×560 מ'מ
גובה רכיב	6 מ'מ	כן
גודל הרכיב	זיהוי לייזר	0402(01005) ~ 33.5 מ'מ × 33.5 מ'מ
מהירות מיקום (שבב)	מֵיטָב	0.040 שניות/ chip(90,000CPH)*2
מהירות מיקום (שבב)	IPC9850	66,000CPH*2
דיוק מיקום	זיהוי בלייזר	±0.05 מ'מ (±3σ)
כניסות מזין		מקסימום 240 במקרה של סרט 8 מ'מ (על מזין סרט כפול חשמלי)

*1 גודל L-Wide , ישימות על PWB ארוך היא אופציונלית.

* צור קשר עם I.C.T לפרטים.

שאלות נפוצות:

ש: מה עושה מכונת איסוף ומקום?

מכונת איסוף ומקום נועדה להפוך את תהליך איסוף הרכיבים האלקטרוניים (כגון נגדים, קבלים ומעגלים משולבים) לאוטומטיות והצבתם במדויק על גבי לוחות מעגלים מודפסים (PCB) במהלך ייצור אלקטרוניקה.זה מבטיח הרכבה מדויקת ויעילה.

ש: איך מכונה גם מכונת בחירה ומקום?

מכונת בחירה ומקום מכונה בדרך כלל גם 'מערכת בחירה והמקום' או פשוט 'מכונת השמה' בהקשר של טכנולוגיית ה-Surface Mount (SMT) והרכבת אלקטרוניקה.

ש: איזה מותג של מכונת בחירה והמקום הוא SMT?

SMT (טכנולוגיית הר משטחית) הוא תהליך ייצור, לא מותג של מכונת בחירה ומקום.יצרנים שונים מייצרים מכונות בחירה ומקום להרכבת SMT, כולל ימאהה, JUKI, סימנס ופנסוניק, בין היתר.
