AM100
I.C.T
| כַּמוּת: | |
|---|---|

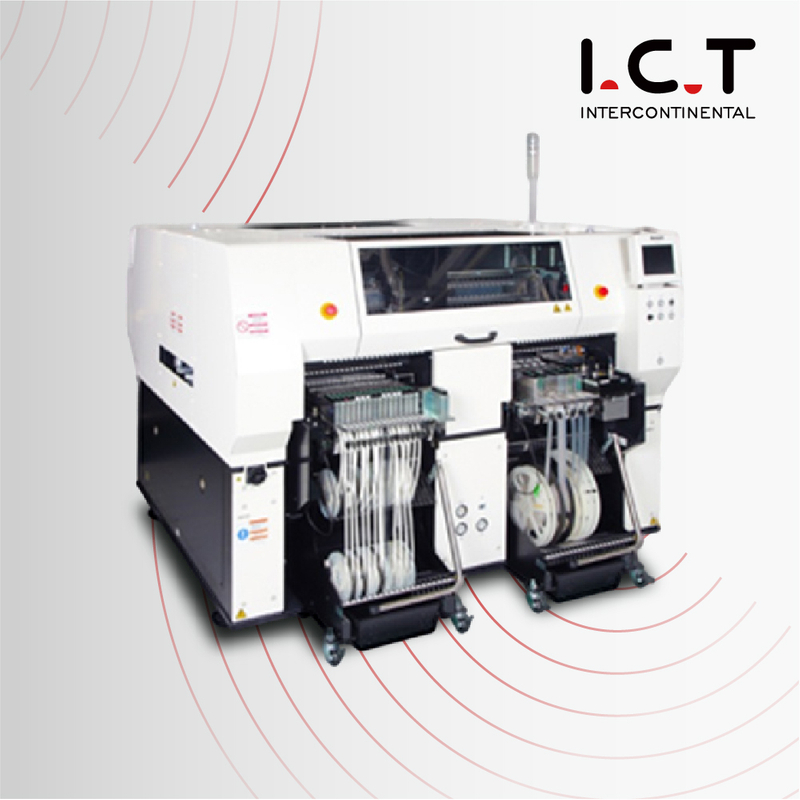

Panasonic PCB Pick and Place Machine
ראש יחיד (קורה אחת) המסוגל להציב מערך רכיבים מרשים הכולל: 0402 מ'מ עד 120x90x28 מ'מ
מסוגל להציב מחברים גדולים, רכיבים בעלי צורה מוזרה וסוגי אריזה מתקדמים כגון PoP
מזינים ניתנים להחלפה, חרירים רב תפקודיים וצ'אקים עם סדרת CM ו-NPM
ייצור חסכוני ואיכותי
| מזהה דגם | AM100 |
|---|---|
| מספר דגם. | NM-EJM4D |
| מידות PCB (מ'מ) | L 50 × W 50 עד L 510 × W 460 |
| מהירות מיקום | 35,800 קמ'ש (0.1006 שניות/שבב), 12,200 cph (0.295 s/QFP 12 מ'מ או פחות) |
| דיוק מיקום (Cpk1) | ±40 מיקרומטר/שבב ±50 מיקרומטר/QFP 12 מ'מ או פחות ±30 מיקרומטר/QFP 12 מ'מ מעל ל 32 מ'מ או פחות |
| אספקת רכיבים: הדבקה * | (קלטת: סרט 4/8 מ'מ (גלגל קטן)) מפרט מזין קלטות: מקסימום.160 מפרט מזין מגש: מקסימום.120 [*1] |
| אספקת רכיבים: מקל * | מפרט מזין קלטות: מקסימום.40 מפרט מזין מגש: מקסימום.30 [*1] |
| אספקת רכיבים: מגש * | מפרט מזין מגש: מקסימום.20 [*1] הגדרה ידנית של מפרט מגש: מקסימום.20 [*2] (אפשרות לבסיס מזין קבוע) |
| מידות רכיב (מ'מ) | שבב 0402 [*3] ל-L 120 × W 90 או L 150 × W 25 (T=28 [*4]) |
| זמן החלפת PCB | 4.0 שניות (כאשר אין רכיב מיקום בצד האחורי) |
| מקור חשמלי | 3-פאזי AC 200 / 220 V ±10 V, AC 380 / 400 / 420 / 480 V ±20 V 2.0 kVA |
| מקור פניאומטי | מינימום.0.5 MPa עד מקסימום.0.8 MPa, 200 ליטר לדקה (ANR) |
| מידות (מ'מ) * | W 1,970 × D 2,019 [*5] × H 1,500 [*6] |
* ערכים כגון מהירות מקסימלית עשויים להשתנות בהתאם לתנאי ההפעלה.
* נא ליצור קשר עם I.C.T לפרטים.
