NPM-TT2 |Panasonic Pcb Automatic Smt Pick And Place Machine

Panasonic Pcb Automatic Smt Pick and Place Machine NPM-TT2.
קנה אותו עם השותף המהימן שלך!
I.C.T מביאה 26 שנות ניסיון בתעשיית SMT.
דגשים: התקנה והדרכה באתר זמינים, שירות לקוחות 24/7.מומחים בעלי הכשרה גבוהה.מדוייק וחסכוני.ערכת עשה זאת בעצמך מודרכת חזון.קל להרכבה.תוכנת קוד פתוח.
  • NPM-TT2

  • I.C.T

מצב זמינות:
כַּמוּת:

Panasonic Pcb Automatic Smt Pick and Place Machine NPM-TT2

מבוא

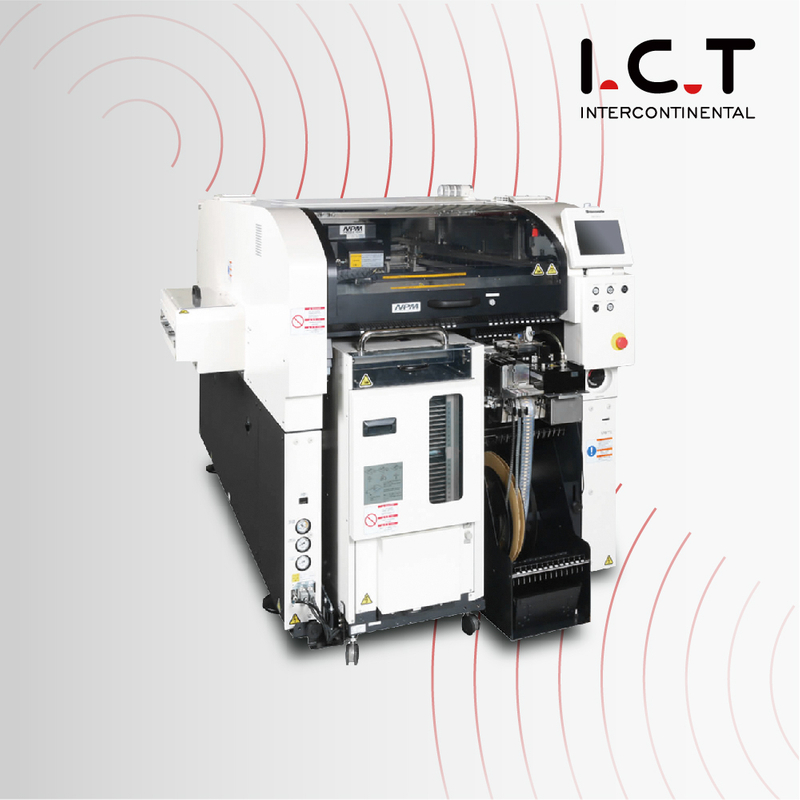

Panasonic NPM-TT2

פלטפורמת NPM-TT2 (Next Production Modular-Twin Tray II) מייצגת את הדור הבא בייצור מודולרי של מגש כפול מפלטפורמת NPM עטורת הפרסים של פנסוניק - אידיאלית לכל תמהיל.

ה-NPM-TT2 מחזק עוד יותר את תהליך ה-SMT כדי להכיל יותר חלקים המסופקים במגש במצב הפעלה עצמאית מלאה, ה-NPM-TT2 מעבד לוחות עד 510 x 590 מ'מ והפונקציונליות הכפולה שלו מאפשרת הרכבה של יותר ממוצר אחד או שני מוצרים שונים ב- אותו זמן.

ה-NPM-TT2 מוביל את הדרך במונחים של יכולות מיקום מוזר עם ראש מתקדם וקל משקל בעל 3 חרירים V2 (100N), אפשרות תאורה סיכה במקום ומזיני מקלות הניתנים לערמה.

מכונת פיק אנד פלייס של פנסוניק

  1. תואם עם ראש 8 חרירים קל משקל או 3 חרירים V2

  2. טווח חלקים: (01005) 0402 שבב עד 1 20L x 90W x 28T ל-BGA עד 80 x 80 טווח רכיבים

  3. עבדו עד 40 מגשים ו-26 כניסות קלטת וסליל קבועים לכל צד עבור סך של 92 כניסות זמינות

  4. צמצם את זמן ההשבתה עם בדיקת רכיבי מגש חכם לאיסוף מראש ומיקומי הזנה ומגש ניתנים להחלפה

  5. תואם עם מזינים וחורים חכמים מסדרת CM ו-NPM

מזהה דגם NPM-TT2
מספר דגם. NM-EJM1E
מידות PCB (מ'מ) גודל מחשב מצב חד-נתיב: L 50 x W 50 ~ L 510 x W 590 מצב דו-נתיב: L 50 x W 50 ~ L 510 x W 300
מידות PCB (מ'מ) גודל M מצב חד-נתיב: L 50 x W 50 ~ L 510 x W 510 מצב דו-נתיב: L 50 x W 50 ~ L 510 x W 260
זמן החלפת PCB מצב חד-נתיב: 4.0 שניות (ללא רכיב מותקן בצדו האחורי של PCB) מצב דו-נתיב: 0 שניות* *ללא שניות כאשר זמן המחזור הוא 4.0 שניות או פחות
מקור חשמלי 3-פאזי AC 200, 220, 380, 400, 420, 480 V 2.5 kVA
מקור פניאומטי מינימום.0.5 MPa, 200 ליטר לדקה (ANR)
מידות (מ'מ) * W 1,300 [*2]  x D 2,798 [*3]  x H 1,444 [*4] [*1]
מסה 2,690 ק'ג (רק לגוף הראשי: זה משתנה בהתאם לתצורת האופציה)

*ערכים כגון מהירות מקסימלית עשויים להשתנות בהתאם לתנאי ההפעלה.*אנא  צור קשר עם I.C.T לפרטים.

שאלות נפוצות:

ש: מהו SMT עבור PCB?

  • SMT, ראשי תיבות של Surface Mount Technology, היא שיטה המשמשת בייצור אלקטרוניקה להרכבה או חיבור של רכיבים אלקטרוניים ישירות על פני השטח של לוח מעגלים מודפסים (PCB).זה כרוך בהצבת התקני הרכבה על פני השטח (SMDs) על פני השטח של ה-PCB והלחמתם למקומם, בניגוד לטכנולוגיית דרך חורים, שבה לרכיבים יש מובילים מוכנסים דרך חורים ב-PCB.

ש: מהו תהליך ההרכבה של SMT?

  • תהליך הרכבת ה-SMT הוא שלב מרכזי בייצור אלקטרוניקה הכולל שימוש במכונות בחירה אוטומטיות, הידועות גם כ-SMT mounters או mounters שבבים.מכונות אלו קולטות במדויק רכיבי הרכבה על פני השטח (SMDs) ממזינים וממקמות אותם במיקומים ייעודיים על ה-PCB.התהליך מבטיח הרכבה מדויקת ויעילה של מעגלים אלקטרוניים.

ש: מהי הרכבת PCB?

  • הרכבה של PCB מתייחסת לתהליך של חיבור פיזי או אבטחה של לוח מעגלים מודפסים (PCB) למיקום ספציפי בתוך מכשיר או מכלול אלקטרוני.זה כרוך בתיקון ה-PCB בצורה מאובטחת, לעתים קרובות באמצעות ברגים, נקודות יציאה או תושבות הרכבה, כדי להבטיח יציבות ויישור נכון בתוך המתחם של המכשיר.

I.C.T - החברה שלנו


מכונת SMT

על I.C.T:


I.C.T היא ספקית מובילה של פתרונות תכנון מפעלים.יש לנו 3 מפעלים בבעלות מלאה, מספקים  ייעוץ ושירותים מקצועיים ללקוחות גלובליים.יש לנו יותר מ-22 שנים של אלקטרוניקה  פתרונות כוללים.אנחנו לא רק מספקים סט שלם של ציוד, אלא גם מספקים מגוון רחב של ציוד טכני  תמיכה ושירותים, ולתת ללקוחות ייעוץ מקצועי סביר יותר.אנו עוזרים ללקוחות רבים  להקים מפעלים ב-LED, טלוויזיה, טלפון נייד, DVB, EMS ותעשיות אחרות בכל רחבי העולם.אנחנו  להקים מפעלים ב-LED, טלוויזיה, טלפון נייד, DVB, EMS ותעשיות אחרות בכל רחבי העולם.אנחנו  אָמִין.

מכונת SMT


תערוכה


מכונת SMT




עבור הגדרת מפעל SMT, אנחנו יכולים לעשות בשבילך:

1.   אנו מספקים עבורך פתרון SMT מלא

2.   אנו מספקים טכנולוגיית ליבה עם הציוד שלנו

3.   אנו מספקים את השירות הטכני המקצועי ביותר

4.   יש לנו ניסיון עשיר בהגדרת מפעל SMT

5.   אנחנו יכולים לפתור כל שאלה לגבי SMT


מכונת SMT


מכונת SMT
