| PCB מסוע הקרנה SMT אמין
PCB מסוע ההקרנה ICT SMT הוא הבחירה המובילה עבור מערכות מסוע SMT אוטומטיות לפני הדפסת שבלונות. חגורות מהירות וחיישני יישור מדויקים מבטיחים שכל לוח פוגע במדפסת נקודתית, בעוד שמכסה חסין אבק ונוריות LED בהירות שומרים על התהליך נקי ונראה לעין. סנכרון רוחב כפתור אחד, מסגרת אלומיניום ברמה תעופה ו-PLC מוכן לתעשייה 4.0 מספקים ביצועים ללא תחרות 24/7. מהימנים על ידי מפעלי אלקטרוניקה ברחבי העולם, כל PCB של מסוע סינון SMT משפר את דיוק משחת ההלחמה ומגביר את מהירות הייצור כמו שלא היה מעולם.
| קו מסוע מלא עם תחנות סינון מתקדמות
ICT מציעה למעלה מעשרה סוגי מסועים שיתאימו לכל מערך SMT. מסועים מקשרים סטנדרטיים מזיזים לוחות בצורה חלקה. יחידות קירור ובדיקה מטפלות בבדיקות איכות. PCB מסוע ההקרנה הרב-תכליתי מגיע בגרסאות חד-מסלוליות, דו-מסלוליות או משולשות, עם מהירויות מתכווננות וחומרי ניקוי שבלונות אוטומטיים אופציונליים. מסועי שערים ודגמי חציצה זמינים גם כן. כל מסוע SMT אוטומטי יכול להיות מותאם אישית באורך, תאורה, גובה כיסוי ותכונות חכמות כך שיתאימו בצורה מושלמת לצרכי ההדפסה המדויקים שלך.
| תכונות מוצר מפורטות
מסילות אלומיניום בדרגת תעופה וחיישנים בעלי דיוק גבוה שומרים על יישור כל לוח בטווח של ±0.1 מ'מ. תמיכות פלדה מחוזקות מבטלות רעידות במהלך תנועה במהירות גבוהה. כל הרכיבים עומדים בתקני ISO ו-CE מחמירים, מה שמבטיח שה-PCB של מסוע הסינון SMT מספק מיקום לוח ללא רבב במשך שנים.
כיסוי אקרילי שקוף חוסם אבק בעוד פסי LED בהירים מאירים את פני הלוח לבדיקות בזמן אמת. עמעום ללא שלב ועיצוב אנטי סטטי מגנים על משחת הלחמה רגישה. לחצני עצירת חירום ואורות מגדל שומרים על סביבת העבודה בטוחה וגלויה בכל עת.
מסך מגע צבעוני בגודל 7 אינץ' בשילוב עם PLC אמין מאפשר למפעילים להתאים מהירות, רוחב או יישור בשניות. מודול Industry 4.0 אופציונלי תומך במערכות Hermes, CFX ו-MES עיקריות. עדכוני תוכנה בחינם ואבחון מרחוק כלולים לכל החיים.
חגורת ESD הסטנדרטית בגודל 3 מ'מ פועלת בשקט ובנקיות, מושלמת עבור PCBs עדינים. עבור עומסים כבדים יותר, כונן שרשרת מנירוסטה מציע ביצועים ללא החלקה. שתי המערכות פועלות בצורה חלקה בתוך PCB מסוע הסינון SMT כדי לשמור על זרימת לוח מושלמת.
| מפרט תנור Reflow
| מפרט | פרמטר |
|---|---|
| רוחב PCB | 50-400 מ'מ (500 מ'מ אופציונלי) |
| גובה מסוע | 900 ± 20 מ'מ |
| מהירות העברה | 0.5-20 מ' לדקה מתכוונן |
| ספק כוח | AC 220 V 50/60 הרץ |
| צריכת חשמל | 50–150 W |
| כיוון | משמאל לימין (מימין לשמאל אופציונלי) |
| חומר חגורה | חגורה או שרשרת שטוחה 3 מ'מ ESD |
| מצב שליטה | PLC + מסך מגע |
| כוונון רוחב בלחצן אחד | אופציונלי (סנכרון קו שלם) |
| תקן בטיחות CE | כיסוי מלא + הגנת חיישן |
* ICT ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להיות מעודכנים ללא הודעה מוקדמת.
| רשימת ציוד קו SMT

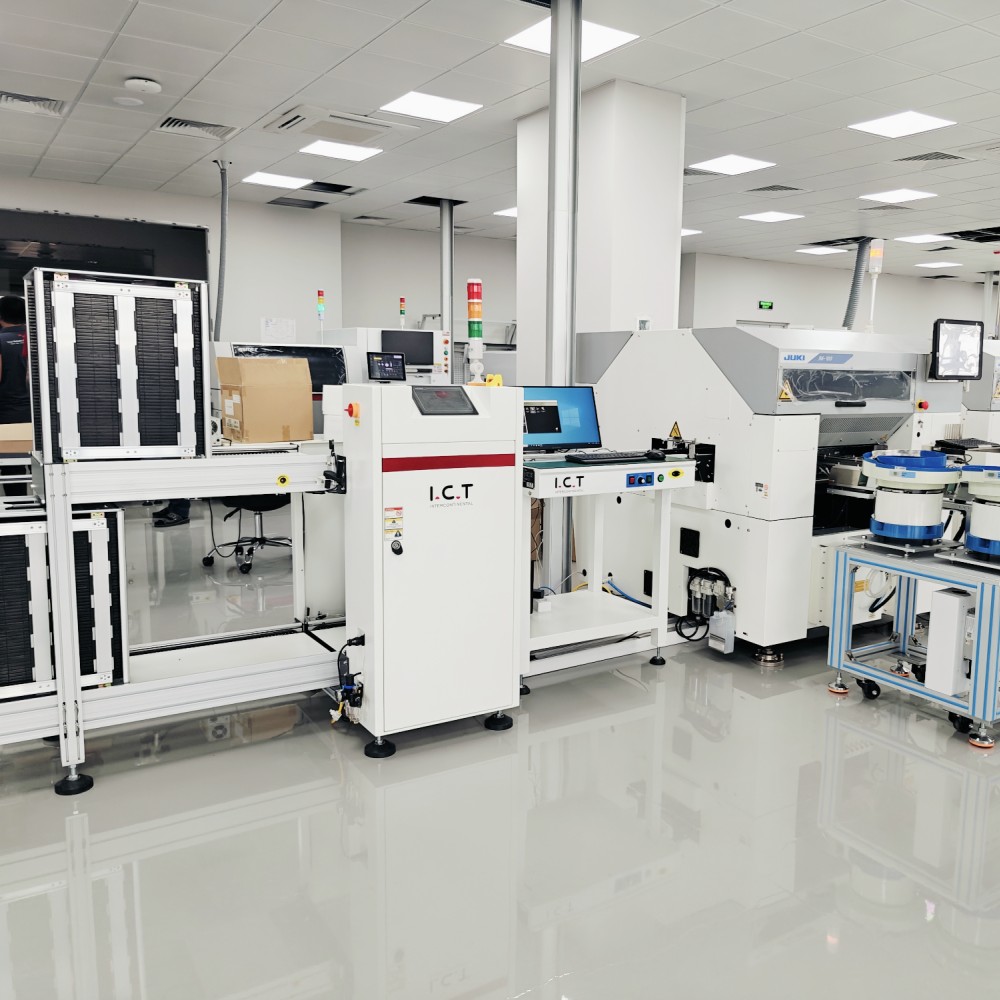

קו הייצור האיכותי שלנו PCBA כולל ציוד מתקדם להרכבת PCB יעילה ומדויקת. קו ה-SMT האוטומטי לחלוטין כולל מעמיס, מדפסת אוטומטית ליישום הלחמה מדויקת, מכונת בחירה ומקום למיקום מדויק של רכיבים, תנור זרימה חוזרת להלחמה אמינה ומערכת AOI לבדיקת פגמים יסודית. קו ייצור PCBA באיכות גבוהה זה מבטיח פעולה חלקה, אמינות גבוהה והרכבת SMT בעלות נמוכה, העומדת בדרישות התעשייה המגוונות.
| סיפור הצלחת הלקוח
שני מהנדסי ICT מומחים נסעו לאורוגוואי כדי להשיק קו מהיר עבור יצרנית מונים חשמליים חכמים מובילים. ההתקנה כללה מעמיסי מגזינים, מדפסות 471 ו-481, מתלה Lyra622, AOI, תנור זרימה חוזרת W2, מספר PCB של מסועי סינון SMT וקווי רולר. תוך שבעה ימים בלבד, הצוות שלנו השלים התקנה, כיול חיישנים והכשרת מפעילים מלאה. לוחות מיושרים כעת בצורה מושלמת להדפסה, והלקוח מדווח על קפיצה של 30% באיכות משחת הלחמה מאז השימוש במערכת המסוע האוטומטית SMT.
| הכשרה ותמיכה מקצועית
מתכנון קו ועד לייצור יומיומי, ה-ICT איתך בכל שלב. אנו מספקים הדרכה מקוונת ובאתר בחינם, שדרוגי תוכנה חינם לכל החיים ותמיכה מרחוק 7×24. כאשר יש צורך בעזרה דחופה, המהנדסים שלנו מגיעים לאתר שלך תוך 48 שעות בכל מקום בעולם. חלקי חילוף נשלחים באותו יום משמונה מחסנים ברחבי העולם - כך שהקו שלך פועל ללא הפסקה.
| שבחי לקוחות
'ה-PCB של מסוע ההקרנה SMT מיישר לוחות כל כך טוב - פגמי ההדפסה שלנו כמעט אפסיים!' 'האריזה הייתה יציבה - המכונות הגיעו ללא רבב לאחר שילוח אוקיינוס.' 'מהנדסים הכשירו את הצוות שלנו עד שכל הגדרה הייתה מושלמת.' 'התמיכה מגיבה תוך דקות, אפילו בשעת לילה מאוחרת!' 'השתמשנו בתחנת טרום ההדפסה הטובה ביותר אי פעם.
| ההסמכה שלנו
כל מכונת ICT מחזיקה בתעודות CE, RoHS ו- ISO9001 בתוספת עשרות פטנטים המצאה. כל PCB של מסוע סינון SMT עובר בדיקת יישון קפדנית של 48 שעות לפני המשלוח. איכות מובנית מדי יום - זו הסיבה שלקוחות סומכים עלינו שנה אחר שנה.
| אודותינו ומפעל
ICT, שהחלה ב-2012 בדונגגוואן, סין, גדלה במהירות לספקית פתרונות SMT עולמית מובילה עם כמעט 90 עובדים מסורים ומפעל מודרני של 12,000 מ'ר. אנו מתכננים ובונים את כל חלקי הליבה בבית תחת מערכות איכות קפדניות. למעלה מ-1,600 לקוחות מ-72 מדינות משתמשים בציוד שלנו מדי יום. עם שמונה משרדים בחו'ל וצמיחה מתמדת, ה-ICT ממשיך לספק PCB אמין של מסוע SMT סינון ושירות ברמה עולמית ליצרני אלקטרוניקה ברחבי העולם.
