כיום, ניקוי PCB וחלקי חילוף אחרים כמעט חובה במפעלי ייצור SMT, במיוחד באזורים מתקדמים. יש לנקות את ה- PCB ביסודיות של שאריות ייצור כמו גם לכלוך כדי להבטיח עיבוד אמין נוסף וביצועים נטולי בעיות. חלקי חילוף אחרים ישפכו גם לאורך זמן עם הציוד. לדוגמה, זרבובית מכונת הבחירה והמקום ישמש זמן רב, וחור הזרבובית ייחסם על ידי אבק, שיש לנקות אותו באופן קבוע.
במיוחד כאשר משתמשים במודולים רגישים ולכן יקרים ברובם, כמו בתעשיית התעופה והחלל, תעשיית הרכב, בטכנולוגיה רפואית או בתקשורת, ניקוי לוח ה- PCB המורכב הוא שלב ייצור מלא וחשוב.
אך אפילו עם מה שמכונה ייצור ללא ניקוי, יתכן שיש לנקות רכיבים אלה כדי למנוע תקלות. הסרה יסודית של שאריות שטף, קולופוניה, שרף, תחמוצות וחומרי הלחמה הם המשימות העיקריות בניקוי לוחות מעגלים מודפסים, רכיבים אלקטרוניים פעילים ופסיביים, BGA, שבב היפוך, ממסרים, משרנים וכו '.
מדוע לנקות PCBA?
שפר את האסתטיקה של ה- PCB A
אם אתה יצרן חוזה של PCBA, המראה החזותי של הלוח משקף את איכות המוצר שלך. שאריות ושטף שומני ברורים שנשרפו כדי ליצור כתמים שלקוחות יכולים בקלות לתפוס כמוצר פגום.
שפר את אמינות ה- PCB
דרישות האמינות נקבעות בדרך כלל על ידי אופי המוצר הסופי. לדוגמה, יהיו דרישות קפדניות מאוד לאלקטרוניקה של קוצבי לב, שם כישלון של לוח מעגלים עלול להוביל ישירות למוות.

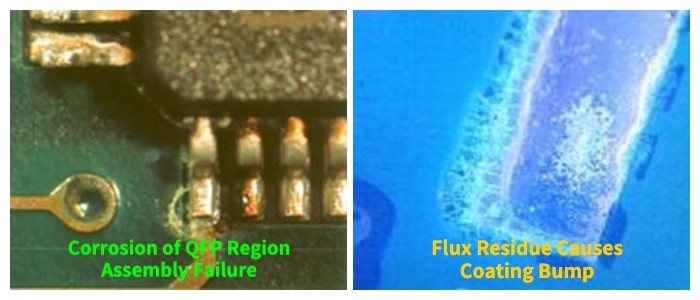

למנוע קורוזיה של רכיב ו- PCB
שאריות שטף שנותרו במעגלים אלקטרוניים הם חומציים. אם הם לא מוסרים בתהליך ניקוי, המשקעים יכולים לספוג לחות הסביבה מהאוויר ולגרום לקורוזיה של מוליכי רכיבים ואנשי קשר של PCB.
נמנע מבעיות הדבקה עם ציפויים קונפורמליים
רוב האנשים מבינים שכאשר מצייר, יש להכין את פני השטח כך שיהיה נקי לחלוטין. אחרת הצבע יתקלף במהירות. היגיון ציפוי קונפורמי זהה לציור.
כדי להחמיר את המצב, הציפוי הוא לרוב חדיר למחצה, ולחות יכולה להיכנס ולחלחל לשאריות השטף ולגרום לקורוזיה.

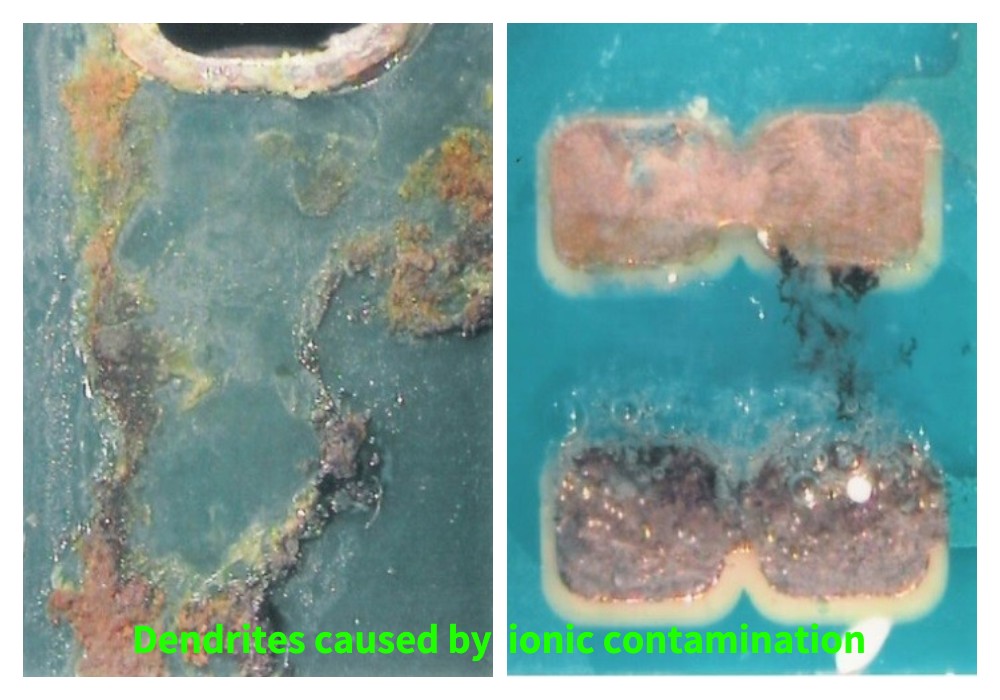

מונע זיהום יוני
חלקיקים קוטביים או יוניים שנשארו משקעי שטף ומקורות אחרים, כאשר הם נחשפים ללחות באוויר הסביבה ומוחלים זרם חשמלי, יכולים להתחבר לשרשראות או לענפים הנקראים דנדריטים. דנדריטים אלה מוליכים חשמלית, כך שהם יכולים ליצור עקבות לא מכוונים שיכולים להוביל לדליפה נוכחית, או אפילו למעגלים קצרים לפרקי זמן ממושכים.

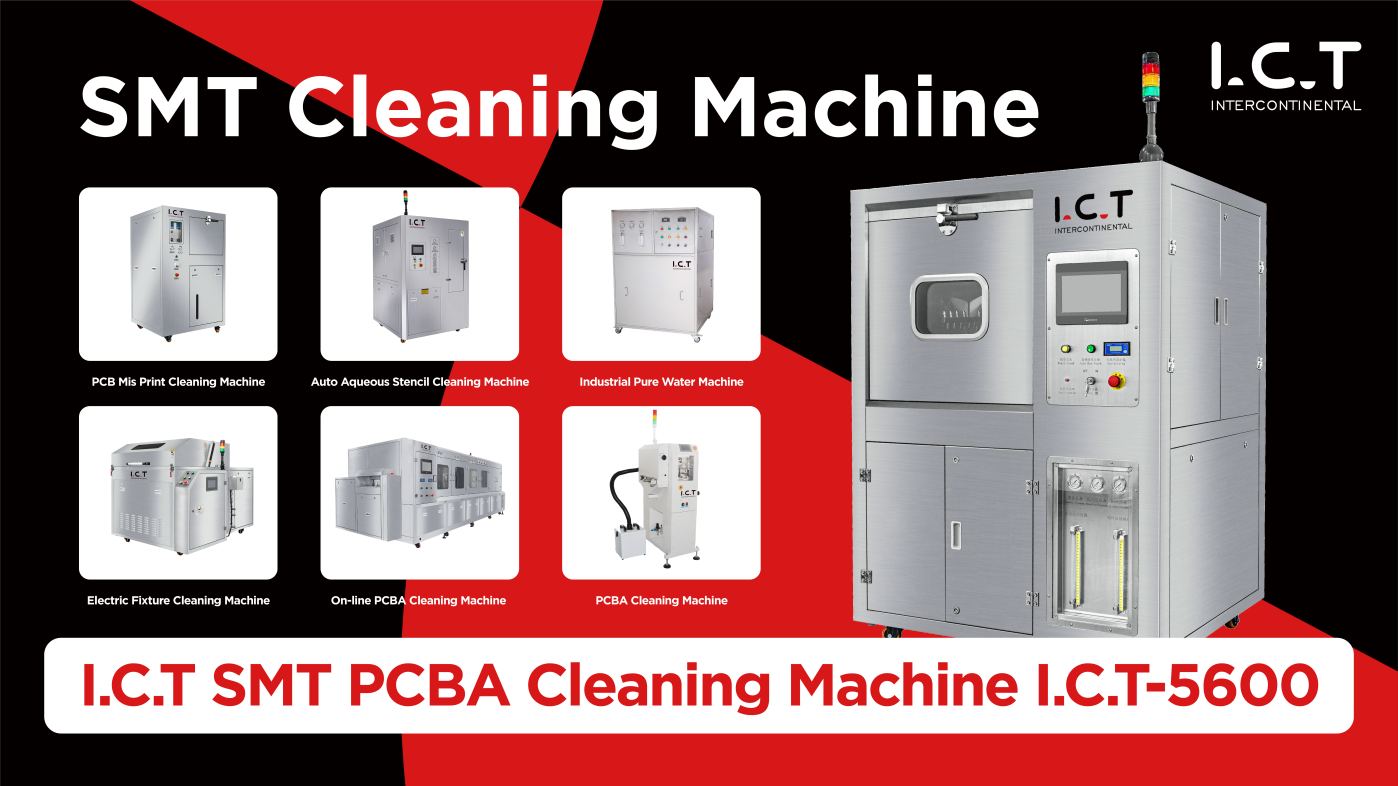

מכונת ניקוי PCBA SMT ICT-5600
ICT-5600 היא מכונת ניקוי מתקדמת משולבת החוסכת אנרגיה, ידידותית לסביבה וניקוי אצווה. זה יכול להשלים אוטומטית את הפונקציות של ניקוי, שטיפה וייבוש.
משמש בעיקר לניקוי לוחות PCBA של רב-זיהוי, אצווה בינונית וקטנה של מוצרים מתקדמים במוצרי הרכב, צבא, רפואה, תעופה וחלל, תקשורת, מכשור חכם ותעשיות אחרות.
ICT-5600 יכול להשלים אוטומטית את כל תהליך הניקוי, השטיפה והייבוש עם מפתח אחד דרך מערכת הריסוס שיכולה להתאים את הלחץ. חדר הניקוי מכיל שתי שכבות של סלי ניקוי, שיכולות לנקות יותר לוחות בפעם אחת. נקיים ביסודיות ויעילות מזהמים אורגניים ואורגניים כמו רוזין, שטף ללא ניקוי, שטף מסיס במים ומזהמים אורגניים ואורגניים אחרים על פני השטח של ה- SMT/THT PCBA לאחר הלחמה. מערכת הסינון המסתובבת של תמיסת הניקוי יכולה להשתמש בתמיסת הניקוי פעמים רבות יותר ולהפחית את בזבוז תמיסת הניקוי.
כיצד להבטיח שלא ניקוי כתמים עיוורים?

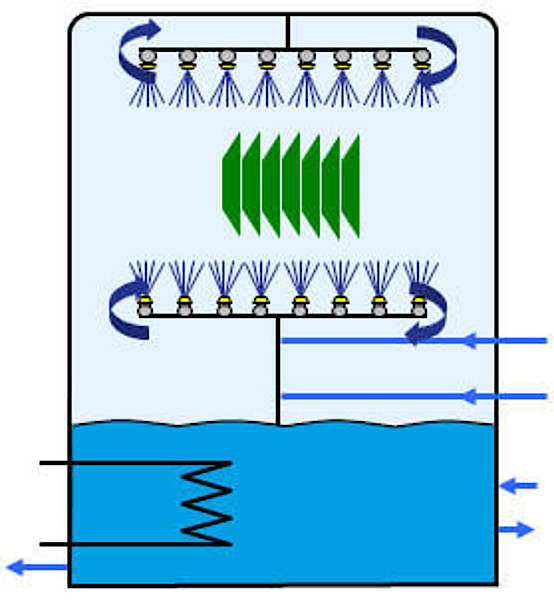

במערכות ריסוס תאיות יחיד ICT-5600, ניקוי מתרחש על פי עקרון המדיח. כל שלבי התהליך מבוצעים באותו תא תהליכים. מדיום הניקוי מרוסס על מכלולי האלקטרוניה דרך אביזרי זרבובית או זרועות ריסוס מסתובבות. אפקט הניקוי בדרך כלל אינו מושג באמצעות לחץ סילון ריסוס, כמו בתהליכים מוטבעים, אלא דרך נפח המדיום הניקוי המועבר מעל המצעים.
החרירים בסרגל הריסוס המסתובב מעוצבים במיוחד. גודל וצפיפות התפוצה של החרירים שונים. לאחר אינספור הבדיקות שלנו, מאומצים התפלגות המצטברת של שמאל וימין והפצת הניתוק למעלה ולמטה, מה שלא רק משפר את יעילות הניקוי, אלא גם פותר לחלוטין את הבעיה של כתמים עיוורים נקיים. ומוט הריסוס המסתובב מאמץ עיצוב נטול שימון, הפועל בצורה חלקה ואינו צריך להחליף אותו באופן קבוע.
האם רכיבי נזק לניקוי בלחץ גבוה?
כמה מהנדסים ידאגו אם גודל ה- PCBA שלהם קטן מדי, האם הוא ייפגע על ידי שטיפת לחץ גבוה, או שהוא ייפגע כתוצאה מהתנגשות בין PCBA?
ניתן להתאים את הלחץ של כל מוט ריסוס באופן ידני על ידי מחשב, וניתן להגדיר ערכי לחץ שונים בהתאם לגדלים שונים של PCBA. לאחר בדיקות חוזרות ונשנות, זה יכול לפתור את בעיית ההתנגשות והעקירה בתנאי ריסוס בלחץ גבוה. ניתן להתאים את לחץ ההזרקה מ- 30 ל- 80 psi.
האם זה צורך הרבה סוכן ניקוי?
מערכת הסינון המובנית ומערכת הפיצויים בריכוז מאומצים כדי לחסוך ביעילות את הצריכה של פתרון הניקוי.
מכונת הניקוי תשתמש בתחילה במשאבה פרופורציונאלית כדי לערבב את נוזל הניקוי ומים DI ביחס, ונוזל הניקוי המשומש יכנס למערכת הסינון כדי לסנן את כל שאריות המוצקות מעל 0.2UM. ככל שמספר זמני השימוש גדל, מערכת פיצוי הריכוז של מכונת הניקוי תחדש אוטומטית את תמיסת הניקוי בהתאם לירידה בריכוז, כדי להשיג את היחס הסטנדרטי.
כיצד למנוע זיהום יוני？
DI-250 הוא מחולל מים מיושן המשמש יחד עם ICT-5600. תמיסת הניקוי תוסיף מים DI בפרופורציה, ותהליך השטיפה מלא במים מיובשים לשטיפה.
ICT-5600 יהיה מצויד בבודק מוליכות כסטנדרט. כאשר המכונה נכנסת אוטומטית לתהליך השטיפה, היא יכולה לפקח על מצב השטיפה בכל עת עד שלוח ה- PCBA יגיע לניקיון מראש. פונקציה זו משפרת מאוד את המשכיות תהליך הניקוי.
מה דעתך על מכונת הניקוי PCBA של O N-Line?

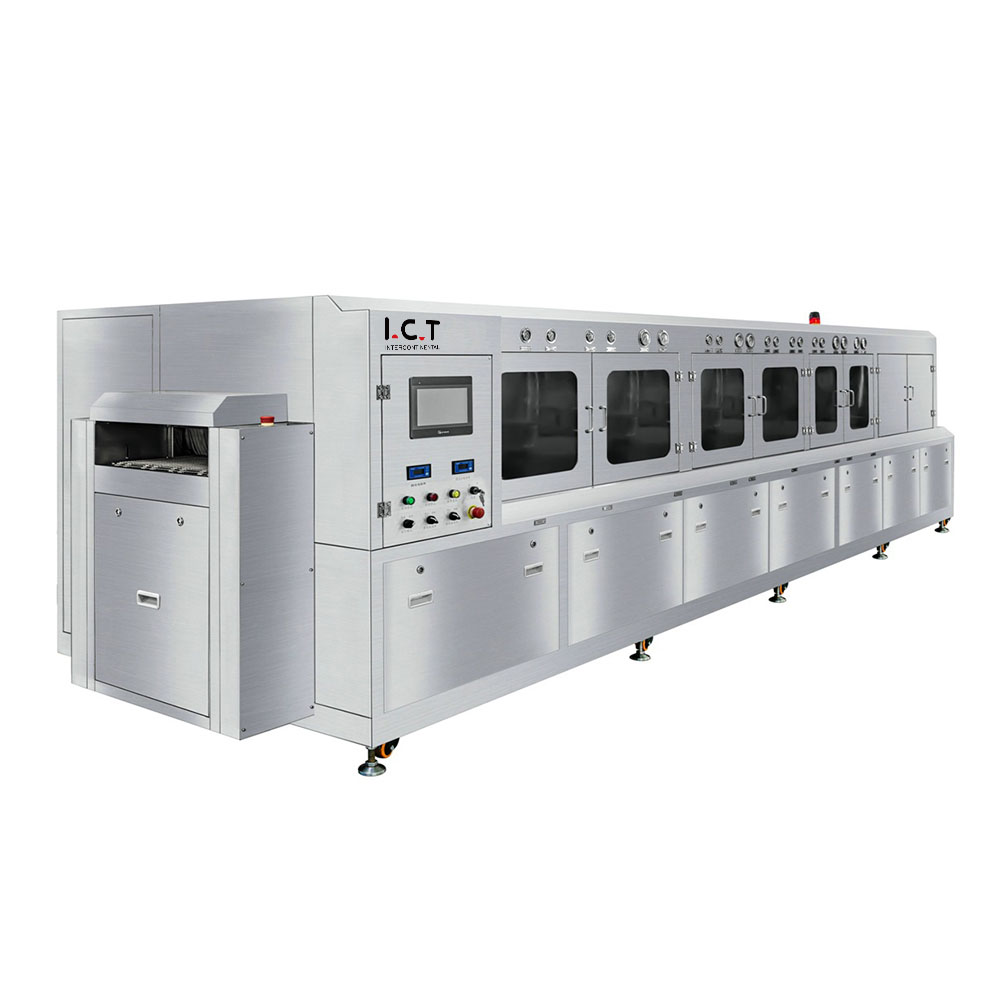

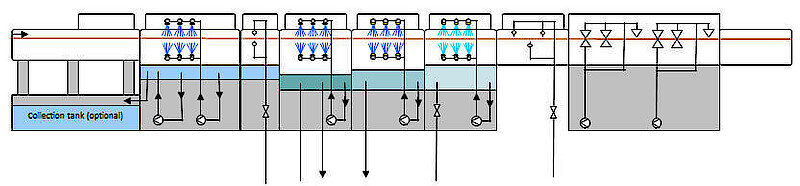

עבור נפחי ייצור גבוהים ומגוון רכיבים מינימלי, חומרי ניקוי מקוונים I.CT-6300 הם פתרון חוסך זמן וחסכוני בעת ניקוי רכיבים אלקטרוניים. לוחות המעגלים המודפסים פועלים אוטומטית על מסוע דרך שלבי התהליך האישיים, שם ניקוי, שטיפה וייבוש מתקיימים בתאים נפרדים.
לפני שתחליט על תהליך האונלינה, יש לקחת בחשבון את המקום. בהשוואה ל- ICT-5600 המקוון, מכונת כביסה מקוונת דורשת טביעת רגל גדולה יותר. ניתן לשלב מערכות מוטבעות רק בקו הייצור אם כניסה ויציאה של רכיבים והניקוי עצמו אוטומטי לחלוטין.

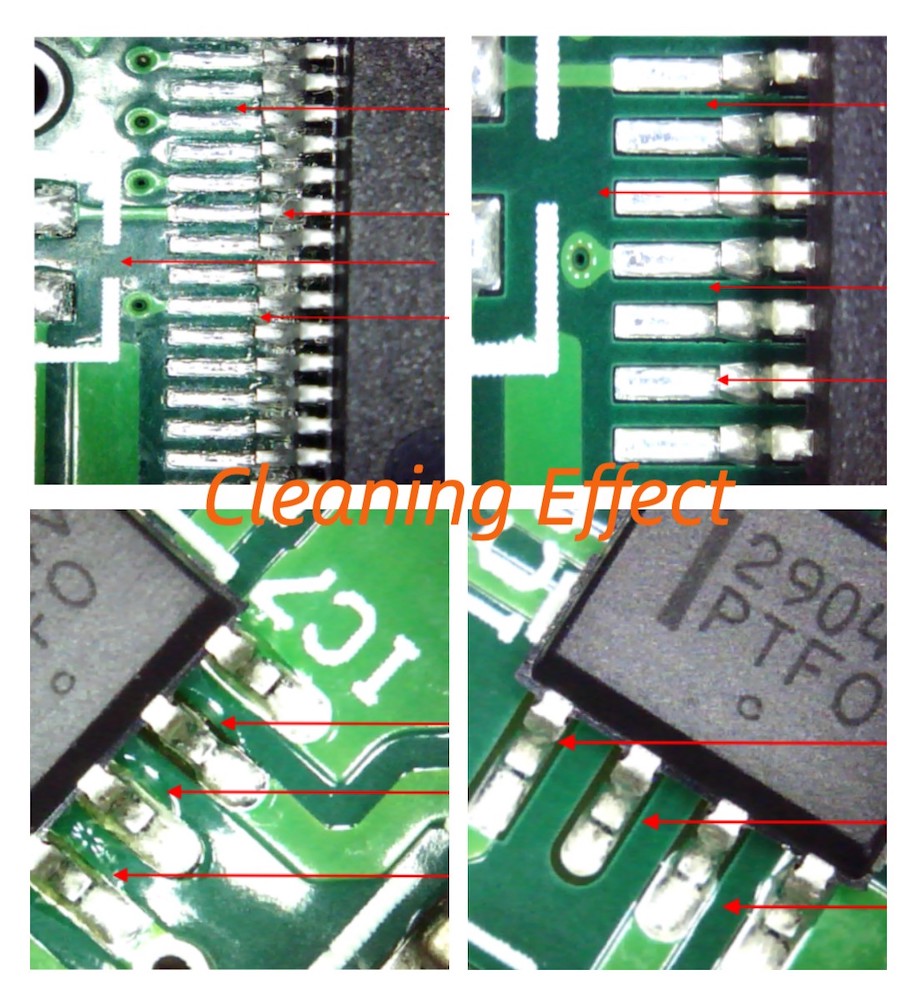

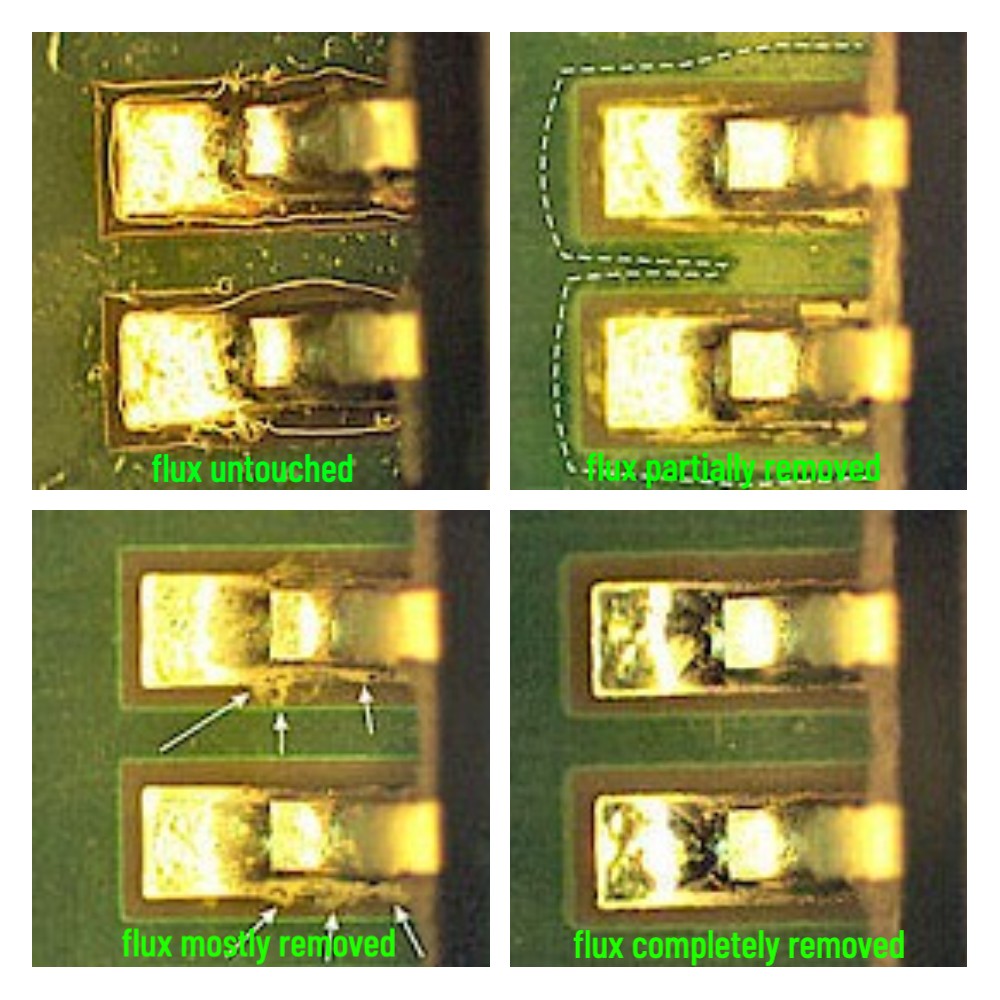

תרשים השוואה של אפקט הניקיון
אם יש לך שאלות לגבי מנגנוני הניקוי/סוגי התהליכים השונים, אנא צור קשר עם מהנדסי התהליכים שלנו: info@smt11.com
