ICT-6561
I.C.T
| כַּמוּת: | |
|---|---|
| מדפסת סטנסיל SMT אוטומטית לחלוטין
מכונת מדפסת הלחמה אוטומטית של ICT-6561 היא מדפסת שבלונות smt אוטומטית מלאה במהירות גבוהה המיועדת לקווי SMT מודרניים. עם תאימות Industry 4.0 ו-MES, הוא משיג דיוק חוזר של ±0.01 מ'מ וזמן מחזור של 7 שניות. ראש ההדפסה התלוי ובקרת הלחץ הניתנת לתכנות מבטיחים הנחת משחת הלחמה מושלמת על כל לוח. בשימוש נרחב בתאורת LED, מוצרי אלקטרוניקה לרכב ומוצרי צריכה, מכונת הדפסת שבלונות אור LED זו תומכת בגדלים של PCB מ-80×50 מ'מ עד 650×610 מ'מ. ממשק Windows 10 קל מאפשר לתוכניות חדשות להסתיים תוך 5-10 דקות. בחרו ב-ICT-6561 להדפסה יציבה, נטולת פסולת ואיכות גבוהה בכל משמרת.
| תכונה
ראש הדפסה תלוי קשת-גשר משתמש בשני מנועי צעד עצמאיים לאיזון שמאל-ימין. משוב לחץ בזמן אמת מתכוונן אוטומטית בין 0-15 ק'ג. אפשרות מגב OPC מגבילה את שטח ההדפסה כך שיתאים לגודל PCB, ומפחיתה את פסולת הלחמה ב-30%. מכונת מדפסת PCB הלחמה אוטומטית זו שומרת על אפקט יצירתי מושלם על לוחות LED גדולים עם גובה דק.
העברת רצועה ייחודית מונעת חסימת PCB לחלוטין. מנוע מניע מהירות של עד 1500 מ'מ לשנייה עם מיקום עצירה מדויק. מהדקי צד בתוספת פיית ואקום אופציונלית מחזיקים לוחות בחוזקה. כיוון שמאל-ימין או ימין-שמאל משתנה באופן חופשי באמצעות תוכנה. מדפסת השבלונות ל-PCB מבטיחה מגע חלק של PCB-סטנסיל בכל מחזור.
יבש, רטוב ואקום שלושה מצבים פועלים בנפרד עם בקרת CCD עצמאית. ספריי מלמעלה למטה מנקה באופן שווה בעוד שהתוכנה סופרת אלכוהול ונייר כדי לחסוך בעלויות. מנוע פליטה חזק מסיר אדים בשניות. השבלונה נשארת ללא רבב להדפסה רציפה באיכות גבוהה.
| מִפרָט
| דֶגֶם | ICT-4034 | ICT5134 | ICT-5151 |
| גודל מסגרת (מ'מ) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| גודל PCB (מ'מ) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| כיוון תחבורה | שמאל-ימין; ימין-שמאל; שמאל-שמאל; ימין-ימין | ||
| מערכת תמיכה | סיכה מגנטית/שולחן למעלה למטה מותאם/גוש תמיכה | ||
| מערכת הידוק | הידוק צד (זרבובית ואקום, לחץ Z נשלף אוטומציה הוא אופציה) | ||
| ראש מדפסת | שני ראשי הדפסה ממונעים עצמאיים | ||
| סוג מגב | נירוסטה (סטנדרטית), פלסטיק | ||
| מערכת ניקוי | יבש, רטוב, ואקום | ||
| בְּדִיקָה | בדיקת דו מימד (סטנדרטי) | ||
| ספק כוח | AC:220±10%,50/60HZ,3Kw | ||
| שיטת בקרה | שליטה במחשב | ||
| מימד (מ'מ) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| דֶגֶם | ICT-6534 | ICT-6561 | ICT-9060 |
| גודל מסגרת (מ'מ) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| גודל PCB (מ'מ) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| מימד (מ'מ) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להיות מעודכנים ללא הודעה מוקדמת.
| רשימת ציוד קו SMT
קו ייצור PCBA באיכות גבוהה כולל ציוד מתקדם להרכבת PCB יעילה ומדויקת. קו ה-SMT האוטומטי לחלוטין כולל מעמיס, מדפסת אוטומטית ליישום הלחמה מדויקת, מכונת בחירה ומקום למיקום מדויק של רכיבים, תנור זרימה חוזרת להלחמה אמינה ומערכת AOI לבדיקת פגמים יסודית. קו ייצור PCBA באיכות גבוהה זה מבטיח פעולה חלקה, אמינות גבוהה והרכבת SMT בעלות נמוכה, העומדת בדרישות התעשייה המגוונות.
| שם המוצר | ייעוד בקו SMT |
|---|---|
| מטען PCB | טוען אוטומטית PCB חשופים לקו. |
| מדפסת הדבק הלחמה | מדפיס משחת הלחמה על רפידות PCB בצורה מדויקת. |
| מכונת בחירה ומקום | הרכבת רכיבים על גבי PCB במדויק. |
| התנור מחדש | ממיס הלחמה ליצירת מפרקים מוצקים. |
| מכונת AOI | בודק חיבורי הלחמה וליקויי מיקום. |
| מכונת SPI | בודק גובה ואיכות משחת הלחמה. |
בודק את תקינות מפרק הלחמה פנימי ומזהה פגמים נסתרים. | |
| מכונת ניקוי SMT | משמש לניקוי PCB, סטנסילים, מתקנים, חרירים וכו'. |
| מכונת חיתוך PCB | חתוך את ה-PCBA למוצר הסופי |
| ציוד למעקב | מתעד ועוקב אחר נתוני ייצור: מכונת סימון לייזר/ מתקן תוויות /מדפסת הזרקת דיו |
| תיאור מקרה להצלחת לקוחות
בשנת 2025, מהנדסי ICT טסו לטג'יקיסטן כדי לתמוך במפעל גדול לתאורת LED. הלקוח רכש שני קווי SMT מלאים, קו DIP אחד, קו ציפוי קונפורמי אחד, קו חלוקה אחד וקו ייצור אחד של נורות LED - כולם כוללים את מכונת הלחמה ICT-6561 Fully Smt Solder Paste Led Light Automatic Pcb Solder Printer. הצוות שלנו עזר לפרוק מכולות, התקין כל מכונת מדפסת הלחמה אוטומטית של PCB, הכשיר 25 מפעילים מקומיים תוך שלושה ימים, והשיג תפוקת מעבר ראשון מעל 99.5%. בסרטון נראות נורות לד בהירות מתגלגלות מהקו ומנהל המפעל אומר: 'שירות ה-ICT מהיר ומקצועי יותר!'

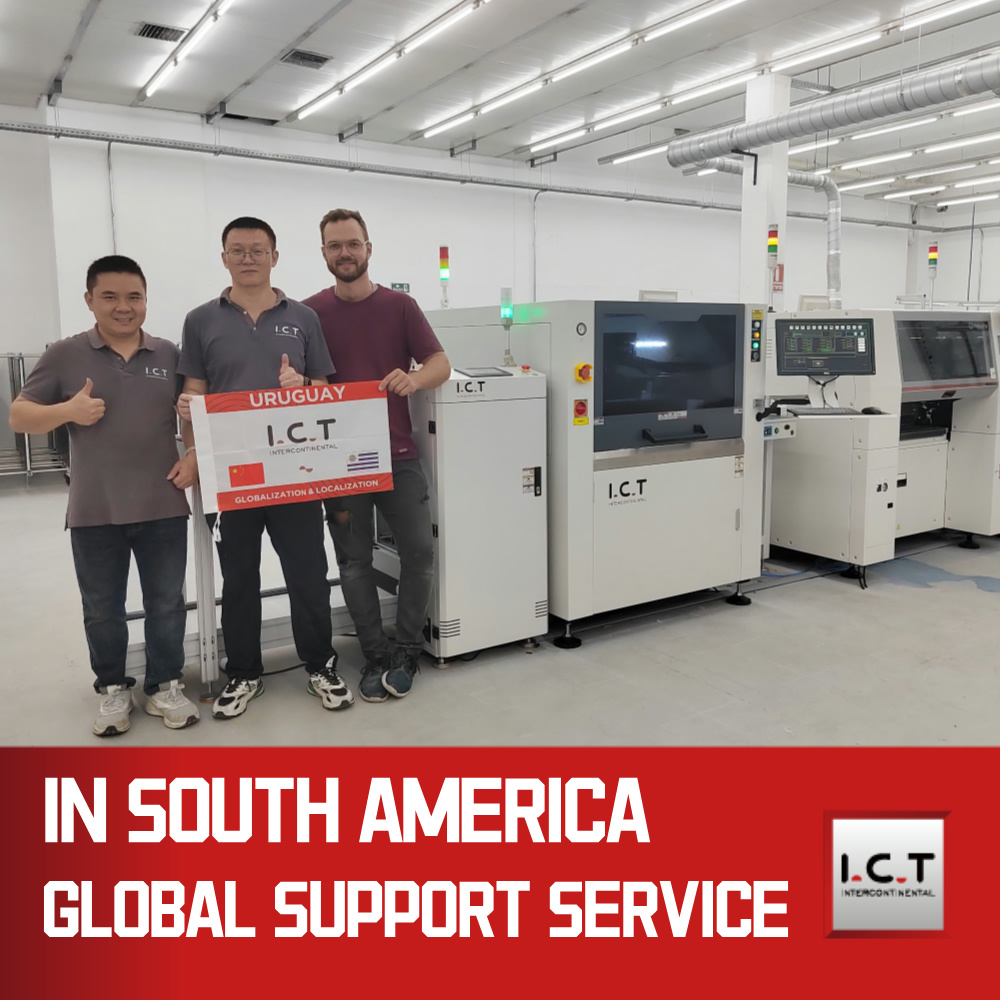

| גלובלית בהדרכה שירות ותמיכה
ICT מספקת תמיכה מלאה ברחבי העולם. 20 המהנדסים שלנו מציעים הדרכה מקוונת בחינם, התקנה באתר ושירות חלקי חילוף לכל החיים. 8 סניפים וניסיון של 72 מדינות מבטיחים מענה תוך שעתיים. שדרוגי תוכנה חינמיים קבועים שומרים על מדפסת השבלונות ה-SMT האוטומטית שלך תמיד מעודכנת.
| ביקורות לקוחות
'מהנדסים תומכים תוך 24 שעות ותיקנו הכל - שותפים אמיתיים!' 'האריזה הכי טובה שראיתי - המכונה הגיעה מושלמת לאחר משלוח אוקיינוס.' 'מהירות התגובה מדהימה, גם בסופי שבוע.' 'איכות הדפסה טובה יותר ממותגים אירופאים, מחיר רק חצי!'
| הסמכות ותקנים
ICT מחזיקה בתעודות CE, RoHS, ISO9001 ויותר מ-30 פטנטים המצאה. כל מכונת מדפסת PCB הלחמה אוטומטית עוברת בדיקת עומס מלא של 48 שעות לפני המשלוח. איכות שאפשר לסמוך עליה.
| אודות חברת ICT והמפעל שלנו
ICT הוא מומחה SMT בן 25 שנה עם מו'פ משלו ומפעל של 12,000㎡ בדונגגוואן. 89 עובדים ו-20 מהנדסים משרתים יותר מ-1600 לקוחות ב-72 מדינות. בדיקת תקן IPC קפדנית ומערכת איכות מלאה מבטיחים שכל מכונה עובדת בצורה מושלמת. אנחנו גדלים מהר כי אנחנו תמיד שמים את הלקוחות במקום הראשון.
