ICT-5700
I.C.T
| כַּמוּת: | |
|---|---|
| מכונת קידוח וניתוב מתקדמת
מכונת קידוח וניתוב זו משרתת תחומים לרבות סמארטפונים, ציוד לביש חכם, אלקטרוניקה לרכב, מכשירים רפואיים ויישומי תעופה וחלל. הוא מנהל מידות לוח מ-340×380 מ'מ עד 450×600 מ'מ, ומתאים לעוביים של 0.5 עד 5.0 מ'מ. טכנולוגיית ה-CCD vision המעודכנת מזהה את כל סימני ה-PCB ומחילה תיקון חזותי בצורה חלקה. ציר הפועל ב-80,000 סל'ד משיג דיוק גבוה עם לחץ מופחת, אינרציה נמוכה ותגובה מהירה. פלטפורמות כפולות מאפשרות עיבוד של מוצרים מגוונים במקביל או להתמזג ליחידה אחת למשימות גדולות יותר. אקדח אוויר יונים מפזר חשמל סטטי, ומונע הידבקות אבק על משטחים. חיישנים בזמן אמת עוקבים אחר חותך הכרסום כדי למנוע שגיאות תפעול. קולט אבק הוואקום משתמש במנוע בעל יעילות גבוהה ליניקה חזקה וביצועים שקטים. בקרות אנושיות הופכות את הפעולה לפשוטה וניתנת להתאמה.
| תכונה
מערכת הילוכים
מודול ציר ה-X משלב עיצוב ייחודי עמיד בפני אבק המוריד משמעותית את דרישות התחזוקה. שרשראות מיכלים גמישות מבטיחות שהרתמות יישארו נקיות מאלמנטים נעים תוך שמירה על מראה מסודר. מנועי סרוו מיובאים של Panasonic, בשילוב עם מוטות ברגים בעלי דיוק גבוה, מספקים בקרת תנועה מדויקת. מבנה מכני חזק ועבה יותר מחזק את היציבות הכללית במהלך שימוש ממושך. תכונות משולבות אלו מאפשרות למכונת הקידוח והניתוב לפעול באמינות בלתי מעורערת בסביבות ייצור מדויקות.

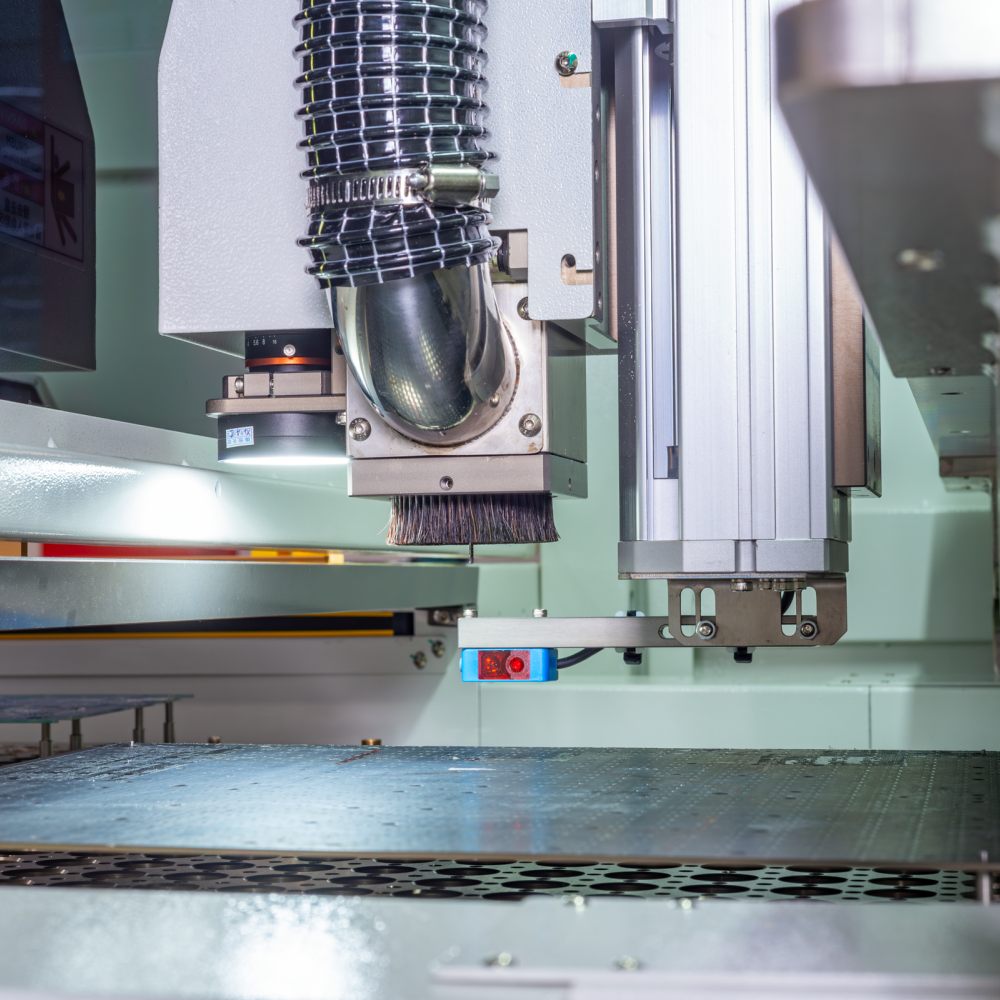

מערכת נתבים
ציר מיובא במהירות גבוהה מפחית מאוד את מתח החיתוך, ומציע דיוק מעולה, אינרציה מינימלית וזמני תגובה מהירים. אקדח האוויר היונים מסיר ביעילות סטטי ממשטחי PCB, ומונע ספיחת אבק. החלפת כלים אוטומטית אופציונלית מאפשרת פעולה רציפה ללא הפרעות, ומגבירה את היעילות הכוללת. זיהוי שבירה סטנדרטי של כלי מספק אזעקות אוטומטיות אם החותך נשבר או מתבלה. מערכת ראייה בחדות גבוהה, קואקסיאלית עם חותך הכרסום, מאפשרת כיול קל. הגדרה זו מבטיחה שמכונת הקידוח והניתוב פועלת באופן עקבי ומדויק.
מערכת פלטפורמה
בקרת ציר Y מסתמכת על מסילות החלקה ומנועי סרוו ליציבות מכונה מצוינת. לחצני עצירת חירום דו-כיוונים מציעים שכבות הגנה מרובות. כיסויי בטיחות סטנדרטיים ווילונות אור משפרים את אבטחת המפעיל. לחצני התחלה הממוקמים משני הצדדים דורשים לחיצה בו-זמנית כדי להתחיל פעולות בטוחות. הבסיס הנקבובי של חלת הדבש מספק תאימות משופרת ואחיזה בטוחה. פלטפורמות כפולות תומכות בעיבוד מוצרים שונים בו-זמנית או בשילוב לגמישות במכונת הקידוח והניתוב.
מערכת בקרה
מחשב תעשייתי בשילוב בקר CNC מבטיח דיוק שליטה גבוה ויכולות חזקות נגד הפרעות. מעקב אחר נתוני ייצור מייצר דוחות יומן מפורטים. הפריסה עומדת בתקני CE ו-UL עם עיצוב סביר. ממשק פשוט מאפשר למידה מהירה והחלפת תוכניות מהירה. מצלמת CCD קואקסיאלית מציעה משוב ויזואלי בזמן אמת. אלמנטים אלה הופכים את מכונת הקידוח והניתוב לאמין למשימות ייצור מתמשכות ואיכותיות.
תצוגת פרטים
מאוורר הסעה מווסת את הטמפרטורות הפנימיות ביעילות. חיישני בטיחות של דלת צד עוצרים את הפעולות עם זיהוי פתחים. ממשק ESD מגן מפני פריקה אלקטרוסטטית. מחליף כלים אוטומטי מאפשר החלפת סיביות חלקה. חיישן זיהוי סכין שבורה מעריך באופן רציף את מצב החותך. תמוכות פנאומטיות עם נעילה עצמית תומכות בדלתות בצורה מאובטחת. פרטים כאלה תורמים לבטיחות ולשימושיות הכוללת של מכונת הקידוח והניתוב במסגרות מעשיות.
| מִפרָט
| דֶגֶם | ICT-5700M | ICT-5700L | ICT-5700LL |
| גודל Pcb (פלטפורמה כפולה, גודל מיוחד אופציונלי) | 290*350 מ'מ | 350*450 מ'מ | 450*500 מ'מ |
| עובי PCB | 0.3~6.0 מ'מ | ||
| משקל (עם שואב אבק) | 1000 ק'ג | ||
| מֵמַד | 1075*1430*1460 מ'מ | 1125*1530*1460 מ'מ | 1225*1530*1460 מ'מ |
| שיטת איסוף אבק | ניקוי אבק | ||
| נפח אוויר של שואב אבק | 28~35 ס'מ/דקה | ||
| שואב אבק מימד | 640*785*1760 מ'מ | ||
| מתח של אוסף האבק | 380V,50/60HZ,3kw | ||
| רשימת ציוד קו SMT
ICT מייצר קו ייצור PCBA באיכות גבוהה אמיתי. מעמיס ואקום נותן ללוח נקי. מדפסת אוטומטית לשים הדבק נכון. Placer סט שבב נכון. אזורים רבים מזרימים מחדש הלחמה קשה. טוב AOI מוצא הכל רע. קו הישאר חזק. תשואה גבוהה. עלות נמוכה. אין משחק. הפוך עבור עבודה קשה לרכב בריאות אור. לוח בוא מוכן בעולם האמיתי. אנחנו חוזרים מלאים.
| שם המוצר | ייעוד בקו SMT |
|---|---|
| קו SMT | סוהר קו ייצור SMT מלא אוטומטי |
| מסוע PCB | טוען אוטומטית PCB חשופים לקו. |
| מדפסת הדבק הלחמה | מדפיס משחת הלחמה על רפידות PCB בצורה מדויקת. |
| מכונת בחירה ומקום | הרכבת רכיבים על גבי PCB במדויק. |
| התנור מחדש | ממיס הלחמה ליצירת מפרקים מוצקים. |
| סרטון הצלחת לקוחות
לקוח אלג'יראי המתמחה בטלפונים מיוחדים ביקר במתקן שלנו לבדיקת קבלה באתר. הם סיפקו למעלה מעשרה לוחות PCB ואת כל החומרים הנדרשים. הצוות שלנו ביצע רצף ייצור SMT שלם: משחת הלחמה אוטומטית מלאה במדפסת, משקעים שנבדקו על ידי SPI, רכיבים קטנים שהוצבו ב-RX-8, RS-1R טיפל בחלקים גדולים יותר, מזין מגש סיפק כיסויי מגן, מכלולים מולחמים מחדש בתנור, איכות מאומתת של AOI, ומכונת הקידוח והניתוב של ICT ביצעה לחיצה מדויקת וניקוי שוליים במינימום מתח. ההפגנה התנהלה ללא בעיות, והדגישה את היעילות והאמינות. הלקוח הביע שביעות רצון מהתוצאות ומיכולות המכונה.
| תמיכה בשירות והדרכה
ICT מספקת שירותי התקנה מלאה, הדרכת מפעילים ותחזוקה שוטפת ברחבי העולם. מהנדסים מדריכים על טיפול בטוח, תכנות, ניהול כלים ותחזוקה שוטפת של מכונת הקידוח והניתוב. אבחון מרחוק ואספקת חלקי חילוף מהירה ממזערים את הפסקות הייצור. מרכזי שירות מבטיחים פתרון בעיות מהיר. גישה יסודית זו מכשירה את הלקוחות למקסם את ביצועי הציוד ולהשיג פעולות חלקות לאורך זמן.
| המלצות של לקוחות
לקוחות משבחים את המהנדסים שלנו על מומחיותם המהירה וההסברים היסודיים. הם מדגישים את הדיוק והעמידות העקבית של הציוד. אריזה מאובטחת והובלה זוכות לשבחים על הגעה ללא רבב. תגובות מהירות לפניות מחזקות את הביטחון. באופן כללי, הלקוחות מעריכים את המוצרים האמינים של ICT ואת הסיוע המסור.
| הסמכות ותקנים
ICT שומרת על אישור CE לעמידה בבטיחות, RoHS לתקני איכות הסביבה, ISO9001 לניהול איכות ופטנטים שונים לעיצובים חדשניים. אישורים אלה מאשרים את הסטנדרטים הגבוהים והאמינות של מכונת הקידוח והניתוב שלנו.
| אודות חברת ICT ומפעל
ICT מפעילה מו'פ ומתקני ייצור משלה עם צוות הנדסה משמעותי. צמיחה מהירה הובילה לשרת למעלה מ-1600 לקוחות ביותר מ-72 מדינות. מפעלים מיישמים תהליכי בדיקה קפדניים ומערכות ניהול איכות מקיפות. הקדשה זו מבטיחה מוצרים מעולים כמו מכונת הקידוח והניתוב ומטפחת שותפויות גלובליות מתמשכות.
