SMT PCB Loader / Unloader
I.C.T
| כַּמוּת: | |
|---|---|

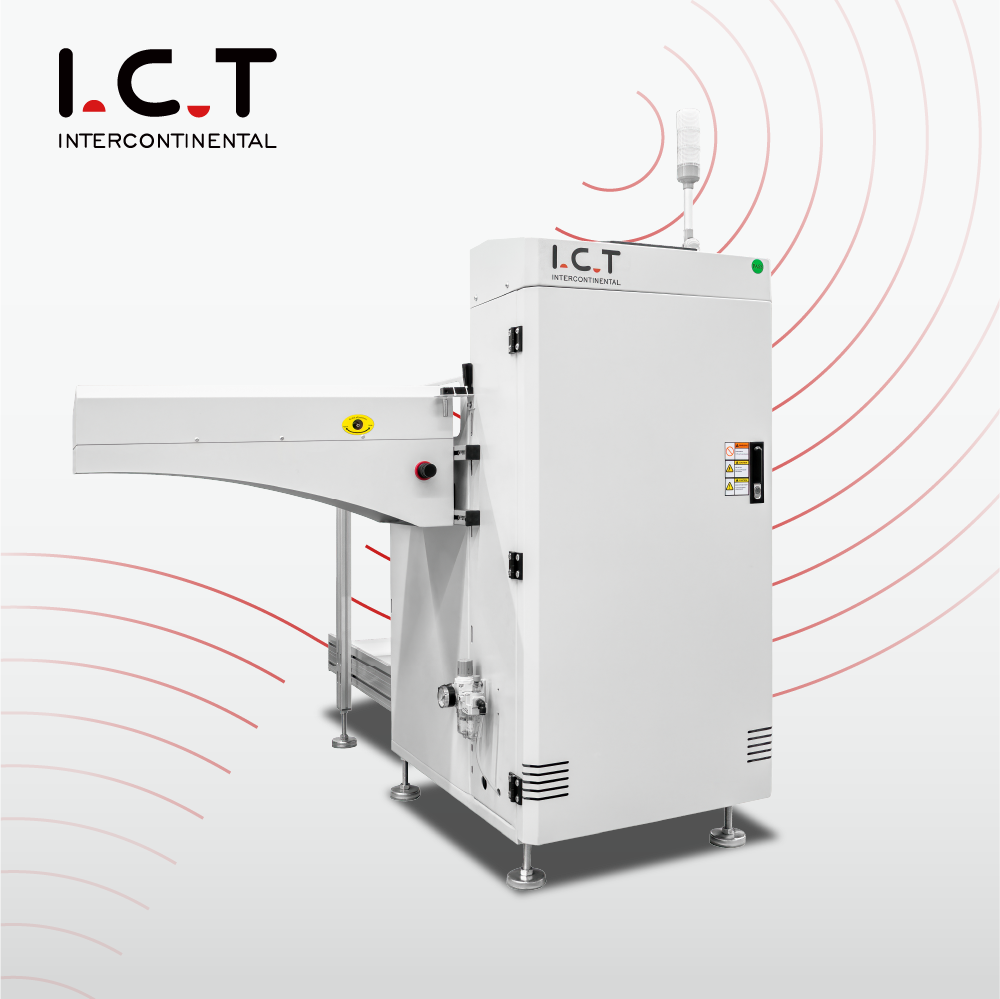

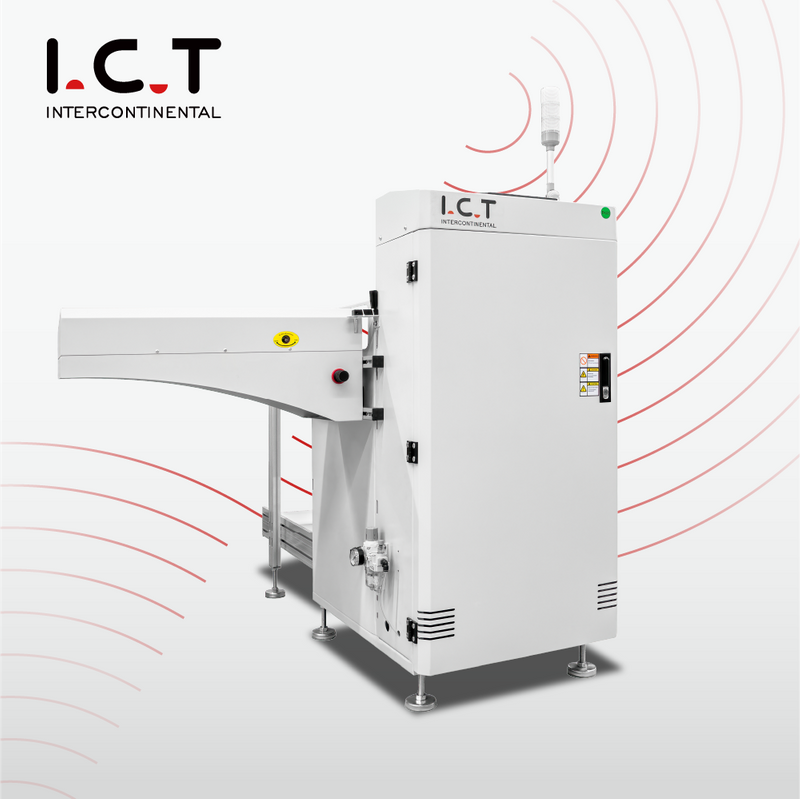

| פורק PCB חוסך מקום בצורת L עבור קווי SMT צפופים
פורק ה-PCB המשודרג של ICT בצורת L הוא הפתרון האידיאלי לקצה הקו כאשר פורקים ישרים פשוט לא מתאימים. העיצוב החכם שלו ב-90 מעלות מקבל רכיבי PCB מוגמרים מהקו הראשי, הופך אותם בצורה חלקה ועורם אותם בצורה מסודרת לתוך מגזינים - כל זאת תוך שימוש של עד 40% פחות שטח רצפה מאשר פורקים מסורתיים. זמין בגרסאות CE סטנדרטיות או מלאות, פורק ה-PCB בצורת L משלב חומרה מחוזקת, מערכות חשמל מתקדמות ובקרות Industry 4.0 הניתנות להרחבה כדי לשמור על קווים מהירים פועלים 24/7. זה נכנס להגדרות של כל מותג באופן מיידי ותומך באינטגרציה מלאה של מפעל חכם ללא עיבוד נוסף.
| תכונות מוצר מפורטות
המסגרת הייחודית בצורת L של פורק ה-PCB בצורת L משתמשת בחומרים משודרגים בדרגה גבוהה ועוקבת אחר כללי התקנה מחמירים של ISO ו-CE. הבסיס המחוזק והעיצוב הארגונומי מספקים שנים של ביצועים נטולי רעידות והופכים את התפעול והתחזוקה היומיומיים לקלים להפליא - אפילו בפינות המפעל הצפופות ביותר.
חיישנים איכותיים, אורות מגדל בהירים ולחצני תדר גבוה מעניקים לפריק ה-PCB בצורת L זיהוי לוח מיידי ונראות ברורה של המצב. המפעילים נשארים מעודכנים במלואם במהלך ריצות הייצור המהירות ביותר, תוך ביטול טעויות ושמירה על התפוקה ברמות המקסימליות.
פלטפורמת הבקרה הניתנת להרחבה תומכת בפרוטוקולי IPC-CFX, Hermes ו-SEMI SMT-ELS (אופציונלי). הוספת תקשורת חכמה או חיבור מפרק ה-PCB בצורת L ל-MES של המפעל שלך נמשכת דקות בלבד, ומשדרגת מרחבים צפופים לאזורי מפעל חכמים אמיתיים.
מנגנוני סיבוב והרמה מדויקים מטפלים בכל לוח בעדינות ובדייקנות. פורק ה-PCB בצורת L מבטיח מיקום מושלם במגזינים - מגן על איכות המוצר המוגמר מהתהליך האחרון ועד לאחסון או לבדיקה.
מודולים אופציונליים מאפשרים לפרוק ה-PCB בצורת L לדבר ישירות עם תנורי זרימה חוזרת, מערכות AOI ומסועים. העיצוב בצורת L מסיר את הצורך במפרקים ישרים ארוכים, משחרר שטח רצפה יקר מבלי להקריב מהירות או קיבולת.
| מִפרָט
| מפרט | פרמטר |
|---|---|
| רוחב PCB | 50-400 מ'מ (500 מ'מ אופציונלי) |
| גובה מסוע | 900 ± 20 מ'מ |
| מהירות העברה | 0.5-20 מ' לדקה מתכוונן |
| ספק כוח | AC 220 V 50/60 הרץ |
| צריכת חשמל | 50–150 W |
| כיוון | משמאל לימין (מימין לשמאל אופציונלי) |
| חומר חגורה | חגורה או שרשרת שטוחה 3 מ'מ ESD |
| מצב שליטה | PLC + מסך מגע |
| כוונון רוחב בלחצן אחד | אופציונלי (סנכרון קו שלם) |
| תקן בטיחות CE | כיסוי מלא + הגנת חיישן |
* ICT ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להיות מעודכנים ללא הודעה מוקדמת.
| רשימת ציוד קו SMT
קו הייצור SMT באיכות גבוהה שלנו מספק ייצור PCBA אוטומטי לחלוטין, מהיר ואמין במיוחד - אפילו במפעלים מצומצמי המקום. הוא זורם דרך הדפסה מדויקת והצבה במהירות גבוהה, ממשיך בהלחמת זרימה חוזרת יציבה, ומסתיים במפרק ה-PCB החכם בצורת L שאוסף בקפידה לוחות גמורים מבלי לבזבז אינץ' של שטח רצפה. העבודה נשארת נמוכה, התשואה של המעבר הראשון נשארת בשמיים, וזמן הפעילות נשאר יוצא דופן. פתרון מוכח זה עומד בתקני הרכב, הרפואה, מוצרי האלקטרוניקה וה-LED תוך שמירה על עלויות התפעול הנמוכות ביותר.
| סיפור הצלחת הלקוח
מהנדסי ICT בחו'ל טסו לפינלנד כדי להתקין ולהזמין קו ייצור פאנל LED אוטומטי מלא עבור יצרנית תאורה אירופאית מובילה. הפתרון המפתח כלל את מפרק ה-PCB שלנו בצורת L, מדפסת אוטומטית מלאה בגודל 1.5 מ', מכונת מיקום SM482PLUS, תנור זרימה חוזרת L8, חיץ קירור אנכי, מסועים מקשרים, מפצל לוח ומערבל משחת הלחמה. הצוות שלנו סיים את ההתקנה, ניפוי הבאגים והכשרת מפעילים מעשית תוך חמישה ימים בלבד. ביום הייצור הרשמי הראשון הקו כבר הגיע למהירות היעד עם אפס פגמים. הלקוח שיבח במיוחד את הביצועים המוצקים של פורק ה-PCB בצורת L ואת התקשורת המושלמת בין מכונה למכונה. הם עברו את הביקורת האירופית הקפדנית בניסיון הראשון ומיד ביצעו הזמנה חוזרת לקו נוסף.
| הכשרה ותמיכה מקצועית
ICT מציע תמיכה נקודתית אמיתית: בדיקות מרחוק של התקנה מוקדמת, הפעלה באתר, הדרכת מפעיל ותחזוקה בחינם, מוקד עולמי 24/7, מחסני חלקי חילוף ברחבי העולם ותחזוקה מונעת מתוזמנת - כך שפרק ה-PCB שלך בצורת L פועל בביצועים שיא שנה אחר שנה עם כמעט אפס השבתה לא מתוכננת.
| שבחי לקוחות
'מהנדסים הגיעו למחרת אחרי שהתקשרנו - סופר מהיר!' 'מטעין הוואקום PCB מאוד יציב, כמעט אפס כשל בשנה אחת.' 'האריזה בטוחה במיוחד; כל מכונה הגיעה בצורה מושלמת.' 'מהירות התגובה היא המהירה ביותר מבין כל הספקים שיש לנו.'
| ההסמכה שלנו
כל פורק PCB בצורת L נושא אישורי CE, RoHS, ISO9001 ועוד מספר פטנטים קנייניים. לפני המשלוח, כל יחידה משלימה בדיקת צריבה מלאה בת 72 שעות ובדיקת איכות מפורטת, מה שמבטיח שתקבל מהימנות מוכחת ותאימות מלאה ישירות מהארגז.
| אודותינו ומפעל
מאז 2012, ICT גדל למתקן מודרני בגודל 12,000 מ'ר עם כמעט 90 חברי צוות ומרכז מו'פ משלנו. אנו מתכננים, מייצרים ובודקים הכל בבית תחת מערכות איכות קפדניות. כשאנו משרתים למעלה מ-1,600 לקוחות ב-72 מדינות, הרווחנו אמון על ידי אספקה תמידית - מפרק PCB יחיד בצורת L ועד להשלמת קווי מפתח.
