ICT-5700
I.C.T
| כַּמוּת: | |
|---|---|

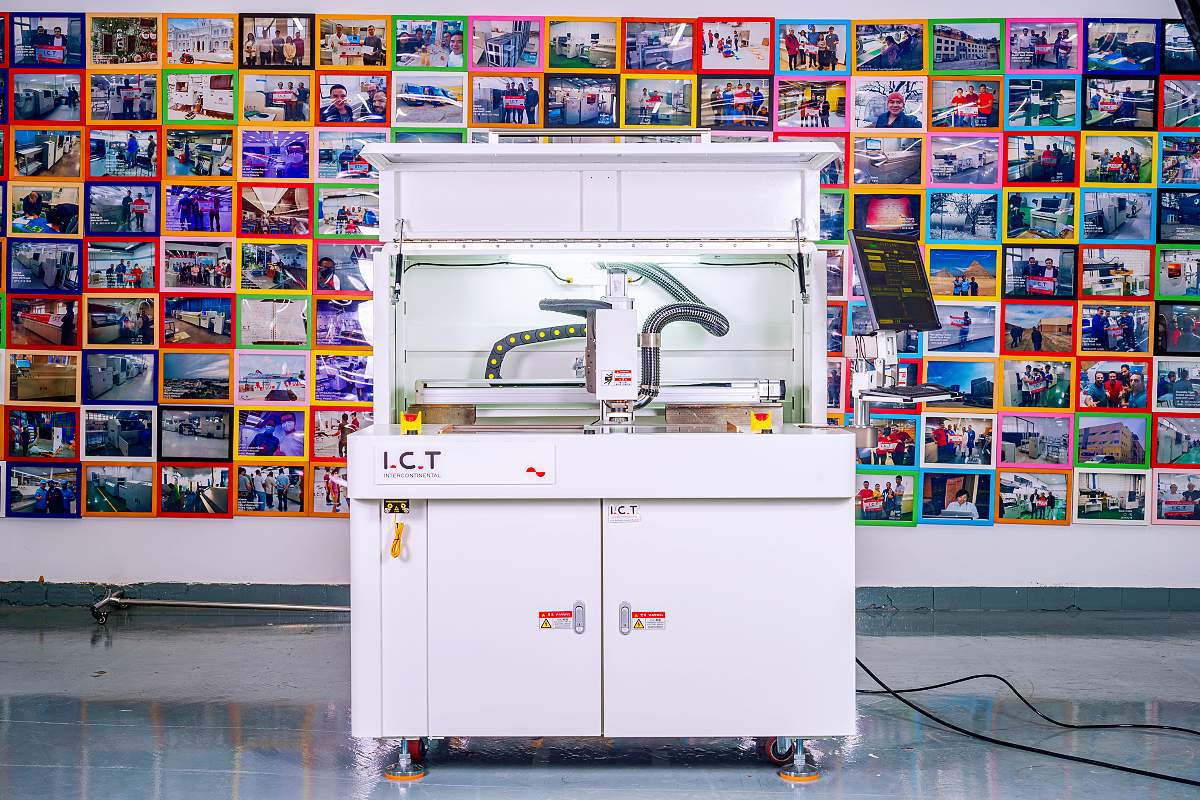

| Precision Offline PCB Separator
מפריד PCB זה משרת תעשיות כמו סמארטפונים, ציוד לביש חכם, אלקטרוניקה לרכב, מכשירים רפואיים ותעופה וחלל. הוא מתאים לגדלי לוח הנעים בין 340×380 מ'מ ל-450×600 מ'מ, עם עובי של 0.5 עד 5.0 מ'מ. מערכת ה-CCD המעודכנת מזהה סימנים שונים ומבצעת תיקוני יישור אוטומטיים. ציר המגיע ל-80,000 סל'ד ממזער את מתח החיתוך תוך שמירה על דיוק מעולה. פלטפורמות כפולות מאפשרות טיפול בו-זמני של מוצרים מגוונים או שילוב לתוך אזור רחב אחד. אקדח אוויר יונים מנקה סטטי כדי להרחיק אבק. חיישנים מנטרים חותכים בזמן אמת. קולט האבק העצמאי פועל עם שאיבה חזקה אך עם זאת מינימלית של רעש. עיצוב ידידותי למשתמש מקדם ביצועים יומיומיים ללא מאמץ בהרכבה של מפריד PCB לחימום עבור יישומי אייפד ניידים.
| תכונה
מערכת הילוכים
ציר ה-X כולל מבנה מיוחד עמיד בפני אבק המוריד את דרישות התחזוקה באופן משמעותי. שרשראות מיכלים גמישות מארגנות את החיווט בצורה מסודרת ומונעות הפרעה לתנועה. מסגרת חזקה ומחוזקת משפרת את היציבות התפעולית הכוללת. מסילות הדרכה ומוטות הברגים של טייוואן בדיוק גבוה משתלבים עם מנועי סרוו יפניים מיובאים של Panasonic כדי לספק תנועה עקבית וחלקה. אלמנטים משולבים אלה מבטיחים שמפריד ה-PCB שומר על אמינות יוצאת דופן על פני ריצות ייצור ממושכות בסביבות תובעניות.
מערכת נתבים
הציר המיובא במהירות גבוהה מספק תגובה מהירה, אינרציה מינימלית, לחץ מופחת ודיוק יוצא דופן במהלך חיתוכים. אקדח אוויר יונים מסיר ביעילות סטטי ממשטחי הלוח כדי למנוע הצטברות אבק. שינוי כלי אוטומטי אופציונלי תומך בזרימת עבודה ללא הפרעה לתפוקה גדולה יותר. אזעקות מיידיות מופעלות עם זיהוי של כלים שבורים או בלויים. מצלמת CCD בחדות גבוהה, מיושרת בקואקסיאלית עם החותך, מפשטת את הכיול ומבטיחה מיקום מדויק. הגדרה מתוחכמת זו הופכת את מפריד ה-PCB לכלי מעודן לתוצאות ללא רבב.

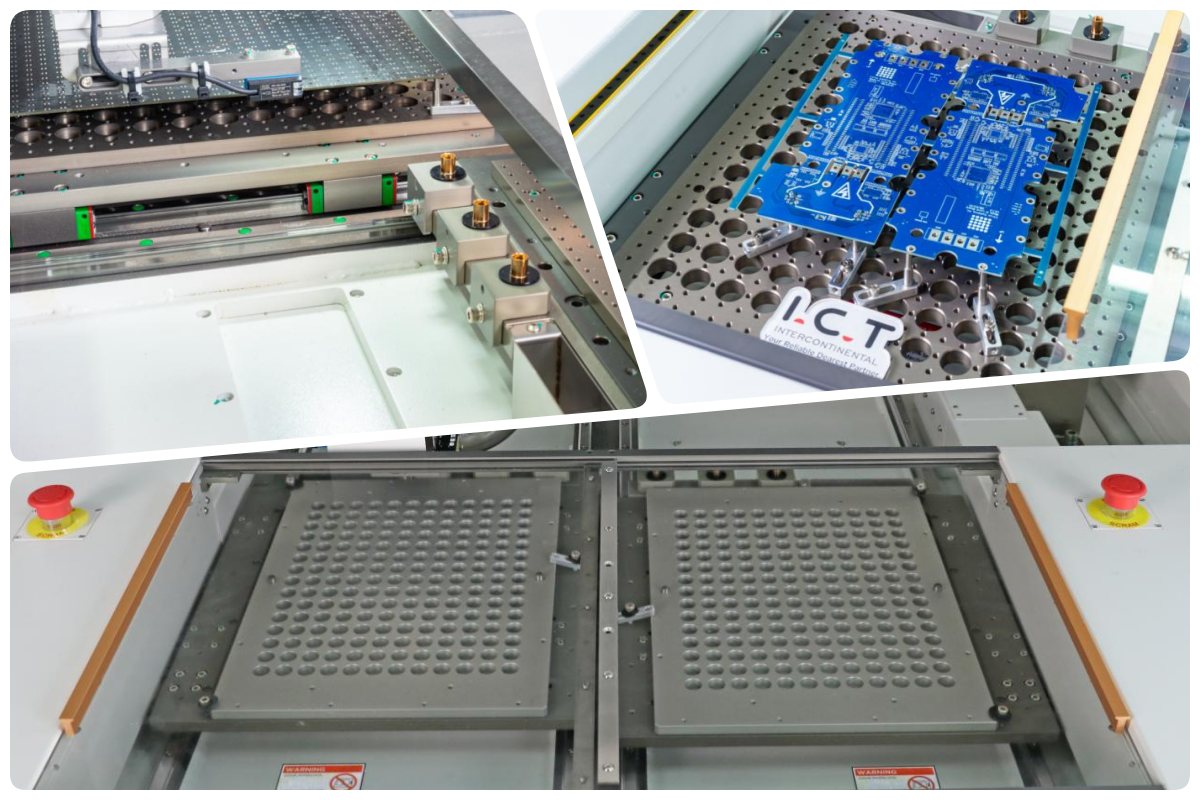

מערכת פלטפורמה
בסיס חלת הדבש מציע יניקה מעולה ותאימות רחבה עם לוחות שונים. פלטפורמות כפולות מתאימות בקלות לאביזרים מותאמים אישית או סטנדרטיים. לחיצה בו-זמנית על לחצני הפעלה כפולים מבטיחה הפעלה מאובטחת. כיסויי בטיחות מקיפים, וילונות אור ועצירות חירום דו-כיווניות מגנים באופן מלא על המפעילים. מנועי סרוו ומסילות החלקה מנהלים את ציר ה-Y ביציבות בלתי מעורערת. הנדסה מתחשבת כזו הופכת את מפריד ה-PCB לנכס בטוח ורב-תכליתי עבור קווים מודרניים.
מערכת בקרה
CCD קואקסיאלי מספק נתונים חזותיים ברורים בזמן אמת לניטור. הממשק האינטואיטיבי תואם לתקני CE ומאפשר החלפת תוכניות מהירה. יומנים מקיפים מאפשרים מעקב ייצור יסודי. בקר CNC חזק בשילוב עם מחשב תעשייתי מתנגד להפרעות ביעילות. דיוק שליטה מעולה ויציבות מתמשכת מגדירים את המערכת. מסגרת הבקרה האלגנטית הזו מאפשרת למפריד ה-PCB לבצע בחן ועקביות בפעולות היומיומיות.

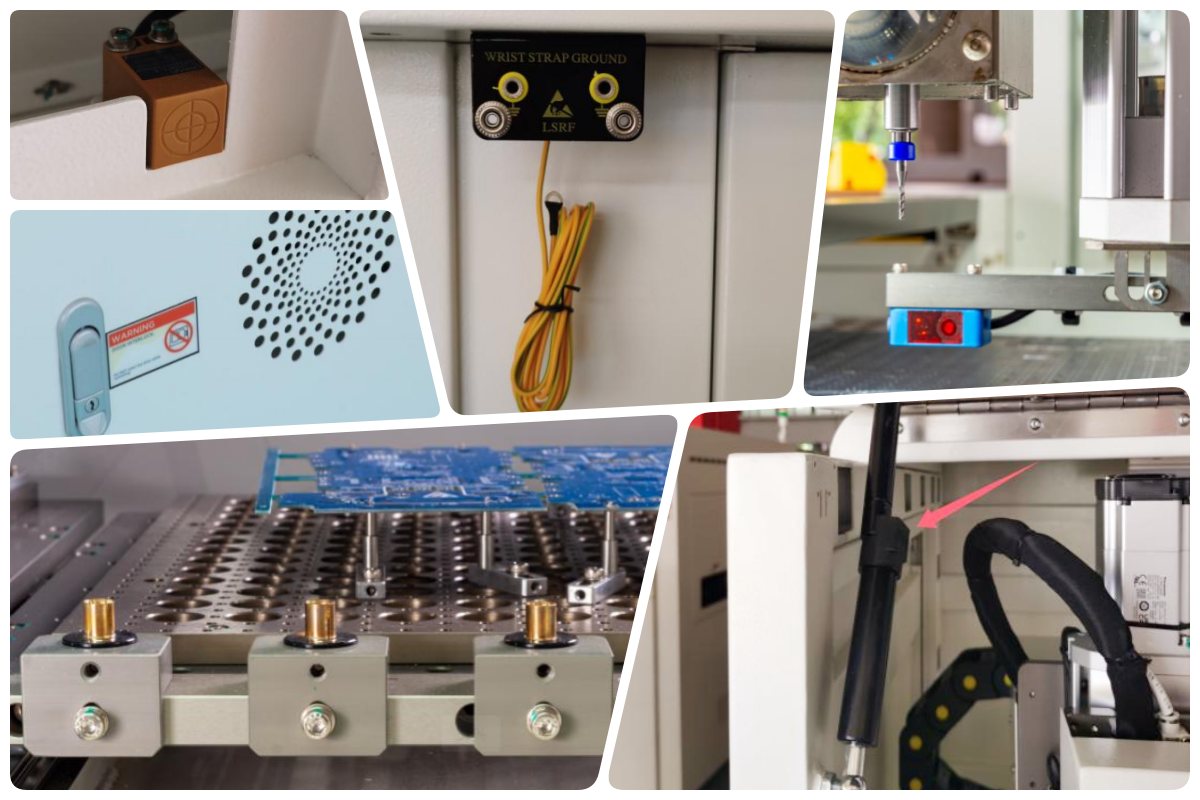

תצוגת פרטים
תמוכות פנאומטיות עם נעילה עצמית מאבטחות את הדלתות בחוזקה במהלך הגישה. ניטור רציף מתרחש באמצעות חיישן הסכין השבור. מחליף כלים אוטומטי אופציונלי מאפשר החלפות חלקות. ממשק ESD מגן על רכיבים מפני פריקה סטטית. חיישני דלת צד עוצרים מיד את הפעילות אם הם נפתחים. מאוורר הסעה שומר על טמפרטורות פנימיות מאוזנות. פרטים עדינים אך חיוניים אלו תורמים לבטיחות משופרת ולנוחות המשתמש בהפעלת מפריד ה-PCB.
| מִפרָט
| דֶגֶם | ICT-5700M | ICT-5700L | ICT-5700LL |
| גודל Pcb (פלטפורמה כפולה, גודל מיוחד אופציונלי) | 290*350 מ'מ | 350*450 מ'מ | 450*500 מ'מ |
| עובי PCB | 0.3~6.0 מ'מ | ||
| משקל (עם שואב אבק) | 1000 ק'ג | ||
| מֵמַד | 1075*1430*1460 מ'מ | 1125*1530*1460 מ'מ | 1225*1530*1460 מ'מ |
| שיטת איסוף אבק | ניקוי אבק | ||
| נפח אוויר של שואב אבק | 28~35 ס'מ/דקה | ||
| שואב אבק מימד | 640*785*1760 מ'מ | ||
| מתח של אוסף האבק | 380V,50/60HZ,3kw | ||
| רשימת ציוד קו SMT
ICT מייצר קו ייצור PCBA באיכות גבוהה אמיתי. מעמיס ואקום נותן ללוח נקי. מדפסת אוטומטית לשים הדבק נכון. Placer סט שבב נכון. אזורים רבים מזרימים מחדש הלחמה קשה. טוב AOI מוצא הכל רע. קו הישאר חזק. תשואה גבוהה. עלות נמוכה. אין משחק. הפוך עבור עבודה קשה לרכב בריאות אור. לוח בוא מוכן בעולם האמיתי. אנחנו חוזרים מלאים.
| שם המוצר | ייעוד בקו SMT |
|---|---|
| קו SMT | סוהר קו ייצור SMT מלא אוטומטי |
| מסוע PCB | טוען אוטומטית PCB חשופים לקו. |
| מדפסת הדבק הלחמה | מדפיס משחת הלחמה על רפידות PCB בצורה מדויקת. |
| מכונת בחירה ומקום | הרכבת רכיבים על גבי PCB במדויק. |
| התנור מחדש | ממיס הלחמה ליצירת מפרקים מוצקים. |
| סרטון הצלחת לקוחות
לקוח אלג'יראי שהתמקד בטלפונים מיוחדים נסע למתקן שלנו לאימות מכונה יסודית. הם סיפקו למעלה מעשרה לוחות יחד עם רכיבים נחוצים. המהנדסים שלנו הדגימו תהליך SMT מלא בשידור חי. זה התחיל בהדפסה אוטומטית, ואחריה בדיקת SPI, רכיבים קטנים שהוכנסו דרך RX-8, גדולים יותר על ידי RS-1R, כיסויי מגן המוזנים ממגשים, הלחמה בזרימה חוזרת ובדיקות איכות AOI. מפריד ה- ICT PCB הסתיים בהפרדות נקיות ללא דופי. ביצוע חלק הציג יעילות מרשימה ותוצאות מעולות. המבקרים יצאו להתרשם ביסודיות ממפריד ה-PCB לחימום המכלול לביצועי אייפד ניידים.
| תמיכה בשירות והדרכה
רשתות שירות גלובליות מספקות מענה מהיר לפניות. אספקה מהירה של חלקי חילוף ממזערת את ההפרעות. אבחון מרחוק פותרים חששות רבים ביעילות. הפעלות באתר מכסות התקנה, תכנות, ניהול כלים ותחזוקה של מפריד ה-PCB. טכנאים מיומנים מבטיחים התקנה נכונה מההתחלה. הדרכה רציפה מייעלת את ביצועי הקו לטווח ארוך. גישה ייעודית זו בונה ביטחון מתמשך וממקסמת תשואות השקעה ללקוחות ברחבי העולם.
| המלצות של לקוחות
לקוחות מרבים לשבח את המהנדסים שלנו על מומחיות מיידית והנחיות ברורות. הם מדגישים את הדיוק העקבי ואת הגימורים המעולים מהמכונות שלנו. אריזה מאובטחת והובלה אמינה מספקים ציוד ללא פגע. תגובות מיידיות לחששות מטפחות אמון עמוק. לסיכום, לקוחות רואים ב-ICT כמובילה בשותפות איכותית ותומכת.
| הסמכות ותקנים
פטנטים מרובים מדגישים את ההתקדמות החדשנית שלנו. ISO9001 שומר על פרוטוקולי איכות קפדניים. RoHS מאמת אחריות סביבתית. CE מאשרת הקפדה מלאה על הבטיחות. סימנים נכבדים אלה מאשרים כי מפריד ה-PCB וכל המוצרים משיגים סטנדרטים בינלאומיים יוצאי דופן בצורה מהימנה.
| אודות חברת ICT ומפעל
מפעלים מתקדמים מיישמים בדיקות מחמירות ומערכות איכות מקיפות. צוות הנדסה נרחב תומך במחקר וייצור פנימיים. התרחבות מהירה הגיעה ליותר מ-1600 לקוחות ב-72 מדינות. כל מפריד PCB עובר בדיקות קפדניות לפני המסירה. מחויבות לחדשנות ולסיוע עולמי מקיימת שיתופי פעולה מוצלחים לאורך זמן.
