ICT-5151
I.C.T
| כַּמוּת: | |
|---|---|

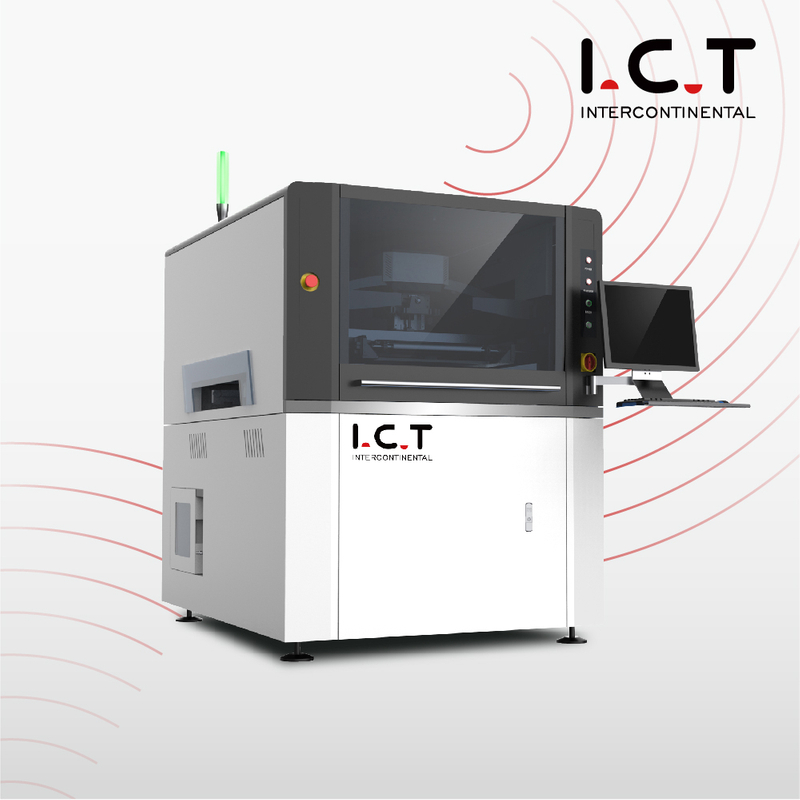

| ICT אוטומטי מלא SMT PCB מכונת הדפסת מסך
ICT Full-Auto SMT PCB Printing Machine היא מדפסת סטנסיל smt בעלת דיוק גבוה אוטומטית המיועדת להרכבת אלקטרוניקה מודרנית. זה פותר בעיות הדבקה ידנית עם אוטומציה מלאה, משיג מחזור מהיר של 7 שניות וחזרה עליונה. מכונת הדפסה smt pcb זו תומכת בהדפסת דבק ושולטת בעלויות באמצעות תהליכים יעילים. משולב עם Industry 4.0 ו-MES, הוא עוקב אחר נתונים בזמן אמת ממכונות כדי לקצץ את זמני המחזור ולשפר את התפוקה. אידיאלי עבור מוצרי אלקטרוניקה, רכב, ו-LED, הוא מטפל ב-PCB מ-50x50 מ'מ עד 900x600 מ'מ. כיול אוטומטי, לחץ מתכוונן וניקוי שבלונות מבטיחים איכות. המומחיות המלאה במפעל של ICT הופכת את מכונת הדפסת המסך SMT PCB אוטומטית זו לקל להתקנה ולתפעול בטוח.
| תכונה
מכונת הדפסת מסך SMT PCB אוטומטית מלאה משתמשת במגב גשר קשת עם שני מנועי צעד ללחץ יציב. מסילות החלקה כפולות שומרות על תנועה מדויקת לפני ואחרי הדפסים. משוב בזמן אמת מתאים את הלחץ באופן אוטומטי ליצירת משחה מושלמת. דיוק המיקום מגיע ל-±0.01 מ'מ, עם הדפסה ב-±0.025 מ'מ. מערכת ראייה עם אורות קואקסיאליים מזהה סימנים על PCB שונים כמו פח או ציפוי נחושת. הפרדה ניתנת לתכנות שולטת במהירות ובמרחק עבור ריבוי שיטות. התקנה זו תומכת בריצות בנפח גבוה ביישומי מכונת הדפסה smt pcb, מפחיתה פגמים ומבטיחה הפקדות אחידות בכל פעם.
הובלה במדפסת סטנסיל smt אוטומטית זו משתמשת בחגורה ייחודית כדי למנוע בעיות תקועות של PCB. המנוע מניע במדויק עד 1500 מ'מ לשנייה, עם כיוונים גמישים: שמאל-ימין או ימין-שמאל. מהדקים צדדיים ואקום מחזיקים לוחות בחוזקה למגע חלק עם סטנסיל. הפלטפורמה מתכווננת בשלושה צירים עם מנועים ישירים ליישור מהיר ובדיוק גבוה. סיכות ובלוקים מגנטיים מנהלים עיוות מתחת ל-1%. תקן SMEMA מאפשר חיבור קו קל. מערכת זו מטפלת בעוביים של 0.4 מ'מ עד 6 מ'מ, ושומרת על זרימת מכונת הדפסת מסך SMT PCB אוטומטית אמינה ומהירה.
אפשרויות הניקוי כוללות יבש, רטוב ואקום, בתוספת ידני במידת הצורך. מערכת ריסוס מנקה באופן שווה מלמעלה למטה, נשלטת על ידי תוכנה לחיסכון בחומרים. CCD נפרדים וחלקי ניקוי מקלים על הגישה, עם פליטה חזקה לשאוב ואקום יעיל. בדיקת סטנסיל אופציונלית משתמשת באור כדי לזהות חורים מלוכלכים ולנקות אוטומטית. זה מונע הצטברות הדבקה במכונת הדפסת מסך SMT PCB אוטומטית, ושומרת על איכות לאורך ריצות ארוכות. עיצוב בעל תחזוקה נמוכה עם חלקים מיובאים מקצץ את זמן ההשבתה בקווים עמוסים.
| מִפרָט
| דֶגֶם | ICT-4034 | ICT5134 | ICT-5151 |
| גודל מסגרת (מ'מ) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| גודל PCB (מ'מ) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| כיוון תחבורה | שמאל-ימין; ימין-שמאל; שמאל-שמאל; ימין-ימין | ||
| מערכת תמיכה | סיכה מגנטית/שולחן למעלה למטה מותאם/גוש תמיכה | ||
| מערכת הידוק | הידוק צד (זרבובית ואקום, לחץ Z נשלף אוטומציה הוא אופציה) | ||
| ראש מדפסת | שני ראשי הדפסה ממונעים עצמאיים | ||
| סוג מגב | נירוסטה (סטנדרטית), פלסטיק | ||
| מערכת ניקוי | יבש, רטוב, ואקום | ||
| בְּדִיקָה | בדיקת דו מימד (סטנדרטי) | ||
| ספק כוח | AC:220±10%,50/60HZ,3Kw | ||
| שיטת בקרה | שליטה במחשב | ||
| מימד (מ'מ) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| דֶגֶם | ICT-6534 | ICT-6561 | ICT-9060 |
| גודל מסגרת (מ'מ) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| גודל PCB (מ'מ) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| מימד (מ'מ) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להיות מעודכנים ללא הודעה מוקדמת.

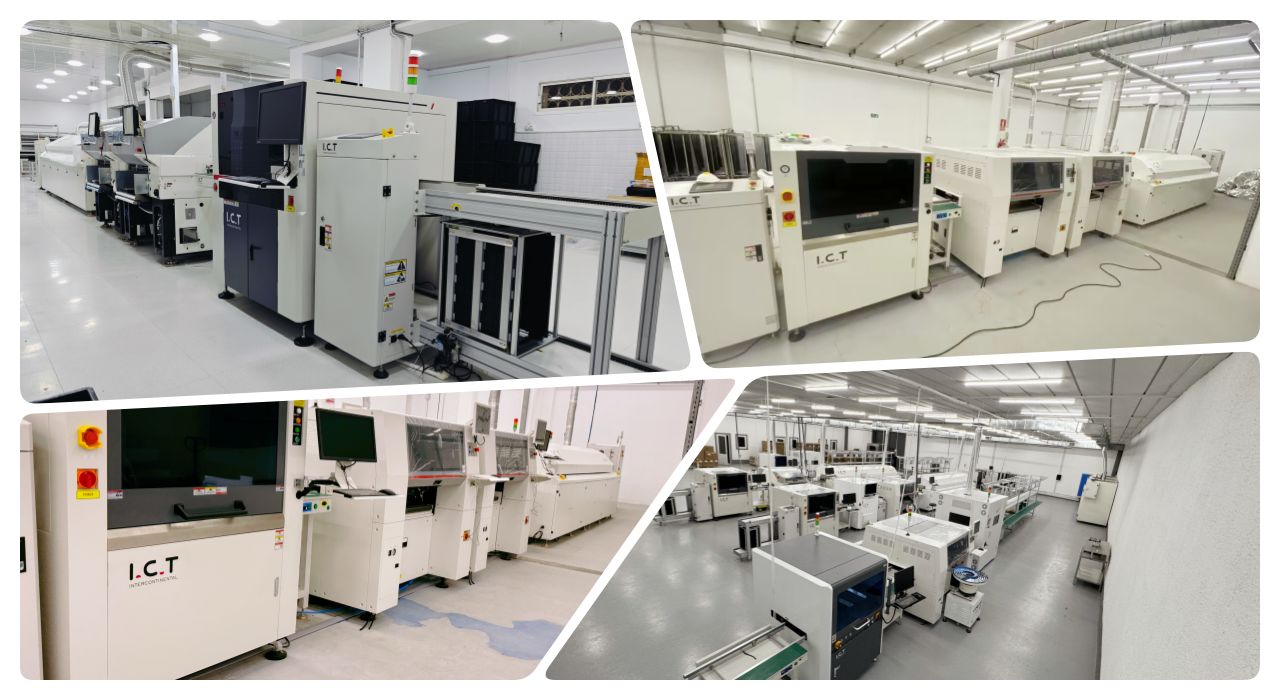

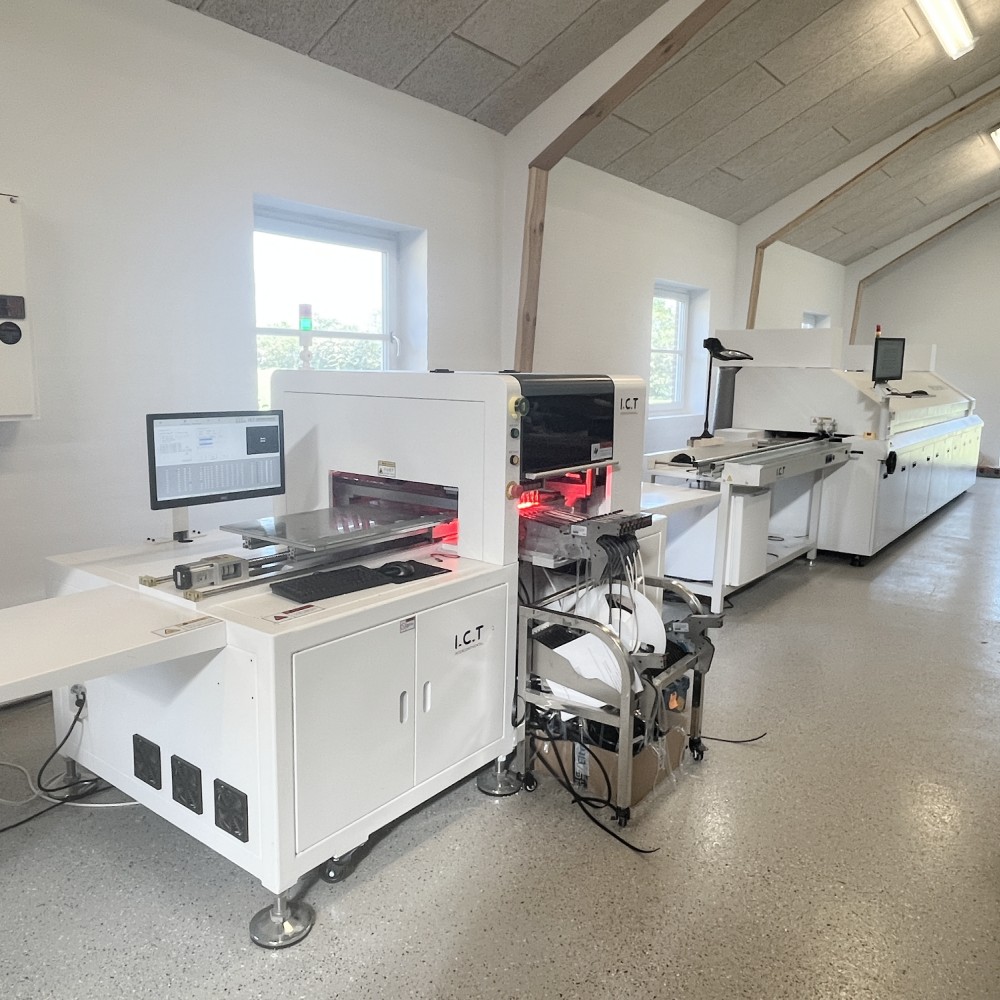

| רשימת ציוד קו SMT
קו הייצור האיכותי שלנו PCBA כולל ציוד מתקדם להרכבת PCB יעילה ומדויקת. קו ה-SMT האוטומטי לחלוטין כולל מעמיס, מדפסת אוטומטית ליישום הלחמה מדויקת, מכונת בחירה ומקום למיקום מדויק של רכיבים, תנור זרימה חוזרת להלחמה אמינה ומערכת AOI לבדיקת פגמים יסודית. קו ייצור PCBA באיכות גבוהה זה מבטיח פעולה חלקה, אמינות גבוהה והרכבת SMT בעלות נמוכה, העומדת בדרישות התעשייה המגוונות.
| שם המוצר | ייעוד בקו SMT |
|---|---|
| מטען PCB | טוען אוטומטית PCB חשופים לקו. |
| מדפסת הדבק הלחמה | מדפיס משחת הלחמה על רפידות PCB בצורה מדויקת. |
| מכונת בחירה ומקום | הרכבת רכיבים על גבי PCB במדויק. |
| התנור מחדש | ממיס הלחמה ליצירת מפרקים מוצקים. |
| מכונת AOI | בודק חיבורי הלחמה וליקויי מיקום. |
| מכונת SPI | בודק גובה ואיכות משחת הלחמה. |
| ציוד למעקב | מתעד ועוקב אחר נתוני ייצור: מכונת סימון לייזר /מתקן תוויות/מדפסת הזרקת דיו |
| סרטון הצלחת הלקוח
בשנת 2025, ICT סיפקה בהצלחה קו ייצור SMT שלם וקו DIP לחברת ODM בערב הסעודית. שני מהנדסים טכניים מנוסים נסעו לאתר המזרח התיכון כדי לספק תמיכה מלאה בהתקנה והדרכה. הסרטון מציג את הצוות מקים את מכונת הדפסת המסך SMT PCB אוטומטית מלאה לצד ציוד אחר, מה שמבטיח אינטגרציה חלקה. הם הדריכו את הצוות המקומי בתפעול, פתרון תקלות ותחזוקה, מכסים הכל, החל מהעמסת הדבק ועד למחזורי ניקוי. שירות מעשי זה עזר ללקוח להשיק ייצור במהירות, תוך השגת תפוקות גבוהות בהרכבת מוצרי אלקטרוניקה. המומחיות של המהנדסים פתרה את אתגרי ההתקנה באתר, בניית אמון ואפשרה למפעל לעמוד בלוחות זמנים צפופים. המחויבות העולמית של ICT הפכה פרויקט מורכב להצלחה חלקה, והוכיחה את מסירותנו לשותפים מעבר לים.
| תמיכה בשירות והדרכה
ICT מספקת שירותים מקצה לקצה עבור מכונת הדפסת מסך SMT PCB אוטומטית מלאה, החל מניתוח ביקוש ותכנון. התקנה באתר על ידי מומחים מבטיחה הפעלה מהירה, כמו בפרויקט הסעודי שלנו. ההדרכה כוללת הפעלה מעשית, אופטימיזציה ובטיחות עבור הצוות שלך. אנו מציעים עזרה מרחוק 24/7 ותגובה מהירה לבעיות, בתוספת שדרוגים כגון אספקת הדבקה אוטומטית או קישורי SPI. עם 8 משרדים גלובליים, תמיכה מקומית מגיעה אליך לכל מקום. תוכניות תחזוקה מאריכות את חיי המכונה באמצעות חלקים איכותיים. גישה מלאה זו ממזערת סיכונים, מצמצמת עלויות ועוזרת לבנות מפעלים יעילים מאפס.
| ביקורות לקוחות
'המהנדסים שלנו שיבחו את התיקונים המהירים של ICT באתר במהלך ההכשרה במזרח התיכון.' - מנהל ODM סעודי. 'מדפסת השבלונות של smt האוטומטית מספקת הדפסים ללא רבב, ומגבירה את מהירות הקו שלנו.' – לקוח רכב, אירופה. 'אבטחת ציוד מוגן באריזה באמצעות משלוח ארוך - ללא נזק.' – יצרן LED, אסיה. 'תגובות מהירות לשאילתות שמרו אותנו על לוח הזמנים - שותפים מצוינים.' - חברת אלקטרוניקה, ארה'ב. לקוחות מעריכים את המהנדסים המיומנים שלנו, המכונות האמינות, ההובלה המוקפדת והתמיכה המהירה שלנו.
| הסמכות ותקנים
ICT מחזיקה ב-CE, RoHS ו-ISO9001 כדי לעמוד בתקני בטיחות וסביבה עבור מכונת הדפסת מסך SMT PCB אוטומטית. פטנטים מכסים טכנולוגיה מרכזית כמו מערכות ניקיון והובלה. מותגים מיובאים כמו Panasonic מבטיחים כישלונות נמוכים. בדיקות מפעל קפדניות מבטיחות ביצועים. סימנים אלה נותנים ביטחון בציוד עמיד ותואם.
| אודות חברת ICT ומפעל ה-SMT שלנו
נוסדה ב-2012, ל-ICT יש יותר מ-25 שנים בתחום האלקטרוניקה, עם 89 עובדים ו-20 מהנדסים במתקנים של 12,000 מ'ר בדונגגוואן. אנו משרתים יותר מ-1600 לקוחות ב-72 מדינות באמצעות 8 משרדים. מו'פ וייצור פנימי מספקים פתרונות SMT מלאים, צומחים במהירות באמצעות מערכות איכות קפדניות. אנו מתמקדים ביושרה, שיתוף פתוח ושילוב Industry 4.0. זה תומך במוצרים אמינים כמו מכונת ההדפסה smt pcb שלנו, עם שירות מקומי גלובלי להצלחה שלך.
