| פלטפורמת הרכבה SMT במהירות גבוהה

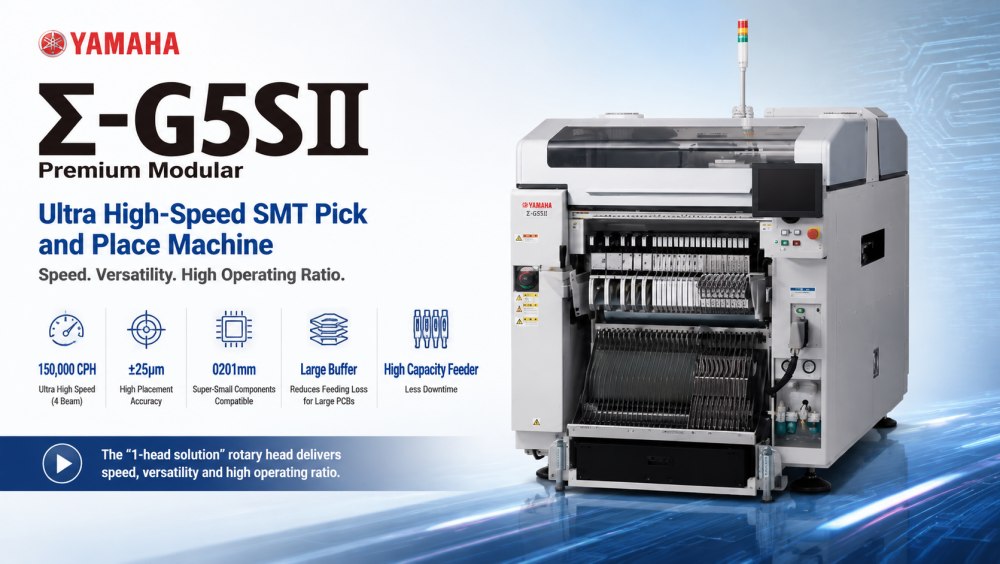

ה-Yamaha Σ-G5SⅡ תוכנן עבור קווי ייצור מהירים במיוחד של PCB שבהם היעילות והדיוק הם קריטיים. הוא משתמש במבנה הנעה ישירה סיבובית בעל ראש אחד בשילוב עם ארכיטקטורה מרובת קורות כדי להשיג תפוקה גבוהה במיוחד תוך שמירה על יציבות המיקום. עם תמיכה גם בתצורות יחיד וגם בתצורות כפולות, הוא מסתגל בקלות לפריסות שונות של יצרן.
מכונה זו מתאימה לאלקטרוניקה לצרכן, תאורת LED, מודולי רכב, וייצור PCB בקרה תעשייתית. הוא מטפל ברכיבים משבבי 0201 קטנים במיוחד ועד IC ומחברים גדולים יותר. עם קיבולת הזנה מתקדמת ובקרת תנועה חכמה, ה-Σ-G5SⅡ מבטיח ייצור יציב למשך שעות ארוכות עם זמן השבתה מינימלי.
| תכונות המוצר
ה-Σ-G5SⅡ משיג עד 150,000 CPH באמצעות ארכיטקטורת 4 אלומות במהירות גבוהה. זה מאפשר הרכבה מרובה עמדות סימולטנית, ומשפר משמעותית את התפוקה עבור סביבות ייצור המוני. הוא מיועד למפעלים הדורשים הרכבה מתמשכת של PCB בנפח גבוה עם ביצועי פלט יציבים.

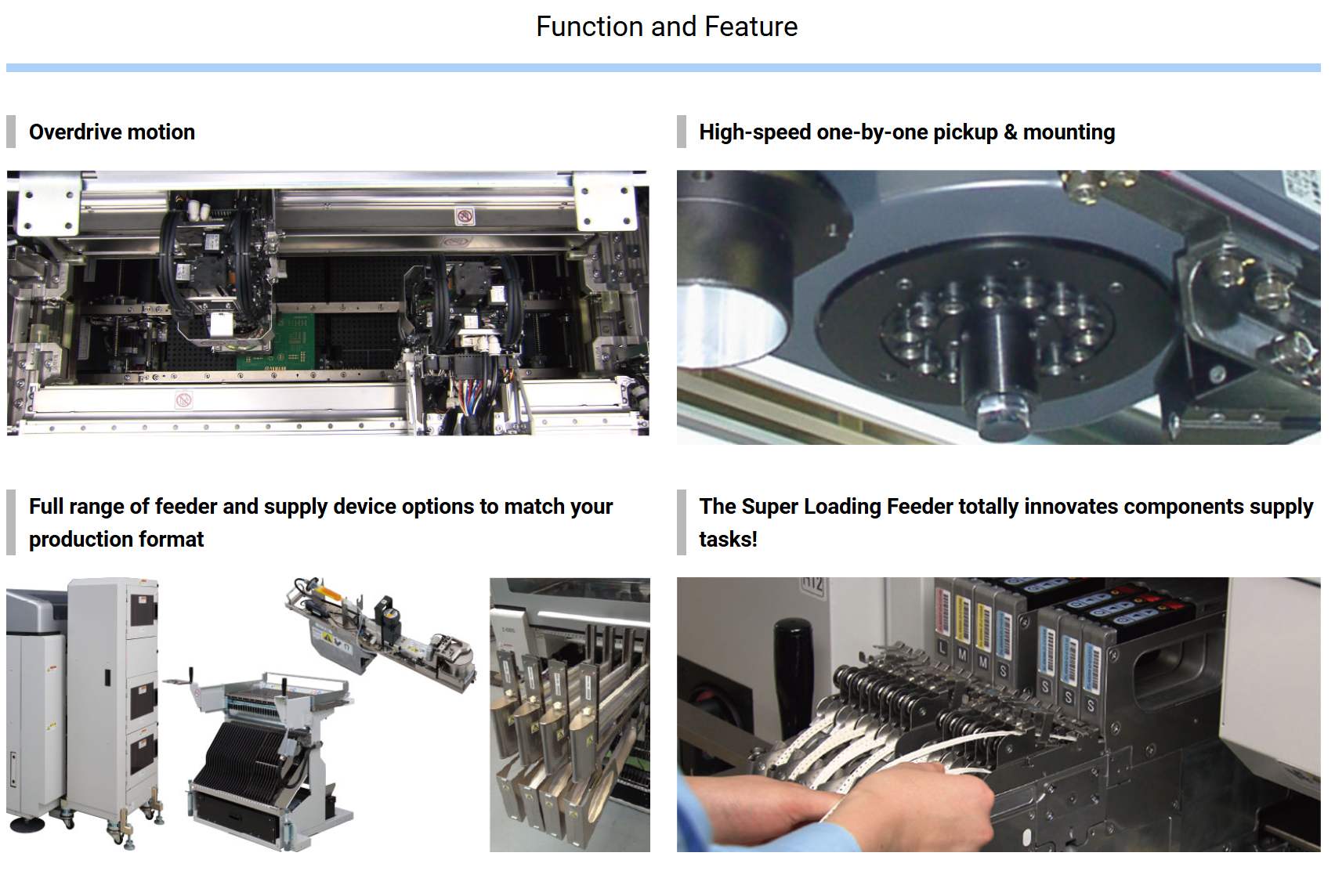

מערכת הראש הסיבובית מבטלת מבני תמסורת מכניים מורכבים. זה משפר את מהירות התגובה ומפחית את הרטט במהלך הפעולה. התוצאה היא דיוק גבוה יותר, בקרת תנועה חלקה יותר ודרישות תחזוקה נמוכות יותר לאורך מחזורי ייצור ארוכים.
המכונה תומכת במגוון רחב של רכיבים כולל שבבי 0201, רכיבי מיקרו 03015 וחבילות IC גדולות יותר. גמישות זו מאפשרת ליצרנים לייצר PCB של מוצרים מעורבים מבלי לשנות ציוד, לשפר את יעילות הייצור ולהפחית את זמן החלפת הקו.
עם דיוק מיקום של ±25μm בתנאים מיטביים, ה-Σ-G5SⅡ מבטיח איכות הרכבה אמינה גם במהירויות גבוהות. יישור ראייה מתקדמות ומערכות תיקון בזמן אמת שומרות על דיוק עקבי עבור מכלולים אלקטרוניים רגישים.
המערכת תומכת בעד 180 נתיבי הזנה, המאפשרת אספקת רכיבים בקנה מידה גדול ללא מילוי תכוף. זה מקטין את זמן ההשבתה ותומך בריצות ייצור ארוכות ללא הפרעה, במיוחד עבור סביבות ייצור בשילוב גבוה.
| מִפרָט
| דֶגֶם | ∑-G5SⅡ | |
| PCB ישים | נתיב בודד | L610×W510 מ'מ עד L50×W50 מ'מ (אופציונלי: L1,200×W510 עד L50×W50 מ'מ) |
| נתיב כפול | L610×W250 מ'מ עד L50×W84mm (הזנה כפולה) L610×W415 מ'מ (הזנה יחידה) | |
| יכולת הרכבה | מפרט רב ראשי × 2 במהירות גבוהה: 90,000 CPH (נתיב אחד/כפול) | |
| דיוק הרכבה | ראש רב-מהירות (HM). | 0201/03015: ±25 מיקרומטר/80,000 CPH 0402: ±36 מיקרומטר/85,000 CPH 0603: ±40 מיקרומטר/90,000 CPH |
| ראש רב גמיש (FM). | ±15 מיקרומטר | |
| רכיבים ישימים | ראש רב-מהירות (HM). | 0201 עד L44×W44×H12.7 מ'מ או מתחת |
| ראש רב גמיש (FM). | 1005 עד L72×W72×H25.4 מ'מ או מתחת למחבר: 150×26 מ'מ | |
| מספר סוגי הרכיבים | 120 סוגים מקסימום. (סרט שווה ערך ברוחב 8 מ'מ) | |
| ספק כוח | 3 פאזי AC200V ±10%, 50/60Hz | |
| מקור אספקת אוויר | 0.45 עד 0.69 MPa (4.6 עד 7 kgf/cm²) | |
| ממד חיצוני (לא כולל תחזיות) | L 1,280 x W 2,240 x H 1,450 מ'מ | |
| מִשׁקָל | כ. 1,800 ק'ג | |
*המפרט והמראה כפופים לשינויים ללא הודעה מוקדמת.
| רשימת ציוד קו SMT
ה-Σ-G5SⅡ משולב בדרך כלל בקו ייצור SMT שלם הכולל מדפסת משחת הלחמה, מערכת בדיקת SPI, תנור זרימה חוזרת, מכונת בדיקת AOI וציוד לטיפול ב-PCB. ICT מספקת אינטגרציה מלאה של קווים המכסים SMT, DIP, ציפוי ופתרונות אוטומציה חכמים של מפעלים כדי לעזור ללקוחות לבנות מערכות ייצור אלקטרוניקה יעילות וניתנות להרחבה ברחבי העולם.
