מכונת שחבור SMT משמשת לחיבור קצה של סרט רכיב אחד עם התחלה של סליל אחר, כך שקו SMT יכול להמשיך לפעול עם פחות הפרעות. במילים פשוטות, זה עוזר למפעילים להחליף את סלילי הרכיבים מהר יותר מבלי ליצור עצירות ארוכות במזין או בשלב האיסוף והמיקום.
למפעלים המטפלים בשינויים תכופים של גלגלים, חשוב להבין כיצד פועלת מכונת חיבור SMT מכיוון שהחלפת חומרים משפיעה ישירות על יעילות הקו, יציבות המזין ותפוקת הייצור. תהליך שחבור טוב שומר על תנועה חלקה של רכיבים מסליל למזין למכונת מיקום.
מאמר זה מסביר מהי מכונת שחבור SMT, כיצד פועל תהליך השחבור האוטומטי של סרטים , ומדוע מכונת חיבור רכיבים הופכת לחלק חשוב בייצור SMT מודרני.
מכונת חיבור SMT היא ציוד שנועד לחבר שני סרטי נשא יחדיו במהלך החלפת סליל הרכיב. במקום לעצור את הקו, להסיר סליל ריק ולהכין ידנית את הסליל הבא, המפעיל יכול להשתמש במכונת השחבור כדי לחבר את הסליל החדש לנתיב הסרט הקיים.
המטרה היא לא רק לחבר קלטת. המטרה האמיתית היא לצמצם את זמן ההשבתה, לשפר את דיוק ההחלפה ולשמור על קו הייצור מסופק עם רכיבים.
בייצור SMT, רכיבים אלקטרוניים מסופקים בדרך כלל באריזה של סרט נשא ואריזת סליל. סרט הנשא מחזיק רכיבים בכיסים, וסרט כיסוי מגן עליהם לפני שהם נאספים על ידי מכונת המיקום.
במהלך הייצור, המזין מושך את הסרט קדימה. כאשר סליל אחד כמעט ריק, יש לחבר את הסליל הבא במדויק. מכונת השחבור SMT עוזרת לחבר את שני הקלטות כך שההזנה יכולה להמשיך עם הפרעה מינימלית.
ללא תהליך שחבור אמין, כל שינוי סליל יכול להפוך לעצירת ייצור קטנה. בקו SMT עמוס, התחנות הקטנות האלה מסתכמות במהירות. אם מפעילים צריכים להחליף סלילים רבים במהלך משמרת, בקרת מעבר לקויה יכולה להפחית את התפוקה האפקטיבית של הקו כולו.
מכונת חיבור SMT שימושית במיוחד כאשר המפעל צריך:
זמן החלפת סליל קצר יותר
פעולת הזנה יציבה יותר
עבודה ידנית פחות תלוית מפעיל
בקרת מעבר חומר טובה יותר
סיכון נמוך יותר לאי-יישור הקלטת

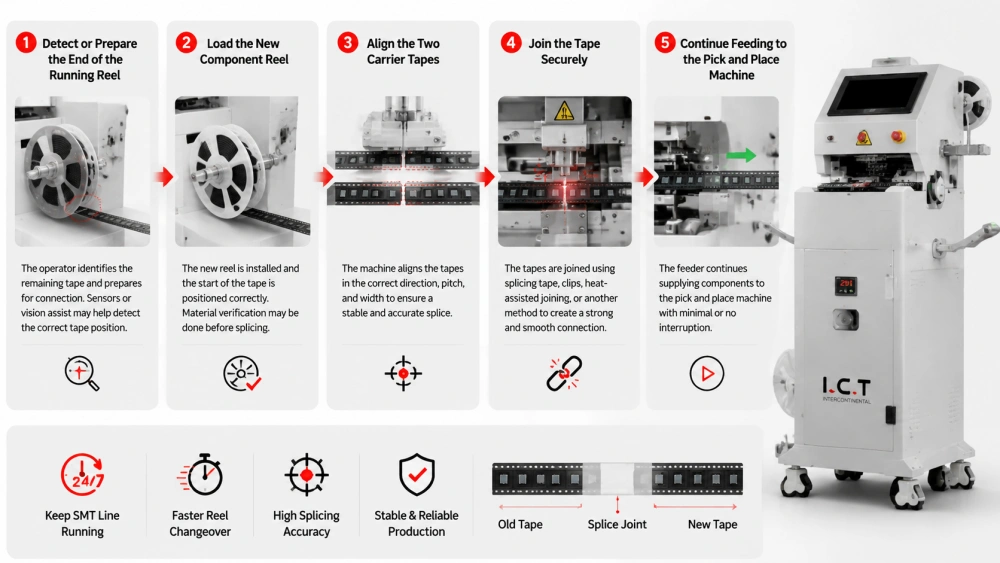

עקרון העבודה הבסיסי הוא פשוט. המכונה מכינה, מיישרת ומחברת שני סרטים מרכיבים כך שהמזין יוכל להמשיך למשוך חומר ללא הפרעה ארוכה.
למרות שעיצובי המכונה משתנים, רוב הדגמים האוטומטיים או האוטומטיים למחצה פועלים לפי היגיון תפעולי דומה.
התהליך מתחיל כאשר סליל הרכיב הנוכחי קרוב לריק. המפעיל מזהה את הקלטת שנותרה ומכין אותה לחיבור. במערכות מתקדמות יותר, חיישנים או סיוע בראייה עשויים לסייע בזיהוי מיקום הקלטת הנכון.
שלב זה חשוב מכיוון שנקודת השחבור חייבת להיות נקייה ומדויקת. אם קצה הסרט פגום, לא אחיד או ממוקם בצורה לא נכונה, המפרק הסופי עלול להשפיע על תנועת המזין.
לאחר מכן, המפעיל מכין את הסליל החדש. ההתחלה של הקלטת החדשה חייבת להיות ממוקמת בצורה נכונה כך שניתן לחבר אותה לקצה הקלטת הישנה.
במערכת החלפת חומרים מבוקרת, שלב זה עשוי לכלול גם אימות חומר. לדוגמה, המפעיל עשוי לבדוק את מספר חלק, ברקוד סליל, מידע על מגרש, או הקצאת מזין לפני השלמת החיבור.
יישור מדויק הוא אחד החלקים החשובים ביותר בתהליך חיבור הקלטת האוטומטי . שתי הקלטות חייבות להתאים בכיוון, בגובה וברוחב. אם היישור לקוי, המזין עלול להיתקע או שרצף הכיסים של הרכיבים עלול להפוך לא יציב.
מכונת חיבור טובה של סלילי רכיבים עוזרת למקם את הקלטות באופן עקבי. זה מפחית את לחץ המיומנות על המפעילים ומקל על החזרה על תהליך המעבר על פני משמרות שונות.
לאחר היישור, המכונה מצטרפת לקלטות הישנות והחדשות. בהתאם לסוג המכונה, זה עשוי להיות כרוך בסרט חיבור, קליפסים, חיבור בעזרת חום או שיטת חיבור מכנית אחרת.
המפרק חייב להיות חזק מספיק כדי לעבור דרך המזין, אבל חלק מספיק כדי לא להפריע להאכלה. האיזון הזה חשוב. מפרק חלש עלול להיפרד, בעוד מפרק מגושם או לא אחיד עלול לגרום להתנגדות להזנה.
לאחר השלמת השחוג, המזין יכול להמשיך לספק רכיבים למכונת האיסוף והמקום . המטרה היא שהמעבר בין הסלילים יהיה חלק ככל האפשר, עם מעט או ללא הפרעה למיקום.
זה המקום שבו שחבור הופך לבעל ערך. זה תומך בייצור מתמשך במקום להתייחס לכל החלפת סליל כנקודה.

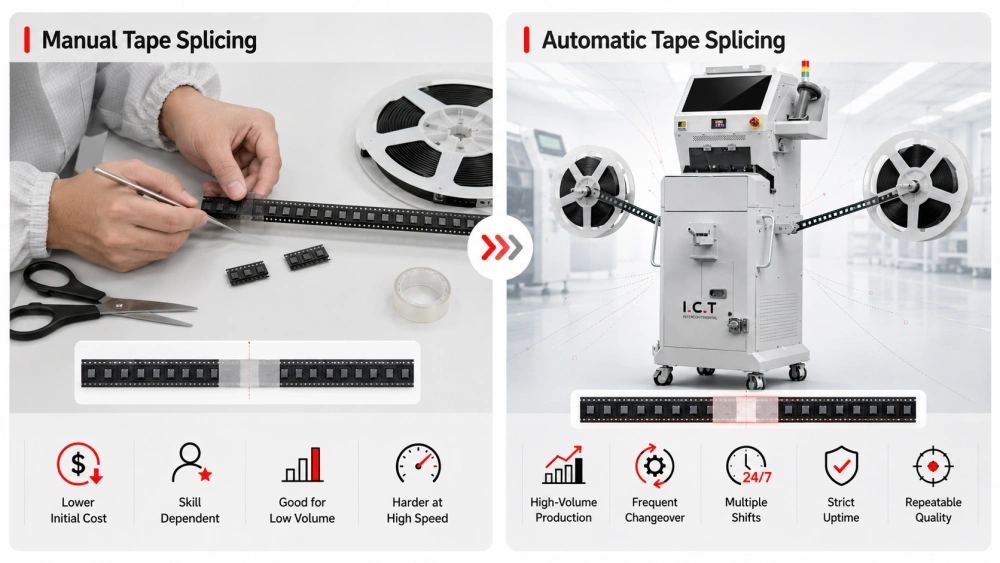

שחבור סרט SMT יכול להתבצע באופן ידני או עם ציוד אוטומטי. שתי השיטות יכולות לעבוד, אבל היציבות והיעילות שונות.
שחבור ידני תלוי בדרך כלל בחיתוך, יישור וחיבור של הקלטות בידי המפעיל. זה עשוי לדרוש השקעה ראשונית נמוכה יותר, אבל התוצאה תלויה במידה רבה במיומנות ובתשומת לב.
שחבור ידני יכול להתאים לקווים בנפח נמוך, מוצרים פשוטים או מפעלים עם החלפות סלילים מוגבלות. עם זאת, ככל שמהירות הייצור עולה, הפעולה הידנית הופכת קשה יותר לשליטה.
תהליך חיבור אוטומטי של סרט משתמש בציוד לסטנדרטיזציה של שלבי מפתח כגון מיקום סרט, חיתוך, יישור וחיבור. זה משפר את העקביות ומפחית את הסיכוי לטעות אנוש.
שחבור אוטומטי עדיף בדרך כלל עבור מפעלים עם:
ייצור SMT בנפח גבוה
החלפת חומרים תכופים
משמרות ייצור מרובות
דרישות זמן פעילות קפדניות
דרישה לאיכות פעולה חוזרת
לתצוגה רחבה יותר של אסטרטגיית החלפת חומרים, אתה יכול לקרוא את מכונת השחבור SMT ואת המדריך להחלפת חומרים.
מכונת חיבור גלגלים עשויה להיראות קומפקטית, אך בדרך כלל משלבת מספר פונקציות כדי להפוך את חיבור הגלגלים למהיר ואמינה יותר.
אזור המיקום מחזיק את סרטי הנשא הישנים והחדשים במקומם. אזור זה עוזר להבטיח שהקלטות מיושרות לפני ההצטרפות. מיקום יציב חשוב במיוחד עבור רכיבים קטנים וסרטים צרים.
מכונות מסוימות כוללות מנגנון חיתוך או חיתוך להכנת קצוות הקלטת. חתך נקי מסייע ביצירת חיבור טוב יותר ומפחית את הסיכון לתנועה לא אחידה דרך המזין.
יחידת השחבור מבצעת את תהליך ההצטרפות בפועל. זה עשוי להחיל סרט שחבור, ללחוץ על המפרק, או להשלים סוג אחר של חיבור בהתאם לתכנון המכונה.
מכונות מתקדמות עשויות לכלול חיישנים, סריקת ברקוד או בדיקה חזותית. פונקציות אלו עוזרות להפחית טעינת חומרים שגויים ולשפר את יכולת המעקב אחר התהליך.
לדוגמה, מכונת השחבור האוטומטית של מודיעין SMT נועדה לחבור גלגלים מושכל והחלפת חומר SMT יעילה.
חיבור עשוי להיראות כמו נקודת חיבור קטנה, אך הוא יכול להשפיע על כל תהליך ההאכלה. אם החבור אינו מדויק, ייתכן שהמזין לא ימשוך את הסרט בצורה חלקה.
בעיות נפוצות הקשורות למזין כתוצאה מחבור לקוי כוללות חסימות סרט, התנגדות להזנה, התקדמות פספוס ומיקום איסוף לא יציב. בעיות אלו עלולות לעצור את הקו או ליצור שגיאות מיקום.
זו הסיבה שאיכות המפרק חשובה לא פחות מהמהירות של הפעולה. שחבור מהיר שימושי רק כאשר החבור הסופי יכול לעבור דרך המזין בצורה מהימנה.
חיבור טוב צריך להיות חזק, שטוח ומיושר במדויק. זה אמור לאפשר למזין להמשיך להזיז את הסרט ללא התנגדות פתאומית. כאשר זה קורה, תהליך הבחירה והמקום נשאר יציב יותר.
עבור צוותי הייצור, המשמעות היא פחות הפרעות וביטחון טוב יותר במהלך החלפת סלילים.
החלפת חומר כוללת יותר מאשר החלפת סליל. זה כרוך גם בזיהוי החומר הנכון, הכנת הגלגלת הבאה, אימות ההגדרה, שמירה על יציבות המזין ושמירה על תוכנית ההצבה עם הרכיבים הנכונים.
מכונת שחבור SMT עוזרת בחיבור הפיזי בין סלילים. עם זאת, תהליך החלפה שלם עשוי לכלול גם אימות ברקוד, ניהול מזין, קיט, מעקב אחר חומרים ותכנון ייצור.
כאשר השלבים הללו פועלים יחדיו, המפעל יכול לצמצם עצירות קו ולשפר את המשכיות הייצור.
עומס העבודה של המפעיל הוא גורם מרכזי בייצור SMT. כאשר מפעילים צריכים לטפל במזינים רבים, סלילים והחלפות בבת אחת, טעויות הופכות לסבירות יותר. מכונת חיבור גלגלי רכיבים מפחיתה עבודה ידנית חוזרת ומעניקה למפעילים תהליך ברור ומבוקר יותר.
זוהי אחת הסיבות לכך שחבור גלגלים אוטומטי הוא בעל ערך במיוחד בקווים עם שינויים תכופים במוצר או צריכת רכיבים גבוהה.
לפני השימוש במכונת חיבור SMT בייצור, על המפעלים לבדוק מספר פרטים מעשיים. המטרה היא לוודא שהמכונה תואמת את החומרים ואת דרישות הקו בפועל.
רכיבים שונים משתמשים ברוחב סרט שונה. רוחבי סרטי נשא SMT הנפוצים כוללים 8 מ"מ, 12 מ"מ, 16 מ"מ ו-24 מ"מ. מכונה מתאימה צריכה לתמוך בגדלי הקלטת המשמשים לרוב בקו הייצור שלך.
סרט פגום, קצוות כפופים או טיפול לקוי בסליל עלולים להשפיע על החבור. על המפעילים לבדוק את מצב הסרט לפני חיבור שני סלילים, במיוחד כאשר הם עוסקים ברכיבים רגישים או בעלי ערך גבוה.
החבור הסופי חייב לעבור דרך המזין בצורה חלקה. גם אם הקלטת התחברה בהצלחה, התהליך לא הושלם אלא אם המזין יכול להתמודד עם השבר ללא התנגדות או חסימה.
ציוד אוטומטי מפחית את דרישות המיומנות הידנית, אך אינו מסיר את הצורך במשמעת תהליכית. על המפעילים להבין את הכיוון הנכון של הקלטת, אימות החומר ופתרון בעיות בסיסיות.
בעיות שחבור רבות נובעות משגיאות הכנה קטנות. קל למנוע טעויות אלו כאשר התהליך סטנדרטי.
אם הסרט החדש נטען בכיוון הלא נכון, המזין לא יכול להמשיך כהלכה. זה יכול להוביל להשבתה, בזבוז רכיבים או זרימת חומרים שגויה.
חוסר יישור יכול ליצור התנגדות להאכלה. זה גם עלול לגרום לחיבור להיתפס בתוך נתיב ההזנה. מיקום מדויק חיוני עבור חיבור אמין.
אם המפרק אינו חזק מספיק, הקלטות עלולות להיפרד במהלך ההאכלה. זה יכול להפסיק את הייצור ולדרוש שחזור ידני.
שחבור סליל לא נכון הוא חמור יותר מבעיית קלטת פשוטה. זה יכול להוביל למיקום שגוי של רכיבים ולסיכון איכות. מסיבה זו, יש לחבר את השחבור עם נהלי בדיקת חומרים נאותים.
מפעל צריך לשקול חיבור אוטומטי כאשר שינויי גלגלים מתרחשים לעתים קרובות מספיק כדי להשפיע על זמן הפעולה, יעילות העבודה או יציבות הייצור.
בייצור בנפח גבוה, סלילי רכיבים נצרכים במהירות. שינויים תכופים בסלילים יוצרים הזדמנויות רבות להשבתה. שחבור אוטומטי עוזר להפחית את ההפסדים החוזרים ונשנים הללו.
ייצור בתערובת גבוהה כרוך לעתים קרובות בסוגי רכיבים רבים ושינויי סלילים. תהליך שחבור סטנדרטי עוזר למפעילים לנהל את המורכבות בצורה יעילה יותר.
כאשר לוחות הזמנים של הייצור צפופים, אפילו עצירות קצרות עלולות להשפיע על המשלוח. שחבור אוטומטי תומך בזרימת חומר חלקה יותר ועוזר להגן על פלט הקו.
מכונת חיבור SMT מחברת סרטי רכיבים במהלך החלפת סלילים כך שקו SMT יכול להמשיך לפעול עם פחות הפרעות. על ידי הכנה, יישור וחיבור של סרטי דבק, הוא תומך בתהליך שחבור אוטומטי יציב יותר ומצמצם את זמן ההשבתה הנגרמת מהחלפת סליל.
ההבנה כיצד פועלת מכונת חיבור SMT עוזרת למפעלים לקבל החלטות טובות יותר לגבי ניהול הזנה, החלפת חומרים ויעילות קו. לייצור בנפח נמוך, שחבור ידני עדיין עשוי להספיק. אבל עבור קווי SMT בנפח גבוה או בתערובת גבוהה, מכונת חיבור אוטומטית של גלגלי רכיבים יכולה לשפר את העקביות, להפחית את לחץ המפעיל ולתמוך בייצור מתמשך.
אם המפעל שלך רוצה לשפר את יעילות החלפת הסלילים, השלב הבא הוא להעריך את רוחבי הקלטת בפועל, סוגי הזנה, קצב צריכת הסלילים ועלות זמן ההשבתה. גורמים אלו יעזרו לך לבחור את פתרון השחבור המתאים לקו SMT שלך.
מכונת חיבור SMT משמשת כדי לחבר את הקצה של סרט סלילים רכיב אחד עם ההתחלה של סליל אחר. זה עוזר למזין להמשיך לספק רכיבים למכונת האיסוף והמקום עם פחות הפרעות. הוא משמש בעיקר להפחתת זמן ההשבתה במהלך החלפת חומרים ולשיפור המשכיות הייצור בקווי ייצור SMT.
מכונת שחבור SMT פועלת על ידי הכנה, יישור וחיבור של שני סרטי נשא יחד. המפעיל טוען את הסרט הישן והסרט החדש, והמכונה מסייעת למקם אותם במדויק לפני ביצוע החבור. בדגמים אוטומטיים, התהליך עשוי לכלול זיהוי, חיתוך, יישור ולחיצה ליצירת חיבור יציב לפעולת הזנה.
תהליך השחבור האוטומטי של סרטים הוא שיטה מבוקרת לחיבור שני סרטים רכיבים בעזרת מכונה. זה בדרך כלל כולל הכנת קלטת, יישור, הצטרפות ובדיקה סופית. בהשוואה לחבור ידני, שחבור אוטומטי משפר את העקביות ומסייע בהפחתת שגיאות הנגרמות על ידי עייפות המפעיל או יישור ידיים לא מדויק.
כן, מכונת חיבור SMT יכולה להפחית את זמן ההשבתה של איסוף ומיקום על ידי הפיכת החלפת סלילים למהירה ויציבה יותר. כאשר סליל חדש מחובר לפני שהסרט הישן נגמר במלואו, המזין יכול להמשיך לספק רכיבים ללא הפסקה ארוכה. זה שימושי במיוחד בקווי SMT בנפח גבוה עם החלפות סליל תכופות.
לפני בחירת מכונת חיבור גלגלי רכיבים, בדוק את תאימות רוחב הסרט, תאימות מזין, מהירות שחבור, יציבות פעולה, פונקציות אימות ותמיכה לאחר המכירה. הבחירה הטובה ביותר תלויה בנפח הייצור שלך, תדירות החלפת החומרים, עומס העבודה של המפעיל וסוג הרכיבים המשמשים בקו SMT שלך.
