בעיות שחבור SMT מופיעות בדרך כלל כאשר שני סרטי רכיבים אינם מוכנים, מיושרים, מחברים או מוזנים בצורה נכונה. חיבור לקוי עלול לגרום להפרדת סרט, חסימות מזין, אובדן רכיבים, הפרעות במיקום והשבתה בלתי צפויה של ייצור. בהרכבת SMT בנפח גבוה, אפילו פגם שחבור קטן יכול להשפיע על היציבות של כל תהליך אספקת החומר.
הבעיות הנפוצות ביותר של שחבור SMT ניתנות למניעה. המפתח הוא להבין את הקשר בין הכנת ספייס, יישור סרט נשא, חוזק הצטרפות, תאימות מזין וטיפול במפעיל. כאשר המפעל משלב את הציוד הנכון עם תהליך סטנדרטי, ניתן להפחית באופן משמעותי את הסיכון לכשל של חיבור סרטי רכיב .
מדריך זה מסביר את הבעיות השכיחות ביותר של חיבורים, כיצד לבצע פתרון בעיות מעשי של מפרקי חיבור SMT וכיצד למנוע תקלות חוזרות ונשנות במהלך החלפת חומר אוטומטית או ידנית.
תוֹכֶן הָעִניָנִים
חיבור SMT הוא מפרק קטן, אך הוא חייב לפעול בצורה מהימנה בתוך מזין הנעים במהירות. הקלטת המחוברת צריכה לשמור על הכיוון הנכון, הרוחב, הגובה, מיקום הכיס והחוזק המכני בזמן שהוא עובר דרך נתיב ההזנה.
אם חלק כלשהו בתהליך אינו תקין, החבור עלול להיכשל באופן מיידי או ליצור בעיה מספר דקות לאחר מכן. לדוגמה, מפרק עשוי להיראות בטוח כאשר הוא מיוצר אך להיפרד לאחר משיכה חוזרת ונשנית על ידי המזין. חיבור נוסף עשוי להישאר מחובר אך ליצור מספיק עובי או חוסר יישור כדי לגרום לחסימת הזנה.
איכות השחוג אינה תלויה בפעולה אחת בלבד. היא מושפעת ממצב הקלטת הישנה, מצב הקלטת החדשה, שיטת החיתוך, מיקום היישור, חומר החיבור, עיצוב המזין ושיטת הטיפול של המפעיל.
המשמעות היא שפתרון בעיות לא צריך להתמקד רק במפרק הנראה לעין. אם אותה בעיה מתרחשת שוב ושוב, על המפעל לבחון את התהליך המלא מהכנת הסליל ועד פעולת המזין.
מפעילים מבצעים לעתים קרובות החלפות סלילים בתקופות ייצור עמוסות. כאשר מספר מזינים זקוקים לתשומת לב בו-זמנית, המפעיל עשוי לזרז את הכנת הקלטת או לדלג על שלב אימות. עייפות והבדלים במעבר למשמרת יכולים גם ליצור תוצאות לא עקביות.
ציוד אוטומטי יכול להפחית חלק מהוריאציה הזו, אך הוא אינו מסיר את הצורך בהכשרה ובבקרת תהליכים נאותים. פעולת שחבור אמינה חייבת להיות קלה לביצוע גם כאשר הביקוש לייצור גבוה.
חיבור שעובד עם מזין אחד עשוי שלא להופיע באותה מידה עם סוג מזין אחר. הבדלים בנתיב הסרט, במבנה המנחה, בטיפול בסרט הכיסוי ובפינוי יכולים להשפיע על האופן שבו המפרק נע דרך המזין.
מסיבה זו, יש תמיד לבדוק ספייס בתנאי ייצור בפועל. בדיקה חזותית לבדה אינה יכולה לאשר שמפרק יוזן כהלכה במהירות קו רגילה.
אי יישור קלטת היא אחת מבעיות שחבור SMT הנפוצות ביותר. זה קורה כאשר סרטי הספק הישנים והחדשים אינם ממוקמים באותו כיוון או אינם מיושרים כראוי לפני ההצטרפות.
אי יישור יכול להשפיע על קצה הסרט, מיקום הכיס, חורי גלגל השיניים או גובה הרכיב. כאשר המזין מושך את הסרט המחובר קדימה, המפרק עלול לנוע בצורה לא אחידה או להיתפס בנתיב המנחה.
תסמינים נפוצים של אי יישור קלטת כוללים התנגדות למזין, תנועה לא אחידה של קלטת, אזעקות הזנה לסירוגין, וחבור שזז הצידה תוך כדי מעבר דרך המזין. המפעיל עשוי גם להבחין שקצה הסרט אינו ישר לאחר השלמת המפרק.
במקרים מסוימים, המזין ממשיך לנוע אך מיקום הכיס של הרכיב הופך לא יציב. זה יכול להוביל לאיבוד בחירות או לשגיאות מיקום במקום לעצירה מיידית של המכונה.
שתי הקלטות לא הונחו על אותו קו מרכז.
קצוות הקלטת נחתכו בזוויות שונות.
המפעיל הצטרף לקלטות עם כיוונים שונים.
לא נעשה שימוש נכון במדריך המיקום.
רוחב הסרט לא היה תואם לכלי החיבור.
קצה סרט הנשא ניזוק לפני ההצטרפות.
לפני ההצטרפות, על המפעילים לאשר את כיוון הסרט, מיקום הקצה וכיוון הכיס. יש למקם את הקלטות הישנות והחדשות במוביל המכונה בהתאם לנקודת ההתייחסות שהוגדרה, במקום ליישר רק לפי העין.
במידת האפשר, השתמש במכונת חיבור עם מתקן מיקום יציב או מכוון יישור. המדריך צריך להחזיק את שני הקלטות בצורה מאובטחת בזמן יצירת המפרק. המפעלים צריכים גם להגדיר תקן בדיקה חזותית פשוט לישר, מיקום קצה וכיוון סרט.
אם חוסר היישור נמשך לאחר הכשרת המפעיל, בדוק את התהליך עם ספקי סרטים שונים ורוחבי סרטים שונים. הבעיה עשויה לנבוע משינוי ממדי סרט הנשא ולא רק מטיפול המפעיל.
מפרק שחבור חלש עלול להיפרד בזמן שהמזין מושך את הסרט. זוהי צורה רצינית של כשל שחבור סרטי רכיב מכיוון שהוא שובר את המשכיות החומר ויכול לעצור את המזין באופן בלתי צפוי.
המפרק עשוי להיפרד מיד לאחר שחבור, במהלך טעינת מזין, או לאחר שהסרט המחובר כבר עבר דרך חלק מנתיב ההזנה. הפרדה מאוחרת קשה במיוחד לאבחון מכיוון שהחבור עשוי להיראות מקובל בתחילה.
סימנים של שחבור חלש כוללים הפרדת סרט, חומר חיבור רופף, מפרק פתוח או מזין שנפסק לפתע לאחר שנקודת השבר מגיעה למנגנון ההזנה. מפעילים עשויים גם למצוא את הסליל החדש מנותק מהסרט הישן במהלך הבדיקה.
אם המפרק נפרד בתוך המזין, ייתכן שהמפעיל יצטרך להסיר את הסרט, לפנות את נתיב ההזנה, לחבר מחדש את הסליל ולאמת את החומר שוב. זה יוצר יותר זמן השבתה מאשר החלפת סלילים רגילה.
לחץ הצטרפות לא מספיק.
חומר שחבור שגוי או פגום.
אבק, שמן או שאריות על משטח הקלטת.
קצוות סרט לא אחידים או פגומים.
חפיפה לא נכונה בין שתי הקלטות.
חומר שחבור שאינו מתאים לסוג הקלטת.
כוח משיכת מזין מוגזם.
קצוות הסרט צריכים להיות נקיים, שטוחים וללא זיהום לפני ההצטרפות. על המפעילים להשתמש בחומר השחבור הנכון ולעקוב אחר המיקום והחפיפה המומלצים. אם המכונה מפעילה לחץ או חום, יש לבדוק את ההגדרות בהתאם לשיטת הקלטת והחיבור בה משתמשים.
על מפעלים לבצע בדיקת משיכה או טיפול פשוטה במהלך אימות התהליך. המטרה היא לא להפעיל כוח מופרז, אלא לאשר שהמפרק נשאר מאובטח במהלך תנועת סרט רגיל.
לייצור בנפח גבוה, מכונת חיבור אוטומטית יכולה לעזור לשפר את עקביות ההצטרפות על ידי שליטה במיקום הקלטת ופעולת ההצטרפות. ניתן להעריך את פתרון השחבור האוטומטי של סרט SMT כאשר המפעל זקוק לביצועי החלפת סלילים שניתן לחזור עליהם.
חסימת חיבור מתרחשת כאשר החלק המחובר אינו יכול לעבור בצורה חלקה דרך המזין. המזין עלול לעצור, להפעיל אזעקה או להראות התנגדות חריגה כשהחבור מגיע לנתיב המכוון, גלגל השיניים או הכיסוי.
בעיה זו נפוצה כאשר השבר עבה מדי, לא אחיד, לא מיושר או לא מתאים למזין הספציפי. מפרק יכול להיות חזק מבחינה מכנית אך עדיין להיכשל מכיוון שצורתו אינה תואמת את מרווח ההזנה.
סימנים אופייניים כוללים עצירה פתאומית של מזין, אזעקת חסימה, התקדמות סרט לא סדירה או חיבור שמתקפל או פגום בתוך המזין. במקרים מסוימים, מנוע ההזנה עשוי להמשיך לנסות להקדים את הסרט בזמן שמיקום הרכיב אינו זז כהלכה.
חסימות חוזרות ונשנות באותו מיקום מזין עשויות להצביע על בעיה ספציפית למזין. חסימות שמתרחשות עם מזינים רבים עשויות להצביע על בעיה רחבה יותר בתהליך שחבור.
השבר עבה מדי עבור נתיב ההזנה.
למפרק יש קצה לא אחיד או קטע מוגבה.
רוחב הסרט אינו תואם להגדרת המזין.
חומר השחבור משתרע מעבר לקצה הסרט.
מכוון ההזנה מלוכלך או פגום.
החבור הוטען בכיוון הלא נכון.
החבור הסופי צריך להיות שטוח ונקי, ללא חומר מיותר שנמשך לתוך נתיב ההזנה. על המפעילים להימנע מחפיפה מוגזמת או חיבור מחומר שיוצר מפרק מגושם.
לפני ייצור מלא, בדוק את החבור דרך דגם המזין בפועל במהירות פעולה רגילה. בדוק את התנועה לפני ואחרי נקודת החבור. יש לחזור על בדיקה זו עבור רוחבי הסרט וסוגי הרכיבים שבהם נעשה שימוש לרוב.
תחזוקת מזין היא גם חשובה. אבק, שאריות דבק וחלקי מנחה בלויים יכולים להפוך את המזין פחות סובלני לשינויי חיבור. תהליך פתרון תקלות טוב צריך לבדוק הן את החיבור והן את מצב המזין.
בעיה נפוצה נוספת מתרחשת כאשר הגלגלת החדשה נטענת בכיוון הלא נכון או שהסרט המוביל מתהפך לפני שחבור. ייתכן שהקלטות עדיין מחוברות, אך המזין אינו יכול לספק רכיבים כראוי.
כיוון שגוי עלול לגרום לכיסי הרכיבים לפנות לכיוון הלא נכון, סרט הכיסוי לזוז בצורה לא נכונה, או לחורים של גלגל השיניים שלא ישתלבו במנגנון ההזנה.
התסמינים עשויים לכלול אי איסוף רכיבים, תנועת סרט לאחור, אזעקות מזין, רכיבים חשופים במיקום שגוי, או חיבור שנראה תקין אך לא ניתן לטעינה לתוך המזין.
מכיוון שהקלטת עדיין יכולה להיראות מחוברת פיזית, בעיה זו עשויה להיחשב בטעות כתקלה במזין או במכונת מיקום. על המפעילים לוודא את כיוון הסרט לפני כוונון המכונה או החלפת המזין.
הסליל החדש הונח בכיוון הלא נכון.
הקלטת הופכת לפני ההצטרפות.
המפעיל לא השווה בין כיווני הקלטת הישנה והחדשה.
סלילים בעלי מראה דומה גרמו לבלבול.
הוראת העבודה לא כללה בדיקת כיוון.
השתמש בסימון כיוון סרט ברור על תחנת החיבור. על המפעילים להשוות את הסרט החדש לסרט המופעל לפני ההצטרפות ולאשר שכיסי הרכיב, חורי גלגל השיניים וסרט הכיסוי פונים לכיוון הנכון.
תוויות חומרים והקצאות מזין צריכות להיות קלות לקריאה. כאשר מספר סלילים נראים דומים, בדיקת ברקוד או אימות חומרים יכולים להפחית את הסיכון לטעינה שגויה.
הוראת עבודה סטנדרטית צריכה לכלול בדיקת כיוון כשלב נדרש במקום להשאירה לזיכרון המפעיל.
חלק מהחבורים נשארים מחוברים אך עדיין יוצרים הזנת רכיבים לא יציבה. המפרק עשוי לעבור דרך המזין, אך גובה הרכיב, מיקום הכיס או תנועת הקלטת הופכים לא עקביים ליד נקודת החבור.
בעיה מסוג זה יכולה להשפיע על דיוק המיקום ועשויה להיות קשה יותר לזיהוי מאשר חסימת מזין מלאה. הקו עשוי להמשיך לפעול תוך הפקת שגיאות איסוף לסירוגין או אזעקות מיקום רכיבים.
מפעילים עלולים לראות איסוף איסוף, כיסים ריקים, התקדמות סרט לא סדירה או ראש מיקום שעוצר ליד אזור החבור. במקרים מסוימים, רק רכיבים מסוימים או מיקומי הזנה מסוימים מראים את הבעיה.
אם הבעיה מתרחשת לסירוגין, חשוב לתעד מתי היא מתרחשת והאם היא תמיד קשורה לנקודת החבור. מידע זה יכול לעזור להפריד בין בעיית שחבור לבין בעיית מזין או רכיב.
מכונת ההצבה מצפה שרכיבים יגיעו למקום איסוף צפוי. אם הקלטת זזה בצורה לא אחידה או שהחבור משנה את הגובה האפקטיבי, ייתכן שהרכיב לא יוצג כהלכה.
זה יכול להשפיע על מערכת הבחירה והמקום SMT גם כאשר המכונה עצמה פועלת כרגיל. האכלה יציבה של רכיבים היא אפוא חלק חשוב בבקרת איכות המיקום.
השתמש בחומרי שחבור ושיטות חיבור השומרות על שטוחות ותנועה של הקלטת. הימנע מהצבת המפרק קרוב מדי לכיס פגום או משימוש בקטע סרט עם חורי גלגל שיניים מתוחים או מעוותים.
בעת אימות תהליך שחבור, הפעל מספיק סרט דרך המזין כדי לראות את המעבר בפועל. בדיקה ידנית קצרה בתחנת השחבור אינה מספיקה כדי לאשר התנהגות מיקום יציבה.
טעינת חומר שגויה אינה כשל חיבור מכני, אך זוהי אחת הבעיות החמורות ביותר הקשורות להחלפת סלילים. ניתן לחבר את הקלטת בצורה נכונה בזמן שהרכיב הלא נכון מוכנס לקו הייצור.
זה יכול להוביל למיקום שגוי, בעיות באיכות המוצר, עיבוד חוזר, בזבוז חומרים וחקירות מעקב קשות.
ייתכן שנבחר חומר שגוי מכיוון שסלילים דומים מאוחסנים יחד, התוויות קשות לקריאה או שהמפעיל עובד בלחץ זמן. הסיכון הופך גבוה יותר בייצור במיקס גבוה, שבו ניתן להשתמש במספרי חלקים רבים באותו קו.
סיכון נוסף מתרחש כאשר סליל חלופי מוכן מראש אך אינו מזוהה בבירור. המפעיל עשוי להניח שהגליל תקין מבלי לבצע בדיקה נאותה.
השתמש בסריקת ברקוד או בתהליך אימות חומר דו-שלבי מוגדר כאשר סביבת הייצור דורשת מעקב חזק יותר. יש לבדוק את מספר החלק, מיקום המזין וסדר העבודה לפני השלמת החיבור.
סלילים חלופיים צריכים להיות מבוימים בהתאם לתוכנית הייצור ולהפריד בבירור מחומרים שאינם בשימוש או שהוחזרו. זה מפחית בלבול בתקופות מעבר עמוסות.
יש להתייחס לאימות החומר כחלק מתהליך השחבור. חיבור מהיר אינו מעבר מוצלח אם הוא מכניס את הרכיב הלא נכון למזין.
איכות שחבור לא עקבית שכיחה כאשר התהליך תלוי במידה רבה בטיפול ידני. שני מפעילים עשויים להשתמש באותם כלים אך ליצור מפרקים בעלי יישור, לחץ, חפיפה או חוזק חיבור שונים.
זה יוצר תהליך ייצור לא יציב. הקו עשוי לפעול כרגיל במשמרת אחת אך חווה יותר בעיות הזנה במשמרת אחרת.
שונות המפעיל עשויה לנבוע מהדרכה לא מלאה, הוראות עבודה לא ברורות, הרגלים אישיים שונים, עייפות או שימוש בכלים שונים. זה יכול לקרות גם כאשר התהליך אינו מגדיר בבירור יישור סרט מקובל או מראה שחבור.
אם המפעל רק אומר למפעילים "להצטרף לקלטות בצורה מאובטחת", כל אדם עשוי לפרש את ההוראה אחרת. תהליך טוב יותר מתאר את השלבים המדויקים ואת קריטריוני האיכות שיש לבדוק.
צור הוראת עבודה ויזואלית המציגה כיוון קלטת נכון, מיקום חיתוך, חפיפה, הצטרפות חומר ונקודות בדיקה סופיות. השתמש בתמונות לדוגמה או בחיבורי עזר מאושרים במידת האפשר.
ההדרכה צריכה לכלול גם תפעול רגיל וגם דוגמאות לכשלים נפוצים. המפעילים צריכים לדעת לזהות מפרק חלש, קצה לא אחיד, סרט הפוך וחבור שאינו מתאים למזין.
עבור קווים עם החלפות סליל תכופות, שקול לשדרג לציוד אוטומטי. השוואה ידנית לעומת אוטומטית של שחבור יכולה לעזור לצוותי ייצור להעריך אם אוטומציה תפחית את הווריאציות תלויות המפעיל.
כאשר חיבור נכשל, הפתרון המהיר ביותר הוא לא תמיד להחליף את כל הסליל או להתאים את מכונת ההצבה. תהליך פתרון בעיות מובנה עוזר לזהות את הסיבה האמיתית ומונע מאותה בעיה לחזור.

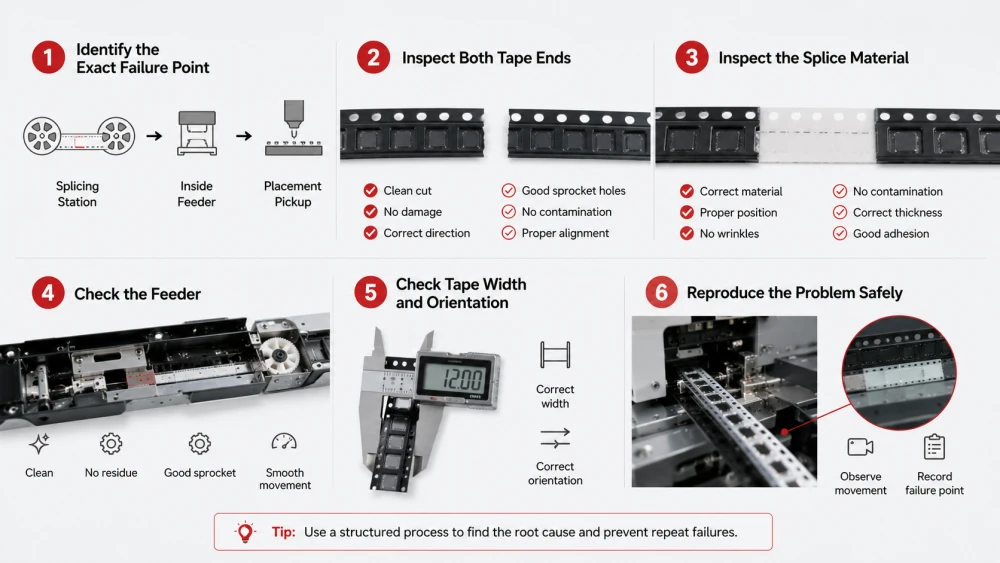

ניתן להשתמש בשלבים הבאים לפתרון בעיות מעשי של מפרק SMT.
ראשית קבע היכן מתרחשת הבעיה. האם השבר נכשל בתחנת השחבור, במהלך טעינת מזין, בתוך המזין, או ליד עמדת איסוף המיקום?
המיקום מספק רמז חשוב. מפרק שנפרד לפני הטעינה מעיד על בעיית צירוף. מפרק שנתקע בתוך המזין מרמז על בעיות עובי, יישור או תאימות. מפרק שעובר דרכו אך גורם לשגיאות איסוף עשוי להצביע על חוסר יציבות של תנועת גובה או קלטת.
בדוק אם הקלטות הישנות והחדשות נחתכו בצורה נקייה והאם לאחד מהסרטים יש קצוות פגומים, חורי גלגל שיניים מתוחים, זיהום או עיוות.
אל תבדוק רק את המשטח הנראה לעין. בדוק את כיוון הסרט, מיקום הכיס, מצב סרט הכיסוי ויישור הקצוות. פגם קטן לפני החבור יכול להשפיע על המפרק לאחר השלמתו.
בדוק אם נעשה שימוש בחומר החיבור הנכון והאם הוא ממוקם באזור המומלץ. חפש קצוות רופפים, קמטים, זיהום, עובי מופרז או הידבקות לא מלאה.
אם אותו חומר יוצר בעיות שוב ושוב, בדוק חומר הצטרפות מאושר אחר או סקור את הגדרות המכשיר. חומר החיבור חייב להתאים לתנאי הקלטת והמזין.
בדוק את נתיב ההזנה לאיתור אבק, שאריות דבק, מובילים פגומים, גלגלי שיניים בלויים או התנגדות חריגה. הפעל סרט ידוע כטוב דרך המזין כדי לוודא אם המזין עצמו פועל כהלכה.
השוואה זו שימושית מכיוון שהיא מפרידה תקלות שחבור לתקלות מזין. אם גם סרט ידוע כטוב נתקע, ייתכן שהמזין ידרוש ניקוי, התאמה או תחזוקה.
ודא שרוחב הסרט תואם למזין ושהסרטים הישנים והחדשים פונים לכיוון הנכון. אי התאמה ברוחב או סרט הפוך יכולים ליצור תסמינים שנראים דומים לכישלון שחבור.
תעד את רוחב הסרט, סוג הרכיב, דגם המזין ומיקום קו הייצור. מידע זה עוזר לזהות דפוסים אם הבעיה מתרחשת שוב ושוב.
אם הבעיה היא לסירוגין, שחזר אותה באמצעות סליל בדיקה מבוקר במקום לחכות לכישלון הייצור הבא. התבונן בחיבור כשהוא עובר דרך המזין ורשום את הנקודה שבה התנועה הופכת ללא יציבה.
אל תמשיך להפעיל חיבור ידוע-פגוע אם הוא עלול לגרום נזק למזין או ליצור סיכון לאיכות המוצר. בדיקה מבוקרת בטוחה יותר ולרוב מייצרת מידע אבחוני טוב יותר.
מניעה יעילה יותר מהחלמה חוזרת ונשנית. תוכנית מניעה חזקה משלבת ציוד נכון, עבודה סטנדרטית, הדרכת מפעילים, בקרת חומרים, תחזוקת מזין וניטור ביצועים.
הוראת העבודה צריכה להסביר כל שלב מהכנת סליל ישן ועד לאימות מזין. זה צריך להראות היכן למקם את הסרט, כיצד לאשר כיוון, כיצד ליישם את חומר החיבור וכיצד לבדוק את המפרק הסופי.
ההוראה צריכה להגדיר גם מה לעשות כאשר הסרט פגום, נמצא חומר שגוי או שחבור אינו עומד בתקן החזותי. כללי החלטה ברורים מפחיתים את האלתור במהלך ההפקה.
דגימות התייחסות מאושרות עוזרות למפעילים להבין את ההבדל בין חיבור מקובל לחבור פגום. דגימות יכולות להראות יישור נכון, שטוחות, מיקום קצה, חפיפה ומיקום חומר מצטרף.
דוגמאות עזר שימושיות במיוחד להכשרת מפעילים חדשים ושמירה על סטנדרטים עקביים במשמרות שונות.
לפני ההצטרפות, בדוק גם את הקלטת הישנה וגם החדשה. בדוק אם יש קצוות פגומים, זיהום, דפורמציה, כיסים חסרים ומצב סרט כיסוי גרוע. אל תניח שכל קצה סרט מתאים לחבור.
אם הסרט פגום, חתוך לחלק נקי או פעל לפי נוהל השחזור המאושר של המפעל. התחלה עם קצה סרט גרוע מגדילה את הסיכוי לכשל במפרקים.
ניקוי ותחזוקה קבועים עוזרים לשמור על יציבות תהליך המיקום והחיבור. הסר שברי סרט, אבק ושאריות דבק מאזור העבודה בהתאם להוראות ספק המכונה.
בדוק חלקי חיתוך, מדריכים, חיישנים ומנגנוני לחץ במרווחי זמן מוגדרים. מכונה שמאבדת בהדרגה את דיוק היישור עשויה ליצור יותר כשלים לפני שהבעיה תתברר.
איכות שחבור אינה יכולה לפצות על מזין מלוכלך או פגום. תחזוקת מזין צריכה לכלול ניקוי נתיב הקלטת, בדיקת תנועת מוביל, בדיקת גלגלי שיניים ובדיקת התנגדות האכלה חריגה.
על המפעלים לתעד אם אזעקות הקשורות לחיבור מרוכזות בדגמי הזנה ספציפיים או בעמדות. מידע זה יכול לחשוף בעיות תחזוקה של ציוד המיוחסות באופן שגוי לתהליך החבור.
עקוב אחר עצירות מזין, הפרדות סרטים, מיקומי חסימה, תקריות של חומרים שגויים ועיבוד מחדש של המפעיל הקשורים להחלפת סלילים. הנתונים צריכים לכלול את רוחב הקלטת, סוג הרכיב, מיקום מזין, מפעיל ומשמרת במידת האפשר.
סקירה קבועה עוזרת למפעל לזהות סיבות חוזרות ונשנות. זה גם מראה אם שדרוג ציוד או שינוי תהליך מייצרים שיפור מדיד.
אוטומציה אינה פתרון לכל בעיית שחבור, אך היא יכולה להפחית את השונות שגורמת לכשלים רבים. זה שימושי במיוחד כאשר המפעל מבצע החלפות סליל תכופות, מפעיל מספר משמרות, או מתקשה לשמור על איכות שחבור ידנית עקבית.
ציוד אוטומטי יכול לעזור למקם את הקלטות לפי הפניה שניתן לחזור עליה. זה מפחית חוסר יישור שנגרם על ידי מיקום היד והופך את החבור הסופי לעקבי יותר בין המפעילים.
מכונה יכולה לעזור לשלוט בלחץ הצטרפות, מיקום או רצף. זה מפחית את הסבירות למפרקים חלשים הנגרמים מטיפול ידני לא אחיד.
אוטומציה מספקת תהליך ברור יותר להדרכה וביקורת. מפעילים עוקבים אחר אותה זרימת עבודה של מכונה, ומפקחים יכולים לסקור בעיות מול רצף הפעלה מוגדר.
מפעלים שמעריכים אוטומציה עדיין צריכים לבדוק את הציוד עם קלטות ומזינים בפועל. מכונה מתאימה חייבת להתאים לחומרי הייצור ולתמוך בתהליך ההחלפה הנדרש.

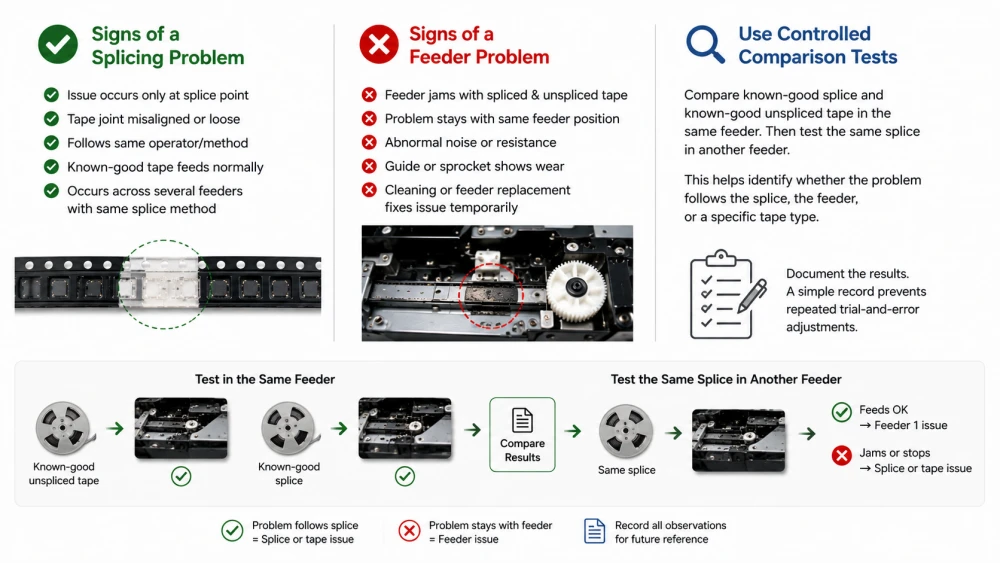

תקלות שחבור ותקלות במזין יכולות ליצור תסמינים דומים, ולכן האבחנה צריכה להיות שיטתית. החלפת שיטת השחבור כאשר הבעיה האמיתית היא מזין שחוק לא תפתור את הבעיה.
הבעיה מתרחשת רק כאשר הסרט מגיע לנקודת השבר.
מפרק הסרט אינו מיושר באופן ניכר או רופף.
הבעיה נובעת מאותו אופרטור או שיטה שחבור.
קלטת ידועה מוזנת בדרך כלל דרך אותו מזין.
הבעיה מתרחשת במספר מזינים המשתמשים באותה שיטת חיבור.
המזין נתקע עם סרט שחובר וגם סרט לא מחובר.
הבעיה נשארת באותו מיקום מזין.
למזין יש רעש או התנגדות חריגים.
המדריך או גלגל השיניים מראים בלאי גלוי.
ניקוי או החלפת מזין פותרים את הבעיה באופן זמני.
הבדיקה השימושית ביותר היא להשוות בין חיבור ידוע-טוב לבין סרט לא-חבור ידוע-טוב באותו מזין. לאחר מכן בדוק את אותו חיבור במזין אחר. זה עוזר לזהות אם הבעיה נובעת מהחבור, המזין או סוג סרט מסוים.
תעדו את התוצאות במקום להסתמך על הזיכרון. רישום פשוט של פתרון בעיות יכול למנוע התאמות חוזרות של ניסוי וטעייה.
הבעיות הנפוצות ביותר של שחבור SMT כוללות אי יישור קלטת, חיבורים חלשים, חסימות מזין, כיוון קלטת שגוי, הזנת רכיבים לא יציבה, טעינת חומרים שגויים וביצוע לא עקבי של המפעיל. בעיות אלו עלולות ליצור השבתה בייצור, אזעקות מזין, בזבוז רכיבים וסיכונים לאיכות מיקום.
מניעה אפקטיבית מתחילה בהכנת סרט נקי, יישור מדויק, חומרי חיבור מתאימים, בדיקות תאימות למזין, הוראות עבודה סטנדרטיות ותחזוקה שוטפת של מכונות ומזינים. כאשר מתרחשת בעיה, השתמש בפתרון בעיות של מפרק חיבור SMT מובנה כדי לזהות אם הסיבה היא החיבור, המזין, החומר או שיטת הפעולה.
עבור מפעלים עם החלפות תכופות של גלגלים או לחץ ייצור גבוה, מערכת שחבור אוטומטית יכולה לשפר את יכולת החזרה ולהפחית וריאציות תלויות מפעיל. יש להתייחס לתהליך המלא כחלק מאסטרטגיית החלפת החומרים SMT הרחבה יותר.
על ידי ניטור תקלות הקשורות לאחבור ותיקון סיבות השורש שלהן, יצרני SMT יכולים להפחית כשל של חיבור סרטי רכיבים , לשפר את יציבות המזין ולשמור על אספקה אמינה יותר של רכיבים לקו המיקום.
הבעיות הנפוצות ביותר של שחבור SMT הן חוסר יישור סרט, חיבורי שחבור חלשים או מופרדים, חסימות מזין, כיוון סרט שגוי, הזנת רכיבים לא יציבה, טעינת חומרים שגויים ואיכות שחבור לא עקבית בין מפעילים. בעיות אלו עלולות להיגרם מהכנה לקויה של סרט, חומר חיבור שגוי, מצב מזין, שגיאת מפעיל או חוסר התאמה בין החבור למזין.
מפרק חיבור SMT עלול להיכשל בתוך המזין מכיוון שהוא עבה מדי, חלש, לא מיושר, מזוהם או לא מתאים לנתיב ההזנה. המפרק עלול להיכשל גם כאשר קצה סרט הנשא פגום או שחומר החיבור אינו מוחל כהלכה. בדוק את החבור עם המזין בפועל ובדוק גם את מצב המפרק וגם את מצב המזין במהלך פתרון הבעיות.
ניתן למנוע כשל של חיבור סרטי רכיב על ידי שימוש בקצוות סרטים נקיים ולא פגומים, יישור הקלטות במדויק, בחירת חומר חיבור מתאים, בדיקת כיוון הקלטת ובדיקת השבר דרך המזין בפועל. הוראות עבודה סטנדרטיות, הכשרת מפעילים, תחזוקה שוטפת וציוד חיבור אוטומטי יכולים לשפר עוד יותר את יכולת החזרה.
כדי לפתור בעיות של מפרק חיבור SMT, תחילה זהה היכן מתרחש הכשל. בדוק את קצוות הקלטת, חומר החיבור, כיוון הקלטת, עובי המפרק והיישור. לאחר מכן בדוק את המזין עבור זיהום, בלאי או התנגדות חריגה. השווה את החיבור הבעייתי עם חיבור ידוע וטוב ורשום את רוחב הקלטת, מיקום המזין, סוג הרכיב ותנאי ההפעלה.
מכונת חיבור אוטומטית מסוג SMT יכולה להפחית בעיות רבות הנגרמות על ידי יישור ידני, לחץ חיבור לא עקבי ושונות מפעיל, אך היא אינה יכולה למנוע כל כשל. חומרים שגויים, סרט פגום, תנאי הזנה לא מתאימים, תחזוקה לקויה או הגדרות שגויות של המכונה עדיין עלולים לגרום לבעיות. אוטומציה פועלת בצורה הטובה ביותר בשילוב עם אימות חומרים, הדרכה ותחזוקת מזין.
