כן, מכונות חיבור SMT יכולות לתמוך ברוחב סרטים שונים, אך לא כל מכונה תומכת באותו טווח או עושה זאת באותה מידה. תאימות רוחב הקלטת תלויה במבנה המיקום של המכונה, שיטת היישור, ממשק המזין והיציבות של השבר עצמו. אם המכונה מיועדת רק לטווח סרט צר אחד, היא עשויה לעבוד היטב בתהליך מוגבל אך לא תעמוד בצרכי ייצור רחבים יותר.
עבור מפעלים המטפלים בסוגי רכיבים רבים, חשוב להבין מכונה שמתאימה רק לחלק ממגוון החומרים שלך יכולה ליצור עיכובים במעבר, בעיות בהזנה ועבודה ידנית מיותרת. לעומת זאת, מכונה עם תמיכת סרט רחבה יותר יכולה להתאים ליותר עמדות הזנה, יותר סוגי רכיבים ויותר תרחישי ייצור. את תאימות רוחב סרטי החבור של מכונת שחבור SMT לפני קניית ציוד.
מדריך זה מסביר כיצד רוחב סרטים שונים משפיעים על השחבור, מה המשמעות של תאימות בפועל וכיצד להחליט אם מכונה יכולה לתמוך בחומרים המשמשים בקו שלך. זה גם מראה כיצד בחירת רוחב הקלטת יכולה להשפיע על יציבות מזין וביצועים במורד הזרם בשלב הבחירה והמיקום .
התשובה הקצרה היא כן, מכונת חיבור SMT יכולה לתמוך ברוחב סרטים שונים. התשובה השימושית יותר היא שהוא יכול לתמוך רק ברוחב המתאימים לעיצוב הפיזי ולשיטת העבודה שלו. תמיכת רוחב אינה בלתי מוגבלת. לכל מכונת חיבור יש טווח תאימות, ויש להתאים את המכונה לגדלי הגלגלים המשמשים בייצור אמיתי.
מכונות מסוימות בנויות עבור סרטים צרים נפוצים. אחרים תומכים במגוון רחב יותר ונועדו לנהל קווי ייצור גמישים יותר. אם המפעל שלך מטפל במשפחות רכיבים רבות, תמיכת רוחב הקלטת צריכה להיות אחד הדברים הראשונים שנבדקים במהלך הערכת הציוד.
קונים רבים מסתכלים רק על הרוחב המרבי הרשום בחוברת. המספר הזה חשוב, אבל הוא לא מספר את כל הסיפור. מכונה עשויה לרשום תמיכה ברוחב סרטים מרובים, אך עדיין לבצע ביצועים טובים יותר ברוחב מסוימים מאחרים. המבחן האמיתי הוא האם הוא יכול לחבר את הקלטות בצורה נקייה, ליישר אותן במדויק ולאפשר למזין להזיז אותן בצורה חלקה לאחר מכן.
במילים אחרות, תמיכת רוחב היא לא רק התאמה פיזית של הסרט. זה גם לגבי האם המכונה יכולה לייצר מפרק יציב ששורד תנאי ייצור אמיתיים.
סרטים צרים בדרך כלל רגישים יותר ליישור ולאיכות המפרק. קלטות רחבות יותר עשויות להיות קלות יותר להחזיק במקומן, אך הן יכולות ליצור שטח פנים גדול יותר, קשיחות רבה יותר או לחץ רב יותר בנקודת החבור. בגלל זה, המכונה חייבת להתאים להתנהגות הקלטת, לא רק למספר רוחב הקלטת.
זו הסיבה שמכונה שמטפלת ברוחב סרט אחד בצורה טובה עשויה להזדקק למתקנים או הגדרות שונים עבור רוחב אחר. תאימות טובה פירושה שהמכונה נשארת אמינה על פני הרוחבים החשובים ביותר בזרימת הייצור שלך.

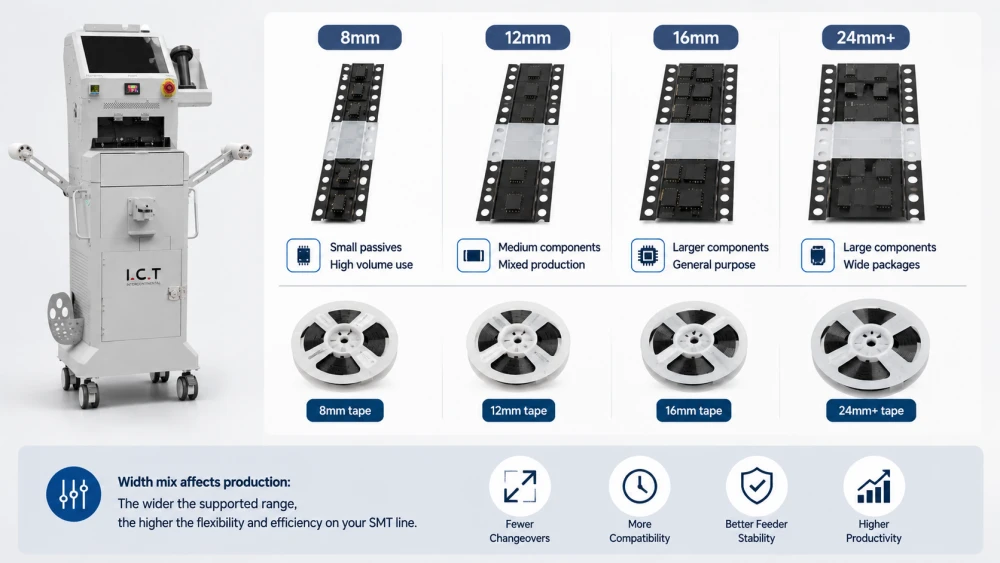

כדי לשפוט כראוי תאימות, אתה צריך לדעת אילו רוחבים נפוצים בפועל בייצור SMT. רוב המפעלים אינם משתמשים רק ברוחב סרט אחד. הם משתמשים במספר רוחבים על פני סוגי רכיבים שונים, מיקומי הזנה ומשפחות מוצרים שונים.
לכן סקירת תמיכת רוחב סרטי רכיב אמיתית צריכה להתחיל ברשימת החומרים שלך, לא עם חוברת המכונה. ברגע שאתה יודע את הרוחבים הנפוצים שלך, אתה יכול להשוות אותם מול הטווח והתנהגות המזין של המכונה.
8 מ"מ הוא אחד מהרוחבים הנפוצים ביותר ב-SMT מכיוון שרכיבים פסיביים קטנים רבים ארוזים בסרט נשא צר. רוחב זה מופיע לעתים קרובות בקווים בנפח גבוה ויכול להיות אחד מהסלילים המוחלפים בתדירות הגבוהה ביותר בייצור.
אם המפעל שלך משתמש בסלילים רבים של 8 מ"מ, מכונת החיבור אמורה לתמוך ביישור יציב ברוחב הצר הזה. סטיות קטנות יכולות להיות חשובות יותר כאן מכיוון שהסרט קומפקטי והכיסים קרובים יותר זה לזה.
סרטי 12 מ"מ ו-16 מ"מ נפוצים עבור רכיבים בגודל בינוני ודרישות ייצור מעורבות. רוחבים אלה משמשים לעתים קרובות כאשר חבילת הרכיבים גדולה יותר מחלק פסיבי פשוט אך עדיין לא גדולה מספיק כדי לדרוש סרט מנשא רחב.
רוחבים אלו עשויים להיות סלחניים יותר מ-8 מ"מ במצבים מסוימים, אך הם עדיין דורשים צירוף מדויק. אם החבור מאופז או לא אחיד, תנועת המזין עדיין עלולה להיות בלתי יציבה.
סרטים רחבים יותר משמשים בדרך כלל עבור רכיבים גדולים יותר או פורמטים של אריזה שצריכים יותר מקום. היתרון הוא שהסרט יכול להיות קל יותר לטיפול פיזית, אך ייתכן שהחבור יצטרך מכונה עם תמיכה חזקה יותר או בקרת יישור טובה יותר.
סרטים רחבים יותר יכולים גם להכניס קשיחות רבה יותר ליד המפרק. זה אומר שהמכונה צריכה לא רק להחזיק את הסרט, אלא גם לשמור על המפרק שטוח מספיק כדי לעבור דרך מסלול ההזנה בצורה נקייה.
אם הקו שלך משתמש רק ברוחב אחד או שניים, קל יותר להגדיר תאימות. אם אתה משתמש ברוחב רבים, מכונת החיבור חייבת לתמוך בטווח רחב יותר מבלי לאלץ את המפעיל להתאים את ההגדרה לעתים קרובות מדי. במצב זה, גמישות הרוחב הופכת לחלק מהפרודוקטיביות, לא רק לחלק ממפרט הציוד.
להסבר מעמיק יותר על מבנה המכונה והיגיון העבודה, תוכל גם לקרוא כיצד פועלת מכונת חיבור SMT.
תאימות מכונת חיבור SMT תלויה ביותר מתווית רוחב הסרט. מספר מאפייני עיצוב קובעים אם ניתן להחזיק את הקלטת, ליישר, לחבר ולהזין בהצלחה. אם אחד מהחלקים הללו אינו תואם בצורה גרועה, המכונה עלולה להיאבק גם אם רוחב הסרט הוא מבחינה טכנית בתוך הטווח הרשום.
המכונה חייבת למקם את הקלטות הישנות והחדשות במיקום עקבי. אם המיקום כבוי, ייתכן שהחבור יהיה זווית או מאופקת. זה חשוב במיוחד עבור סרטים צרים, שבהם אפילו חוסר יישור קטן יכול ליצור בעיות במזין.
דיוק מיקום טוב עוזר למכונה לתמוך בטווח רוחב רחב יותר מכיוון שכל סרט חודר לאזור המפרק בצורה מבוקרת.
המתקן מחזיק את הסרט במהלך ההצטרפות. מתקן המיועד לסרט צר עלול שלא לייצב סליל רחב יותר כראוי, ומתקן המיועד לסרט רחב יותר עשוי שלא להוביל צר בצורה נקייה. זו הסיבה שהמתקן הוא אחת מנקודות התאימות הפיזית החשובות ביותר.
בעת הערכת מכונות, שאל אם המתקן מתכוונן, ייעודי או רב גדלים. התשובה עוזרת לחשוף אם המכונה יכולה להתמודד עם תמהיל הייצור שלך בפועל.
גם שיטת ההצטרפות חשובה. שיטות מסוימות טובות יותר בשמירה על הקלטת שטוחה, בעוד שאחרות עשויות להכניס עובי או קשיחות. אם השיטה יוצרת מפרק מגושם, זה עשוי להיות מקובל ברוחב סרט אחד אך בעייתי באחר.
התאימות היא החזקה ביותר כאשר שיטת החיבור שומרת על השחוג שטוח ויציב על פני כל טווח הרוחב המשמש בייצור.
חיבור מוצלח רק אם הוא עובר את המזין בצורה נקייה. זה אומר שממשק המזין הוא גם חלק מתאימות הרוחב. אם מכונה מצטרפת לסרט אך המזין אינו יכול לקבל את החבור שנוצר בצורה חלקה, תביעת התאימות אינה שלמה.
זו הסיבה שתמיד יש לבדוק את תמיכת הרוחב יחד עם התנהגות הזנה, במיוחד כאשר קו הייצור משתמש במערכת מיקום מהירה.

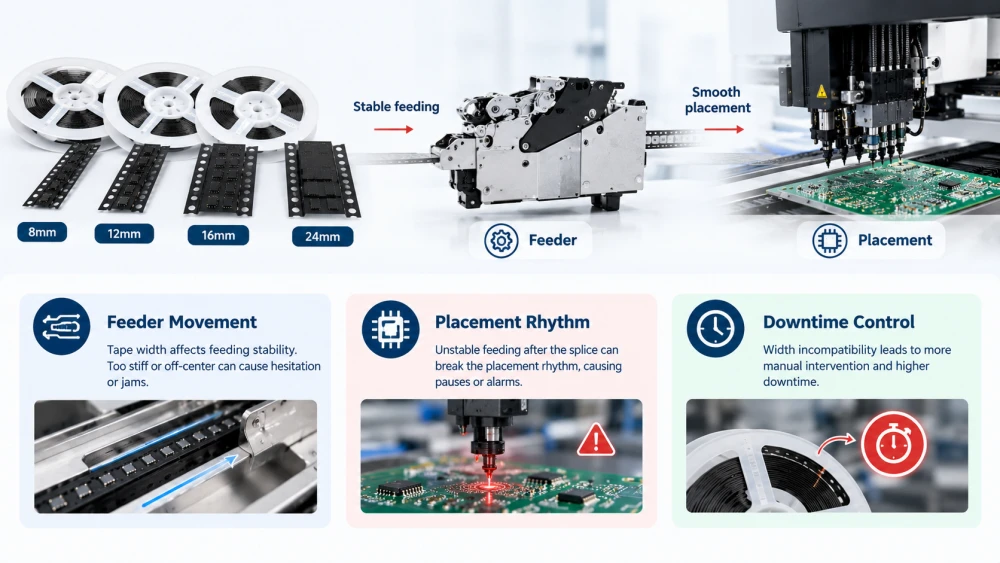

לרוחב הקלטת יש השפעה ישירה על התנהגות המזין. סרטים צרים עשויים להיות רגישים יותר ליישור, בעוד שסרטים רחבים יותר עשויים ליצור התנגדות פיזית רבה יותר בנקודת החבור. בשני המקרים, המזין מצפה לתנועה צפויה וגיאומטריית מפרקים יציבה.
לכן תאימות רוחב הקלטת היא לא רק שאלת שחבור. זוהי גם שאלת יציבות ייצור שמשפיעה על הקו המלא מהמזון ועד לראש המיקום.
המזין מקדם סרט בתנועה מבוקרת. אם המפרק נוקשה מדי עבור הרוחב שבו נעשה שימוש, המזין עלול להסס או ליצור חסימה קטנה. אם המפרק לא ממרכזו, הסרט עשוי לשוטט בנתיב.
בעיות אלו מופיעות לעיתים קרובות לאחר השלמת השחוג, וזו הסיבה שיש לבדוק את המכונה בתנאי הזנה אמיתיים. להתנהגות קשורה של מזין, עיין במאמר זה על איכות חיבור ואמינות מזין.
מכונת האיסוף והמקום תלויה במזין כדי להציג רכיבים בזמן. אם רוחב הקלטת יוצר הזנה לא יציבה לאחר החבור, קצב המיקום עלול להתקלקל. התוצאה יכולה להיות הפסקה, אזעקה או תפוקה מופחתת.
אז כששואלים האם מכונת שחבור תומכת ברוחב סרטים שונים, השאלה המעשית היא באמת האם היא תומכת במיקום יציב לאחר השחבור.
אי התאמה לרוחב יכולה ליצור התערבות ידנית חוזרת ונשנית. אם המפעילים חייבים לאפס את המזין, לחבר מחדש את הקלטת או להתאושש מחסימה, זמן ההשבתה גדל במהירות. זה כואב במיוחד בקווים עם החלפות סליל תכופות.
למבט רחב יותר על השפעת זמן הפעולה, קרא מאמר זה על האופן שבו חיבור תומך בפעולת קו רציפה.
הדרך הטובה ביותר לבדוק תאימות היא להשוות את המכונה לרוחבים שבהם אתה משתמש בפועל, ואז לבדוק את התוצאה בהקשר ייצור אמיתי. טענות חוברות שימושיות, אבל בדיקות ייצור נותנות את התשובה האמיתית.
סקירת טובה של מכונת שחבור של סרט SMT תאימות צריכה לכלול חומרים נוכחיים, חומרים עתידיים צפויים וסוגי המזינים המשמשים בקו.
רשום כל רוחב קלטת בשימוש כעת בקו. כלול את הרוחבים הנפוצים ביותר, את הרוחבים הפחות נפוצים וכל רוחב מיוחד המופיע רק במוצרים מסוימים. זה נותן לך יעד תאימות ריאלי.
ללא מלאי זה, קל לקנות מכונה שמכסה רוחב אחד תדיר אך מחמיצה מארז קצה חשוב.
השתמש בסלילים בפועל, בסרטי הספק ובמזינים מהייצור במידת האפשר. ייתכן שחומר לדוגמא לא יגלה את אותה התנהגות כמו חומר ייצור אמיתי, במיוחד אם הספקים שלך משתמשים בקשיחות סרט או איכות קצה שונה במקצת.
בדיקת סלילים אמיתיים נותנת לך תשובה אמינה יותר לגבי האם המכונה יכולה לתמוך בטווח שלך בצורה מהימנה.
אל תפסיק את הבדיקה ברגע שהקלטת מחוברת. ראה כיצד החבור עובר דרך המזין. בדוק אם הוא נשאר מרוכז, עובר בצורה חלקה וממשיך להאכיל ללא אזעקות או היסוס.
שלב זה חשוב מכיוון שהערך האמיתי של תמיכת רוחב קלטת אינו היכולת להצטרף לקלטת. זוהי היכולת לשמור על תנועה של חומר לאחר מכן.
אם המכשיר זקוק לשינויי הגדרות רבים בין רוחבים, הקו עלול לאבד זמן גם אם הרוחבים נתמכים טכנית. שאל באיזו מהירות מפעילים יכולים לעבור בין רוחבים והאם התהליך נשאר יציב בכל הטווח.
המכונה הטובה ביותר היא כזו שתומכת ברוחב מרובים מבלי ליצור מורכבות מיותרת במהלך ההחלפה היומית.

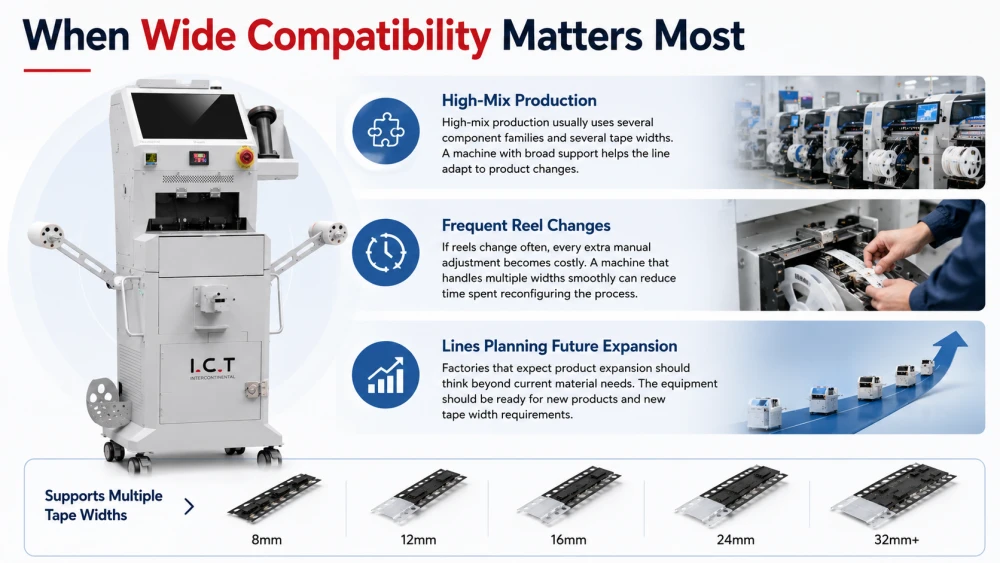

מפעלים מסוימים זקוקים לתאימות רוחב רחבה יותר מאחרים. ככל שתמהיל הייצור שלך משתנה, כך מכונת חיבור גמישה הופכת לבעלת ערך רב יותר. בקו יציב של מוצר אחד, טווח תמיכה צר עשוי להספיק. בקו מוצרים מעורב, גמישות יכולה לחסוך זמן ולהפחית שגיאות הגדרה.
ייצור מיקס גבוה משתמש בדרך כלל בכמה משפחות רכיבים ובמספר רוחבי סרטים. מכונה עם תמיכה רחבה עוזרת לקו להסתגל לשינויים במוצר ללא צורך בכלים נפרדים לכל רוחב.
אם סלילים מתחלפים לעתים קרובות, כל התאמה ידנית נוספת הופכת ליקרה. מכונה המטפלת ברוחב מרובים בצורה חלקה יכולה להפחית את הזמן המושקע בהגדרה מחדש של התהליך.
מפעלים שמצפים להתרחבות המוצר צריכים לחשוב מעבר לצרכים החומריים הנוכחיים. אם מוצרים חדשים עשויים להציג סרטים רחבים או צרים יותר, הציוד אמור להיות מסוגל להתמודד איתם ללא שינוי משמעותי.
לבחירת ציוד בהקשר זה, מדריך זה כיצד לבחור מכונת חיבור SMT הוא התייחסות נלווית שימושית.
קונים רבים עושים את אותן שגיאות כאשר שופטים את תאימות רוחב הקלטת. ניתן להימנע מטעויות אלו, אך לעתים קרובות הן מופיעות כאשר המכונה נבחרת מהר מדי או ללא בדיקות חומר אמיתיות.
מספר הרוחב המרבי אינו מספיק. מכונה עשויה לקבל טכנית סרט רחב אך לא לתמוך בו היטב במהלך האכלה או הצטרפות. שאל תמיד כיצד המכונה מתפקדת על פני הרוחבים הספציפיים שבהם אתה משתמש בפועל.
מכונות מסוימות נראות תואמות בתחנת השחבור אך יוצרות בעיות מאוחר יותר במזין. בדוק תמיד את הנתיב המלא מחיבור הסרט לתנועת המזין ועד למוכנות המיקום.
בדיקה רק עם סליל אחד ברוחב אחד או דגימה אחת יכולה להסתיר בעיות תאימות. יש לבדוק את המכונה עם מספר רוחבים ומצבי סלילים מרובים לפני האישור הסופי.
אם תמיכה ברוחב מרובים דורשת יותר מדי התאמות ידניות, ייתכן שהמכונה לא תהיה מעשית לשימוש יומיומי. תאימות צריכה להפחית עומס, לא להוסיף שלבים חדשים לזרימת העבודה של המפעיל.
כן, מכונות שחבור SMT יכולות לתמוך ברוחב סרטים שונים, אך רק בטווח העיצוב ויכולת התהליך שלהן. השאלה האמיתית היא לא אם מכונה יכולה לחבר שני סרטים ברוחב שונה בתיאוריה. השאלה האמיתית היא האם הוא יכול לעשות זאת בצורה מהימנה, שוב ושוב, ומבלי ליצור בעיות הזנה במורד הזרם.
בעת הערכת תאימות רוחב הקלטת, בדוק את הרוחבים בפועל בשימוש במפעל שלך, בדוק את המכונה עם סלילים אמיתיים, וראה כיצד החבור עובר דרך המזין. מכונה טובה צריכה לתמוך ביישור יציב, חיבור נקי והזנה חלקה לרוחבים החשובים ביותר.
אם קו הייצור שלך מטפל במשפחות רכיבים רבות, תמיכה ברוחב רחבה יכולה לשפר את יעילות ההחלפה ולהגן על זמן פעילות המיקום. אם הקו שלך משתמש בטווח צר יותר, עדיין יש לאמת את המכשיר בקפידה כדי שלא תיצור בעיות נסתרות. להקשר התכנוני הרחב יותר, קרא את המדריך לחבור SMT והחלפת חומרים.
כן, מכונות חיבור SMT יכולות לתמוך ברוחב סרטים שונים אם המכונה מיועדת לטווח זה. המפתח הוא לא רק האם הקלטת מתאימה, אלא האם המכונה יכולה ליישר, להצטרף ולהזין את הקלטת בצורה חלקה. בדוק תמיד את טווח הרוחב האמיתי ובדוק את הסלילים האמיתיים שלך לפני הקנייה.
רוחב סרטי SMT הנפוצים ביותר הם 8 מ"מ, 12 מ"מ, 16 מ"מ ו-24 מ"מ. קווים מסוימים משתמשים גם בפורמטים מיוחדים רחבים יותר עבור רכיבים גדולים יותר. התמהיל המדויק תלוי במשפחת המוצרים, בהגדרת המזון ובנפח הייצור. המכשיר שלך צריך להתאים לרוחבים המשמשים לרוב בקו שלך.
כן, רוחב הסרט יכול להשפיע על ביצועי המזין לאחר שחבור. סרטים צרים עשויים להיות רגישים יותר ליישור, בעוד סרטים רחבים יותר עשויים ליצור קשיחות או התנגדות רבה יותר במפרק. החבור חייב להישאר שטוח וממורכז כך שהמזין יוכל להזיז אותו מבלי להיתקע או לאבד מיקום.
בדוק את מלאי רוחב הסרטים הנוכחי שלך, אשר את הטווח הנתמך של המכונה ובדוק סלילים אמיתיים דרך המזין בפועל. אין להסתמך רק על הרוחב המרבי המופיע בחוברת. המכונה צריכה להוכיח שהיא יכולה להצטרף ולהזין את הקלטות בצורה חלקה בתנאי ייצור אמיתיים.
לא תמיד. טווח תאימות רחב יותר מועיל אם תמהיל הייצור שלך משתנה לעתים קרובות או שאתה מתכנן הרחבה עתידית. אבל אם הקו שלך משתמש רק ברוחב אחד או שניים, מכונה פשוטה יותר עשויה להספיק. הבחירה הטובה ביותר היא זו שתואמת את תמהיל החומרים האמיתי שלך ולזרימת העבודה היומיומית.
