SM485P
I.C.T
| כַּמוּת: | |
|---|---|

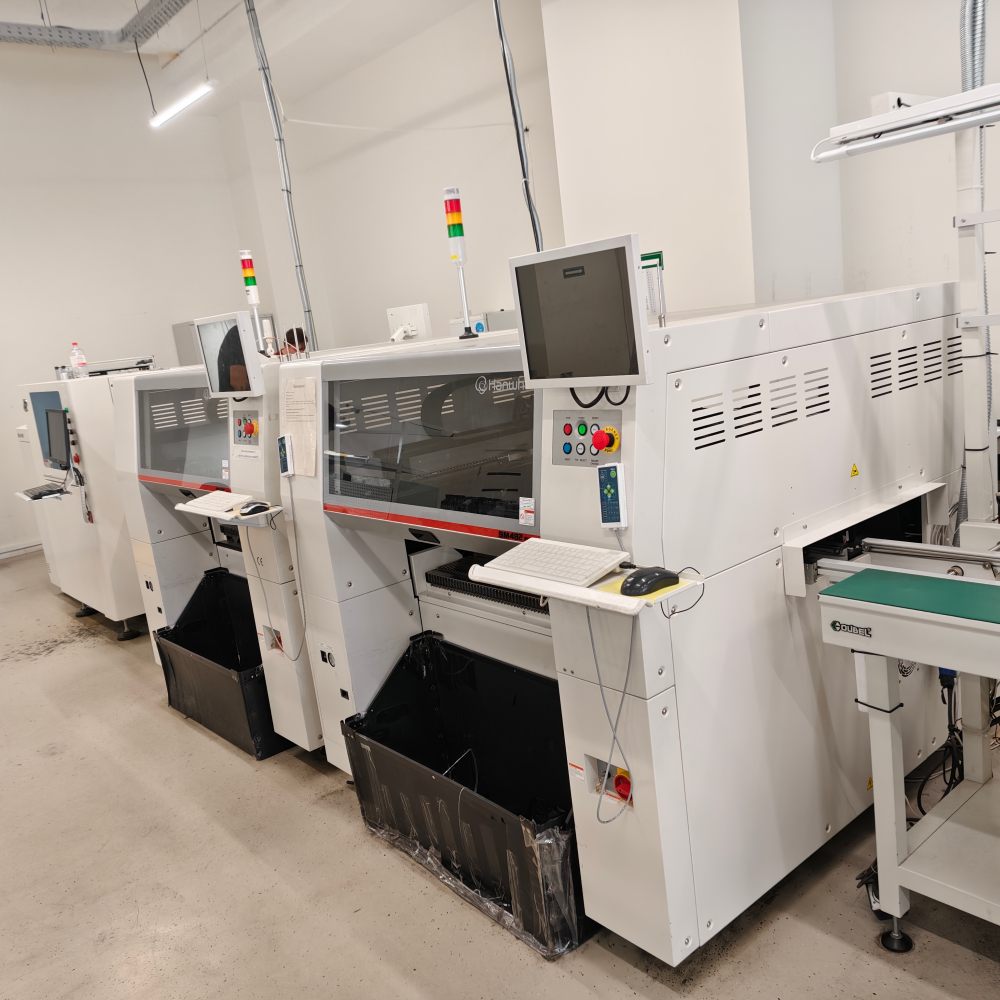

| מכונת בחירה ומקום PCB SMT אמינה
מכונת ה-PCB SMT Pick and Place של Hanwha עומדת קשה במפעלים שלעולם אינם ישנים. כל הדגמים נושאים את אותם יסודות מוצקים: ראייה שתופס חלקים בטיסה מבלי להאט, מזינים הפועלים חשמליים או פנאומטיים יחד כדי להשתמש במלאי ישן ולחסוך במזומן, ותוכנה פשוטה שכל אחד יכול לטפל במהירות. הם לוקחים על עצמם כל גודל לוח או רכיב עם שליטה הדוקה. ICT מעביר את המכונות המהימנות הללו ללקוחות, דואג לעיצוב קו, התקנה והדרכה מעשית כך שהייצור יתחיל נקי ויישאר חזק לא משנה מה הארץ.
| מבוא דגם
Speed King: SM471Plus
ה-SM471Plus מכיל גב אחד ועשרה צירים לכל ראש כדי לדחוף 78,000 CPH כאשר הכל מסתדר כמו שצריך. מסמרי ראייה מעופפים מצמידים שבבי 0402 קטנים ב-±40 מיקרומטר ו-ICs ב-±50 מיקרון. חנויות בנפח גדול הבונות טלפונים או גאדג'טים תופסים את מכונת הבחירה והמקום האוטומטית הזו לריצות ללא הפסקה. לוחות סטנדרטיים בגודל 510x460 מ'מ, עם אפשרויות לעבודות גדולות יותר כאשר ההזמנה דורשת זאת.
מוצק לכל מטרה: SM481Plus
SM481Plus מפעיל גב אחד עם שישה צירים בכל ראש עבור 40,000 CPH קבועים בחלקים שמגיעים ל-42 מ'מ. ראיית במה מהדקת את מיקום ה-IC ל-±30 מיקרומטר. בוני מכוניות ומכשירי חשמל בוחרים את מכונת הבחירה והמקום של PCB SMT עבור קווים המחליפים גודל חלקים מדי יום. מצב חד-נתיב מטפל בלוחות ארוכים עד 1,500 מ'מ מבלי לשבור צעדים.
מאסטר משרה מוזר: SM482Plus
שישה צירים על גב אחד מניעים את ה-SM482Plus ל-30,000 CPH אפילו עם צורות מוזרות על לוחות של עד 1,200x510 מ'מ. ראיית במה שומרת על ICs על ±30 מיקרומטר מת. תאורה ומפעלי תעשייה משתמשים בו כאשר חלקים אינם מתאימים לתבנית הרגילה והקו אינו יכול להרשות לעצמו עיכובים.
Dual-Lane Heavy: DECAN L2
DECAN L2 מביא שני גבלים, שישה צירים כל אחד, עבור 56,000 CPH על פני חלקים רחבים ל-55 מ'מ. ראיית טיסה פוגעת ב-±28 מיקרומטר על שבבים זעירים. יצרני LED וקווי פאנלים גדולים בוחרים במכונת בחירה ומקום PCB SMT זו עבור זרימה דו-מסלולית ולוחות הנמתחים ל-1,200 מ'מ בלחץ יומיומי כבד.
| מִפרָט
| פרמטר | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| מהירות מיקום (אופטימלית) | 78,000 CPH | 40,000 קמ'ש | 30,000 CPH | 56,000 CPH |
| מספר צירים | 10 צירים/ראש (גב אחד) | 6 צירים/ראש (גב אחד) | 6 צירים/ראש (גב אחד) | 6 צירים/ראש (2 גבלים) |
| דיוק מיקום (שבב) | ±40 מיקרומטר (0402) | ±40 מיקרומטר (0402) | ±40 מיקרומטר (0402) | ±28 מיקרומטר (03015) |
| דיוק מיקום (IC) | ±50 מיקרומטר | ±30 מיקרומטר | ±30 מיקרומטר | ±25 מיקרומטר |
| טווח רכיבים | 0402 ~ □14 מ'מ (H12 מ'מ) | 0402 ~ □42 מ'מ (H15 מ'מ) | 0402 ~ □55 מ'מ (H15 מ'מ) | 0402 ~ □21 מ'מ (H12 מ'מ, עד □55 מ'מ אופטימלי) |
| גודל PCB מקסימלי (סטנדרטי) | 510 x 460 מ'מ | 460 x 400 מ'מ | 740 x 460 מ'מ | 510 x 460 מ'מ |
| גודל PCB מקסימלי (אופציה) | 610 x 460 מ'מ | 1,500 x 460 מ'מ | 1,200 x 510 מ'מ | עד 1,200 x 460 מ'מ |
| קיבולת מזין (8 מ'מ) | 120ea | 120ea | 120ea | 120ea |
| מערכת ראייה | חזון מעופף | חזון במה | חזון במה | חזון מעופף |
| עוד מוצרים הקשורים ל-SMT
ICT בונה קווי SMT שלמים לגיבוי של כל PCB SMT Pick and Place Machine עם מעמיסי ואקום שמנגבים לוחות נקיים, מדפסות שמפילות את הדבק בדיוק היכן שצריך, תנורי זרימה מרובת אזורים המחשלים חיבורים חזקים ויחידות AOI שמזהות תקלות במהירות. כל חלק מתחבר חזק לריצות ללא הפסקה. המערכת המלאה מעלה תפוקה טובה, חותכת גרוטאות ומחזיקה מעמד במפעלי רכב, רפואה, תאורה וצרכנות. לוחות יוצאים מוכנים לרחוב, ואנו מכסים את התכנון והתמיכה מהקריאה הראשונה ועד לתפעול היומיומי.
| שם המוצר | ייעוד בקו SMT |
|---|---|
| קו SMT | טורקיה אוטומטי לחלוטין קו SMT High-End הניתן למעקב. |
| מטען PCB | טוען אוטומטית PCB חשופים לקו. |
| מדפסת הדבק הלחמה | מדפיס משחת הלחמה על רפידות PCB בצורה מדויקת. |
| מכונת בחירה ומקום | הרכבת רכיבים על גבי PCB במדויק. |
| התנור מחדש | ממיס הלחמה ליצירת מפרקים מוצקים. |
| מכונת פיקוח | מכשירי בדיקת SMT כמו AOI, SPI, רנטגן ובודק סטנסיל. |
| ציוד למעקב | מתעד ועוקב אחר נתוני ייצור. |
| סרטון הצלחת לקוחות
שני מהנדסי ICT נחתו בטג'יקיסטן כדי להפעיל פעולת LED. העסקה כללה שני קווי SMT מלאים המריצים מספר PCB SMT Pick and Place Machines, בתוספת DIP, ציפוי, ניפוק וקווי הרכבה שלמים של נורות LED. סרטון מראה ארגזים מתגלגלים פנימה בטוחים, מכונות משתלבות בצורה חלקה, צוותים מקומיים לומדים צעד אחר צעד, וקווים מוציאים כל סוג של נורת LED נקייה ומהירה. הבעלים סיים עם שבחים ישירים על ההשקה המהירה והתוצאות ברמה הגבוהה ביותר.
| תמיכה בשירות והדרכה
ICT עוטף שירות והדרכה מלאים סביב כל PCB SMT Pick and Place Machine. אנו מגדילים את הצרכים שלך, ממפים את הקו, מטפלים במשלוחים, בונים אותו באתר ומאמנים את האנשים שלך ישירות. מהנדסים יוצאים לדרך בכל מקום כדי לקבל תיקונים או עצות. עבודה שוטפת מכוונת תהליכים ומוסיפה שדרוגים כדי לשמור על תפוקה גבוהה ועל תקלות נדירות.
| המלצות של לקוחות
לקוחות מדברים ישר על כך שמהנדסי ICT הם חדים ויציבים בעבודה. הם מתבססים על PCB SMT Pick and Place Machine עבור אמינות יום-יומית. אריזה עומדת במשלוח גס, והתשובות חוזרות מהר. האימון גורם לצוותים להציב לוחות מושלמים במהירות כמעט ללא פסולת.
| הסמכות ותקנים
ICT נושא את הסימנים הגלובליים העיקריים שמשמעותם הדבר: CE לריצה בטוחה, RoHS לחומרים נקיים, ISO9001 לבקרה הדוקה. פטנטים נועלים את הרעיונות החכמים שלנו בציוד SMT. כל זה מגן על כל מכונה ושירות של בחירה והצבה אוטומטית עם כללים בינלאומיים נוקשים על איכות, בטיחות ותרגול ירוק.
| אודות חברת ICT ומפעל
ICT מנהלת מרכזי מחקר, פיתוח ובנייה משלה בסין עם 89 ידיים על הסיפון, 20 מהם מהנדסים. המראנו מהר אחרי שהתחלנו ב-2012. כעת יותר מ-1600 לקוחות ב-72 מדינות מפעילים את פתרונות האלקטרוניקה המלאים שלנו. כל שלב במפעל עוקב אחר בדיקות קפדניות וכללי איכות כך שמכונות מוצקות מגיעות למפעלים רחוקים ומוכנים לעבודה.
