I.C.T-910 |תכנות שבב IC

תכנות שבב IC
- 8 סטים של מבערים 32-64sit
- מצלמה: 2 יחידות (מצלמת רכיב + מצלמת סימון)
- UPH: 2000-3000 יחידות לשעה
- תאימות: ניתן לספק מתאמים על סמך מוצרים שסופקו על ידי לקוחות.
- ממשק תפעול פשוט: ממשק התפעול מודולרי ושכבתי, עם תמונות וטקסטים, וקל לתפעול.
- שדרוג מערכת: שירות שדרוג תוכנה חינם.

דֶגֶם:
I.C.T-910
מותג:
I.C.T
קוד:
IC Chip Programming

מצב זמינות:

כַּמוּת:



לשאול להוסיף לסל

I.C.T-910 | תכנות שבב IC

סקירה כללית

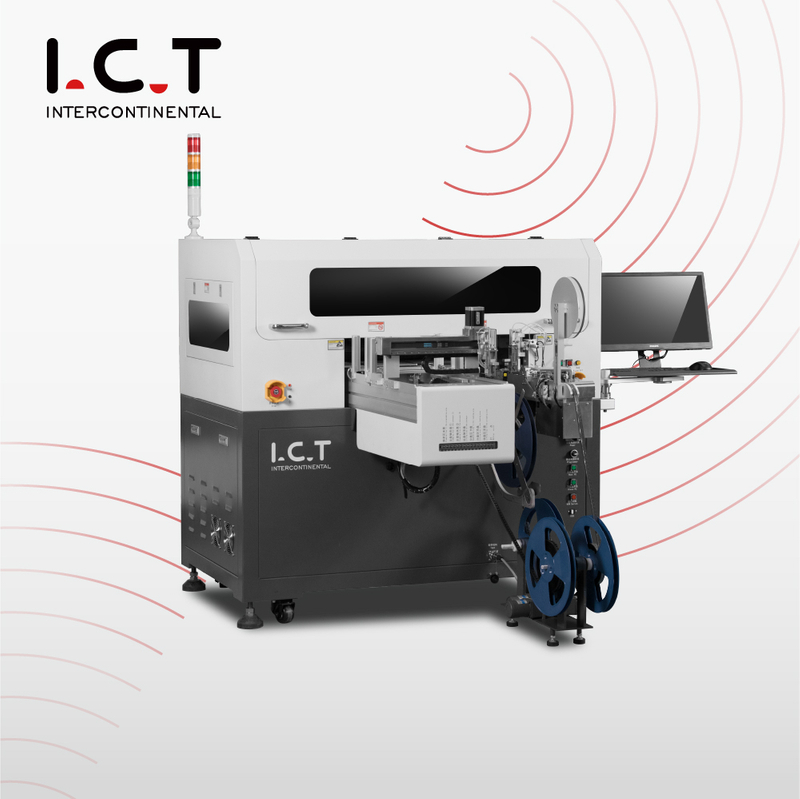

מכונת תכנות IC אוטומטית

תכנות שבב IC

מערכת התכנות היא מכונת תכנות IC יעילה ביותר, אוטומטית לחלוטין, חכמה המיועדת לייצור כמויות גדולות של מוצרים אלקטרוניים.כל מודול עצמאי לחלוטין, מהירות התכנות מהירה והיעילות גבוהה בהרבה ממתכנתי ייצור המוני מקבילים.מודולי עיצוב המערכת מותאמים לזמני החלפת פרויקטים קצרים ואמינות גבוהה.

מאפיינים: תכנות שבב IC

1. ניתן להרחיב מודולי קלט ופלט שונים.סוגי המודולים הם: מגש למגש, מגש לסליל, סליל למגש, סליל לסליל;

2. מצויד ב-CCD תעשייתי בחדות גבוהה כדי לזהות אוטומטית את כיוון הרכיב ולפצות על כיוון הרכיב במידה מסוימת;

3. למנגנון נטילת ופריקת החומר יש פונקציית מיקום עצמית, המשמשת לאיתור שקע המתכנת ואת עמדת נטילת ופריקת החומר;

4. יש לו פונקציות שונות של הגנה או הוכחת טיפשים, לכל מודול הרחבה יש זיהוי חומר ריק;

5. המגש מוזן באופן אוטומטי, והמגש מתוכנת.אם יש מוצרים פגומים והמגש אינו מלא, המגש יתמלא אוטומטית;

6. ניתן לחבר את האפשרות למערכת MES, או לבחור במערכת CPS קלת המשקל כדי להוציא את תוצאות הדוח;

7. הגנת זיהוי מרובה, לחץ מקור אוויר, לחץ ואקום, גובה צף רכיב, ערימת רכיבים, חלקים חסרים וכו';

8. מתאם תכנות מיוחד, אתה צריך לספק דוגמאות ומפרטי מוצר כדי להתאים אישית את המתאם הבלעדי;

9. עיצוב מודולרי, החלפה מהירה של מתאמים יכולה להחליף מוצרים במהירות ולשפר את היעילות.

10. מצויד במפוחי יונים כפולים כדי לחסל חשמל סטטי, להימנע מחומרי NG הנגרמים מחשמל סטטי ולהפחית את קצב הייצור הפגום.

תכנות שבב IC:

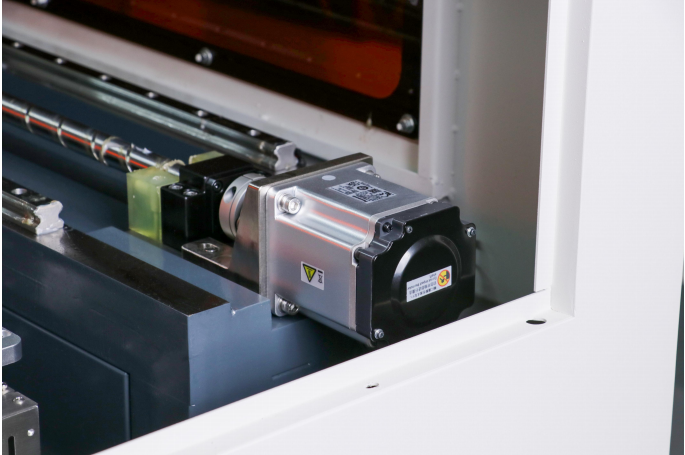

תכנות SMT

1. מנוע סרוו Panasonic דיוק גבוה, דיוק מיקום שניתן לחזור על עצמו מגיע ל-±0.015 מ'מ;

2. מסילות החלקה ליניאריות כפולות + מוטות ברגים בעלי דיוק גבוה משתפים פעולה זה עם זה כדי להבטיח את יציבות המכונה הכוללת;

3. לכל ציר יש חיישן הגבלה, והתוכנה מגדירה את מיקום הגבול כדי להבטיח בטיחות מרבית של המכונה.

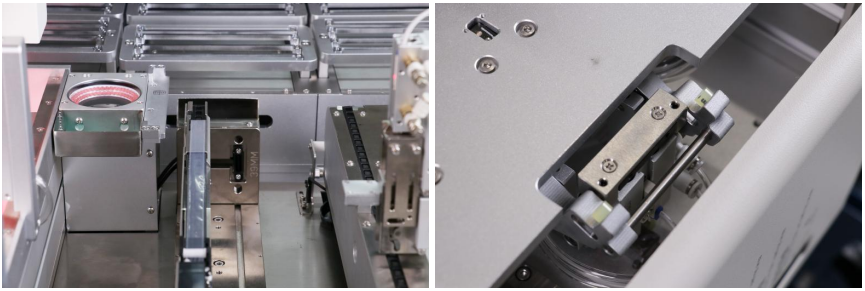

מערכת הזנה: תכנות שבב IC

מערכת הזנה לתכנות IC

1. יש לו 2 תחנות הזנה, שתיהן יכולות להציב מזיני סרטים בגודל 8-24 מ'מ;

2. הזנת מגש אוטומטית עם פטנט תומכת ב-15 מגשים של חומרים בו זמנית;

3. מחולק ל-4 אזורים, אזור איסוף תכנות, אזור המתנה לתכנות, אזור סיום תכנות, אזור סימון ואזור המתנה לתכנות.ניתן להוסיף משטחים נוספים בכל עת מבלי לעצור את המכונה לטעינה;

4. הרכיב הנייד נועל את המזרן כדי להבטיח שהמזרן באזור המסומן לא יהיה זול.

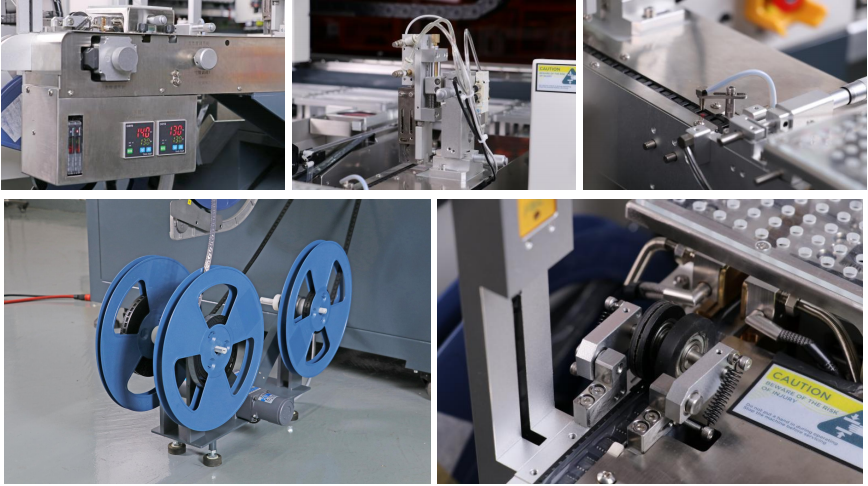

מערכת אריזה לתכנות שבב IC:

מערכת אריזה לתכנות IC

1. תנורי חימום כפולים וגלגלי לחיצה כפולים שולטים במדויק את הטמפרטורה כדי להבטיח שסרט האריזה יכול להיצמד מקרוב לסרט כדי למנוע אובדן רכיבים;

2. מגיע עם חיישן מובנה שיכול לזהות רכיבים לפני האריזה כדי למנוע חריגות כמו חוסר יישור וערימה של רכיבים;

3. המכשיר החשמלי הסטפר שולט על מהירות סיבוב הסליל, תואם באופן הדוק למהירות תכנות המכונה;

4. מכשיר הסימון יכול לסמן רכיבים לפני האריזה כדי להפחית שגיאות;

5. עם ידית מקובעת מובלטת, ניתן להתאים את חריץ המדריך כך שיתאים לרוחב הסליל;

6. ניתן לשנות את שיטת אריזת החומר בהתאם לצרכים בפועל, משטח לסליל, צינור לסליל, סליל למשטח, צינור למשטח.

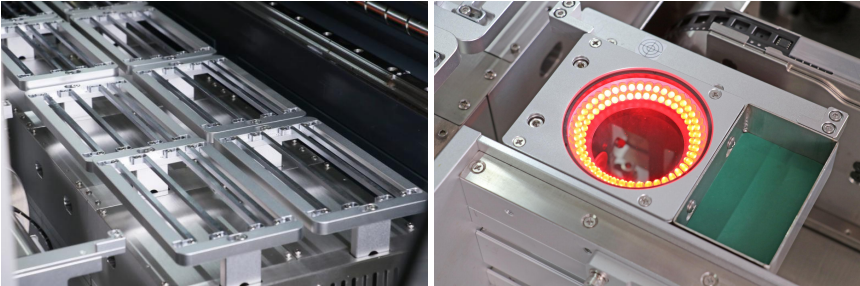

מערכת תכנות IC: תכנות שבב IC

מערכת תכנות IC

1. יש לו 8 אזורי עבודה, תומך בתכנות בנפח גדול, ומשפר מאוד את יעילות ייצור התכנות;

2. עיצוב מודולרי, אין צורך בצעדים מסורבלים כדי להחליף מוצרים, פשוט החלף את מתאם התכנות;3. מתאם תכנות בלעדי מותאם אישית אחד לאחד, התומך במספר סוגי IC, כולל EEPROM, NAND/NOR FLASH, MCU וכו';

4. כדי לתקן את קופסת המחזור של NG, ניתן להניח לידה מגש כמגש NG או כמגש למילוי.לאחר NG, מלאו רכיב ממגש זה ותכנת אותו מחדש כדי להבטיח שמגש האישור מלא;

5. יכול להיות תואם עם מתאמי התכנות של הלקוחות עצמם בהתאם לדרישות השימוש.

מפרטים:

פריט	דֶגֶם	I.C.T-910 תכנות שבב IC
מערכת הילוכים	יעילות המכונה	מכונה סטנדרטית: מצוידת במבער אוניברסלי של Puro ומותגים אחרים: 8 סטים של מבערים 32-64sit: UPH 2000-3000PCS/H;מצויד במבער אוניברסלי של מותג 204AP: 3 סטים של מבערים 12sit: UPH1600-2200PCS/H
		מספר קטן של מצבים מגוונים: מצויד ב-3 סטים של מבערים 204A, UPH 1600-1800PCS/H.
		מצב המרת אריזה: קיבולת ייצור של משטח לסרט של 4000 יחידות/שעה (מוצרי קלטת 12 מ'מ כדוגמה)
	דיוק שליטה	כונן בורג סרוו מדויק, דיוק: ציר X ±0.015 מ'מ;ציר Y ±0.015 מ'מ;ציר Z ±0.03 מ'מ;ציר P ±0.03 מ'מ;ציר U(θ) ±0.15°
	טופס חבילה מתאים	PLCC, JLCC, SOIC, QFP, TQFP, PQFP, VQFP, TSOP, SOP, TSOPII, PSOP, TSSOP, SON, EBGA, FBGA, VFBGA, BGA, CSP, SCSP וכן הלאה.(מתאמים פתוחים, חלק מה-ICs צריך להיות מותאם אישית עם מתאם מתאם מיוחד).
	כולל מערכת מיקום CCD עליון ותחתון מדויק.
מכשיר האכלה ופריקה	מגש IN/OUT	תומך בהזנת מגש אוטומטית, יכול לשלוח 10 מגשים של מוצרי מגש JEDEC בו-זמנית, ותומך בסימון רכיבי מגש לאחר תכנות
	צינור IN/OUT	תמיכה בהזנת רטט אלקטרומגנטית עם 4 צינורות IC
	קלטת IN/OUT	מזין חשמלי, תומך בסרט דביק בגודל 8-24 מ'מ או אריזות בלחיצה חמה.
	המרת שיטות אריזה	חבילות שונות מומרות זו לזו, מגש ארוז לטייפ ארוז, טייפ ארוז למגש ארוז.
אַחֵר	זרבובית	4 יחידות
	מַצלֵמָה	2 יחידות (מצלמת רכיב + מצלמת סימון)
	תחנת הזנה	2 יחידות (8-24 מ'מ)
	מאוורר יון	2 יחידות
	כּוֹחַ	מתח הפעלה: 190~240V/50Hz, 2.0KW
	מֵמַד	L1450W860H1450mm
	מִשׁקָל	700 ק'ג
