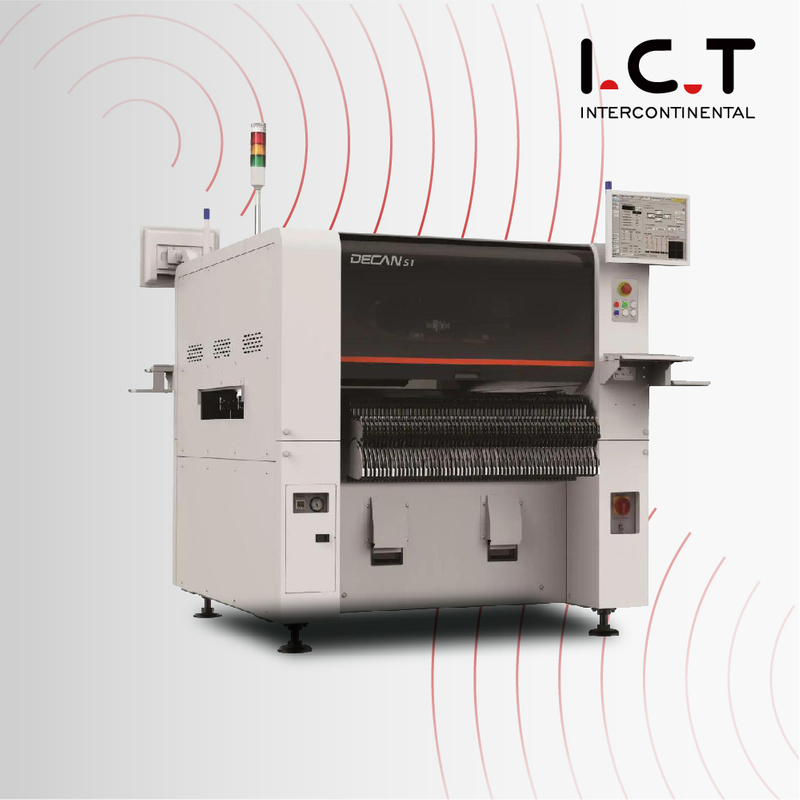

DECAN S1 |סמסונג יד שנייה Pcb Smt Chip Line Mounter Machine

שתף עם:

DECAN S1 |סמסונג יד שנייה Pcb Smt Chip Line Mounter Machine

Samsung DECAN S1 הרכבה מהירה וגמישה
הדור הבא לרכיבת שבב בינונית מהירות
כמתקן שבבים שפותח תוך התמקדות בשיפורים גלויים, אחד משלושת האינדקסים העיקריים, מתקין שבבים זה מספק את הפרודוקטיביות האופטימלית הדרושה לייצור אצווה.

דֶגֶם:
DECAN S1
מותג:
I.C.T

מצב זמינות:

כַּמוּת:



לשאול להוסיף לסל

סמסונג יד שנייה DECAN S1 Pcb Smt Chip Line Mounter Machine

מבוא

מתקן שבב Hanwha SMT

DECAN S1 Hanwha SMT Mounter שבב

הרכבה מהירה וגמישה

הדור הבא של מתקן שבב בינוני מהירות

בתור מתקן שבבים שפותח תוך התמקדות בשיפורים גלויים, אחד משלושת האינדקסים העיקריים, מתקין שבבים זה מספק את הפרודוקטיביות האופטימלית הדרושה לייצור אצווה.

• משפר את הפרודוקטיביות בפועל

• משפר את איכות המיקום

• מפחית את שיעור ההפסדים

הביצועים הגבוהים ביותר בין מרכיבי השבבים מאותה המעמד

הישימות הגבוהה ביותר של מרכיבי שבבים במהירות בינונית על PCB

• 510 x 510 מ'מ (סטנדרטי) / 1500 x 460 מ'מ (אופציונלי)

- אפשרי לייצר PCB בגודל של עד 1,500 מ'מ (L) x 460 מ'מ (W)

מרחיב את טווח זיהוי הרכיבים עם מצלמת פיקסלים גבוהה

• מצלמת הזבוב יכולה לזהות את כל השבבים של 03015 ~  16 מ'מ

משפר את קצב איסוף סימולטני

• מסדר מיקומי כיס באופן אוטומטי באמצעות תקשורת בין המכונה למזין

משפר את מהירות המיקום של רכיב בעל צורה מוזרה

• מגביר את המהירות בכ-25% על ידי אופטימיזציה של רצף התנועה המזוהה עם מצלמת התיקון

מקומות Microchips ביציבות

מזהה את מרכז הזרבובית

• משפר את שיעור אובדן השבבים ואת איכות המיקום על ידי מניעת התרחשות של דליפות אוויר

הפעלה של כיול זמן

• שומר על דיוק המיקום על ידי ביצוע כיול אוטומטי במהלך הייצור

תחזוקה אוטומטית מונעת שגיאת איסוף ושומרת על איכות המיקום*

• מודד לחץ פנאומטי וקצב זרימה של הזרבובית והפיר

• מסיר חומרים זרים על הזרבובית והפיר בלחץ גבוה

פיצוץ אוויר

נוחות תפעול מוגברת

מפחית את זמן ההוראה של רכיב גדול בעל צורה מוזרה

• FOV מורחב של מצלמה נאמנה: 7.5 מ'מ → 12 מ'מ

- מפחית את הזמן ללמד את נקודת איסוף/הצבת הרכיבים ומשפר את נוחות ההוראה

שומר על קואורדינטת האיסוף של המזין המשותף

• בעת החלפת דגם, מפחית את זמן החלפת הדגם על ידי הצלחה במידע האיסוף של דגם דומה

מאחד את רמת התאורה של רכיב השבב

• על ידי הגדרה קולקטיבית של אותו ערך תאורה, ממזער את זמן החלפת התאורה, מסיר את סטיית הפרודוקטיביות לפי מכונה ומשפר את הנוחות של ניהול חלקי DB

תמיכה ברכיב מרובה ספקים *

• ניתן לנהל את אותם רכיבים המסופקים על ידי שני ספקים בשם חלק אחד, כך שניתן לבצע ייצור ברציפות מבלי לשנות את תוכנית ה-PCB עבור הרכיבים המסופקים על ידי ספקים שונים

מלמד בקלות רכיבים בגודל גדול (נוף פנורמי)

• מבצע זיהוי מפוצל של רכיב בגודל גדול שיצא ממנו

טווח זיהוי המצלמה (FOV) וממזג תמונות רכיבים מפוצלות לתמונה אחת לפני הצגתן.

- מלמד בקלות את מיקום האיסוף/הצבה של רכיב בגודל גדול

SAMSUNG יד שנייה DECAN S1 הרכבה מהירה וגמישה

▶ מהירות: 47,000 CPH (מֵיטָב) ▶ ציר / גב: 10 ציר / 1 ציר ▶ חלקים: 03015~□55mm(H15),L75mm ▶ דיוק: ±28μm @ Cpk≥ 1.0/שבב ±30μm @ Cpk≥ 1.0/IC ▶ מקסימום PCB: L510xW510 (סטנדרטי) L1,500xW460 (מקסימום) ▶ הביצועים הגבוהים ביותר בקרב מרכיבי שבבים מאותה מעמד ▶ הנחת שבבים יציבה ▶ נוחות תפעול מוגברת

דֶגֶם		DECAN S1
יישור		מצלמה לטוס + מצלמה לתקן
מספר הצירים		10 צירים x 1 גאנטרי
מהירות מיקום		47,000 CPH (אופטימלי)
מיקום דיוק		±28μm @ Cpk≥ 1.0
טווח רכיבים	מצלמה טוס	03015 ~ □16mm Fix Camera
		מחבר 42 מ'מ ~ □55 מ'מ (MFOV) L55 מ'מ ~ L75 מ'מ (MFOV)
	מקסימוםגוֹבַה	10 מ'מ (זבוב), 15 מ'מ (תיקון)
גודל PCB (מ'מ)	מינימום	50(L) x 40(W)
	מקסימום	510(L) x 510(W) אפשרות ~ מקסימום.1,500(L) x 460(W)
עובי PCB (מ'מ)		0.38 ~ 4.2
קיבולת מזין (8 מ'מ סטנדרטי)		60ea / 56ea (בסיס הזנה קבוע / עגלת עגינה) 120ea / 112ea (בסיס הזנה קבוע / עגלת עגינה) - אפשרות
תוֹעֶלֶת	כּוֹחַ	3Phase AC200 / 208 / 220 / 240 / 380 / 415V מקסימום3.5kVA
	צריכת אוויר	5.0~7.0kgf/cm2 50Nℓ/דקה (משאבת ואקום)
משקל (ק'ג)		משוער.1,600
מימד חיצוני (מ'מ)		1,430(L) x 1,740(D) x 1,485(H)

מכונת חיבור קו השבבים PCB SMT של סמסונג

השג דיוק ומהירות בהרכבת אלקטרוניקה עם הפתרון בעל הביצועים הגבוהים שלנו.תיהנו מתאימות רכיבים רב-תכליתית, בדיקת ראייה מתקדמת ותפעול ידידותי למשתמש.הרם את תהליך הייצור שלך והישאר תחרותי בתעשיית האלקטרוניקה עם טכנולוגיית SMT של סמסונג.

צור איתנו קשר עוד היום כדי ללמוד עוד!

שאלות נפוצות:

1. מהו מתקן צ'יפים?

מתקן שבבים, הידוע גם כמכונת בחירה והמקום, הוא מכשיר אוטומטי המשמש בייצור אלקטרוניקה.הוא קולט במדויק רכיבים אלקטרוניים, כגון התקני הרכבה על פני השטח (SMDs), ומניח אותם על לוחות מעגלים מודפסים (PCB) במהלך תהליך ההרכבה של טכנולוגיית הרכבה משטחית (SMT).

2. מהו שבב להתקנה על פני השטח?

שבב הרכבה משטח, המכונה לעתים קרובות התקן הרכבה משטח (SMD) או רכיב שבב, הוא רכיב אלקטרוני מיניאטורי המיועד להרכבה משטח ישירות על גבי PCB.רכיבים אלה הם בדרך כלל קטנים וקלים יותר מעמיתיהם החורים, והם מולחמים על פני ה-PCB.

3. מהי הרכבה משטחית בחשמל?

הרכבה על פני השטח בהנדסת חשמל מתייחסת לשיטת הרכבה של רכיבים אלקטרוניים ישירות על פני השטח של לוח מעגלים מודפסים (PCB).גישה זו מבטלת את הצורך בחורים (חורים דרך) ב-PCB, ורכיבים מולחמים ישירות על פני ה-PCB, וכתוצאה מכך תהליך הרכבה קומפקטי ויעיל יותר.טכנולוגיית הרכבה על פני השטח (SMT) הפכה לסטנדרט בייצור אלקטרוניקה מודרני.
