| מדפסת סטנסיל אוטומטית מתקדמת
מדפסת הסטנסיל האוטומטית המלאה של SMT של ICT היא בחירה מצוינת להרכבת PCB מודרנית. מכונה זו מציעה דיוק ומהירות גבוהים, עם מחזור הדפסה של 7 שניות ודיוק של ±0.025 מ'מ. זה הופך את יישום הדבק הלחמה לאוטומטי, מפחית שגיאות ידניות ובזבוז תוך שיפור האיכות. תוכנן עבור תעשיות כמו מוצרי אלקטרוניקה, LED ומכוניות, כולל כיול PCB אוטומטי, לחץ מגב מתכוונן וניקוי שבלונות. ICT משלב מערכות Industry 4.0 ו-MES לפתרונות מפעל חכמים. עם תפעול קל ב-Windows 10 וחומרים עמידים של מותגים מובילים, הוא מבטיח אמינות לטווח ארוך. מדפסת זו מסייעת למפעלים להגביר את הפרודוקטיביות ולענות על צרכים מגוונים עם ביצועים יעילים ויציבים.
| תכונה
מדפסת מסך SMD זו מספקת דיוק הדפסה של ±0.03 מ'מ, הודות למערכת הראייה המתקדמת שלה עם טבעת אחידה ומקורות אור קואקסיאליים. הוא מזהה במדויק סימני PCB שונים, ומבטיח יישור מושלם עבור ציפוי פח ו-FPC, מה שמשפר את איכות הייצור הכוללת.
מדפסת השבלונות האוטומטית כוללת מערכת התאמת מעלה-מטה מתקדמת המתאימה לסוגי PCB שונים. תכונה זו מבטיחה מיקום סטנסיל מדויק, הפחתת שגיאות ושיפור היעילות בתהליכי ייצור אלקטרוניקה במהירות גבוהה.
מצויד במערכת ניקוי בהתזה ייחודית, הוא מציע אפשרויות ניקוי יבש, רטוב וידני. עיצוב ה-CCD והניקוי הנפרד, הנשלט על ידי תוכנה, חוסך בחומרים מתכלים ושומר על שבלונה נקייה, מה שמבטיח איכות הדפסה עקבית לאורך זמן.
| מִפרָט
| דֶגֶם | ICT-4034 | ICT5134 | ICT-5151 |
| גודל מסגרת (מ'מ) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| גודל PCB (מ'מ) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| כיוון תחבורה | שמאל-ימין; ימין-שמאל; שמאל-שמאל; ימין-ימין | ||
| מערכת תמיכה | סיכה מגנטית/שולחן למעלה למטה מותאם/גוש תמיכה | ||
| מערכת הידוק | הידוק צד (זרבובית ואקום, לחץ Z נשלף אוטומציה הוא אופציה) | ||
| ראש מדפסת | שני ראשי הדפסה ממונעים עצמאיים | ||
| סוג מגב | נירוסטה (סטנדרטית), פלסטיק | ||
| מערכת ניקוי | יבש, רטוב, ואקום | ||
| בְּדִיקָה | בדיקת דו מימד (סטנדרטי) | ||
| ספק כוח | AC:220±10%,50/60HZ,3Kw | ||
| שיטת בקרה | שליטה במחשב | ||
| מימד (מ'מ) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| דֶגֶם | ICT-6534 | ICT-6561 | ICT-9060 |
| גודל מסגרת (מ'מ) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| גודל PCB (מ'מ) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| מימד (מ'מ) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להיות מעודכנים ללא הודעה מוקדמת.
| רשימת ציוד קו SMT

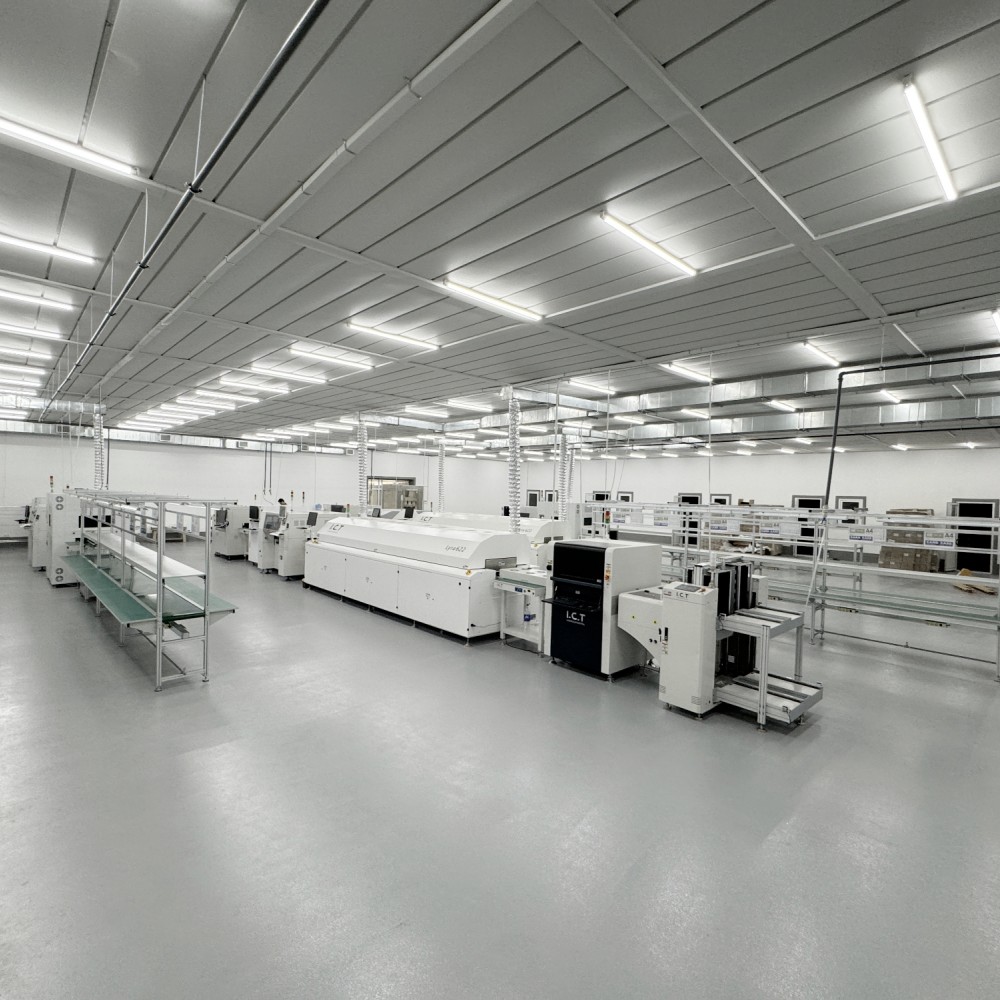

קו הייצור האיכותי שלנו PCBA כולל ציוד מתקדם להרכבת PCB יעילה ומדויקת. קו ה-SMT האוטומטי לחלוטין כולל מעמיס, מדפסת אוטומטית ליישום הלחמה מדויקת, מכונת בחירה ומקום למיקום מדויק של רכיבים, תנור זרימה חוזרת להלחמה אמינה ומערכת AOI לבדיקת פגמים יסודית. קו ייצור PCBA באיכות גבוהה זה מבטיח פעולה חלקה, אמינות גבוהה והרכבת SMT בעלות נמוכה, העומדת בדרישות התעשייה המגוונות.
| שם המוצר | ייעוד בקו SMT |
|---|---|
| מטען PCB | טוען אוטומטית PCB חשופים לקו. |
| מדפסת הדבק הלחמה | מדפיס משחת הלחמה על רפידות PCB בצורה מדויקת. |
| מכונת בחירה ומקום | הרכבת רכיבים על גבי PCB במדויק. |
| התנור מחדש | ממיס הלחמה ליצירת מפרקים מוצקים. |
| מכונת AOI | בודק חיבורי הלחמה וליקויי מיקום. |
| מכונת SPI | בודק גובה ואיכות משחת הלחמה. |
| ציוד למעקב | מתעד ועוקב אחר נתוני ייצור: מכונת סימון לייזר /מתקן תוויות/מדפסת הזרקת דיו |
| תיאור מקרה ללקוח
בשנת 2025, מהנדסי תקשוב ביקרו במפעל ביתי של תאורת LED כדי להתקין מערכת מדפסות שבלונות אוטומטיות. הלקוח דרש התקנה קומפקטית בגודל 16 מ' על 2.7 מ' בצורת U בתוך שטח של 21 מ' על 5 מ'. לאחר 2 ימי התקנה ו-6 ימי הדרכה, הפרויקט הסתיים בהצלחה תוך מתן מענה לצרכי הייצור של הלקוח עם תמיכה מומחים.
| תמיכה בשירות והדרכה
ICT מספקת שירותי התקנה, תחזוקה והדרכה מקצועיים. הצוות שלנו מבטיח פעולה חלקה ומציע סיוע טכני מתמשך כדי לעזור ללקוחות לייעל את השימוש שלהם במדפסת סטנסיל מסך אלקטרוני.
| ביקורות לקוחות
לקוחות מעריכים את המומחיות של המהנדסים שלנו במהלך ההתקנה ואת הביצועים האמינים של מדפסת סטנסיל המסך. הם גם משבחים את האריזה המאובטחת ואת התגובות המהירות לשאלות טכניות, ובונים אמון מתמשך בפתרונות שלנו.
| הסמכות ותקנים
ICT מחזיקה ב-CE, RoHS, ISO9001, ובפטנטים מרובים, המדגימים את ההתמקדות שלנו בבטיחות וחדשנות. אישורים אלה מבטיחים שמדפסת השבלונות האלקטרוניקה שלנו עומדת בתקני איכות גלובליים.
| אודות חברת ICT והמפעל שלנו
נוסדה בשנת 2012, ICT היא ספקית פתרונות אלקטרוניקה מהימנה עם למעלה מ-25 שנות ניסיון. עם 89 עובדים, 20 מהנדסים ומתקן בשטח של 12000 מ'ר, אנו מבצעים מו'פ וייצור פנימיים. המפעל שלנו משרת יותר מ-1600 לקוחות ב-72 מדינות, ומקיים בקרת איכות קפדנית ומערכת ניהול חזקה, המניעה צמיחה מהירה ברחבי העולם.
