| סקירת מדפסת הדבקת הלחמה אוטומטית SMT
מדפסת סטנסיל SMT אוטומטית יעילה לקווי SMT מודרניים
מדפסת SMT Automatic Solder Paste Paste by ICT מציעה אוטומציה מתקדמת ליישום מדויק של הדבקת הלחמה בתהליכי SMT. מדפסת סטנסיל Pcb דיוק גבוהה זו כוללת מחזור הדפסה של 7 שניות, חזרות של 0.01 מ'מ על מיקום ודיוק של ±0.025 מ'מ. זה כולל כיול PCB אוטומטי, התאמת לחץ מגב, הדפסה וניקוי שבלונות כדי למזער שגיאות ועלויות. באמצעות רכיבים מובילים כמו מנועי סרוו של Panasonic ומדריכי Rexroth, הוא תומך בהדפסת דבק ו-Industry 4.0/MES להחלפת נתונים. מתאים לאלקטרוניקה, רכב, LED ועוד, סטנסיל זה של מכונת מדפסת Pcb Smt מתחבר דרך SMEMA לקווים חלקים. בקרת האיכות והשירות העולמי של ICT מסייעים בקנה מידה של פעולות, שיפור התפוקות והפחתת הפסולת בכל הגדרת Smt Paste Printer.
| תכונה
ראש המתלה של גשר הקשת עם מנועי צעדים כפולים שולט במגבים באופן עצמאי עבור לחץ אחיד (0-15 ק'ג) ומהירות (10-200 מ'מ/שנייה). הדיוק מגיע ל-±0.025 מ'מ, עם זוויות של 45°/55°/60° להלחמה או דבק. משוב בזמן אמת מאזן לחץ ליצירת צורות הדבקה אידיאליות, תוך הימנעות מגשרים או מחסור. הפרדה ניתנת לתכנות מרימה בעדינות את המגב, הסטנסיל וה-PCB. ליבה זו של מדפסת הדבקת הלחמה האוטומטית SMT מטפלת בחלקים בעלי גוון עדין, חותכת פסולת הדבקה ומבטיחה תוצאות עקביות ביישומי מדפסת סטנסיל SMT אוטומטית בביקוש גבוה.
מסועי רצועות מזיזים PCB עד 1500 מ'מ לשנייה עם דיוק מנוע כדי למנוע חסימות. מהדקים צדדיים, חרירי ואקום ולוחות מאובטחים אופציונליים בלחץ Z למגע מושלם עם סטנסיל. גובה קובע 900±20 מ'מ, עם כיוונים גמישים. סיכות מגנטיות וטבלאות מתכווננות מנהלות עיוות של <1%. החלפת המוצר נמשכת פחות מ-5 דקות. מיסבי NSK עמידים ומכווני IKO מורידים את זמן ההשבתה. מערכת זו במדפסת ה-High Precision Stencil Printer תומכת בזרימה חלקה בקווי Pcb Printer Machine Smt Stencil מלאים.
האפשרויות כוללות ניקוי יבש, רטוב, ואקום או ידני, עם CCD מבודד לבטיחות. אפילו ספריי מפיץ אלכוהול מלמעלה למטה, תוכנה מגבילה את השימוש כדי לחסוך במשאבים. מנוע פליטה חזק שומר על ואקום חזק. ניקוי אוטומטי לאחר הדפסות מנקה חורים במהירות. תכונה זו שומרת על פעולתה של מדפסת Smt Paste לאורך זמן, מונעת פגמים ותומכת בריצות ממושכות בכל סביבת מדפסת סטנסיל SMT אוטומטית.
| מִפרָט
| דֶגֶם | ICT-4034 | ICT5134 | ICT-5151 |
| גודל מסגרת (מ'מ) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| גודל PCB (מ'מ) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| כיוון תחבורה | שמאל-ימין; ימין-שמאל; שמאל-שמאל; ימין-ימין | ||
| מערכת תמיכה | סיכה מגנטית/שולחן למעלה למטה מותאם/גוש תמיכה | ||
| מערכת הידוק | הידוק צד (זרבובית ואקום, לחץ Z נשלף אוטומציה הוא אופציה) | ||
| ראש מדפסת | שני ראשי הדפסה ממונעים עצמאיים | ||
| סוג מגב | נירוסטה (סטנדרטית), פלסטיק | ||
| מערכת ניקוי | יבש, רטוב, ואקום | ||
| בְּדִיקָה | בדיקת דו מימד (סטנדרטי) | ||
| ספק כוח | AC:220±10%,50/60HZ,3Kw | ||
| שיטת בקרה | שליטה במחשב | ||
| מימד (מ'מ) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| דֶגֶם | ICT-6534 | ICT-6561 | ICT-9060 |
| גודל מסגרת (מ'מ) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| גודל PCB (מ'מ) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| מימד (מ'מ) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להיות מעודכנים ללא הודעה מוקדמת.
| רשימת ציוד קו SMT
קו הייצור האיכותי שלנו PCBA כולל ציוד מתקדם להרכבת PCB יעילה ומדויקת. קו ה-SMT האוטומטי לחלוטין כולל מעמיס, מדפסת אוטומטית ליישום הלחמה מדויקת, מכונת בחירה ומקום למיקום מדויק של רכיבים, תנור זרימה חוזרת להלחמה אמינה ומערכת AOI לבדיקת פגמים יסודית. קו ייצור PCBA באיכות גבוהה זה מבטיח פעולה חלקה, אמינות גבוהה והרכבת SMT בעלות נמוכה, העומדת בדרישות התעשייה המגוונות.
| שם המוצר | ייעוד בקו SMT |
|---|---|
| מטען PCB | טוען אוטומטית PCB חשופים לקו. |
| מדפסת הדבק הלחמה | מדפיס משחת הלחמה על רפידות PCB בצורה מדויקת. |
| מכונת בחירה ומקום | הרכבת רכיבים על גבי PCB במדויק. |
| התנור מחדש | ממיס הלחמה ליצירת מפרקים מוצקים. |
| מכונת AOI | בודק חיבורי הלחמה וליקויי מיקום. |
| מכונת SPI | בודק גובה ואיכות משחת הלחמה. |
| ציוד למעקב | מתעד ועוקב אחר נתוני ייצור: מכונת סימון לייזר /מתקן תוויות/מדפסת הזרקת דיו |
| סרטון הצלחת לקוחות

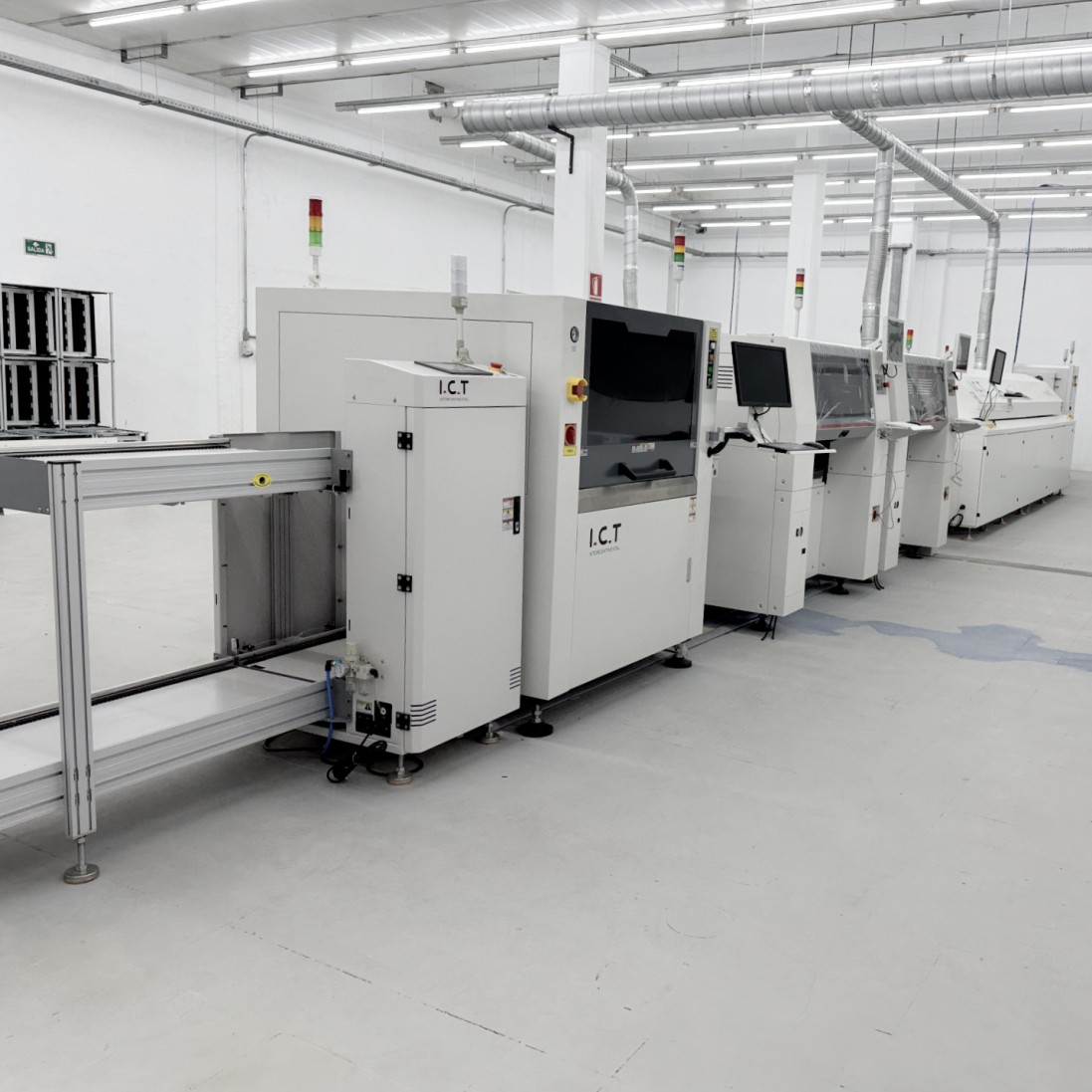

מהנדסי ICT נסעו לצפון אמריקה כדי לפרוס שני קווי SMT שלמים עבור יצרן מכשירי יופי. סמני לייזר מכוסים בציוד, מדפסת SMT אוטומטית להדבקת הלחמה עם SPI, מתקנים של Panasonic, תנורי זרימה חוזרת של Heller, מערכות AOI, מסועים, דסקיות PCBA ויחידות אחסון של משחת הלחמה. טיפלנו בהתקנה מלאה, יישור, שילוב תוכנה ואופטימיזציה למרות האתגרים. הכשרה מעשית העצימה את הצוות המקומי, ותיקונים מהירים הבטיחו הפעלה חלקה. קווים הגיעו ל-99% זמן פעולה וסיימו מבחני קבלה לפני המועד. הלקוח מספק כעת לשווקים העולמיים מוצרים באיכות גבוהה. מקרה זה מראה את החוזק של ICT בפרויקטים בינלאומיים, המספק פתרונות מקצה לקצה לייצור יעיל וניתן להרחבה.
| תמיכה בשירות והדרכה
תמיכה ותוכניות הדרכה בשירות מלא
ICT מציעה סיוע מלא עבור מדפסת הדבקת הלחמה האוטומטית SMT שלך, מהערכת צרכים ועיצוב קו ועד להתקנה. המומחים הגלובליים שלנו מנהלים את ההגדרה, ההפעלה והחיבור למכונות אחרות באתר. ההדרכה מכסה תפעול, תחזוקה, אבחון תקלות והצמדת MES/Industry 4.0, הנמסרים באופן אישי או מקוון. עם שמונה סניפים, אנו מספקים עזרה מרחוק 24/7, מלאי חלקים ובדיקות קבועות כדי לשמור על ביצועי שיא. אנו מתמקדים בהתאמות תהליכים, שדרוגים וחיסכון בעלויות. סמוך על ICT לצמיחה נטולת סיכון, והופך את המפעל שלך לפעולה חכמה עם תפוקה גבוהה עם מדפסת סטנסיל SMT אוטומטית זו.
| ביקורות לקוחות
לקוחות מעריכים את המומחיות והאמינות של ICT. 'מהנדסים פתרו את בעיות המדפסות שלנו במהירות והכשירו את הצוות שלנו במומחיות', אומרת חברת רכב. יצרנית יופי בצפון אמריקה מציינת, 'מדפסת ה-High Precision Stencil Pcb מספקת הדפסים ללא רבב במינימום בזבוז.' המשלוח זוכה לשבחים: 'ציוד הגיע ללא פגע הודות לאריזה יציבה.' התגובה מהירה: 'שאילתות נענות תוך שעות, חלקים נמסרים באותו היום.' המשוב מדגיש את המהנדסים המיומנים שלנו, הובלה חזקה ומכונות יציבות.
| הסמכות ותקנים
ICT שומרת על CE לבטיחות, RoHS לחומרים אקולוגיים ו-ISO9001 למערכות איכות. הפטנטים מכסים בקרות הדפסה, טכנולוגיית ניקיון ועיצובי הובלה. אלה מבטיחים שמדפסת הדבקת הלחמה אוטומטית SMT עומדת בסטנדרטים עולמיים בכל היבט.
| אודות חברת ICT ומפעל ה-SMT שלנו
מאז 2012, ה-ICT גדל עם 89 עובדים, 20 מהנדסים ו-12,000 מ'ר בדונגגוואן. שמונה סניפים משרתים 1,600+ לקוחות ב-72 מדינות. אנו מטפלים במו'פ, ייצור ובדיקות קפדניות כמו ריצות של 48 שעות תחת ISO9001. הון של 30 מיליון דולר מתדלק את היושרה, הפשטות, הפתיחות, התיאום והשיתוף שלנו. טווח הגעה עולמי עם שירות מקומי עוזר לבנות או לשפר קווי SMT מאפס ועד לקנה מידה מלא. ההתרחבות המהירה שלנו מגיעה מפתרונות חדשניים, חד-פעמיים מהימנים ברחבי העולם.
