תקשוב | הרכבה קו Smt Machine Smt Lines

|  מכשירי מכונת Smt מאוחדים

ה-ICT מספקת מכונה Assembled Line Smt מוכנה להפעלה המגובה על ידי שלושה מפעלים בבעלותם. עם 22+ שנים ב-SMT/DIP, אנו מאגדים תכנון מפעל, שרטוטי פריסה, הערכות עבודה ומודלים של החזר ROI. אפשרויות קו הרכבה של PCBA למחצה אוטומטי או אוטומטי מלא משתמשות במדפסות מוכחות, מניחות, תנורים ו-AOI. מפעיל אחד למשמרת מספיק. 18Kw/H שומר על חשבונות נמוכים. אנו משרתים LED, טלוויזיה, טלפון, EMS ברחבי העולם. 3 ימים התקנה מכסה אוויר, חשמל, הגדרת פליטה. 7-15 ימים אימון על תכנות ותחזוקה. השירות העולמי משתרע על פני 15+ שנים. קו ייצור SMD חסכוני מתאים לתקציבים מצומצמים ללא אובדן איכות.

|  תכונה

Turnkey Station Flow

Assembled Line Smt Machine מגיעה מקושרת מראש לייצור מיידי. מטעין מזין לוחות לניקוי אוטומטי. מדפסת הדבקה באמצעות מגבים מונחי ראייה. Placer מעלה SMDs במהירות אופטימלית. קשרי זרימה חוזרת עם דיוק רב אזורי. AOI מאמת מפרקים. מפרק מיון בסדר/NG. קו ייצור SMD חסכוני זה מקצר את זמן ההתקנה ב-70%. מטפל בלוחות 100-1200 מ'מ.

טכנולוגיית מיקום SMD

מדפסת קומפקטית ב-Assembled Line Smt Machine מיישרת סטנסיל באופן אוטומטי. מסילות כפולות תומכות בהחלפה מהירה. דגלי בדיקה דו-ממדיים מדביקים בעיות מוקדם. תומך בחומרים נטולי עופרת בעלות נמוכה. אידיאלי עבור סטארט-אפים של PCBA Assembly Line.

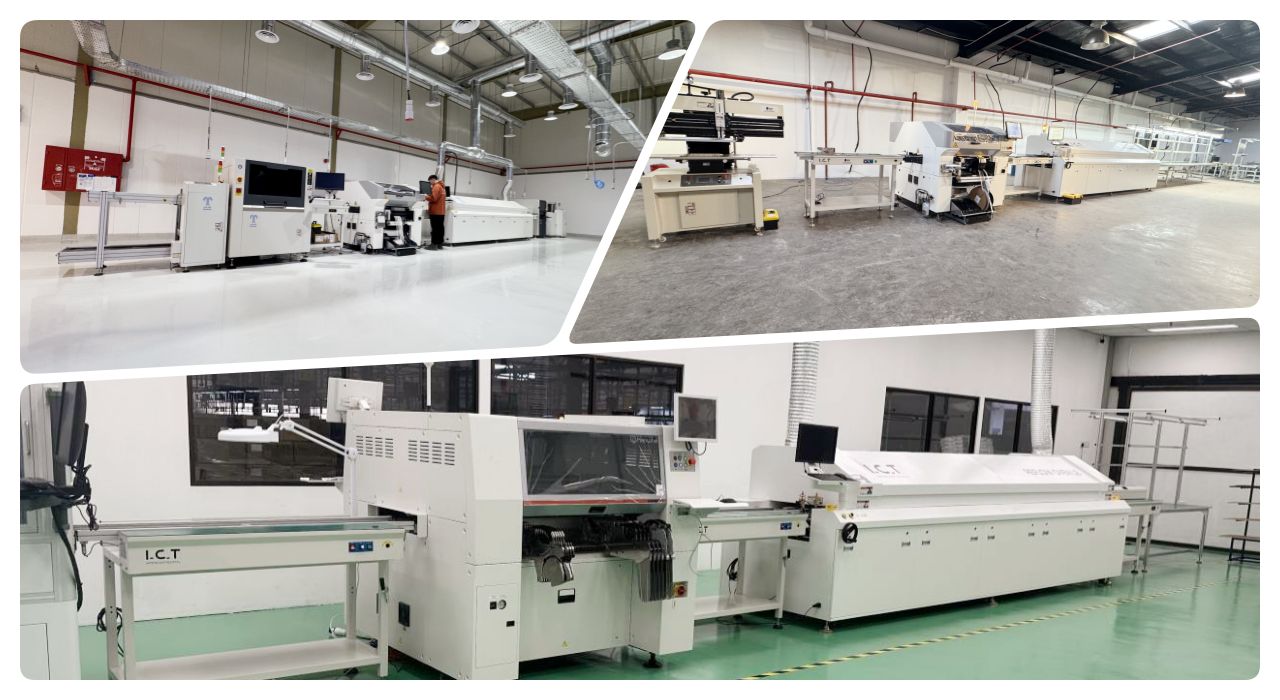

Reflow תנור יעילות

תנור זרימה חוזרת משתמש במסוע שרשרת עם יציבות של ±0.3 מעלות צלזיוס. תנורי חימום עליון/תחתון עצמאיים. קירור מהיר מונע עיוות. מאחסן 50 מתכונים. 18Kw/H באמצעות בידוד חכם. מתאים למכונת אסמבלד ליין Smt במיקס גבוה.

בדיקה ובדיקה

AOI סורק בקצב קו עם מצלמות צבעוניות. מזהה תזוזות, עודף הלחמה. קישורים ל-placer עבור היסט אוטומטי. לוח המחוונים של הנתונים עוקב אחר DPMO. ליבה לאמינות קו ייצור SMD חסכונית.

אפשרויות קו גמישות

התחל קו ייצור PCBA אוטומטי למחצה, הוסף מודולים מאוחר יותר. שרטוטים שומרים מקום עבור SPI או מאגר. דגמי העבודה מציגים ירידה של 50% במספר העובדים.

|  מִפרָט

פרטי	קטגוריה	פרויקטים
דרישות פריסת מפעל	פריסת מעגל אוויר במפעל	השתמש במקור אוויר מהמפעל או במכונת אוויר דחוס נטולת שמן נפרדת. הלחץ צריך להיות גדול מ-7 ק'ג/סמ'ר.
	פריסת חשמל במפעל	AC220 חד פאזי (220±10%, 50/60Hz) תלת פאזי AC 380V (380±10%, 50/60Hz)
	פריסת אגזוז במפעל	קצב הזרימה המינימלי של צינור הפליטה הוא 500 רגל מעוקב לדקה (14.15 מ'ק לדקה)
	פריסת תאורה במפעל	התאורה האידיאלית במפעל היא 800~1200LUX, לפחות לא פחות מ-300LUX.
	פריסת טמפרטורת המפעל	טמפרטורת הסביבה של סדנת הייצור היא 23±3°C, בדרך כלל 17~28°C, והלחות היחסית היא 45%~70%RH.
הכנת חומר	רשימת BOM	רשום את כל החלקים והכמויות הדרושים להרכבת קו ייצור PCBA.
	קובץ CAD	קובץ עיצוב דיגיטלי לתכנון פריסת PCB והגדרת מכונה.
	קובץ גרבר	קובץ סטנדרטי לייצור והדפסת PCB סטנסיל.
	הדבקת הלחמה	חומר מיושם על רפידות לפני הנחת רכיבים במדפסת.
	חומרי רכיב SMD	חלקי הרכבה על פני השטח כמו שבבים ונגדים למיקום.
	אלכוהול תעשייתי	משמש לניקוי לוחות ושבלונות במהלך תהליך ההתקנה.
	חגורת ספייס	סרט לחיבור סלילי הזנה מבלי לעצור את הקו.
	סטֶנסִיל	גיליון מתכת עם חורים להדפסת הדבקת הלחמה בצורה מדויקת.

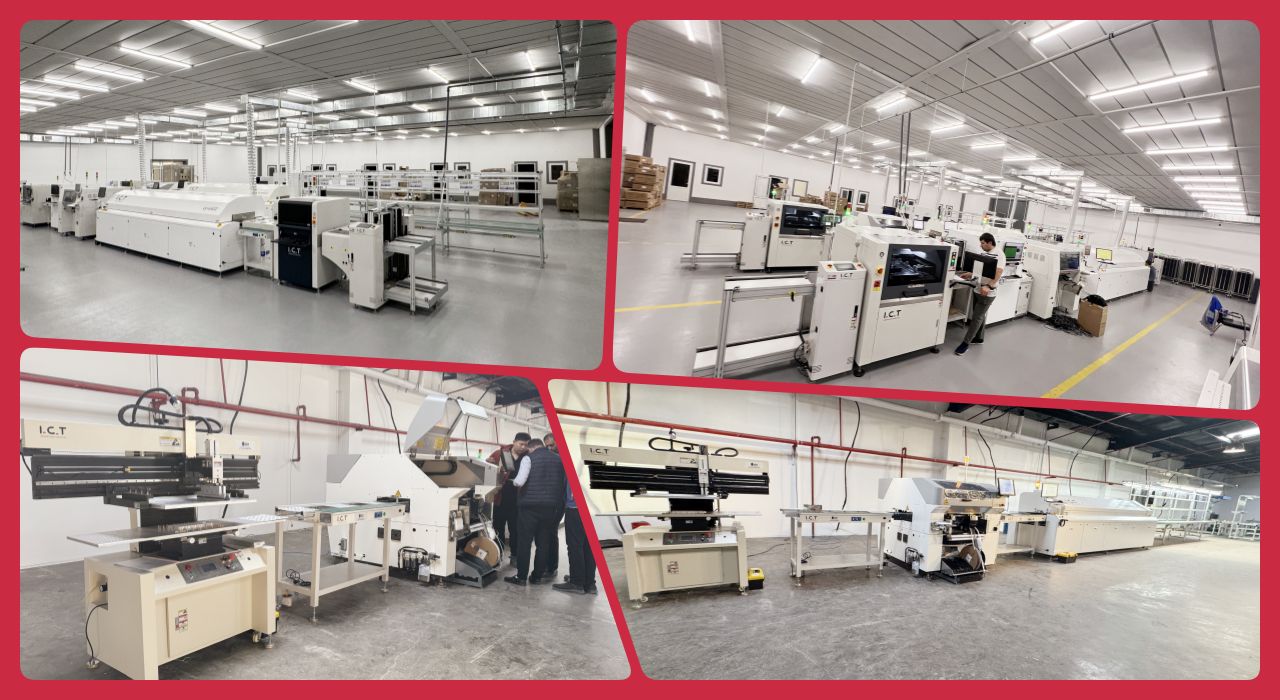

|  רשימת ציוד קו SMT

|  סרטון הצלחת לקוחות

לקוח EMS פרס את ה-Assembled Line Smt Machine שלנו עבור לוחות טלפונים. סרטון לוכד מחזור מטעין לפרוק מתחת ל-5 דקות. הם מדגישים השקה של 3 ימים והפעלה עם מפעיל יחיד. התשואה הגיעה ל-99.5% בחודש הראשון. פס הייצור של PCBA הוחזר תוך 8 חודשים. קו ייצור SMD חסכוני עבר את יעדי הנפח.

|  תמיכה בשירות והדרכה

ICT מנהלת את Assembled Line Smt Machine מהצעת המחיר ועד שנים קדימה. יישור וניסיון של 3 ימים באתר. תכנית לימודים 7-15 ימים: תוכנה, בדיקות יומיות, תיקונים קלים. חלקים נשלחים מ-8 מחסנים גלובליים. שיא שירות של 15 שנים. אבחון מרחוק בחינם.

|  המלצות של לקוחות

משתמשים מציינים משלוח אפס נזקים עבור מכונת ה-Assembled Line Smt. מהנדסים פותרים בעיות תוך פחות מ-6 שעות בחו'ל. פס ייצור PCBA מפעיל משמרות של 22 שעות. קו ייצור SMD חסכוני חוסך 30% לעומת מתחרים.

|  הסמכות ותקנים

CE לבטיחות. בדיקת חומר RoHS. ביקורת תהליך ISO9001. פטנטים על טכנולוגיית הצמדה. תומך ב-Assembled Line Smt Machine מהימן.

|  אודות חברת ICT ומפעל

שלושה מפעלים בסך הכל 12000 מ'ר. 89 עובדים, 20 מהנדסים. 25 שנים משרת 1600 לקוחות ב-72 מדינות. קו ייצור PCBA בהתאמה אישית של מחקר ופיתוח. QC רב נקודות מכניסה לאריזה. מרכזים גלובליים, מחסנים, סניפים. מטרה: מרכז אלקטרוניקה צולב ערכים.
