| NG/OK SMT פורק להרכבת PCB

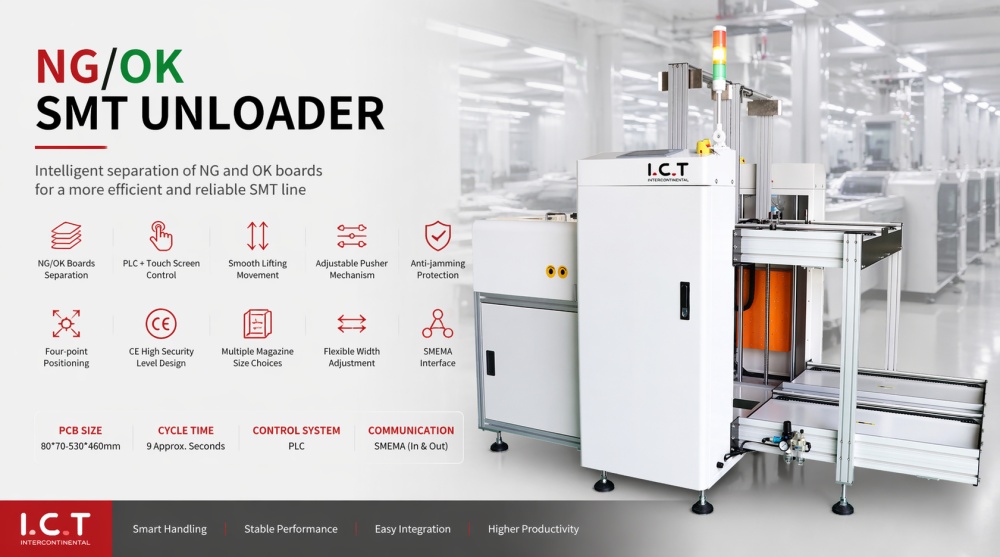

NG/OK SMT Unloader מתוכנן לבצע אוטומציה של תהליך הפריקה של NG (No Good) ו-OK (Good) PCBs, ולשפר את היעילות והאמינות של קו הייצור SMT שלך. עם הגדרות רוחב וגובה מתכווננות, הפורק יכול להכיל מגוון רחב של גדלי PCB. זה תואם באופן מלא לתקני SMEMA, מה שמבטיח אינטגרציה חלקה עם מכונות אחרות בקו הייצור שלך. העיצוב העמיד ודל התחזוקה שלו מפחית את זמן ההשבתה ומשפר את היעילות התפעולית הכוללת.
| תכונות מוצר מפורטות
א. הפרדה יעילה של PCBs NG ו-OK.
NG/OK SMT Unloader תוכנן להפריד אוטומטית בין PCBs NG (לא טוב) ו-OK (טוב), ולהבטיח שרק לוחות איכותיים ממשיכים במורד קו הייצור. אוטומציה זו מפחיתה התערבות ידנית ואת הסיכון לשגיאות, ומאפשרת לפס הייצור שלך לפעול בצורה חלקה יותר. ההפרדה היעילה מסייעת לשמור על איכות תהליך הרכבת ה-PCB שלך, הפחתת פגמים ושיפור התפוקה הכוללת.
ב. הגדרות מתכווננות לרב-גוניות
מצויד בבקרות רוחב וגובה מתכווננות, מפרק ה-NG/OK SMT יכול להתמודד עם גדלי PCB שונים, מה שהופך אותו מתאים למגוון רחב של צרכי ייצור. בין אם עובדים עם לוחות קטנים או גדולים, ניתן להתאים בקלות את הפרוק כך שיתאים לסביבות ייצור שונות. רבגוניות זו מאפשרת לך למקסם את יעילות הייצור ויכולת הסתגלות ללא צורך בציוד נוסף.
ג. תאימות SMEMA לאינטגרציה חלקה
מפרק זה משתלב בקלות עם ציוד אחר בקו הייצור של ה-SMT שלך, הודות לתאימות המלאה שלו ל-SMEMA. בין אם הוא מחובר למכונות איסוף ומקום, תנורי זרימה חוזרת או התקני SMT אחרים, הפורק מבטיח חילופי נתונים וסנכרון חלקים, ומאפשר זרימת ייצור אוטומטית לחלוטין. אינטגרציה זו משפרת את היעילות, מפחיתה את זמן ההשבתה ומבטיחה פעולה חלקה של כל קו הייצור.
ד. עיצוב חזק, בעל תחזוקה נמוכה,
תוכנן לפעולה בעלת ביצועים גבוהים בסביבות תובעניות, מפרק ה-NG/OK SMT כולל מבנה חזק הממזער את הצורך בתחזוקה. העיצוב דל התחזוקה שלו מבטיח אמינות ארוכת טווח ומסייע להפחית את זמן ההשבתה, ומאפשר לקו הייצור שלך לפעול ברציפות עם התערבות מינימלית. הרכיבים העמידים מבטיחים שהפורק יכול לעמוד בדרישות של ייצור בנפח גבוה.
נורות LED לבדיקה, מסועי שרשרת מתכת ומאווררי יינון עומדים מוכנים. מנועי רוחב אוטומטיים ובקרת תחבורה פלח מטפלים בדרישות מיוחדות. כל אפשרות מגיעה בדוקה במלואה. אפשרויות אלה מאפשרות לטעינת המגזין smt mini pcb להתאים במדויק לכל פריסת SMT.
| מִפרָט
| מפרט | דגם HNU250 | דגם HNU330 | דגם HNU390 | דגם HNU460 |
|---|---|---|---|---|
| מימד (מ'מ) | 178014501680 | 206516301680 | 266017601680 | 266019501680 |
| גודל PCB (מ'מ) | 8070330*250 | 8070445*330 | 8070530*390 | 8070530*460 |
| גודל מתלה (מ'מ) | 355320563 | 460400563 | 535460570 | 535530570 |
| עובי PCB | 0.4-5.0 מ'מ | 0.4-5.0 מ'מ | 0.4-5.0 מ'מ | 0.4-5.0 מ'מ |
| משקל PCB | ≤2.0 ק'ג | ≤2.0 ק'ג | ≤2.0 ק'ג | ≤2.0 ק'ג |
| גובה רכיב PCB | ±15 מ'מ | ±15 מ'מ | ±15 מ'מ | ±15 מ'מ |
| זמן הזנת PCB | שניות 9 כ. או ציין | שניות 9 כ. או ציין | שניות 9 כ. או ציין | שניות 9 כ. או ציין |
| יצירת מגרש אינדקס | 10.20.30.40.50 מ'מ או ציין | 10.20.30.40.50 מ'מ או ציין | 10.20.30.40.50 מ'מ או ציין | 10.20.30.40.50 מ'מ או ציין |
| מערכת בקרה | Plc | Plc | Plc | Plc |
| כּוֹחַ | מקסימום 300VA | מקסימום 300VA | מקסימום 300VA | מקסימום 300VA |
| אספקת אוויר | 4-6 בר, 10 ליטר/דקה | 4-6 בר, 10 ליטר/דקה | 4-6 בר, 10 ליטר/דקה | 4-6 בר, 10 ליטר/דקה |
| גובה תחבורה | 910±30 מ'מ (או שצוין על ידי הלקוח) | 910±30 מ'מ (או שצוין על ידי הלקוח) | 910±30 מ'מ (או שצוין על ידי הלקוח) | 910±30 מ'מ (או שצוין על ידי הלקוח) |
| חגורת הובלה | חגורה שטוחה אנטי סטטית 3.8 מ'מ | חגורה שטוחה אנטי סטטית 3.8 מ'מ | חגורה שטוחה אנטי סטטית 3.8 מ'מ | חגורה שטוחה אנטי סטטית 3.8 מ'מ |
| ספק כוח | 1 PH AC 220V 50/60Hz (אופציה: 110V עד 380V) | 1 PH AC 220V 50/60Hz (אופציה: 110V עד 380V) | 1 PH AC 220V 50/60Hz (אופציה: 110V עד 380V) | 1 PH AC 220V 50/60Hz (אופציה: 110V עד 380V) |
| מִשׁקָל | 360 ק'ג | 380 ק'ג | 420 ק'ג | 460 ק'ג |
| אוֹפְּצִיָה | מגזין בגודל כפול, התאמת רוחב אוטומטית, מערכת MES | |||
* ICT ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להיות מעודכנים ללא הודעה מוקדמת.
