ICT-1200
I.C.T
| כַּמוּת: | |
|---|---|

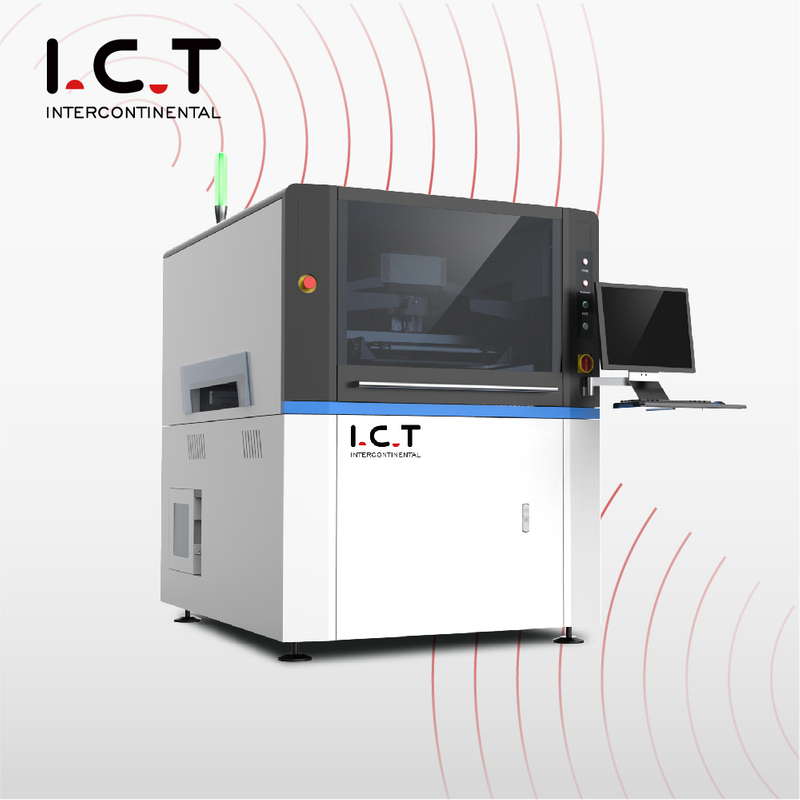

| מדפסת הלחמה לד
מדפסת הלחמה מסוג ICT-1200 LED היא מדפסת משחת הלחמה SMT אוטומטית מלאה ברמת דיוק גבוהה המותאמת ללוחות LED ולוחות גדולים במיוחד. הוא תומך ב-Industry 4.0 ו-MES לתוצאות אפס פגמים באמצעות אוטומציה מתקדמת. המפרט העיקרי כולל דיוק חוזר של ±0.015 מ'מ ודיוק הדפסה של 0.03 מ'מ. מדפסת סטנסיל SMT אוטומטית מקוונת זו מטפלת ב-PCB עד 1500x450 מ'מ, עם תמיכה בדבק, ניקוי אוטומטי ולחץ מתכוונן להגברת היעילות. רכיבי פרימיום מבית Panasonic ו-SMC מבטיחים יציבות. ממשק Windows 10 מאפשר תכנות מהיר. אידיאלית עבור תאורת LED, רכב וקווי SMD, מדפסת סטנסיל אוטומטית מלאה מסוג SMT זו מספקת איכות עקבית.
| תכונה
מדפסת הלחמה LED כוללת מגב מתלה גשר קשת עם חיבור ישיר. מנועי צעד כפולים שולטים בלחץ בצורה מדויקת ויציבה. מסילות מיקום שומרות על דיוק לפני ואחרי פעולות. ראש הדפסה תלוי מתכוונן אוטומטית עם משוב בזמן אמת ליצירת הדבקה מושלמת. הוא תומך בשיטות איזון מקוונות והפרדה מרובה, ומפחית פגמים בריצות LED בנפח גבוה.
עיצוב חגורה ייחודי במדפסת הלחמה SMT אוטומטית מקוונת מלאה זו מונע הידבקות של PCB. המנוע שולט במהירות ובמצבים מדויקים. כיוונים גמישים מתאימים לכל זרימת קו. מהדקי צד ולוחות מאובטחים בוואקום למגע חלק עם שבלונות. מטפל ב-PCB דקים או מעוותים באופן אמין, ומשפר את תפוקת SMT.
מציע מצבים יבשים, רטובים או ידניים במדפסת סטנסיל אוטומטית מקוונת SMT. הפרד ה-CCD ומערכת הריסוס מפזרים באופן שווה, וחוסכים בחומרים מתכלים. תוכנה מפקחת על השימוש; פליטת ואקום חזקה מסירה שאריות ביעילות. שומר על ניקיון המכונה, ממזער זמן השבתה ושומר על איכות.
| מִפרָט
| דֶגֶם | ICT-4034 | ICT5134 | ICT-5151 |
| גודל מסגרת (מ'מ) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| גודל PCB (מ'מ) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| כיוון תחבורה | שמאל-ימין; ימין-שמאל; שמאל-שמאל; ימין-ימין | ||
| מערכת תמיכה | סיכה מגנטית/שולחן למעלה למטה מותאם/גוש תמיכה | ||
| מערכת הידוק | הידוק צד (זרבובית ואקום, לחץ Z נשלף אוטומציה הוא אופציה) | ||
| ראש מדפסת | שני ראשי הדפסה ממונעים עצמאיים | ||
| סוג מגב | נירוסטה (סטנדרטית), פלסטיק | ||
| מערכת ניקוי | יבש, רטוב, ואקום | ||
| בְּדִיקָה | בדיקת דו מימד (סטנדרטי) | ||
| ספק כוח | AC:220±10%,50/60HZ,3Kw | ||
| שיטת בקרה | שליטה במחשב | ||
| מימד (מ'מ) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| דֶגֶם | ICT-6534 | ICT-6561 | ICT-9060 |
| גודל מסגרת (מ'מ) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| גודל PCB (מ'מ) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| מימד (מ'מ) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להיות מעודכנים ללא הודעה מוקדמת.
| רשימת ציוד קו SMT
קו הייצור האיכותי שלנו PCBA כולל ציוד מתקדם להרכבת PCB יעילה ומדויקת. קו ה-SMT האוטומטי לחלוטין כולל מעמיס, מדפסת אוטומטית ליישום הלחמה מדויקת, מכונת בחירה ומקום למיקום מדויק של רכיבים, תנור זרימה חוזרת להלחמה אמינה ומערכת AOI לבדיקת פגמים יסודית. קו ייצור PCBA באיכות גבוהה זה מבטיח פעולה חלקה, אמינות גבוהה והרכבת SMT בעלות נמוכה, העומדת בדרישות התעשייה המגוונות.
| שם המוצר | ייעוד בקו SMT |
|---|---|
| מטען PCB | טוען אוטומטית PCB חשופים לקו. |
| מדפסת הדבק הלחמה | מדפיס משחת הלחמה על רפידות PCB בצורה מדויקת. |
| מכונת בחירה ומקום | הרכבת רכיבים על גבי PCB במדויק. |
| התנור מחדש | ממיס הלחמה ליצירת מפרקים מוצקים. |
| מכונת AOI | בודק חיבורי הלחמה וליקויי מיקום. |
| מכונת SPI | בודק גובה ואיכות משחת הלחמה. |
בודק את תקינות מפרק הלחמה פנימי ומזהה פגמים נסתרים. | |
| מכונת ניקוי SMT | משמש לניקוי PCB, סטנסילים, מתקנים, חרירים וכו'. |
| מכונת חיתוך PCB | חתוך את ה-PCBA למוצר הסופי |
| ציוד למעקב | מתעד ועוקב אחר נתוני ייצור: מכונת סימון לייזר/מתקן תוויות/ מדפסת הזרקת דיו |
| סרטון הצלחת לקוחות
בשנת 2025, מהנדסי ICT הגיעו למפעל ביתי של תאורת LED כדי להתקין ולהכשיר על קו SMT מלא. ההתקנה כללה 13 מכונות בגודל כולל של 29 מטר, אך השטח מוגבל ל-21x5 מטר. עיצבנו מחדש לצורת U, בהתאמה מושלמת ל-16X2.7 מטר. יומיים כיסו התקנה, חיווט, כיול ובדיקה, כולל שילוב מדפסת הלחמה LED. שישה ימי הדרכה לימדו טעינה, הגדרות, תחזוקה, פתרון בעיות וקישור MES. הקו התחיל ללא רבב, והגדיל את תפוקת LED ויעילות. מדפסת סטנסיל אוטומטית מלאה מסוג SMT זו הוכיחה את עצמה כחיונית בהגדרות קומפקטיות ובעלות ביצועים גבוהים.
| תמיכה בשירות והדרכה
ICT מציעה התקנה מלאה, תחזוקה והדרכה מותאמת עבור מדפסת הלחמה LED. מהנדסים מנתחים צרכים, מתכננים פריסות, מייעלים תהליכים וניפוי באגים באתר. מרכזים גלובליים מספקים תמיכה מרחוק מהירה, חלקים ושדרוגים. ההדרכה כוללת תפעול, כיול, ניקוי, יומני תקלות ובטיחות. עם 25+ שנות שירות לחברות אלקטרוניקה, אנו מבטיחים אינטגרציה מהירה ושיפורים מתמשכים ללא זמן השבתה.
| ביקורות לקוחות
לקוחות משבחים את המהנדסים על הכשרת מומחים, מטופלים ותיקונים מהירים של בעיות. מדפסת הלחמה LED זוכה לשבחים על דיוק אמין וכשלים נמוכים. אמצעי בטיחות אריזה מאובטחים במהלך המשלוח. תגובות מהירות שומרות על ייצור חלק.
| הסמכות ותקנים
ICT מחזיקה ב-CE, RoHS, ISO9001, ופטנטים על ניקוי, ניפוק ועוד. אלה מבטיחים מדפסת משחת הלחמה SMT בטוחה וחדשנית לשימוש עולמי.
| אודות חברת ICT והמפעל שלנו
ל-ICT יש מו'פ משלו, ייצור עם יותר מ-89 עובדים, צומח במהירות. משרת 1600+ לקוחות ב-72 מדינות. בדיקות קפדניות ומערכות איכות מבטיחות ציוד SMT עמיד ברחבי העולם.
