כל קו ייצור SMT PCBA למחצה אוטומטי

| יצרן קו ייצור אור LED

כיצרנית קו ייצור אור לד, ICT מספקת פתרונות מעשיים ואמינים ללקוחות הזקוקים לגישה מאוזנת בין עלות השקעה ויעילות ייצור. פתרון זה מתאים לחברות המתכננות קו ייצור שלם חצי אוטומטי SMT PCBA או קו ייצור שלם PCBA בו חשובות הגמישות והשימושיות לטווח ארוך. במקום לשאוף לאוטומציה מלאה מההתחלה, הקו מתמקד בתכנון זרימת עבודה יציבה ותפעול הניתן לשליטה. הדפסה, מיקום, הלחמה ובדיקה מאורגנות לתהליך ברור ויעיל, מה שמקל על ניהול הייצור היומי תוך שמירה על איכות פלט עקבית.

|  תכונה

מבנה קו SMT וזרימת עבודה כוללת

קו הייצור מתוכנן כמערכת מתואמת ולא כאוסף פשוט של מכונות. כל שלב בתהליך מסודר כדי לשמור על תנועה חלקה של לוחות וכדי למנוע המתנה מיותרת או טיפול חוזר. הפריסה תומכת הן בפעולות אוטומטיות והן בסיוע, מה שהופך אותו למתאים לסביבת חצי אוטומטי SMT Line. מבנה זה מאפשר ליצרנים לשלוט בקצב הייצור ביתר קלות ולהתאים את הקו למוצרי LED שונים או עיצובי PCBA. על ידי שמירה על זרימת העבודה פשוטה והגיונית, הקו עוזר לשמור על תפעול יומי יציב ותפוקה צפויה.

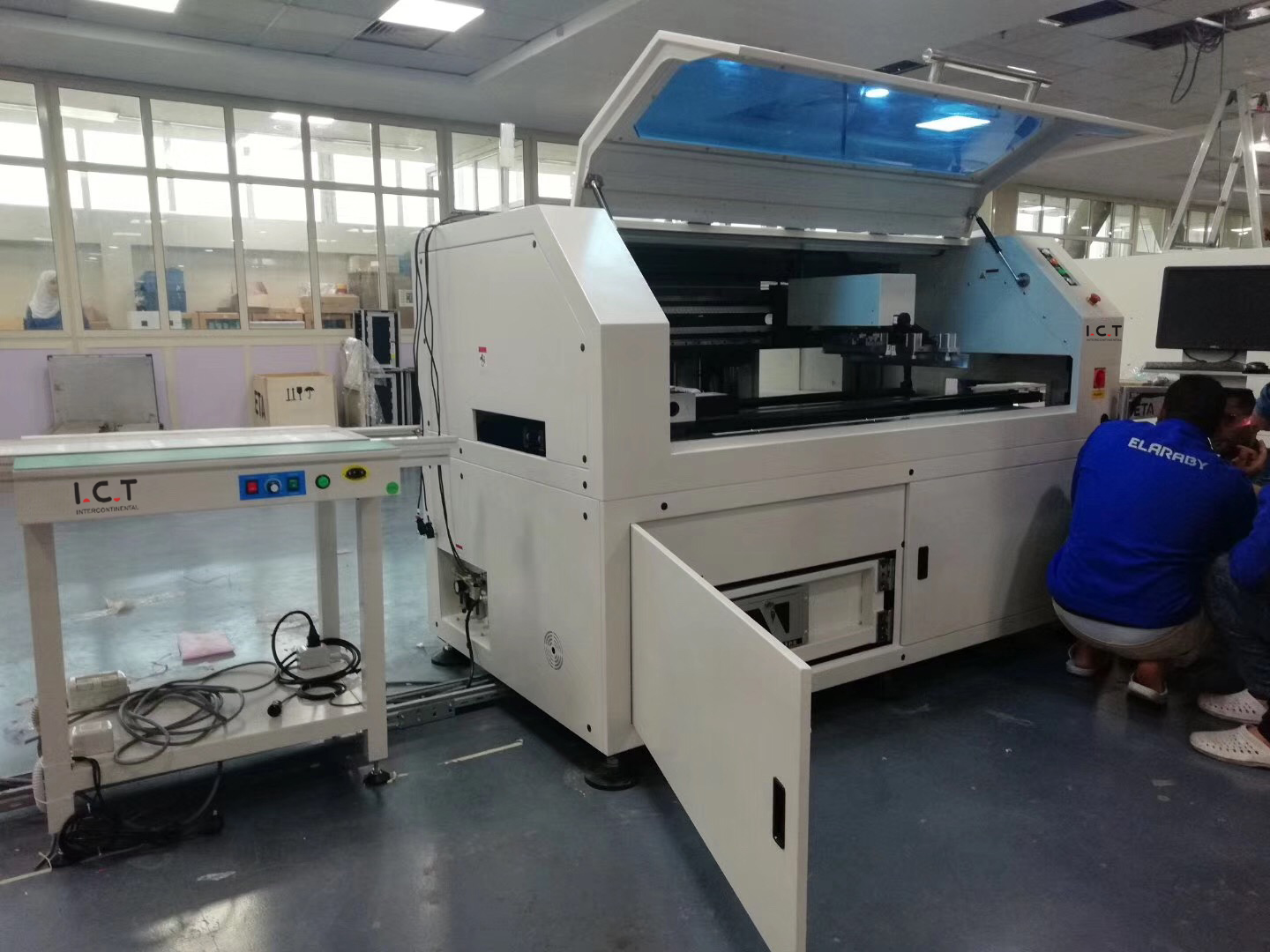

מדור הדפסת הדבקת הלחמה

תהליך ההדפסה בנוי סביב עקביות וקלות שליטה. מיקום סטנסיל מדויק ופרמטרי הדפסה יציבים עוזרים להבטיח יישום אחיד של הדבקת הלחמה על פני עיצובי PCB שונים. מפעילים יכולים לבדוק במהירות את תוצאות ההדפסה ולבצע התאמות לפני שפגמים משפיעים על תהליכים מאוחרים יותר. גישה זו שימושית במיוחד בקווי ייצור חצי אוטומטיים, שבהם האמינות והחזרה חשובות יותר ממהירות קיצונית. שלב הדפסה יציב מספק בסיס יציב לכל תהליך הייצור של SMT ו-PCBA.

תהליך הצבת רכיבים

קטע המיקום מוגדר להתמקד בדיוק אמין וטיפול חלק בחומר. מערכות ראייה מאמתות את מיקום וכיוון הרכיב, ועוזרות להבטיח שהחלקים ממוקמים בצורה נכונה אפילו על לוחות צפופים או מעורבים. סידור הזנה מאורגן להעמסת חומרים והחלפה קלים, התומך בתזמון ייצור גמיש. הגדרה זו מאפשרת ליצרנים לעבור בין דגמי מוצרים שונים מבלי לגרום להפרעה גדולה, תוך שמירה על איכות הרכבה עקבית לאורך הייצור היומי.

בקרת הלחמה חוזרת

תהליך ההלחמה מחדש מתוכנן סביב בקרת טמפרטורה יציבה וחלוקת חום אחידה. חימום רב אזורי מאפשר שינויי טמפרטורה הדרגתיים, מה שמסייע בהגנה על רכיבים רגישים ומבטיח חיבורי הלחמה אמינים. פרופילי המהירות והטמפרטורה של המסוע מותאמים לקצב הייצור הכולל, ומפחיתים את השונות בין המנות. תהליך תרמי מבוקר זה הוא גורם מפתח בהורדת שיעורי הפגמים ותמיכה בעקביות ייצור לטווח ארוך הן בייצור LED והן בייצור PCBA כללי.

פיקוח וניהול איכות

הבדיקה משולבת בזרימת הייצור כשלב בקרת איכות רגיל ולא רק כבדיקה סופית. שיטות בדיקה ויזואלית אוטומטיות או מסייעות משמשות לאימות דיוק המיקום ואיכות ההלחמה לאחר הזרמה מחדש. תוצאות הבדיקה עוזרות למפעילים להבין במהירות את מגמות התהליך ולבצע התאמות בזמן. על ידי הטמעת בדיקת איכות בייצור היומיומי, הקו תומך בתפוקה יציבה ומפחית את הסיכון לעיבוד חוזר בקנה מידה גדול, מה שחשוב במיוחד בסביבות ייצור חצי אוטומטיות.

|  מִפרָט

פרטי	קטגוריה	פרויקטים
דרישות פריסת מפעל	פריסת מעגל אוויר במפעל	השתמש במקור אוויר מהמפעל או במכונת אוויר דחוס נטולת שמן נפרדת. הלחץ צריך להיות גדול מ-7 ק'ג/סמ'ר.
	פריסת חשמל במפעל	AC220 חד פאזי (220±10%, 50/60Hz) תלת פאזי AC 380V (380±10%, 50/60Hz)
	פריסת אגזוז במפעל	קצב הזרימה המינימלי של צינור הפליטה הוא 500 רגל מעוקב לדקה (14.15 מ'ק לדקה)
	פריסת תאורה במפעל	התאורה האידיאלית במפעל היא 800~1200LUX, לפחות לא פחות מ-300LUX.
	פריסת טמפרטורת המפעל	טמפרטורת הסביבה של סדנת הייצור היא 23±3°C, בדרך כלל 17~28°C, והלחות היחסית היא 45%~70%RH.
הכנת חומר	רשימת BOM	רשום את כל החלקים והכמויות הדרושים להרכבת קו ייצור PCBA.
	קובץ CAD	קובץ עיצוב דיגיטלי לתכנון פריסת PCB והגדרת מכונה.
	קובץ גרבר	קובץ סטנדרטי לייצור והדפסת PCB סטנסיל.
	הדבקת הלחמה	חומר מיושם על רפידות לפני הנחת רכיבים במדפסת.
	חומרי רכיב SMD	חלקי הרכבה על פני השטח כמו שבבים ונגדים למיקום.
	אלכוהול תעשייתי	משמש לניקוי לוחות ושבלונות במהלך תהליך ההתקנה.
	חגורת ספייס	סרט לחיבור סלילי הזנה מבלי לעצור את הקו.
	סטֶנסִיל	גיליון מתכת עם חורים להדפסת הדבקת הלחמה בצורה מדויקת.

|  רשימת ציוד קו SMT

|  סרטון הצלחת לקוחות

ICT סיפקה קו ייצור SMT שלם יחד עם פתרון ציפוי ואשפרה מותאם ללקוח בארצות הברית המייצר מודולי טעינת USB למושב מטוס. מערכת הייצור שילבה הדפסה, מיקום רכיבים, הלחמה חוזרת, בדיקה, ציפוי ואשפרה לזרימת עבודה אחידה. תצורה זו תמכה בייצור אמין של מוצרי אלקטרוניקה המשמשים בסביבות תובעניות של תא נוסעים. עם התמיכה הטכנית של ICT, הלקוח הקים תהליך ייצור יציב ומבוקר היטב שהשיג איכות עקבית ותפוקה מהימנה עבור מוצרי אלקטרוניקה תעופה.

| שירות ותמיכה גלובלית  בהדרכה

ICT מספקת שירות מקיף ותמיכה בהדרכה המתמקדת בסיוע ללקוחות לבנות יכולת ייצור יציבה ועצמאית. התמיכה מכסה הגדרת קו, תיאום תהליכים וניהול תפעול יומיומי. ההדרכה מבוססת על תרחישי ייצור אמיתיים, המאפשרת למפעילים ומהנדסים להבין לא רק איך כל מכונה עובדת, אלא גם איך הקו כולו פועל כמערכת. גישה זו מסייעת ללקוחות לשמור על ייצור חלק, להפחית סיכונים תפעוליים ולשפר באופן מתמיד את רמת ניהול הייצור הפנימי שלהם.

|  משוב לקוחות

לקוחות המשתמשים בקווי ייצור LED ו-PCBA מ-ICT מדווחים לעתים קרובות על יציבות ייצור משופרת ובקרת תהליכים ברורה יותר. רבים מעריכים את עיצוב הקו המאוזן, המונע מורכבות מיותרת ועדיין מבטיח איכות עקבית. ביישומים כגון אלקטרוניקה תעופה, הלקוחות מעריכים את זרימת העבודה הצפויה ואת תוצאות הבדיקה האמינות. משוב מזכיר לעתים קרובות ניהול יומיומי קל יותר, פחות הפרעות בלתי צפויות ונראות כללית טובה יותר של תהליך הייצור.

|  הסמכות ותקנים

כל קווי הייצור המסופקים על ידי ICT מתוכננים בהתאם לתקני ייצור ובטיחות בינלאומיים. שילוב ציוד, מערכות חשמל ופריסות תהליכים עוקבים אחר הנחיות מובנות כדי להבטיח פעולה יציבה ותואמת. מושגי בקרת איכות מובנים בעיצוב הקו כדי לתמוך במעקב ובתוצאות ייצור עקביות. גישה מכוונת תקנים זו מאפשרת ללקוחות להפעיל את קווי הייצור שלהם בביטחון הן באיכות המוצר והן באמינות התפעולית.

|  אודות חברת ICT ומפעל

ICT היא ספקית עולמית של פתרונות ייצור SMT ו-PCBA, המשרתת לקוחות במגזרי תאורה, תעופה, מוצרי אלקטרוניקה וייצור תעשייתי. החברה מתמקדת באספקת מערכות ייצור מעשיות, יציבות וניתנות להרחבה ולא מושגי אוטומציה תיאורטיים בלבד. עם יכולת שילוב מערכות חזקה ומשאבי תמיכה טכנית ברחבי העולם, ICT עוזר ליצרנים לבנות קווי ייצור התומכים בצמיחה ארוכת טווח, באיכות עקבית ותפעול יומיומי יעיל.
