שינוי מיקום רכיבי SMT מתרחש כאשר רכיב אינו מותקן במיקום המשטח המיועד לו במהלך תהליך הבחירה והמקום. בעיה זו עשויה להיראות קטנה בהתחלה, אך היא עלולה להוביל לגישור הלחמה, מפרק הלחמה פתוח, מצבה, מגע חשמלי לקוי, עיבוד מחדש ואיכות מוצר לא יציבה לאחר הזרמה מחדש.
עבור יצרני אלקטרוניקה, אי יישור רכיבים במהלך המיקום הוא לא רק בעיה של דיוק המכונה. זה יכול להיגרם על ידי תמיכת PCB, בלאי חרירים, מיקום מזין, זיהוי ראייה, מצב משחת הלחמה, לחץ מיקום, עיוות לוח או נתוני תוכנית שגויים. תהליך SMT יציב מחייב כל חלק בשרשרת ההשמה לעבוד יחד.
מדריך זה מסביר את הגורמים הנפוצים ביותר לקיזוז מיקום SMT ומראה כיצד מהנדסים יכולים לפתור אותם בצורה מעשית.
העברת רכיב פירושה שהרכיב ממוקם הרחק ממרכז הרפידה המעוצב שלו. ההיסט יכול לקרות בכיוון X, כיוון Y, זווית סיבוב או שילוב של שלושתם. במקרים מסוימים, הרכיב נמצא רק מעט מחוץ למרכז ועדיין עשוי לעבור בדיקה. במקרים חמורים יותר, זה גורם לפגם בהלחמה גלוי או לכשל תפקודי.
שינוי מיקום רכיבי SMT מופיע בדרך כלל בכמה צורות:
ראשית, הרכיב עשוי לנוע הצידה ממרכז הכרית. זה נפוץ ברכיבי שבבים קטנים, נגדים, קבלים, דיודה ו-IC בגובה דק. שנית, הרכיב עשוי להסתובב מעט, מה שעלול להשפיע על יישור העופרת ויצירת מפרק הלחמה. שלישית, הרכיב עשוי לשבת על קצה משחת ההלחמה במקום לנחות בצורה נכונה על הרפידה. רביעית, הרכיב עשוי להיראות תקין לפני זרימה חוזרת אך לזוז במהלך זרימה חוזרת עקב חוסר איזון הרטבת הלחמה.
כל סוג של משמרת נותן רמז אחר. תזוזה חוזרת בכיוון אחד עשויה להצביע על כיול מכונה, מיקום לוח או היסט תוכנית. שינוי אקראי עשוי להצביע על חוסר יציבות של זרבובית, ואקום, מזין, משחת הלחמה או תמיכה בלוח.
ייצור SMT מודרני משתמש ברכיבים קטנים יותר, מרווח רפידות הדוק יותר ומהירות מיקום מהירה יותר. זה הופך את התהליך לפחות סלחני. היסט מיקום קטן שהיה מקובל עבור רכיב שבב גדול עלול ליצור בעיה רצינית עבור רכיב 0201, BGA, QFN או מחבר עם גובה דק.
כאשר הרכיב אינו מרוכז, נפח משחת הלחמה אינו מאוזן עוד. במהלך זרימה חוזרת, הלחמה מותכת עלולה למשוך את הרכיב רחוק יותר ממיקומו הנכון. זה יכול ליצור גישור, מצבה, הלחמה לא מספקת, רכיב מוטה או חולשת מפרקים נסתרת.

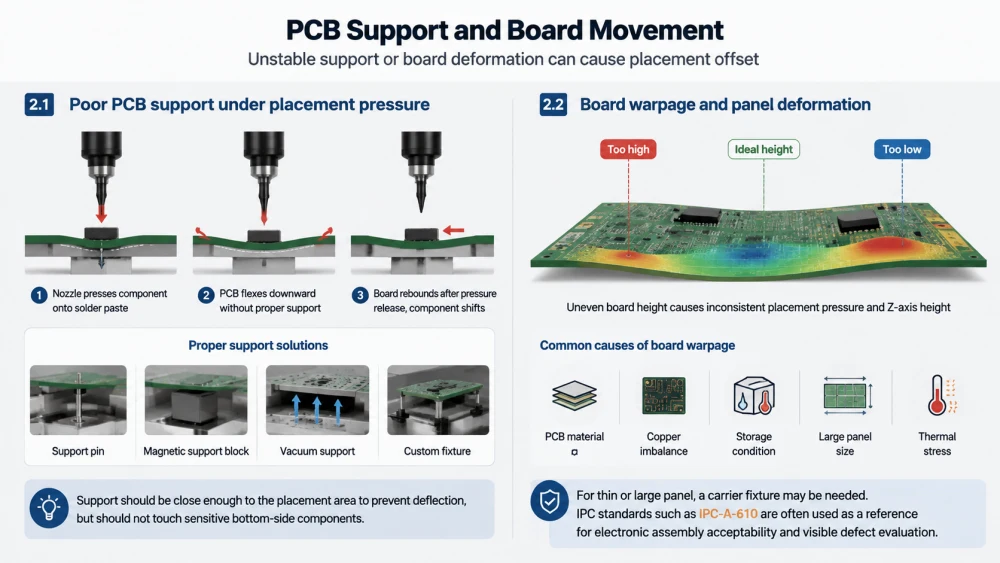

אחת הסיבות להזזת מיקום SMT שמתעלמים ממנה ביותר היא תמיכת PCB לא יציבה. אם הלוח זז, מתכופף, רוטט או אינו מהודק כראוי במהלך ההצבה, אפילו מכונת הצבה בעלת דיוק גבוה לא יכולה לשמור על תוצאות יציבות.
במהלך המיקום, הזרבובית לוחצת את הרכיב על משחת ההלחמה. אם ה-PCB אינו נתמך מלמטה, הלוח עשוי להתכופף כלפי מטה. כאשר הלוח מתאושש, הרכיב יכול להזיז מעט. זה נפוץ במיוחד עם לוח דק, פאנל גדול, PCB גמיש או לוח עם חלוקת רכיבים לא אחידה.
על המהנדסים לבדוק אם סיכת תמיכה, בלוק תמיכה מגנטי, תמיכת ואקום או מתקן מותאם אישית ממוקם נכון. התמיכה צריכה להיות קרובה מספיק לאזור המיקום כדי למנוע סטיה, אך היא לא צריכה לגעת ברכיב רגיש בצד התחתון.
עיוות PCB יכול לגרום לגובה שונה על פני הפאנל. אם אזור אחד של הלוח גבוה או נמוך מהצפוי, לחץ המיקום וגובה ציר Z עלולים להיות לא עקביים. רכיב מסוים עשוי להילחץ חזק מדי, בעוד שאחרים עשויים בקושי לגעת במשחת ההלחמה.
עיוות לוח עשוי להגיע מחומר PCB, חוסר איזון נחושת, מצב אחסון, גודל לוח או מתח תרמי. עבור פאנל דק או גדול, ייתכן שיהיה צורך במתקן מנשא. תקני IPC כגון IPC-A-610 משמשים לעתים קרובות כאסמכתא לקבילות הרכבה אלקטרונית והערכת פגמים גלויים.
הזרבובית היא נקודת המגע הישירה בין מכונת SMT לרכיב. אם הזרבובית לא יכולה לבחור את הרכיב בצורה מאובטחת ומרכזית, שינוי המיקום הופך לסביר מאוד.
זרבובית בלויה עלולה לאבד את השטיחות או יכולת איטום האוויר שלה. פייה מלוכלכת עשויה להכיל שאריות שטף, אבק, חלקיקי הלחמה או חומר דבק על משטח האיסוף. גודל זרבובית שגוי עשוי שלא להתאים לגוף הרכיב, ולגרום לאיסוף לא יציב ולריכוז לא מדויק.
עבור רכיב קטן, מצב הזרבובית הוא קריטי. אם הזרבובית גדולה מדי, היא עלולה לגעת ברכיב סמוך בכיס הסרט. אם הוא קטן מדי, ייתכן שהוא לא מספק מספיק כוח אחיזה. אם קצה הזרבובית פגום, הרכיב עלול להסתובב במהלך תנועת ראש מהירה.
בעיות בוואקום עלולות לגרום לרכיב לעבור בין איסוף למיקום. אם לחץ הוואקום חלש, לא יציב או מתעכב, הרכיב עלול להחליק על קצה הזרבובית. זה מופיע לעתים קרובות כהזזת מיקום אקראית, רכיב שנפל או כשלון זיהוי לסירוגין.
על המהנדסים לבדוק את ערך הזרבובית, מסנן הוואקום, צינור הוואקום, אטם הראש, המפלט וחיישן הוואקום. עקומת ואקום יציבה לרוב שימושית יותר מאשר רק לבדוק אם המכשיר מדווח על אזעקה.

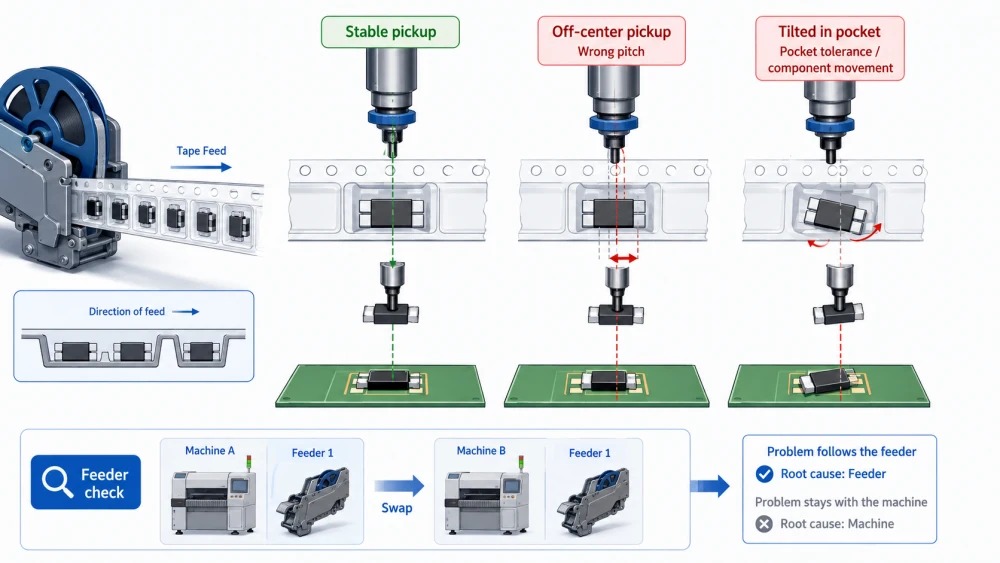

שגיאת מזין היא סיבה מרכזית נוספת לאי-יישור הרכיבים במהלך המיקום. אם הרכיב אינו מוצג כראוי בכיס הקלטת, הזרבובית עלולה להרים אותו מחוץ למרכזו. ייתכן שהמכונה עדיין תציב אותה, אך מיקום הרכיב יכול להזיז או להסתובב.
כאשר גובה ההזנה, התקדמות הקלטת או קואורדינטות האיסוף שגויות, הרכיב לא יישב מתחת למרכז הזרבובית ברגע האיסוף. זה יוצר איסוף לא יציב. מערכת הראייה עשויה לתקן שגיאה קטנה, אך היא אינה יכולה לפתור באופן מלא מצב איסוף מכני גרוע.
הסימנים הנפוצים כוללים שגיאת איסוף חוזרת, רכיב עומד בזווית על הזרבובית, שיעור דחייה גבוה והיסט מיקום המופיע רק על עמדת הזנה אחת. אם הבעיה עוקבת אחר המזין לאחר החלפת מיקומים, כנראה שהמזין הוא גורם השורש.
רכיב מסוים עשוי לזוז בתוך כיס הקלטת לפני האיסוף. זה יכול לקרות עם רכיבים קטנים מאוד, אריזה רופפת, סרט מנשא פגום או רטט במהלך הצמדת מזין. אם הרכיב כבר מוטה או הוסט בכיס, הזרבובית עלולה לתפוס אותו במרכז הלא נכון.
על המהנדסים לבדוק את מתח סרט כיסוי המזין, חיבור גלגל שיניים, כיול מזין, גובה האיסוף ומצב כיס הרכיב. איכות אריזת החומר יכולה להשפיע ישירות על יציבות המיקום.

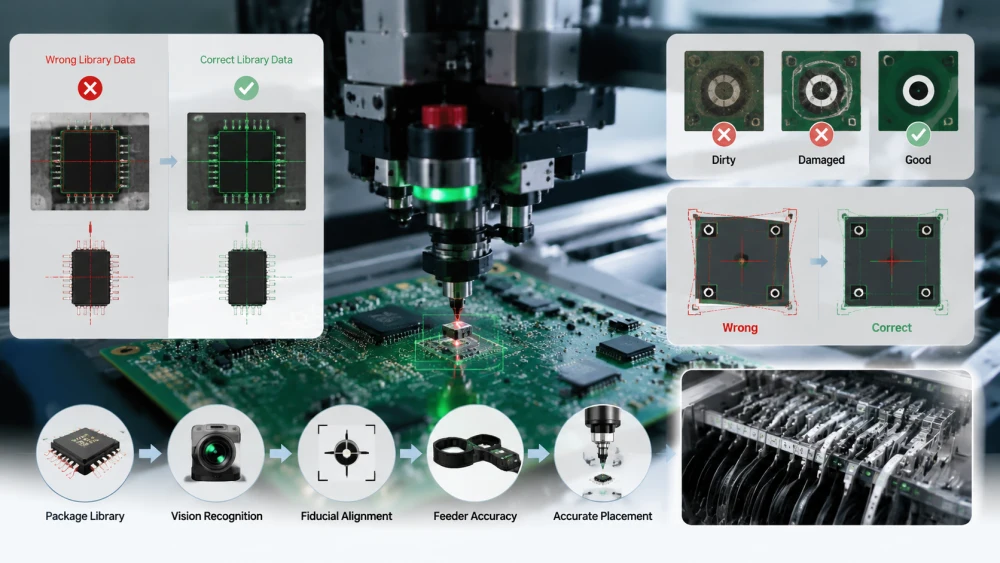

ראיית מכונת SMT נועדה לתקן את מיקום הרכיב לפני הצבתו. עם זאת, אם נתוני הראייה, התאורה, ספריית החבילות או זיהוי הנאמנות שגויים, ייתכן שהמכונה תחשב קיזוז שגוי.
כל רכיב צריך גודל נכון, קו מתאר גוף, מיקום עופרת, עובי, קוטביות ופרמטר זיהוי. אם נתוני ספריית הרכיבים שגויים, ייתכן שהמצלמה תזהה את הקצה או המרכז הלא נכון. לאחר מכן, המכונה עשויה למקם את הרכיב לפי ערך תיקון שגוי.
זה נפוץ לאחר הצגת מוצר חדש, החלפת רכיבים, העתקת ספרייה או עריכת נתונים ידנית. מהנדסים צריכים להשוות את הרכיב בפועל עם נתוני הספרייה, במיוחד עבור סוגי חבילות דומות שנראות כמעט זהות אך בעלות גודל גוף שונה או גיאומטריית עופרת.
אם הלוח מלוכלך, פגום, מעוצב בצורה גרועה או מזוהה בצורה שגויה, כל מערכת הקואורדינטות של הלוח עשויה להשתנות. במקרה זה, רכיבים רבים עשויים להופיע היסט בכיוון דומה. ייתכן שהבעיה אינה בראש המיקום; ייתכן שזו הפניה ליישור הלוח.
לסימנים נאמנים צריכים להיות ניגודיות ברורה, מספיק מרווח והגדרה יציבה של מסכת הלחמה. המכונה צריכה לזהות את נקודת הנאמנות הנכונה בעקביות לפני תחילת ההצבה.
למסגרת רחבה יותר לפתרון בעיות המחברת תסמיני ראייה, הזנה, איסוף וזרבובית, המהנדסים יכולים גם לעיין במדריך זה לבחירה ומקום של SMT.
שינוי מיקום מסוים אינו נגרם על ידי מכונת המיקום עצמה. הרכיב עשוי להיות ממוקם בצורה נכונה, אך מצב הדבקת ההלחמה גורם לו לזוז לפני או במהלך זרימה חוזרת.
אם נפח משחת הלחמה אינו אחיד בין שתי רפידות, הרכיב עשוי להימשך לצד עם כוח הרטבה חזק יותר במהלך זרימה חוזרת. זוהי סיבה שכיחה למצבה, הטיה ותנועת שבבים קטנים.
נפח דבק לא אחיד עשוי לנבוע מחסימת שבלונה, עיצוב שבלונה לקוי, יחס צמצם שגוי, ניקוי לא מספיק, לחץ גרוע במגב או מהירות הדפסה לא יציבה. נתוני SPI יכולים לעזור לאשר אם המשמרת מתחילה לפני השמה או לאחר הזרמה מחדש.
משחת הלחמה חייבת להחזיק את הרכיב במקומו לפני הזרמה מחדש. אם כוח ההדבקה של הדבק חלש, הרכיב עלול לזוז במהלך העברת הלוח, רטט מסוע או מיקום של רכיב סמוך. משחה שנחשפה זמן רב מדי עלולה להתייבש, בעוד שהדבק המאוחסן בצורה שגויה עלולה לאבד את ביצועי ההדפסה וההחזקה היציבים.
צוותי תהליך צריכים לשלוט באחסון הדבק, הפשרה, ערבוב, מרווחי הדפסה וניקוי שבלונות. תקן IPC J-STD-001 הוא אסמכתא שימושית לדרישות תהליך הרכבה חשמלית ואלקטרונית מולחמות.

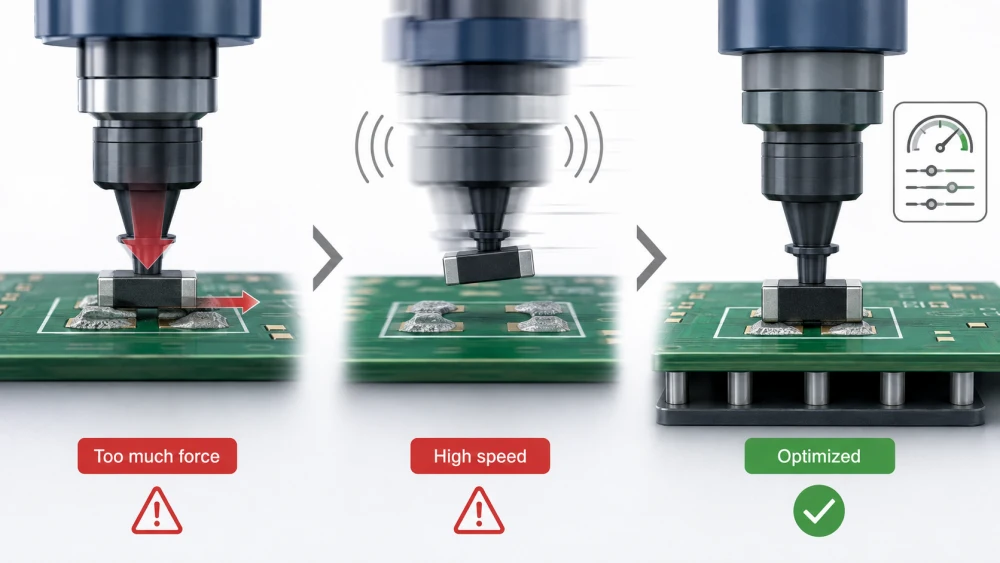

הגדרות המכונה יכולות להשפיע ישירות על דיוק המיקום. תוכנית שפועלת היטב במהירות נמוכה עשויה ליצור היסט במהירות הייצור המלאה אם התאוצה, כוח המיקום או גובה ציר ה-Z אינם ממוטבים.
אם כוח המיקום גבוה מדי, הרכיב יכול להחליק על משחת ההלחמה במקום לנחות בעדינות. זה סביר יותר כאשר משקע הדבק גבוה, הרפידה קטנה או שלרכיב יש משטח תחתון חלק.
כוח מוגזם עלול גם לפגוע ברכיב עדין או ליצור מתח נסתר. מהנדסים צריכים לייעל את כוח המיקום בהתאם לסוג הרכיב, גודל החבילה, תמיכת הלוח ומצב ההדבקה.
מהירות מיקום גבוהה משפרת את התפוקה, אך היא גם מגבירה את הרטט, מתח התאוצה ואת הסיכון לתנועת רכיבים. אם הראש זז באגרסיביות מדי, הרכיב עלול להזיז על הזרבובית לפני המיקום. אם תמיכת הלוח חלשה, מיקום במהירות גבוהה יכול להחמיר את הקיזוז.
גישה מעשית היא להפחית את המהירות באופן זמני במהלך פתרון בעיות. אם המשמרת משתפרת, צוות התהליך יכול להתאים את האצה, רצף המיקום, מצב התמיכה או בחירת הזרבובית לפני החזרה למהירות הייצור המלאה.
לא כל היסט שנראה לאחר זרימה חוזרת הוא שגיאת מיקום. רכיב עשוי להיות מותקן כהלכה לפני הזרמה חוזרת ועדיין לזוז במהלך תהליך החימום.
כאשר הלחמה על רפידה אחת נמסה או נרטבת מהר יותר מהצד השני, מתח פני השטח יכול למשוך את הרכיב מהמרכז. זה נפוץ ברכיבי שבבים קטנים, במיוחד כאשר עיצוב הרפידות, נפח ההדבקה או ההפצה התרמית אינם מאוזנים.
מהנדסים צריכים להשוות בדיקת AOI או מיקרוסקופ לפני זרימה חוזרת עם בדיקה לאחר זרימה חוזרת. אם הרכיב מרוכז לפני זרימה חוזרת אך מוזז לאחר זרימה חוזרת, הסיבה העיקרית היא ככל הנראה תהליך הלחמה, לא דיוק מכונת המיקום.
רכיב הרגיש ללחות עלול להתנהג בצורה בלתי צפויה במהלך זרימה חוזרת אם האחסון והאפייה אינם נשלטים. JEDEC J-STD-033 מספק הנחיה לטיפול בהתקן הרכבה משטח רגיש ללחות ולזרימה חוזרת. בקרת לחות לקויה יכולה להגביר את הסיכון לתהליך, במיוחד עבור חבילת IC, BGA ורכיבים בעלי ערך גבוה.
יש לבדוק גם את הפרופיל התרמי. קצב הרמפה מהיר מדי, חימום לא אחיד או מהירות מסוע לא יציבה עלולים להשפיע על איזון הרטבת הלחמה ויציבות הרכיבים.

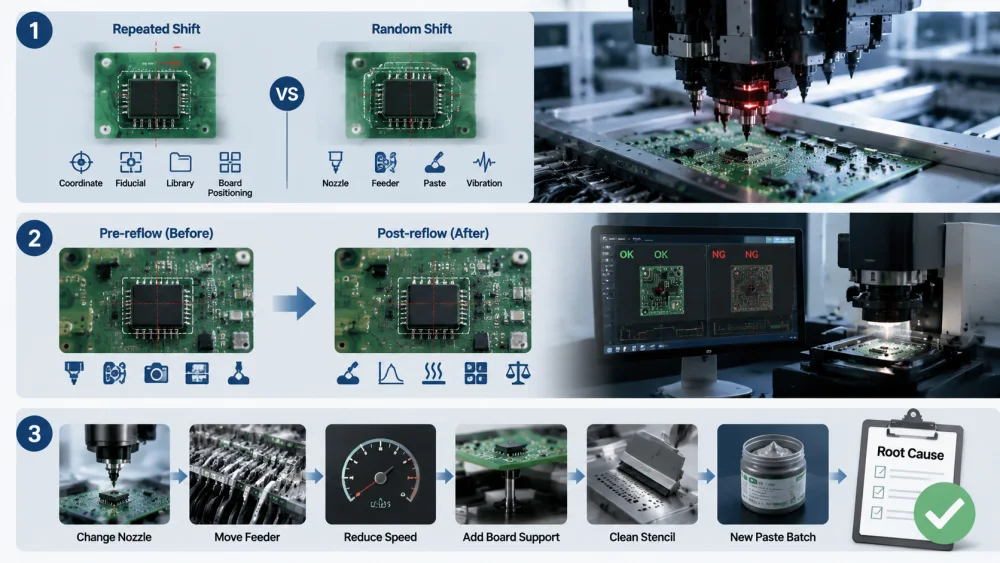

שיטת פתרון תקלות טובה מפרידה בין גורם מכונה לבין גורם חומרי וגורם תהליך. ללא מבנה זה, צוותים עשויים להתאים הגדרות רבות אך לא מצליחים למצוא את הסיבה האמיתית.
אם אותו רכיב עובר לאותו כיוון בכל לוח, הסיבה הסבירה היא קואורדינטת תוכנית, נאמנות, ספריית רכיבים, מיקום לוח או יישור סטנסיל. אם ההסטה מופיעה באופן אקראי, הסיבה הסבירה היא זרבובית, ואקום, מזין, כוח הדבקה של הדבק, רטט בלוח או שינוי בחומר.
ההבחנה הפשוטה הזו עוזרת למהנדסים להימנע מבזבוז זמן. יש להתייחס לקיזוז חוזר כמו בעיית קואורדינטות או הגדרה. יש להתייחס לקיזוז אקראי כאל בעיית יציבות.
בדיקה מוקדמת של זרימה חוזרת היא אחת הדרכים הטובות ביותר לאתר את השלב האמיתי של הכשל. אם הרכיב כבר הוזז לפני הזרמה מחדש, התמקד במכונת מיקום, מזין, זרבובית, ראייה, תמיכת PCB וכוח החזקת הדבק. אם הרכיב משתנה רק לאחר זרימה חוזרת, התמקד בנפח משחת הלחמה, עיצוב רפידות, פרופיל תרמי ואיזון הרטבה.
יש להשתמש ב-AOI, SPI, דוח מיקום מכונה ובדיקת מיקרוסקופ ידנית יחד. מקור נתונים אחד כמעט ולא מספר את הסיפור המלא.
מהנדסים יכולים לבודד את הסיבה על ידי שינוי גורם אחד בכל פעם. לדוגמה, החלף את הזרבובית, הזז את המזין לנתיב אחר, הפחת את מהירות המיקום, הוסף תמיכת PCB, נקה את השבלונה או הפעל אצווה של משחת הלחמה טרייה. אם הפגם בא בעקבות פריט אחד, פריט זה הופך לחשוד החזק ביותר.
שיטה זו איטית יותר מאשר ניחוש, אך היא מייצרת למידת תהליכים אמינה. זה גם עוזר לצוותים לבנות מסד נתונים של גורמים לקיזוז מיקום SMT לייצור עתידי.
שינוי מיקום רכיבי SMT נגרמת בדרך כלל משרשרת של בעיות תהליכיות קטנות, לא תקלה אחת במכונה. הסיבות הנפוצות ביותר כוללות תמיכת PCB חלשה, זרבובית שחוקה, ואקום לא יציב, שגיאת איסוף מזין, נתוני ראייה שגויים, משחת הלחמה לא אחידה, לחץ מיקום מוגזם וחוסר איזון הרטבה בזרימה חוזרת.
על המהנדסים להחליט תחילה אם ההזזה חוזרת על עצמה או אקראית, ולאחר מכן להשוות נתוני בדיקה לפני זרימה חוזרת ולאחר זרימה חוזרת. זה עוזר להפריד בין שגיאת מיקום לתנועת הלחמה. ייצור יציב תלוי בהגדרת מכונה מדויקת, טיפול בחומרים נקיים, הדפסה מבוקרת של משחת הלחמה ותחזוקה שוטפת.
ICT תומך ביצרני אלקטרוניקה עם פתרון SMT מקצועי חד פעמי, כולל תכנון קו SMT, תמיכה בתהליך איסוף ומקום, הלחמה חוזרת, בדיקה, הדרכה והדרכה לפתרון בעיות. עבור מפעלים שרוצים לצמצם ליקויים במיקום ולשפר את יציבות הייצור, תצוגת תהליך שלמה היא לרוב בעלת ערך רב יותר מאשר התאמת פרמטר מכונה אחד בלבד.
הסיבה העיקרית היא בדרך כלל שליטה לא יציבה בתהליך ההשמה. זה עשוי לכלול תמיכת PCB לקויה, מיקום איסוף שגוי, זרבובית בלויה, ואקום חלש, נתוני ראייה שגויים או משחת הלחמה לא אחידה. אם השינוי חוזר באותו כיוון, על המהנדסים לבדוק קואורדינטות של תוכניות, זיהוי נאמנות ונתוני ספריית רכיבים. אם ההזזה היא אקראית, הסיבה היא סביר יותר מצב הזרבובית, יציבות מזין, רטט לוח או כוח הדבקה של הדבק.
השיטה הטובה ביותר היא לבדוק את הלוח לפני ואחרי הזרמה מחדש. אם הרכיב כבר לא במרכז לפני הזרמה מחדש, הבעיה קשורה למיקום, איסוף, ראייה, מזין או תמיכת לוח. אם הרכיב מרוכז לפני זרימה חוזרת אך משתנה לאחר זרימה חוזרת, הבעיה היא ככל הנראה נפח משחת הלחמה, עיצוב רפידות, פרופיל תרמי או חוסר איזון הרטבה. SPI ו-pre-flow AOI שימושיים מאוד להשוואה זו.
כן, משחת הלחמה עלולה לגרום או להחמיר חוסר יישור של רכיבים. אם נפח ההדבקה אינו אחיד, הרכיב עשוי לשבת בזווית או לזוז במהלך זרימה חוזרת. אם כוח ההדבקה של הדבק חלש מדי, הרכיב עלול להזיז במהלך העברת הלוח או רטט לפני הזרמה מחדש. יש לבדוק את אחסון ההדבקה, זמן הפתיחה, ניקוי השבלונות, לחץ ההדפסה ועיצוב הצמצם כאשר מופיע אופסט מיקום יחד עם פגם בהלחמה.
כאשר רק סוג רכיב אחד משתנה, סיבת השורש קשורה לעתים קרובות לאותה חבילה ספציפית. ייתכן שהזרבובית לא תתאים לגוף הרכיב, כיס ההזנה עשוי לאפשר תנועה, ספריית הראייה עשויה להכיל נתוני גודל שגויים, או שעיצוב הרפידה עלול ליצור הרטבת הלחמה לא אחידה. על המהנדסים לבדוק את שרטוט הרכיב, ספריית החבילות, מיקום האיסוף, סוג הזרבובית, מצב המזין וההדבקה עבור המיקום המדויק.
מפעל יכול להפחית קיזוז מיקום SMT על ידי בניית שגרת בקרה יציבה. זה כולל בדיקת בלאי חרירים, ניקוי נתיב ואקום, כיול מזין, אימות ספריית ראייה, שיפור תמיכת PCB, ניטור נתוני SPI והשוואה של AOI לפני זרימה חוזרת עם פגם לאחר זרימה חוזרת. עבור ייצור בנפח גבוה, צוותים צריכים לתעד דפוסי משמרות לפי מיקום רכיב, מספר מזין, מספר חריר ואצוות ייצור. זה הופך את פתרון התקלות למהיר יותר ומונע פגמים חוזרים ונשנים.
העברת רכיבים במהלך מיקום SMT היא אזהרת תהליך מעשית. זה אומר למהנדסים שחלק אחד בשרשרת ההשמה כבר לא יציב מספיק עבור דרישת המוצר. הסיבה עשויה לנבוע מדיוק במכונה, מצגת חומרים, התנהגות הדבקת הלחמה, תמיכה בלוח או איזון זרימה חוזרת.
מפעלים הפותרים את הבעיה באופן שיטתי יכולים להפחית עיבוד חוזר, להגן על עלות החומר ולשפר את אמינות המוצר לטווח ארוך. אם צוות ייצור מתמודד עם היסט חוזר ונשנה של מיקום SMT או תנועה בלתי מוסברת של רכיבים, ICT יכול לעזור לסקור את תהליך קו ה-SMT המלא ולספק תמיכה מעשית מעשית מציוד ועד לאופטימיזציה של התהליך.
