פתרון SMT אוטומטי לחלוטין ליישומי תאורת LED

יישומי PCBA תאורת LED: יעילות נהיגה ודיוק באלקטרוניקה

המעבר הגלובלי לעבר יעילות אנרגיה ומערכות תאורה חכמות הניע את שוק תאורת ה- LED לחזית ייצור האלקטרוניקה. בלב טרנספורמציה זו טמון PCBA תאורת LED (מכלול לוח מעגלים מודפס), שמבטיח אמינות, עמידות וביצועים אופטימליים.

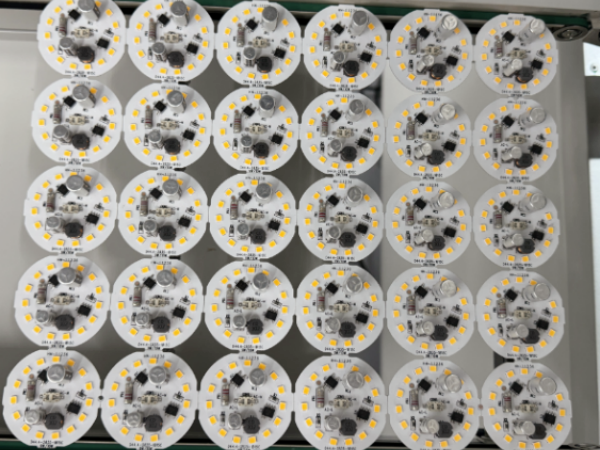

נורת LED PCBA

נורות LED PCBA

LED PCBA חיוני במגוון רחב של מוצרי תאורה, כולל:

• DOB LED PCBA (נהג על לוח) : שילוב כוח יעיל לעיצובים קומפקטיים ויעילים.

• עדשת LED PCBA: מציעה שליטה אופטית מדויקת לפנסי רחוב ותאורה אדריכלית.

• תאורת לוח PCBA: מיועדת להארה אחידה במרחבי מסחר ומגורים.

• D PCBA של Ownlight ונורה: משמש בתקרת יעילות גבוהה ותאורה לשימוש כללי.

• Streetlight PCBA: מהונדס כדי לעמוד בדרישות אמינות חיצוניות מחמירות.

בין אם זה מיועד לפנסי רחוב, נורות, פנסים או לוחות, האיכות והדיוק של PCBAs LED משפיעים ישירות על תוחלת חיי המוצר ועל יעילות האנרגיה. עבור היצרנים, הבטחת ייצור PCBA בעל נפח גבוה, בעל דיוק גבוה, חיוני להישאר תחרותי בענף תאורת ה- LED.

פתרונות מפעל חכמים של I.C.T לייצור תאורת LED מלא

קח את הייצור בפועל של מוצרי LED כדוגמה: הגודל המרבי של המוצר הוא 510 מ'מ * 330 מ'מ; על פי מידע המוצר היה והצרכים של התהליך בפועל, עבור הלקוחות להגדיר את שורת התוכנית הבאה, תוך התחשבות בקשיים בתהליך הייצור וביעילות.

כדי לענות על הצרכים המגוונים של ייצור PCBA תאורת LED , I.C.T מציעה פיתרון SMT אוטומטי לחלוטין עם אפשרויות תצורה מהירות גבוהה, דיוק גבוה וגמישות ביותר.

✔️ זרימת תהליכי SMT:

• הדפסת הדפסת הלחמה → בדיקת הדפסה → מיקום רכיב → הלחמה מחדש → בדיקה אופטית

✔️ זרימת תהליכי הרכבה לעדשות:

• מחלקת דבק UV על PCBA → הרכבה לעדשות → ריפוי דבק UV

✔️ זרימת תהליכי ציפוי:

• יישום ציפוי קונפורמי ב- PCBA → בדיקת UV → ריפוי UV

✔️ זרימת תהליך הרכבת נורת LED:

• הרכבת נורת LED → מבחן הזדקנות → אריזה סופית

תצורת קו SMT

• מטען לוח ————————————————— טעינה של PCB

• מדפסת הדבקת הלחמה ———————————— הדפסת הדפסת הלחמה

• מסוע PCB —————————————————— העברת PCB

• SPI (בדיקת הדבקת הלחמה) ———————— הלחמה הדבקת בדיקת איכות

• דחה את המסוע —————————————— - העברת מיון PCB

• מכונת פיק ומקום - --————————— - מיקום רכיב

• מסוע ——————————————————— העברת PCB

• תנור מחדש מחדש ————————————————— הלחמה מחדש

• מסוע קירור —————————————— - העברת קירור PCB

• AOI (בדיקה אופטית אוטומטית) ——— בדיקה אופטית

• NG/OK PROODYER —————————————— איסוף PCB (מעבר/כישלון מיון)

בהתבסס על פריסת המפעל והשיפוץ של הלקוח, בידינו את סידור קו הייצור כדי למזער את השינויים בקווי החשמל העיקריים, צינורות אספקת האוויר ותעלות אוורור פליטה. תוך כדי הבטחת פריסה כוללת נעימה מבחינה אסתטית, שקלנו גם נראות עבור שבילי המבקרים, ומאפשרים ללקוחות להתבונן בבירור בסביבת הייצור. כתוצאה מכך, קו ה- SMT, קו הרכבה של עדשות, קו ציפוי וקו הייצור נורת LED הותאמו בקפידה והונחו מחדש בהתאם.

הקצאת כוח אדם

בהתבסס על תצורת קו הייצור ודרישות המוצר, הקצאת כוח האדם עבור כל השורה היא כדלקמן:

• מהנדסים : 2

• מפעילים : 8–10 (SMT וציפוי והרכבה)

• צוות בקרת איכות (QC) צוות : 5 (SMT וציפוי והרכבה)

ניתן להתאים באופן גמיש את המספר בפועל של אנשי הצוות בהתאם לסוגי מוצרים ספציפיים ודרישות הייצור.

נתוני פתרונות

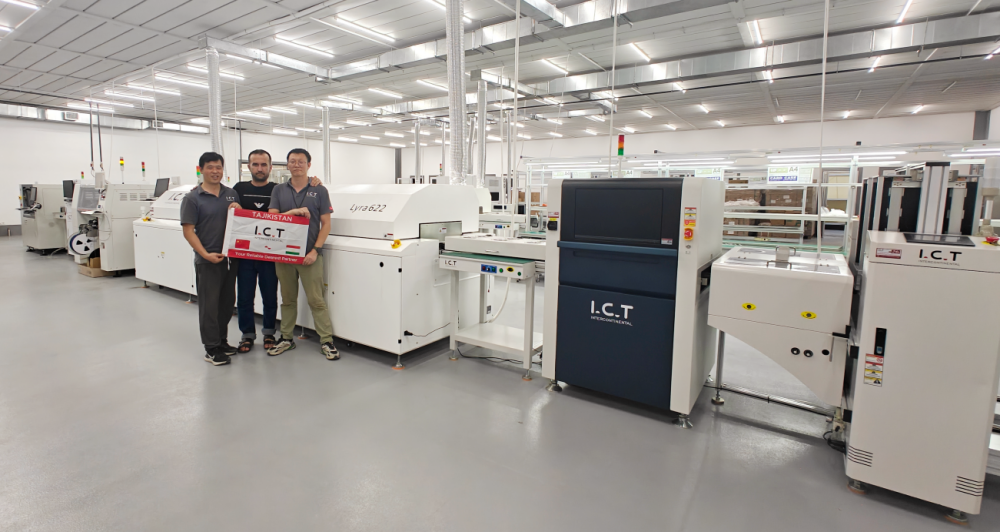

קו ייצור תאורת LED - קטעי מפעל אמיתיים

צפו כיצד קו ה- SMT האוטומטי של I.C.T מעצב את העתיד של ייצור LED:

התגברות על אתגרים טכניים בייצור PCBA LED

מוצרי LED מגיעים לרוב עם דרישות גבוהות לדיוק, אמינות ותאימות רכיבים מגוונים. פיתרון מפעל חכם I.C.T מטפל ישירות באתגרי הייצור הגדולים ביותר בתעשייה:

1. הרכבה מדויקת

מיקום דיוק גבוה (± 30 מיקרומטר) באמצעות מכונות איסוף ומקום יפניות וקוריאניות מבטיח חרוזי LED והעדשות מותקנות במדויק על PCB.

2. גיוון רכיבים

כדי לטפל בגדלי וצורות רכיבים מגוונים, פתרונות מכונה כפולה (Juki + Hanwha) מאפשרים לעבד ביעילות רכיבים עדינים וגם מגושמים.

3. הדבקת הדפסת הלחמה

מדפסות מדויקות ומיזוג הדבקה (התחממות וערבוב צנטריפוגלי) מבטיחים הדפסת סטנסיל אופטימלית ומומים מינימליים.

4. אמינות הלחמה מחדש

התנור Lyra622 מחדש מציע פרופילים תרמיים אחידים והעברת חום עדינה להגנה על רכיבים רגישים.

5. ניהול פיזור חום

ההשתלה הדרגתית בתנור מחדש והפצת אוויר חם לולאה קטנה ממזערת את ההלם התרמי במהלך ההלחמה.

6. יעילות ייצור

קווי ייצור מותאמים אישית תואמים את מורכבות המוצרים השונים, עלות איזון ותפוקה.

7. אבטחת איכות

הקו מצויד במכונות SPI ו- AOI, הקו מבטיח איכות מוצר עקבית בכל שלב.

8. סביבה מבוקרת

הגדרת חדר נקייה בעקבות תקני ISO 14644 עם בקרת טמפרטורה (24 ± 2 מעלות צלזיוס) ולחות (40%–60%) מבטיחה תנאי תהליך מיטביים.

שותף עם I.C.T - ספק הפתרונות ה- PCBA האמין שלך LED

עם עשרות שנים של מומחיות בטכנולוגיית SMT ופתרונות יישומי LED, I.C.T מחויבת לספק שירותים אמינים ומקומיים ללקוחות ברחבי העולם. בין אם אתם מייצרים נורות LED בעלות ביצועים גבוהים, פנסי פאנל או פנסי רחוב חכמים, הפיתרון האוטומטי המלא שלנו מציע את הדיוק, המדרגיות והתמיכה הדרושים לכם בכדי להוביל את שוק התאורה.

צור איתנו קשר עכשיו כדי להתאים אישית את קו הייצור של LED PCBA >>
