פגמים נפוצים במיקום SMT מגיעים בדרך כלל מאיסוף לא יציב, נתוני רכיבים לא מדויקים, זיהוי ראייה חלש, הצגת מזין לקויה או בעיות תמיכה בלוח. בקו SMT מהיר, אפילו היסט קטן במזין, בזרבובית, בתמיכת ה-PCB או בקואורדינטת המיקום יכול להפוך לפגמים גלויים כגון הסטת רכיב, מצבה, רכיב חסר, סיבוב, שגיאת קוטביות או מיקום חלק שגוי.
מאמר זה מסביר את הליקויים הנפוצים ביותר במיקום SMT, מדוע הם קורים וכיצד מהנדסים יכולים לתקן אותם מבלי להחליש את בקרת האיכות. הוא נכתב עבור מנהלי ייצור, מהנדסי תהליכי SMT, צוותי תחזוקה ובעלי מפעלים שרוצים פתרונות מעשיים של פגמים בהרכבת SMT המשפרים את התפוקה, מפחיתים את העיבוד מחדש ומייצבים את הייצור.
תוֹכֶן הָעִניָנִים
מפעלים רבים מגיבים לליקויים במיקום על ידי שינוי פרמטרי מכונה תחילה. זה יכול לפעמים לעזור, אבל זה יכול גם להסתיר את הבעיה האמיתית. שיטה טובה יותר היא לזהות את סוג הפגם, להתחקות מהיכן הוא מתחיל, ולאחר מכן לתקן את הסיבה הפיזית או הקשורה לנתונים.
פגמים שונים יכולים להיראות דומים אך מגיעים מסיבות שונות. רכיב שהוסט עשוי לנבוע מתמיכת PCB לקויה, קואורדינטת מיקום שגויה, בלאי חרירים, רטט מוגזם בלוח או תנועה של משחת הלחמה. רכיב מסובב עשוי לנבוע משגיאת איסוף מזין, נתוני חבילה שגויים, חוסר יציבות בוואקום או תאוצה גבוהה. רכיב חסר עלול לנבוע מבעיות בכיס מזין, חסימת זרבובית, דליפת ואקום או דחיית ראייה.
כאשר צוותים מתארים פגם כ"מיקום גרוע", הם מאבדים את כיוון פתרון הבעיות. דוח פגמים שימושי צריך לזהות את סוג הפגם, התייחסות הרכיב, גודל החבילה, חריץ ההזנה, מזהה הזרבובית, ראש המכונה, מיקום ה-PCB, זמן הייצור וחלקת החומר. זה הופך את הבעיה לניתנת למעקב.
לא כל פגם במיקום נגרם על ידי מכונת הבחירה והמקום. הדפסת משחת הלחמה, עיוות PCB, תמיכת לוח, אריזת רכיבים, בקרת לחות ופרופיל זרימה חוזרת יכולים כולם להשפיע על איכות המיקום הסופית. לדוגמה, רכיב עשוי להיות ממוקם בצורה נכונה אך לזוז מאוחר יותר בגלל הפקדה לקויה של הדבק או רטט במהלך ההעברה.
על המהנדסים לבדוק האם הפגם גלוי מיד לאחר ההצבה או רק לאחר הזרמה מחדש. אם הרכיב כבר הוסט לפני הזרמה מחדש, הבעיה קשורה ככל הנראה למיקום, איסוף, תמיכה בלוח או נתוני מכונה. אם הרכיב משתנה לאחר זרימה חוזרת, נפח משחת הלחמה, עיצוב הרפידות, איזון תרמי או פרופיל זרימה חוזרת עשויים להזדקק לבדיקה מעמיקה יותר.

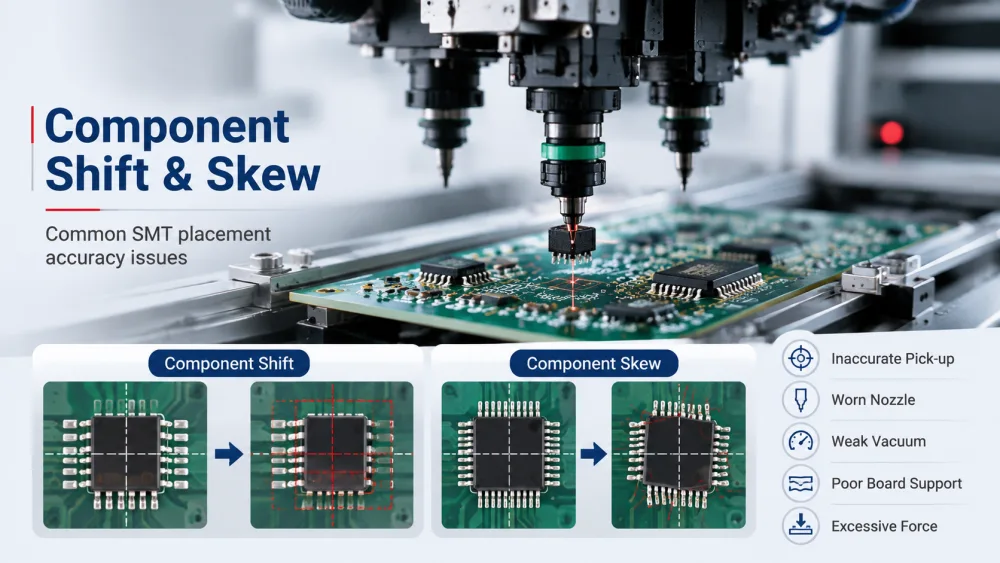

תזוזה והטיה של רכיבים הם בין הבעיות הנפוצות ביותר בהצבת רכיבי SMT. רכיב מוזז מוזז ממרכז הכרית. רכיב מוטה מסובב מעט או מונח בזווית. שני הפגמים יכולים להפחית את איכות מפרק ההלחמה וליצור סיכון חשמלי או מכני.
העברת רכיבים מתחילה לעתים קרובות עם איסוף לא יציב או תמיכת לוח לא יציבה. אם הזרבובית לא קוטפת את הרכיב במרכזו, החלק עלול להטות במהלך התנועה. אם ה-PCB אינו נתמך היטב, הלוח עשוי להתכופף במהלך המיקום. אם כוח המיקום גבוה מדי, רכיב קטן יכול להחליק על משחת הלחמה.
הסיבות השכיחות כוללות מיקום איסוף לא מדויק, קצה הזרבובית שחוק, גודל זרבובית שגוי, ואקום חלש, גובה רכיב שגוי, הידוק לקוי של PCB, עיוות לוח, כוח מיקום מוגזם או קואורדינטת מיקום שגויה. עבור רכיבי שבבים קטנים, אפילו היסט מזין קטן יכול ליצור שינוי מיקום שניתן לחזור עליו.
בעיות אלו קשורות בדרך כלל לדיוק והיציבות של מכונת הבחירה והמקום SMT . מערכת מיקום שהוגדרה כהלכה עם ראייה מדויקת, בקרת הזנה יציבה ובקרת תנועה מדויקת יכולה להפחית משמעותית בעיות בהזזה והטיה של רכיבים.
הצעד הראשון הוא לאשר אם הפגם נובע מרכיב אחד, מזין אחד, זרבובית אחת או מיקום לוח אחד. אם הפגם בא בעקבות מזין אחד, בדוק את כיול המזין, גובה הקלטת, קילוף סרט הכיסוי, קואורדינטת האיסוף ומתח הסליל. אם הוא עוקב אחר זרבובית אחת, בדוק את ניקיון הזרבובית, בלאי, חסימת חור בוואקום ומרכז הזרבובית.
אם הפגם מופיע באזור PCB אחד, בדוק את תמיכת הלוח, שטוחות הפאנל, מצב המהדק, זיהוי נאמנות ועיצוב הרפידות המקומי. יש לאמת את קואורדינטת המיקום מול מרכז הכרית האמיתי, לא רק מול נתוני התוכנית. יש לבדוק גם את לחץ המיקום, במיוחד עבור רכיבים פסיביים קטנים וחבילה עדינה.
מצבה היא פגם שבו קצה אחד של רכיב שבב מתרומם במהלך זרימה חוזרת, ומשאיר את החלק עומד בחלקו זקוף. למרות שמצבה מופיעה לאחר הזרמה מחדש, יש לה לעתים קרובות שורשים בדיוק המיקום, איזון משחת הלחמה, גיאומטריה של הרכיבים והתנהגות תרמית.
מצבה מתרחשת בדרך כלל כאשר כוח ההרטבה בצד אחד של רכיב קטן מתחזק מהצד השני במהלך זרימה חוזרת. נפח משחת הלחמה לא אחיד, גודל רפיד לא שווה, חימום לא אחיד, היסט רכיבים ומהירות הרטבה שונה של רפידות יכולים לתרום. רכיבים פסיביים קטנים מאוד רגישים יותר מכיוון שהמסה הנמוכה שלהם מקלה עליהם להרמה.
שגיאת מיקום יכולה להפוך את המצבה לסיכוי גבוה יותר. אם רכיב ממוקם קרוב יותר לרפידה אחת מהשנייה, צד אחד עלול להירטב ראשון ולמשוך את החלק כלפי מעלה. זו הסיבה שפתרון תקלות מצבות לא צריך להתמקד רק בתנור.
המדפסת, מכונת ההצבה, עיצוב ה-PCB ופרופיל הזרימה מחדש כולם חשובים. הדפסת משחת הלחמה יציבה ממדפסת משחת הלחמה מדויקת חשובה גם להפחתת נפח הלחמה לא אחיד שעלול להוביל לליקויים במצבה.
מהנדסים צריכים לבדוק תחילה את הדפסת משחת הלחמה. משקעי הדבק צריכים להיות מאוזנים, נקיים ועקביים. עיצוב הצמצם של השבלונה צריך להתאים לחבילת הרכיב ולפריסת הרפידות. יש לבדוק את גודל רפידת PCB ואת עיצוב מסכת הלחמה אם מצבה חוזרת על אותו מציין ייחוס על פני אצוות.
יש לבדוק גם את דיוק המיקום. הרכיב צריך לשבת באופן שווה על פני שתי הרפידות, עם הגובה והלחץ הנכונים. להתייחסויות לתהליכים, תקני IPC כגון IPC J-STD-001 ו-IPC-A-610 שימושיים להבנת ציפיות הבקרה והקבלה של תהליך הרכבה. הם לא מחליפים פתרון בעיות במפעל, אבל הם עוזרים לצוותים להשתמש בשפה איכותית עקבית.

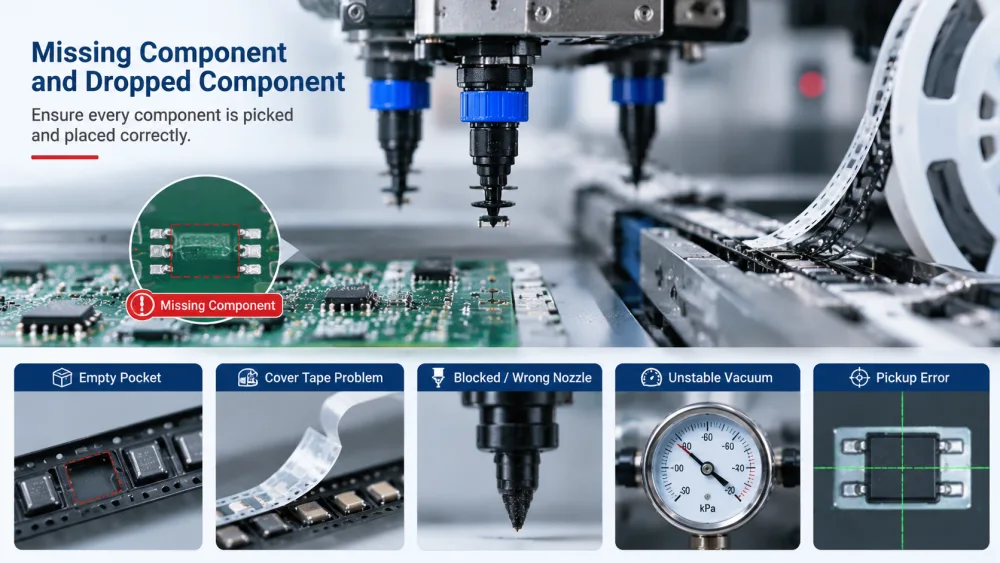

רכיב חסר פירושו שהחלק אינו קיים במיקום ה-PCB הצפוי שלו. רכיב שנפל אומר שהחלק נבחר אך אבד לפני המיקום. פגמים אלה יכולים לעצור את הייצור, להגביר את עומס הבדיקה וליצור סיכון איכות רציני אם הם יחמקו מזיהוי.
רכיב חסר ונפל נובע לרוב מכשל באיסוף. ייתכן שהמזין לא יציג את הרכיב בצורה נכונה, הזרבובית עלולה להיכשל באטימה, או שרמת הוואקום עלולה להיות לא יציבה. אם המכונה תזהה את הכשל, היא עלולה לדחות את הרכיב. אם הגדרות הזיהוי חלשות, הפגם עלול להגיע ללוח.
הסיבות האופייניות כוללות כיס ריק, סרט כיסוי מושך את הרכיב ממקומו, איכות שחבור ירודה, גובה מזין שגוי, חלקי הזנה בלויים, זרבובית חסומה, גודל זרבובית שגוי, דליפת ואקום, מסנן מלוכלך, האצת ראש מוגזמת או גובה איסוף שגוי. רכיב קטן וקל משקל יכול גם להיצמד למשטחי סרט או זרבובית בגלל מטען סטטי.
השיטה הטובה ביותר היא לעקוב אחר שרשרת האיסוף ממזינה לראש המיקום. על המהנדסים לבדוק את הצמדת הזנה, יציבות הכיס, קילוף סרט הכיסוי, קואורדינטת האיסוף, סוג הזרבובית, ניקיון הזרבובית, ערך הוואקום ותוצאת זיהוי הרכיבים. אם יומן המכשיר מראה שגיאת איסוף חוזרת מחריץ אחד, יש לבדוק תחילה את מצגת המזין והקלטת.
אם הבעיה מופיעה על פני מזינים שונים אך בעקבות זרבובית או ראש אחד, יש לבדוק את הזרבובית ומעגל הוואקום. צוותי תחזוקה צריכים לנקות את הזרבובית, לבדוק את נתיב הוואקום, לבדוק מסננים ולוודא אם ערך הוואקום תואם לקו הבסיס הרגיל. להיגיון אבחוני רחב יותר, צוותים יכולים לעיין במדריך זה לבחירה ומקום SMT כדי לחבר תסמיני איסוף, ראייה, הזנה ומיקום.
סיבוב שגוי, רכיב התהפך ושגיאת קוטביות הם פגמים במיקום SMT בסיכון גבוה מכיוון שהם עשויים לעבור בדיקה ויזואלית אם הסימן קטן או מוסתר. הם חשובים במיוחד עבור דיודה, LED, IC, מחבר, קבל אלקטרוליטי וחבילה מקוטבת.
פגמי כיוון נובעים לרוב מנתוני ספריית חבילה שגויים, כיוון טעינת מזין שגוי, סימן קוטביות לא ברור, זיהוי ראייה לקוי או סיבוב רכיבים במהלך האיסוף. ספריית רכיבים מועתקת יכולה גם ליצור בעיות אם החבילה דומה אך לא זהה.
לדוגמה, ללד עשוי להיות סימן קוטביות עדין שזקוק לתאורה ספציפית. למחבר עשויה להיות צורה אסימטרית שחייבת להיות מוגדרת כהלכה בנתוני החבילה. רכיב יכול גם להסתובב במהלך תנועה אם אזור המגע של הזרבובית קטן מדי או אטם הוואקום חלש.
על המפעלים לאמת את כיוון הרכיב במהלך בדיקת המאמר הראשון ולאחר כל טעינה מחדש של מזין. נתוני ספריית החבילות צריכים לכלול גודל גוף נכון, הגדרת קוטביות, צורת זיהוי, מרכז איסוף, גובה רכיב וסובלנות סיבוב מותרת. יש לבדוק את תמונת המצלמה האמיתית לפני הרחבת הסובלנות.
כיוון טעינת המזין צריך להיות סטנדרטי עם הוראות מפעיל ברורות. עבור רכיב מקוטב, צוות התהליך צריך להשתמש בתמונות עזר או בציורי כיוון בקו. יש לבדוק את תאורת הראייה וכיול המצלמה כאשר קשה לזהות סימנים. המטרה היא לא רק לגרום למכונה לקבל יותר רכיבים, אלא להפוך את ההכרה לאמינה יותר.
לאחר המיקום, בדיקת AOI יכולה לעזור לאמת את מיקום הרכיב, זווית הסיבוב, הקוטביות וחלקים חסרים לפני שהמוצרים עוברים לתהליך הבא.

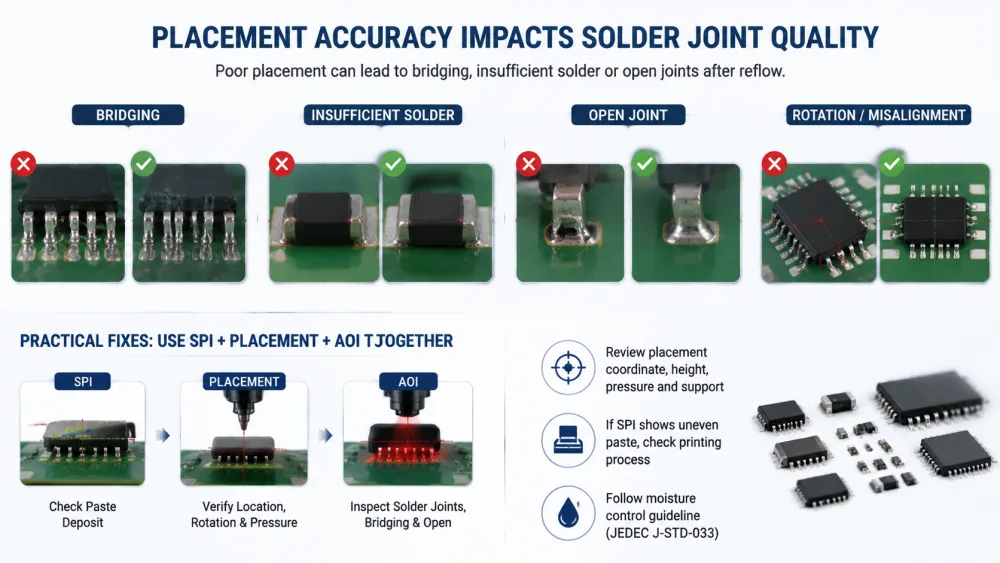

גישור, הלחמה לא מספקת ומפרק פתוח נדונים לעתים קרובות כפגמים בהלחמה, אך דיוק המיקום יכול להשפיע על כולם. רכיב המונח מחוץ לרפידה, מוטה, לחוץ עמוק מדי או יושב על משחה לא אחידה עלול ליצור בעיות במפרק הלחמה לאחר הזרמה חוזרת.
אם רכיב מוזז לצד אחד, הלחמה עלולה לגשר בצד הצפוף ולהיות בלתי מספקת בצד הנגדי. אם רכיב בעל עופרת מסובב או אינו מיושר עם הרפידה, ייתכן שחלק מהלידים לא יירטבו כראוי. אם כוח המיקום גבוה מדי, משחת הלחמה עלולה להידחק ולהגביר את הסיכון לגישור.
IC, QFN, מחבר ורכיב פסיבי קטן רגישים במיוחד. גם כאשר מכונת ההצבה לא מדווחת על שגיאה, חיבור ההלחמה הסופי עלול להיכשל אם הפקדת ההדבקה, עיצוב הרפידות ומיקום המיקום אינם מיושרים כמערכת.
מהנדסים צריכים להשוות נתוני SPI, מיקום ו-AOI יחדיו. אם SPI מראה הדבקה טובה אך AOI מראה גשר חוזר ברכיב אחד, יש לבדוק את קואורדינטת המיקום, הסיבוב, גובה הרכיב, הלחץ והתמיכה. אם SPI כבר מראה הדבקה לא אחידה, ייתכן שסיבת השורש היא הדפסה ולא מיקום.
עבור רכיבים רגישים ללחות, גם האחסון ובקרת חיי הרצפה חשובים. JEDEC J-STD-033 הוא אסמכתא חשובה לטיפול במכשירים רגישים ללחות/זרימה חוזרת. טיפול טוב בחומרים אינו יכול לתקן מיקום שגוי, אך הוא עוזר למנוע בעיות זרימה חוזרת ואמינות רחבות יותר.
הפתרונות היעילים ביותר של פגמים בהרכבה SMT פועלים לפי עיקרון פשוט: מצא אם הפגם עוקב אחר הרכיב, המזין, הזרבובית, ראש המכונה, מיקום ה-PCB, מגרש החומר או התוכנית. ברגע שהתבנית ברורה, התיקון הופך להרבה יותר קל.
עבור מפעלים עם בעיות מיקום SMT חוזרות ונשנות, סקירת מערך קו הייצור המלא של SMT היא לרוב יעילה יותר מאשר התאמת פרמטר אחד של מכונה.
אם אותו פגם מופיע על רכיב אחד על פני PCB רבים, בדוק את נתוני הרכיב, המזין, הזרבובית ואריזת החומר. אם הפגם בא בעקבות חריץ מזין אחד, בדוק את כיול המזין, כיס הקלטת, נתיב סרט הכיסוי והחבור. אם הוא עוקב אחר זרבובית אחת, בדוק את בלאי הזרבובית, זיהום, ואקום וכיול. אם הוא מופיע רק באזור PCB אחד, בדוק פיני תמיכה, עיוות לוח, נתוני נאמנות וקואורדינטות מיקום מקומיות.
שיטה זו מונעת התאמה אקראית. זה גם עוזר לצוותים להימנע משינוי פרמטרים רבים מדי בבת אחת. כשעורכים יותר מדי שינויים ביחד, קשה לדעת איזה תיקון פתר את הבעיה בפועל.
רשימת פגמים שימושית למיקום SMT צריכה לכלול:
סוג הפגם והמיקום על ה-PCB.
חבילת רכיבים, ייחוס ייחוס ומגרש חומר.
חריץ מזין, מצב מזין והצגת סרט.
מזהה זרבובית, גודל זרבובית, ניקיון וערך ואקום.
ראש המכונה, כוח המיקום, גובה האיסוף והגדרת התנועה.
תמונת חזון, תאורה, סובלנות ונתוני ספריית חבילות.
תמיכת PCB, מצב מהדק, זיהוי נאמנות ושטוח לוח.
תוצאת SPI ו-AOI לפני ואחרי תיקון.
על המפעלים לרשום את הסיבה הסופית שאושרה ולעדכן את העבודה הסטנדרטית. זה הופך את פתרון התקלות לידע תהליך במקום כיבוי אש חוזר.

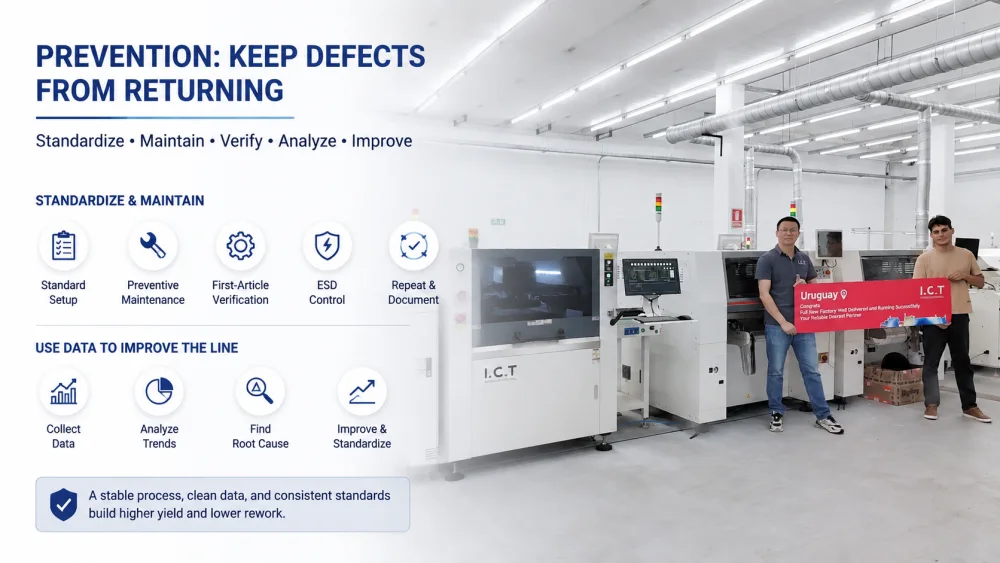

פתרון פגם אחד הוא שימושי, אך מניעת ליקויים חוזרים היא בעלת ערך רב יותר. ייצור SMT יציב תלוי בהגדרה סטנדרטית, תחזוקה מונעת, אימות מאמר ראשון, משמעת מפעיל וסקירת נתונים.
כיול מזין, ניקוי חרירים, בדיקת ואקום, כיול מצלמה, הגדרת פיני תמיכה ובדיקת מאמר ראשון צריכים להיות חלק מבקרה ייצור שגרתית. בדיקות אלו לא אמורות להיות תלויות רק בניסיון המפעיל האישי. יש לתעד אותם ולחזור על עצמם בעת החלפת מוצר, טעינת מזין מחדש ותחזוקה.
יש לשקול בקרת ESD מכיוון שסטטי יכול להשפיע על הטיפול ברכיבים קטנים ועל יציבות האיסוף. מסגרת של איגוד ESD ANSI/ESD S20.20 היא אסמכתא שימושית לבניית תוכנית בקרת ESD סביב מכשירים אלקטרוניים רגישים.
ליקויים במיקום צריכים להיבדק לפי מגמה, לא רק לפי אירוע בודד. מפעל צריך להשוות את שיעור הפגמים לפי מוצר, חבילת רכיבים, מכונה, מזין, זרבובית, משמרת וחלקת חומר. אם בעיה חוזרת על עצמה, הצוות צריך לשפר את כלל ההגדרה או התחזוקה הסטנדרטיים.
