RX-7R |JUKI Pcb Assembly Line Pick And Place Machine מיצרן סין

JUKI RX-7R Pcb Line Pick and Place Machine

מבוא

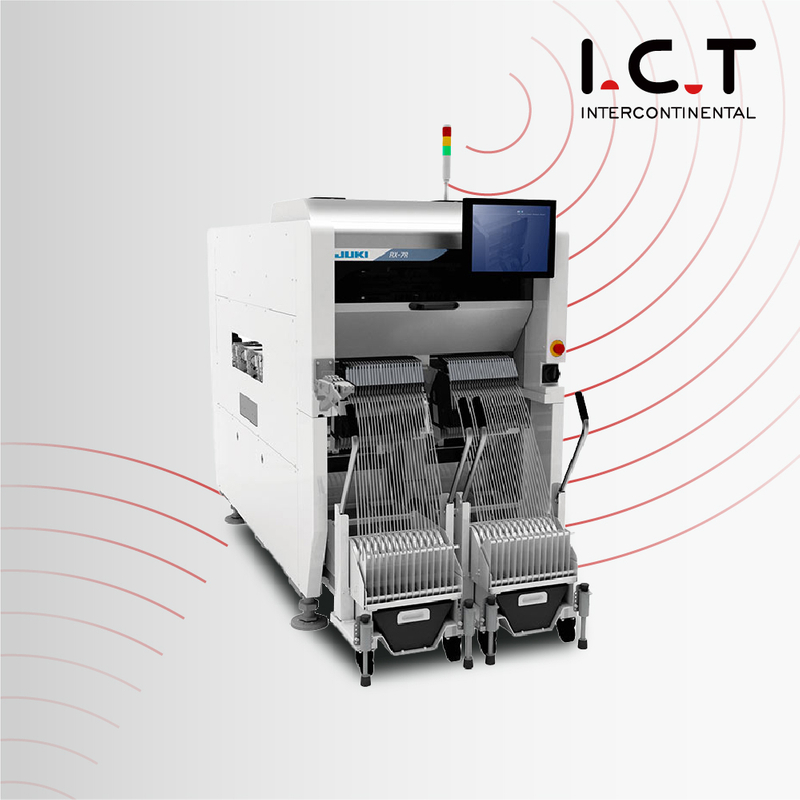

JUKI-RX-7R-Compact-Modular-Mounter

JUKI Pick and Place Machine

התקנה מודולרית קומפקטית במהירות גבוהה

מהירות גבוהה מתקדמת ודיוק גבוה הופכים את ה-RX-7R למתקן מודולרי פרודוקטיבי בסופו של דבר עם העיצוב העדכני ביותר של שני מסלולים כפולים.

השג פרודוקטיביות שטח גבוהה עם עיצוב קטן וקל יותר - רוחב המכונה הוא 988 מ'מ בלבד!

תפוקה גבוהה

גמישות גבוהה

איכות גבוהה

תכונה

JUKI Pick and Place Machine

מצלמת מרכוז עם ראש

זיהוי מצבות, נוכחות/היעדרות של רכיבים ורכיבים הפוכים.

פרודוקטיביות סופר-גבוהה

ראש סופר רוטרי, ראשי מיקום מקבילים ומסוע כפול נתיבים

חיבור מודולרי קומפקטי במהירות גבוהה RX-7R
		(ראש P16S×P16S)	(ראש P16S×P8)	(ראש P8×P8)
גודל לוח	מסוע חד נתיב	50×50~510 מ'מ×450 מ'מ
	מסוע חד נתיב מצב יחיד	50×50~510 מ'מ×450 מ'מ
	מסוע חד נתיב מצב כפול	50×50~510 מ'מ×250 מ'מ
גובה רכיב		3 מ'מ	3 מ'מ (ראש P16S)	10.5 מ'מ
			10.5 מ'מ (ראש P8)
גודל הרכיב		03015~5 מ'מ	03015 ~ 5 מ'מ (ראש P16S)	0603~25 מ'מ
			0603 ~ 25 מ'מ (ראש P8)
מהירות מיקום (אופטימלית)	שְׁבָב	75,000	54,900 CPH	34,800 CPH
	IC	-	6,400 CPH	12,800 CPH
דיוק מיקום	שְׁבָב	±0.04 מ'מ (Cpk≥1)
	IC	-	±0.04 מ'מ
קיבולת מזין		עד 56
ספק כוח		3 פאזי AC200V,220V-430V
כוח לכאורה		2.3kVA
לחץ אוויר הפעלה		0.5±0.05MPa
צריכת אוויר (סטנדרטי)		20L/ANR (בזמן פעולה רגיל)
מידות מכונה (ב x D x H)		998×1,895×1,530 מ'מ	998×1,895×1,530 מ'מ
מסה (בערך)		בערך 1,820 ק'ג

* צור קשר עם I.C.T לפרטים

שאלות נפוצות:

ש: מהי מכונת בחירה ומקום SMT?

מכונת בחירה ומקום SMT היא מכשיר אוטומטי המשמש בייצור אלקטרוניקה כדי למקם במדויק רכיבי הרכבה משטחים (SMDs) על גבי לוחות מעגלים מודפסים (PCB).

ש: כיצד פועלת מכונת איסוף ומקום?

הוא משתמש בזרועות רובוטיות המצוידות בחרירי ואקום כדי לאסוף SMDs ממזינים ולהציב אותם במדויק על גבי PCB בהתאם לפריסה העיצובית.

ש: אילו סוגי רכיבים ניתן למקם עם מכונות בחירה ומקום SMT?

מכונות בחירה ומקום SMT יכולות להתמודד עם מגוון רחב של רכיבים, כולל נגדים, קבלים, מעגלים משולבים (ICs), דיודות ועוד.

ש: מהי מהירות ההצבה של מכונות אלו?

מהירויות המיקום יכולות להשתנות בהתאם לדגם.

פרטים נוספים, צרו קשר עם I.C.T
