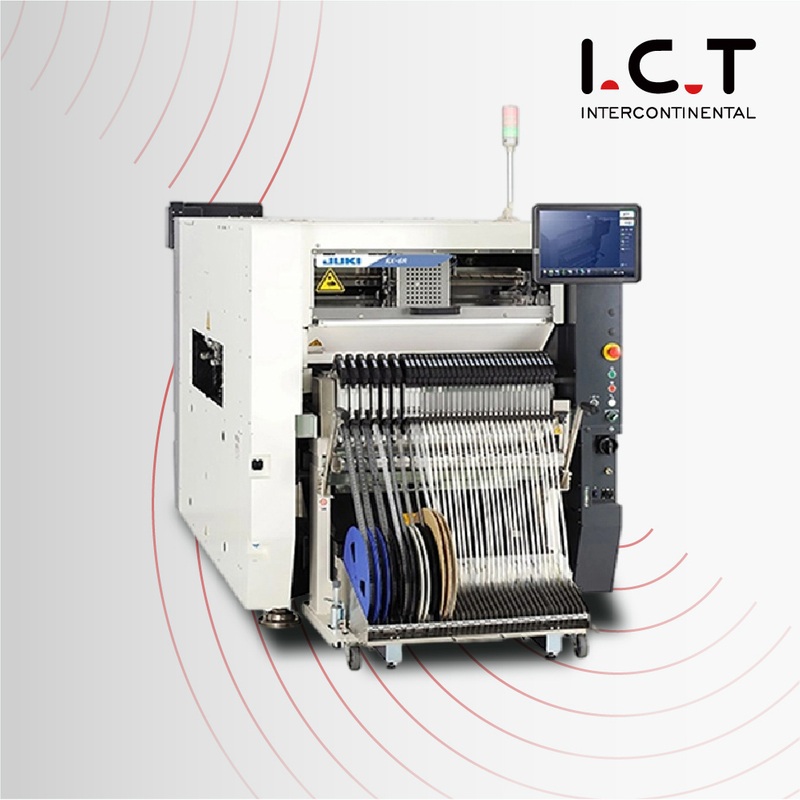

RX-6R |JUKI High Speed Automatic Smt Pick and Place Machine מיצרן סין

JUKI RX-6R מכונת איסוף ומקום אוטומטית במהירות גבוהה

מבוא

JUKI Smt Pick And Place Machine

RX-6R/RX-6B

התקנה מודולרית קומפקטית במהירות גבוהה

הטכנולוגיה האמינה כבר של Juki התפתחה לרמה חדשה לגמרי!ה-RX-6R/RX-6B הקומפקטי מציע פרודוקטיביות גבוהה, גמישות ואיכות - בטביעת רגל קומפקטית.

טביעת רגל קומפקטית: הרוחב הוא 1.25 מ' בלבד

1. עיצוב ראש חדש מביא למהירות מיקום מוגברת מהדגם הקודם.

2. ראשים הניתנים להחלפה מאפשרים לך להגדיר קו ייצור המתאים ביותר לדרישות הנוכחיות.

תכונה

JUKI Pick and Place Machine

זה חל על ייצור דו-נתיבי.*6
טביעת רגל קומפקטית: הרוחב הוא 1.25 מ' בלבד
מצויד בפונקציית בדיקת מוניטור מיקום סטנדרטית.*1
ראש ניתן להחלפה מאפשר לך להגדיר קו ייצור המתאים ביותר לתקופות הנוכחיות.*6
מיקום רכיבים במהירות גבוהה באמצעות זיהוי ראייה במהירות גבוהה ללא הפסקה.*3
מגוון רחב של רכיבים ולוחות: רכיבים גבוהים, רכיבים גדולים ולוחות גדולים.
Matrix Tray Sever חדש לגמרי TR8S משפר את יכולת ופרודוקטיביות הרכיב.

מכונת מיקום JUKI SMT RX-6R
מהירות מיקום	שבב: 52,000CPH2 IC: 14,000CPH3
גודל הרכיב	0402 מ'מ(01005 אינץ') ~ 50 מ'מ×50 מ'מ4 0402 מ'מ (01005 אינץ') ~ 100 מ'מ×100 מ'מ / 50×180 מ'מ5
גודל לוח	מסוע חד נתיב: 50×50 ~ 610×590 / 905×590 (2 פעמים הידוק) מסוע דו נתיב*6: 50×50 ~ 360×250 / 360×450 (מצב מפרט מסוע חד נתיב)
יחידת ראש	6×6 ראש זרבובית 6×3 ראש זרבובית *6

*1 רק ראש זרבובית RX-6B 6 זמין *2 בעת שימוש ב-RX-6R *3 אפשרות *4 בעת שימוש בראש זרבובית RX-6R/RX-6B 6×6 *5 בעת שימוש בראש זרבובית RX-6B 6×3 *6 רק RX-6B זמין

מִפרָט

RX-6R הרכבה מודולרי קומפקטי במהירות גבוהה
גודל לוח	מסוע חד נתיב		50×50 ~ 610×590 / 905×590 מ'מ (2 פעמים הידוק)
	מסוע כפול		–
גובה רכיב			6/12/20 מ'מ
גודל הרכיב	זיהוי בלייזר		0402 ~ 50 מ'מ × 50 מ'מ
	*זיהוי חזון2**	מצלמה רגילה	3 מ'מ × 3 מ'מ ~ 33.5 מ'מ × 33.5 מ'מ
		מצלמה ברזולוציה גבוהה	1005 ~ 24 מ'מ × 24 מ'מ
מהירות מיקום	שְׁבָב	*אופטימלי3**	52,000 CPH
		IPC9850	29,000 CPH
	*IC4**		14,000 CPH
דיוק מיקום	זיהוי לייזר		±0.04 מ'מ (Cpk≧1)*5
	*זיהוי חזון2**		±0.04 מ'מ
כמות טעינת רכיבים			מקסימום 160 במקרה של סרט 8 מ'מ (על מזין סרט כפול חשמלי)

התקנה מודולרית קומפקטית במהירות גבוהה RX-6B (ראש זרבובית 6×6)
גודל לוח	מסוע חד נתיב		50×50 ~ 610×590 / 905×590 מ'מ (הידוק פי 2)
	מסוע כפול		50×50 ~ 360×250 מ'מ*1
גובה רכיב			6/12/20/25/33 מ'מ
גודל הרכיב	גודל הרכיב		0402 ~ 33.5 מ'מ × 33.5 מ'מ
	*זיהוי חזון2**	מצלמה רגילה	3 מ'מ × 3 מ'מ ~ 100 מ'מ × 100 מ'מ / 50 × 180 מ'מ
		מצלמה ברזולוציה גבוהה	1005 ~ 48 מ'מ × 48 מ'מ / 24 מ'מ × 72 מ'מ
מהירות מיקום	שְׁבָב	*אפשרות3**	34,000 CPH
		IPC9850	23,000 CPH
	*IC4**		11,000 CPH
דיוק מיקום	זיהוי בלייזר		±0.04 מ'מ (Cpk≧1)
	*זיהוי חזון2**		±0.03 מ'מ
כמות טעינת מיקום			מקסימום 160 במקרה של סרט 8 מ'מ (על מזין סרט כפול חשמלי)

*מצב מפרט מסוע חד נתיב מקסימום 360×450 מ'מ *2 אופציה *3 בעת שימוש במפרט מסוע חד נתיב *4 מהירות המיקום של רכיבי IC מוערכת בשווי מוערך בעת הצבת רכיב QFP של 36 חלקים (ממד 10 מ'מ ריבוע או קטן יותר) על PWB בגודל M בסך הכל, בחירה מהצד הקדמי והאחורי עם כל החרירים בו זמנית.*5 בתנאי JUKI

* צור קשר עם I.C.T לפרטים

שאלות נפוצות:

ש: עד כמה מדויקות מכונות בחירה ומקום SMT בהצבת רכיבים?

ת: מכונות אלו מציעות בדרך כלל דיוק מיקום בטווח של 20 עד 50 מיקרומטר (מיקרומטר), מה שמבטיח הרכבה מדויקת.

ש: מה מטרתן של מערכות ראייה במכונות בחירה ומקום?

א: מערכות ראייה משמשות ליישור ובדיקה של רכיבים, המבטיחות מיקום מדויק של רכיבים ומזהות פגמים.

ש: האם מכונות בחירה ומקום SMT יכולות להתמודד עם גדלים וסוגים שונים של רכיבים בו-זמנית?

א: כן, למכונות רבות יש ראשי מיקום ומזינים מרובים כדי להתאים לגדלים וסוגים שונים של רכיבים בתהליך הרכבה יחיד.
